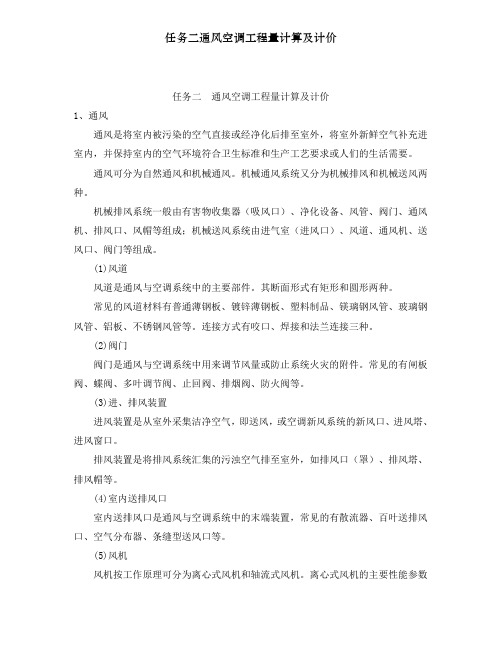

任务二通风空调工程量计算及计价1、通风通风是将室内被污染的空气直接或经净化后排至室外，将室外新鲜空气补充进室内，并保持室内的空气环境符合卫生标准和生产工艺要求或人们的生活需要。
通风可分为自然通风和机械通风。
机械通风系统又分为机械排风和机械送风两种。
机械排风系统一般由有害物收集器（吸风口）、净化设备、风管、阀门、通风机、排风口、风帽等组成；机械送风系统由进气室（进风口）、风道、通风机、送风口、阀门等组成。
(1)风道风道是通风与空调系统中的主要部件。
其断面形式有矩形和圆形两种。
常见的风道材料有普通薄钢板、镀锌薄钢板、塑料制品、镁璃钢风管、玻璃钢风管、铝板、不锈钢风管等。
连接方式有咬口、焊接和法兰连接三种。
(2)阀门阀门是通风与空调系统中用来调节风量或防止系统火灾的附件。
常见的有闸板阀、蝶阀、多叶调节阀、止回阀、排烟阀、防火阀等。
(3)进、排风装置进风装置是从室外采集洁净空气，即送风，或空调新风系统的新风口、进风塔、进风窗口。
排风装置是将排风系统汇集的污浊空气排至室外，如排风口（罩）、排风塔、排风帽等。
(4)室内送排风口室内送排风口是通风与空调系统中的末端装置，常见的有散流器、百叶送排风口、空气分布器、条缝型送风口等。
(5)风机风机按工作原理可分为离心式风机和轴流式风机。
离心式风机的主要性能参数有：①风压：是风机在标准化状态下工作时空气进入风机后所提高的压力，单位为Pa。
②风量：即流量，是风机在标准状态下工作时单位时间内所输送的空气体积，计量单位为“立方米/小时”或“立方米/秒”。
③功率和效率：功率分为有效功率和轴功率，计算单位为千瓦（kW）。
有效功率是风机在单位时间内传递给空气的能量，轴功率是电动机传递给风机轴的功率，两者的比值就是效率。
④转速：是风机轴每分钟转动的次数，单位为转/分钟。
轴流式风机是空气按轴向流过风机，其特点是风压比离心式风机低，但可在低压下输送大量的空气。
风机按其输送的气体不同又分为一般性气体通风机、高温通风机（防排烟风机）、防爆通风机、防腐通风机、耐磨通风机等。

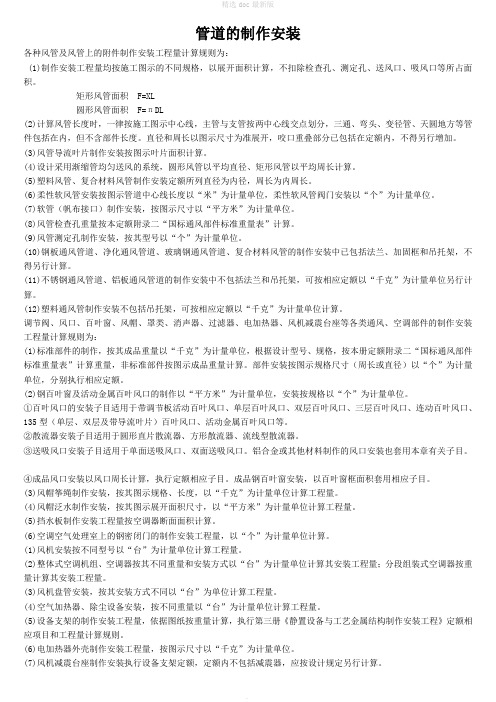

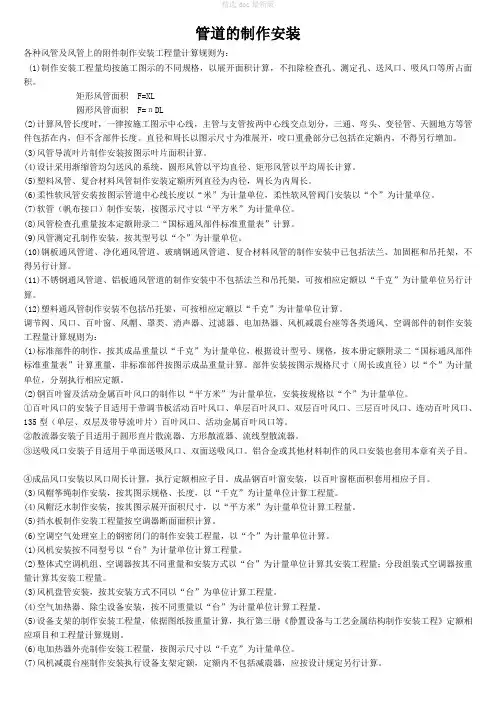

管道的制作安装各种风管及风管上的附件制作安装工程量计算规则为：(1)制作安装工程量均按施工图示的不同规格，以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。
矩形风管面积 F=XL圆形风管面积 F=πDL(2)计算风管长度时，一律按施工图示中心线，主管与支管按两中心线交点划分，三通、弯头、变径管、天圆地方等管件包括在内，但不含部件长度。
直径和周长以图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。
(3)风管导流叶片制作安装按图示叶片面积计算。
(4)设计采用渐缩管均匀送风的系统，圆形风管以平均直径、矩形风管以平均周长计算。
(5)塑料风管、复合材料风管制作安装定额所列直径为内径，周长为内周长。
(6)柔性软风管安装按图示管道中心线长度以“米”为计量单位，柔性软风管阀门安装以“个”为计量单位。
(7)软管（帆布接口）制作安装，按图示尺寸以“平方米”为计量单位。
(8)风管检查孔重量按本定额附录二“国标通风部件标准重量表”计算。
(9)风管测定孔制作安装，按其型号以“个”为计量单位。
(10)钢板通风管道、净化通风管道、玻璃钢通风管道、复合材料风管的制作安装中已包括法兰、加固框和吊托架，不得另行计算。
(11)不锈钢通风管道、铝板通风管道的制作安装中不包括法兰和吊托架，可按相应定额以“千克”为计量单位另行计算。
(12)塑料通风管制作安装不包括吊托架，可按相应定额以“千克”为计量单位计算。
调节阀、风口、百叶窗、风帽、罩类、消声器、过滤器、电加热器、风机减震台座等各类通风、空调部件的制作安装工程量计算规则为：(1)标准部件的制作，按其成品重量以“千克”为计量单位，根据设计型号、规格，按本册定额附录二“国标通风部件标准重量表”计算重量，非标准部件按图示成品重量计算。
部件安装按图示规格尺寸（周长或直径）以“个”为计量单位，分别执行相应定额。
(2)钢百叶窗及活动金属百叶风口的制作以“平方米”为计量单位，安装按规格以“个”为计量单位。

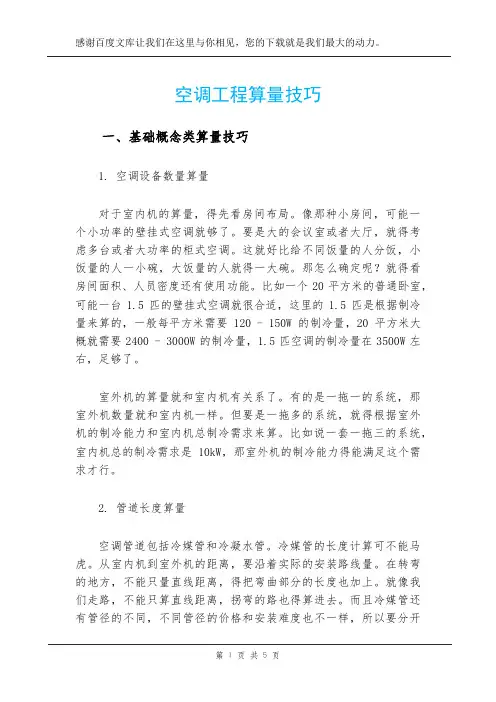

空调工程算量技巧一、基础概念类算量技巧1. 空调设备数量算量对于室内机的算量，得先看房间布局。
像那种小房间，可能一个小功率的壁挂式空调就够了。
要是大的会议室或者大厅，就得考虑多台或者大功率的柜式空调。
这就好比给不同饭量的人分饭，小饭量的人一小碗，大饭量的人就得一大碗。
那怎么确定呢？就得看房间面积、人员密度还有使用功能。
比如一个20平方米的普通卧室，可能一台1.5匹的壁挂式空调就很合适，这里的1.5匹是根据制冷量来算的，一般每平方米需要120 - 150W的制冷量，20平方米大概就需要2400 - 3000W的制冷量，1.5匹空调的制冷量在3500W左右，足够了。
室外机的算量就和室内机有关系了。
有的是一拖一的系统，那室外机数量就和室内机一样。
但要是一拖多的系统，就得根据室外机的制冷能力和室内机总制冷需求来算。
比如说一套一拖三的系统，室内机总的制冷需求是10kW，那室外机的制冷能力得能满足这个需求才行。
2. 管道长度算量空调管道包括冷媒管和冷凝水管。
冷媒管的长度计算可不能马虎。
从室内机到室外机的距离，要沿着实际的安装路线量。
在转弯的地方，不能只量直线距离，得把弯曲部分的长度也加上。
就像我们走路，不能只算直线距离，拐弯的路也得算进去。
而且冷媒管还有管径的不同，不同管径的价格和安装难度也不一样，所以要分开算量。
冷凝水管的算量相对简单一些。
它主要是把室内机产生的冷凝水排出去。
一般按照水平距离加上垂直距离，再考虑一定的坡度就可以了。
比如说冷凝水管要从室内机排到室外的排水口，水平距离是5米，垂直距离是3米，那总长度就是8米左右，但是因为要有坡度，实际长度可能会多一点，一般坡度是1% - 3%，如果按2%的坡度算，8米的管长就得多算一点长度来保证排水顺畅。
二、安装相关算量技巧1. 风口算量风口的大小和数量要根据房间的大小和空调的送风量来确定。
比如说一个小房间，送风口不需要太大，一个直径150mm的圆形风口可能就够了。

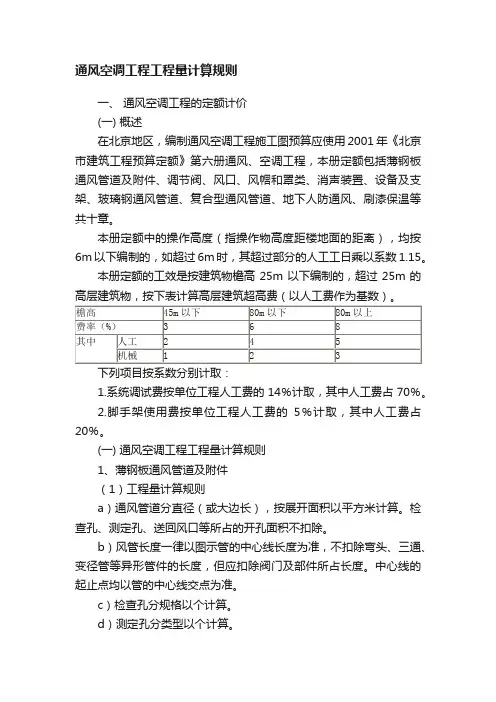

通风空调工程工程量计算规则一、通风空调工程的定额计价(一) 概述在北京地区，编制通风空调工程施工图预算应使用2001年《北京市建筑工程预算定额》第六册通风、空调工程，本册定额包括薄钢板通风管道及附件、调节阀、风口、风帽和罩类、消声装置、设备及支架、玻璃钢通风管道、复合型通风管道、地下人防通风、刷漆保温等共十章。
本册定额中的操作高度（指操作物高度距楼地面的距离），均按6m以下编制的，如超过6m时，其超过部分的人工工日乘以系数1.15。
本册定额的工效是按建筑物檐高25m以下编制的，超过25m的高层建筑物，按下表计算高层建筑超高费（以人工费作为基数）。
下列项目按系数分别计取：1.系统调试费按单位工程人工费的14％计取，其中人工费占70％。
2.脚手架使用费按单位工程人工费的5％计取，其中人工费占20％。
(一) 通风空调工程工程量计算规则1、薄钢板通风管道及附件（1）工程量计算规则a）通风管道分直径（或大边长），按展开面积以平方米计算。
检查孔、测定孔、送回风口等所占的开孔面积不扣除。
b）风管长度一律以图示管的中心线长度为准，不扣除弯头、三通、变径管等异形管件的长度，但应扣除阀门及部件所占长度。
中心线的起止点均以管的中心线交点为准。
c）检查孔分规格以个计算。
d）测定孔分类型以个计算。
e）弯头导流叶片按周长以组计算。
f）软管接头按其展开面积以平方米计算；柔性连接管分规格以节计算。
g）静压箱分大边长，按其展开面积以平方米计算，所接风管的开口面积不扣除。
h）风管运输，按薄钢板通风管道、静压箱、罩类及泛水的展开面积以平方米计算。
i）风道漏光量、漏风量测试按需测试风管的面积以平方米计算。
（2）定额应用注意事项a）风管咬口制作，定额中综合考虑了各种咬口形式，不分单、双咬口及按扣式咬口等，均执行相应定额子目。
对于弧形风管制作、安装，执行相应风管子目，其人工工日和材料用量乘以系数1.12。
b）整个通风系统设计采用渐缩管均匀送风时，按平均直径（或大边长）执行相应定额子目，其人工工日乘以系数2.5。

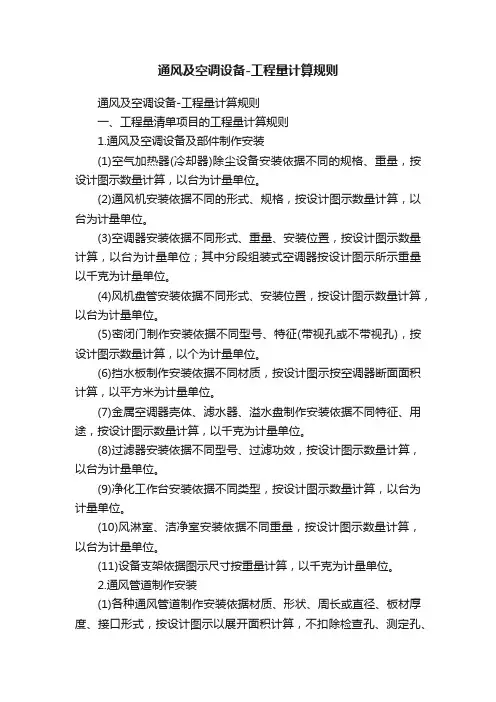

通风及空调设备-工程量计算规则通风及空调设备-工程量计算规则一、工程量清单项目的工程量计算规则1.通风及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。
(2)通风机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。
(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。
(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。
(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。
(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。
(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。
(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。
(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。
(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。
(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。
2.通风管道制作安装(1)各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。
包括弯头、三通、变径管、天圆地方等管件的长度。
风管展开面积不包括风管、管口重叠部分面积。
直径和周长按图注尺寸为准展开。
整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。
(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。
包括弯头、三通、变径管、天圆地方等管件的长度。
1. 按空气处理设备的设置分：集中系统：空调机组直接供给各个房间半集中系统：水冷机组—新风机组／风机盘管全分散系统：水冷机组—风机盘管2. 按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统3. 根据集中式空调处理空气来源分：封闭式、直流式、混合式4. 根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔（二）主要设备；空调机组、新风机组、风机盘管（三）通风系统：1. 送排风系统：人防、地下室、车库（钢板、玻璃钢）2. 防排烟系统（钢板、玻璃钢、结构风道）3. 除尘系统1. 工程中所选用的外购风管，还必须提供相应的产品合格证明文件或进行强度和严密性的验证。
2. 通风管道规格的验收，风管以外径或外边长为准，风道以内径或内边长为准，非规则椭圆形风管参照矩形风管，并以长径平面边长及短径尺寸为准。
3. 镀锌钢板及各类含有复合保护层的钢板，应采用咬口连接或铆接，不得采用影响其保护层防腐性能的焊接连接方法。
4. 风管的密封应以板材连接的密封为主，可采用密封胶嵌缝和其他方法密封。
密封胶性能应符合使用环境的要求，密封面宜设在风管的正压侧。
5. 风管材质：普通钢板、镀锌钢板、不锈钢板、硬聚氯乙稀、有机玻璃钢、无机玻璃钢（相应的玻璃布层数不少于规范规定，其表面不得出现反卤或严重泛霜）6. 防火风管的本体、框架及固定材料、密封材料必须为不燃材料，其耐火等级应符合设计的规定。
7. 复合材料风管的覆面材料必须为不燃材料，内部的二、通风、空调定额（一）通风管道及部件：动力系统：送风机、回风机；空气处理系统；空气输送系统：消声器、平衡阀；空气分布系统：百叶、排风口、送风口1.通风管道：薄钢板、玻璃钢和复合型2.计量原则：不扣除弯头、三通、变径；扣除阀部件特殊：弯头导流叶片，计量时不扣除套用制作组装定额；消音弯头扣除，套用消音弯头安装。
3.防火阀、消声器、静压箱和消音弯头已包括支吊架安装。
