数字电路化简
数字电路化简是一种复杂的技术,用于设计数字逻辑电路和数字系统。
它有助于减少电路的复杂性,提高工作效率,降低系统成本。
数字电路化简的主要步骤包括:识别可以合并和简化的信号路径,替换大型逻辑门为小型数字电路模块,处理多个输入和输出端口,将多层信号生成简单的逻辑图形,并使用SIMD,MIMD补偿延迟,更改信号路径,并使用复杂的电路设计来提高系统的效率。
此外,数字电路化简还可以使用多种低功耗电路设计和高效分析工具,提高系统的功率利用率和性能等。
通过使用数字电路化简技术和电路设计工具,可以减少设计时间和研发成本,并可以更快更准确地完成电路设计,使系统可靠性更高,维护更容易,竞争优势更强。
高中物理电路的简化的方法?[ 标签:高中物理,电路 ]解决时间:2009-09-26 00:33满意答案好评率:66%1、节点法就是标出所有的连接点(电路元件左右两端),用导线直接连在一起的算一个连接点,用同一个字符来标示,然后画出串、并联关系非常明确的等效电路图,再进行简化。
2、局部化简法从局部入手,找出其中的串联、并联部分。
例,某段电路有R1、R2两个电阻串联,又与R3并联。
则把R1、R2这两个电阻去掉,换成一个电阻,记为R12,连入原图中。
然后把R12和R3都去掉,换成一个电阻,记为R(12)/3连入原图中。
你会发现这样下去,电路图越来越简单,并且看你自己标记的电阻符号,你就知道其关系了。
如果1、2两电阻串联,3、4两电阻串联,然后再并上。
记为R(12)/(34)如2、3并联,前串1、后串4,记为R1(2/3)4求高中物理电路图简化方法2009-1-23 13:52浏览次数:1426次2009-1-23 13:55最佳答案:1、元件的等效处理,理想电压表--开路、理想电流表--短路;2、电流流向分析法:从电源一极出法,依次画出电流的分合情况。
注意:○1有分的情况,要画完一路再开始第二路,不要遗漏。
○2一般先画干路,再画支路。
3、等势点分析法:先分析电路中各点电势的高低关系,再依各点电势高低关系依次排列,等电势的点画在一起,再将各元件依次接入相应各点,就能看出电路结构了。
4、弄清结构后,再分析各电表测量的是什么元件的电流或电压。
说明:2、3两点往往是结合起来用的。
这是我复制来的,多做些题目仔细体会一下高中物理串联、并联电路的简化来源:4221学习网整理| 作者:未知| 本文已影响683 人在我们平常所遇到的串联、并联电路问题中,最头痛的莫过于碰到一个复杂的电路而不知如何下手。
其实,对于物理中的复杂电路计算,可采取简化电路的方法,化为几个简单的问题进行解决。
简化电路的原则是根据题目提出的要求,取消被短路与开路的器件,保留通路的器件,从而简化出其等效电路。
电路的化简说明:在初中阶段,电学是比较重要的一节,许多学生觉得电学内容比较难懂,其原因之一是因为不会化简电路,通过学习本节的内容之后,你会发觉初中电学的内容其实是非常简单的! 【知识点回顾】1. 串联:使同一电流通过所有相连接器件的联结方式。
2. 并联:使同一电压施加于所有相连接器件的联结方式。
3. 短路:电流不通过电器直接接通叫做短路。
4. 断路:当电路没有闭合开关,或者导线没有连接好,或用电器烧坏或没安装好时,即整个电路在某处断开。
处在这种状态的电路叫做断路。
【根据已知实物连接电路】例1:根据图1实物图,在右面的框内画出对应的电路图.第一步:在草稿上按原件的位置把实物改为电器原件符号! 第二步:把曲的线改为直线。
第三步:化简!!以下的题目,根据图中实物图,再画出对应的电路图.按一二步做,不用化简!(1) (2)(3)(4)图1V__ _A(5)(6)(7)(8)(9)(10)【化简电路】从上述化简的结果可以得知,某些复杂的电路图是由于实物连接所得,通过化简将有利于我们计算.例2:化简以下电路图:通过化简。
.。
.。
例3:化简以下电路图:(11)通常的学生会认为上述中有其中一个灯泡被短路了,事实上三者都是并联的!!电路化简的方法:一,电路化简的原则:1)电流表在电路中相当于短路,电压表相当于断路!!2)电流优先流过没有电阻的地方!3) 只要有电流流经用电器就不是短路,哪怕两者的电阻相距很大! 二,电路化简的步骤: 以下图为例:(12) 第一步:去电表!第二步:先别着急判断短路,从电源正极出发,经R1为一回路,再从电源正极出发经R2为一回路,再从正极出发,经R3又一回路!。
.。
第三步:判断电表测那里的电流电压! 【课堂检测】1.把前面实物连接所得的电路进行化简2.对以下的电路图进行化简并判断对应电表测哪里的电流电压!(13) (14)(15) (16)L 1L 2A 1A 2(17)(18)(20)(19)(word完整版)电路化简(21)(22)(23)(24)(26)(25)(28)(27)。
数电公式法化简

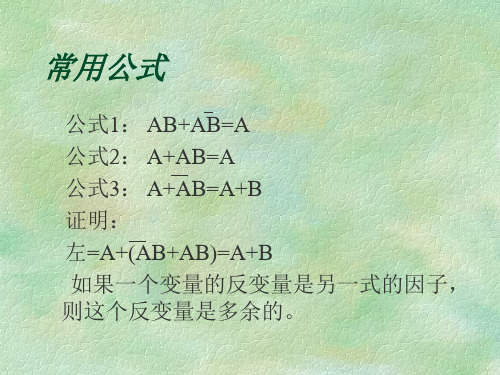

在数字电路中,使用布尔代数的基本法则可以对逻辑表达式进行化简。
下面介绍几个常见的数电公式化简的方法:
1.代数法:利用布尔代数的基本规则(如分配律、结合律、德摩根定律等)对逻辑表达式中的项进行展开和合并,以简化逻辑电路。
2.卡诺图法:卡诺图是一种将逻辑表达式可视化的方法。
通过将逻辑函数的真值表转化为卡诺图,可以直观地找出逻辑表达式中的最简形式。
3.真值表法:列出逻辑函数的真值表,并找出其中的规律,通过观察真值表中的1的分布情况,判断哪些项可以合并,从而得到最简形式。
4.极小项与极大项法:将逻辑函数表示为与或表达式后,利用极小项(逻辑函数为1的最小项)和极大项(逻辑函数为0的最大项)来化简逻辑函数。
将重复出现的项进行合并和消去。
需要注意的是,在化简过程中,应注意遵循布尔代数的基本规则,并要合理利用化简后的逻辑表达式的特点,例如选择合适的公式展开
顺序、尽量合并重复的项等。
除了以上方法外,还可以使用电路分解、电路索引和逻辑运算性
质等技巧来帮助化简逻辑表达式。
需要根据具体题目的要求和逻辑表
达式的复杂程度选择适合的方法进行化简。
第二章:布尔代数及其分析数字电路基于排列组合与数字集合论,和数理逻辑有一定距离。
在逻辑函数的计算方面,使用数理逻辑的非计算,能够化简布尔表达式。
布尔逻辑代数引进数字电路,与命题的真假判断有区别,因此逻辑函数用数字函数描述更有广泛的内涵:既包括逻辑计算也包括组合功能.英国数学家布尔的研究导致逻辑代数的出现,并被命名为布尔代数。
逻辑代数给数字电路建立二值逻辑模型,可进行具体数字系统的分析和设计,并在此基础上化简运算,得到数字系统的最优实现方法.使用布尔代数还可以揭示不同逻辑函数之间的相互关系,很清楚的发现这些逻辑函数所对应的具体数字电路之间的转换关系,根据实际需要灵活选择,实现不同数字电路的互换.§1.布尔代数系统的基本内容布尔代数系统建立在集合{0,1}上的运算和规则。
布尔代数的基本定律用恒等式的形式表示,包括代入,反演,对偶,展开四个基本运用规则,主要用来解决逻辑函数的变换与化简. 1布尔代数系统简介数字函数表达式:12(,,...,)n Y F A A A =,其中:12,,...,n A A A 称为输入变量,Y 叫做输出变量,F 称为逻辑函数,表示基本逻辑运算或复合逻辑运算。
def1在二值集{0,1}E =中,逻辑变量取值为0或1,称为布尔变元或变量。
注:布尔变元可用大写字母,也可用小写字母表示,但是一定要保持一致性。
def2从n E 到E 的函数被称为n 度布尔函数,其中n E =011{,,...,,,01}n i x x x x E i n -<>∈≤≤- 说明:n 度布尔函数与n 元组逻辑函数是一个概念,定义域是()n In E 。
2布尔代数的基本运算和复合运算表1:布尔代数与,或,非运算真值表说明:①与运算表示只有全部输入变量都为1时,输出变量为1;其它输入变量组合,得到得输出都为0。
②或运算表示只有全部输入变量都为0时,输出变量为0;其它输入变量组合,得到得输出都为1。
逻辑电路化简方法宝子!今天咱们来唠唠逻辑电路化简这事儿哈。
逻辑电路化简呢,有一种方法叫公式化简法。
这就像是给电路做个小瘦身。
比如说有那些基本的逻辑运算公式,像“与”“或”“非”的运算规则,咱就得像背小口诀一样记住它们。
就像玩游戏要记住规则一样,这里面“摩根定律”就超级重要啦。
这个定律就像是魔法咒语,能把复杂的逻辑表达式变得简单。
比如说一个表达式里有好多“非”运算套在一起,用摩根定律就能把它们整理得清清爽爽。
你就想象是在给一团乱麻的电路线捋顺呢。
还有一种方法叫卡诺图化简法。
卡诺图这个东西呀,看起来就像个小方格组成的棋盘。
每个小方格都代表着一种逻辑状态。
咱们把逻辑函数的最小项填到这些小方格里,然后就开始找规律啦。
那些相邻的1啊,就像是好朋友要凑在一起。
把相邻的1圈起来,就可以写出化简后的表达式啦。
这就好比把一群小伙伴按照他们的小团体重新分组一样有趣。
你要是不小心圈错了,那可就像把好朋友给拆散了,化简出来的结果就不对喽。
在化简的时候呀,要特别注意那些容易混淆的地方。
比如说逻辑运算的优先级,就像在数学里先算乘除后算加减一样,逻辑电路里“非”运算的优先级可是很高的哦。
要是搞混了,那就像把菜谱里的盐和糖放错了顺序,做出来的“电路大餐”可就味道不对啦。
而且呢,化简逻辑电路其实就是为了让电路更简单、更高效。
就像我们整理房间一样,把那些不需要的东西扔掉,把有用的东西摆放整齐。
化简后的电路不仅节省成本,还能提高电路的运行速度呢。
这就像是给电路打了一针强心剂,让它能更欢快地工作啦。
总之呢,逻辑电路化简虽然看起来有点小复杂,但只要我们掌握了这些有趣的方法,就像掌握了魔法棒一样,可以轻松地把复杂的逻辑电路变得简单又好用。
宝子,加油学起来呀,你也能成为逻辑电路化简小能手的!。
数字电路化简逻辑表达式是一种用来简化复杂的逻辑表达式的方法。
它是电子设备设计中被广泛使用的一种技术,可以帮助设计师更加容易地控制复杂系统。
首先,需要了解一些术语。
一个逻辑表达式是一组逻辑运算符(AND,OR等)和变量(a,b等)组成的式子。
为了使用数字电路化简逻辑表达式,必须将其转化为有限状态机(FSM)或状态转换表(STT)。
其次,要弄清楚如何将逻辑表达式转化为有限状态机,需要熟悉逻辑表达式的解析过程。
首先,通过拆分每个表达式,将其转换为一系列子表达式。
接下来,为每个子表达式定义一个状态,并使用逻辑运算符来定义每个状态之间的转换。
最后,将转换表转换为状态转换图,用于识别状态之间的转换。
第三,通过将逻辑表达式转换为状态机,就可以实现数字电路化简逻辑表达式。
状态机可以用来构建模块化电路,其中的每个模块都可以实现一个特定的功能。
这样,用户就可以根据自己的需求组合不同的模块,实现更复杂的系统。
最后,数字电路化简逻辑表达式是一种有效的技术,可以帮助设计师处理复杂的电子系统。
它将复杂的逻辑表达式转换为有限状态机,从而使用户可以组合不同的模块,实现更复杂的系统。
因此,在设计电子设备时,使用数字电路化简逻辑表达式可以节省大量的时间和精力。
*选学内容:电路的化简方法
★知识要点
1. 稍复杂的混联电路的等效化简方法: (1) 电路化简时的原则:
① 无电流的支路化简时可去除,为什么? ② 等电势的点化简时可合并,为什么? ③ 理想..
导线可任意长短; ④ 理想..电流表可认为短路,理想..电压表可认为断路; ⑤ 电压稳定..
的电容器可认为断路. (2) 常用等效化简方法: ① 电流分支法:
a. 先将各结点用字母标上;
b. 判定各支路元件的电流方向(若电路原无电压电流,可假设在总电路两端加上电压后判定);
c. 按电流流向,自左到右将各元件、结点、分支逐一画出;
d. 将画出的等效电路图加工整理. ② 等势点排列法:
a. 将各结点用字母标上;
b. 判定各结点电势的高低(若原电路未加电压,可先假设加上电压);
c. 将各结点按电势高低自左到右排列,再将各结点间的支路画出;
d. 将画出的等效电路图加工整理.
注意:若能将以上两种方法结合使用,效果更好. 2. 含有电容器的直流电路的分析方法: (1) 电路稳定时,电容器是断路的,其两端电压等于所并联的电路两端的电压. (2) 电路的电流、电压变化时,将会引起电容器的充(放)电. 如果电容器两端电压升高,电容器将充电;如果电压降低,电容器将通过与并联的电路放电.
★应用演练
【例1】如右图所示,R 1=R 2=R 3= R 4=R ,求:电键S 闭合和开启时,A 、B 两端电阻之比. 解析:化简时可假设电键S 开启,而无电流的支路化简时可去除,等化简结束后再补上.
方法(一):用电流分支法化简电路.设A 点电势高于B 点电势,判断各支路上的电流情况:
甲
乙
电流由A 经R 1到B 为第一支路;电流由A 经R 2到C ,再到B 为第二支路;电流由A 经R 3到D ,再经R 4到B 为第三支路. 沿电流方向画出电路图,然后在C 、D 间补上电键S (如图乙).
S 闭合:R 4短路,相当于R 1、R 2、R 3并联,故R AB =R/3.
S 开启:相当于R 3、R 4串联后再和R 1、R 2并联,故
1234
1111
AB R R R R R =++'+,R AB ′=2R/5.
∴R AB :R AB ′=5:6. 方法(二):用等电势排列法化简电路. 设A 点电势高于B 点电势,判断电路上各点的电势情况:φA >φD >φC =φB .
在A 、B 之间有三条支路并联:第一条为R 1;第二条为R 2;第三条为R 3和R 4的串联电路.
由等电势的点化简时可合并可得:S 与R 4并联. 答案:5:6
〖点评〗对于复杂的电路化简时应交替使用分支法和等势法 【例2】如右图所示,R 1=R 2=R 3=R 4=R ,则:A 、B 两端总电阻是多大?
解析:方法(一):用电流分支法化简电路.设A 点电势高于B 点电势,判断各支路上的电流情况(如A 图所示). 沿电流方向画出电路图(如B 图所示),经整理得到C 图.故R AB =R 1+R 并=R +R/3=4R/3.
方法(二):用等电势排列法化简电路. 设A 点电势高于B 点电势,判断电路上各点的电势情况(电势相同的点标相同的字母):φA >φC >φB . 在A 、C 之间有R 1;在C 、B 之间有R 2、
R 3、R 4三个电阻并联.
★同步练习
1. 如右图所示,AB 之间的总电阻为:甲图R AB = Ω;乙图R AB = Ω;丙图S 断开时R AB = Ω,S 闭合时R AB ′= Ω;丁图S 断开时R AB = Ω,S 闭合时R AB ′= Ω. 0、12/13、4、2、3、
D 图
乙
甲
丙
丁
A 图
B 图
C 图
2. 用三个完全相同的金属环,将其相互垂直放置,并把相交点焊接起来成为如右图所示的球形骨架,如每个圆环的周长导线电阻阻值为4Ω,则A 、C 间的总电阻阻值R AC = Ω. 0.5 解析:设A 点接高电势,B 点接低电势. 由题目的对称性可推断出B 、D 、E 、F 各点的电势相等,因此B 、D 、E 、F 各点可合并为一点. 电路可简化为右图所示电路. 则A 、C 间的总电阻阻值R AC =(R/4)/4×2=R/8=0.5Ω.
3. 如下图所示的电路,R 1=R 2=4Ω,R 3=R 4=2Ω,U AB =6V ,求:
A. 安培表A 1和A 2的示数(不计安培表的内阻); I A1=1.5A ;I A2=1.0A
B. R 1与R 4两端电压之比. U 1:U 4=1:2
解析:⑴ R 1、R 2与R 3相并联,再跟R 4相串联,其等效电路如右图所示. 根据并联电路的性质,可知R 1、R 2、R 3三个电阻并联的总电阻R 并,即:
123
1111R R R R =++并. ∴R 并=1Ω.
根据欧姆定律,干路中电流为4
AB
U I R R =
+并=2A.
并联部分的电压为:U 并=I·R 并=2V . 则通过R 1、R 2、R 3的电流分别为:1U I R =
并1
=0.5A ,22
U I R =
并=0.5A ,33
U I R =
并=1.0A.
由图可知,安培表A 1的示数是通过R 2与R 3的电流之和,则有:I A1=I 2+I 3=1.5A. 安培表A 2的示数是通过R 1与R 2的电流之和,则有:I A2=I 1+I 2=1.0A. ⑵ 根据串联电路电压分配关系可知:
14
44R U 1U U U R =
=并并=2
.
-
A2。
