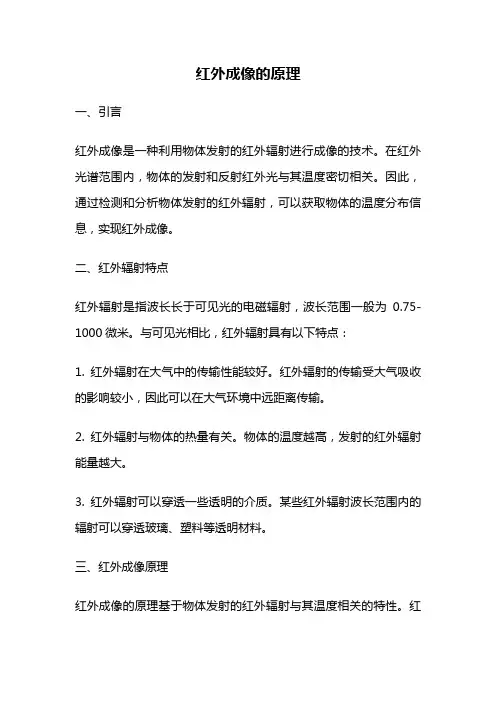

红外成像的原理一、引言红外成像是一种利用物体发射的红外辐射进行成像的技术。

在红外光谱范围内，物体的发射和反射红外光与其温度密切相关。

因此，通过检测和分析物体发射的红外辐射，可以获取物体的温度分布信息，实现红外成像。

二、红外辐射特点红外辐射是指波长长于可见光的电磁辐射，波长范围一般为0.75-1000微米。

与可见光相比，红外辐射具有以下特点：1. 红外辐射在大气中的传输性能较好。

红外辐射的传输受大气吸收的影响较小，因此可以在大气环境中远距离传输。

2. 红外辐射与物体的热量有关。

物体的温度越高，发射的红外辐射能量越大。

3. 红外辐射可以穿透一些透明的介质。

某些红外辐射波长范围内的辐射可以穿透玻璃、塑料等透明材料。

三、红外成像原理红外成像的原理基于物体发射的红外辐射与其温度相关的特性。

红外成像的过程可以分为以下几个步骤：1. 红外辐射接收：通过红外探测器接收物体发射的红外辐射。

红外探测器常用的有热电偶、焦平面阵列等。

2. 信号处理：接收到的红外辐射信号经过放大、滤波等处理，以提高信噪比和图像质量。

3. 图像重建：将经过处理的红外辐射信号转换为图像。

图像的重建可以采用各种算法和技术，如傅里叶变换、滤波和插值等。

4. 温度计算：通过图像中的红外辐射强度来计算物体的温度分布。

通常，根据物体的辐射强度与温度之间的关系建立一个标定模型，以将辐射强度转换为温度值。

四、红外成像的应用红外成像技术在军事、安防、医疗、工业检测等领域具有广泛的应用前景。

1. 军事：红外成像技术可以用于夜视仪、导弹制导系统等军事设备中，实现在暗夜环境下的目标探测和识别。

2. 安防：红外成像技术可以用于监控系统，实现对暗夜中的目标进行视频监控和识别，提高安全性。

3. 医疗：红外成像技术可以用于医学诊断，如乳腺癌早期检测、皮肤病诊断等。

4. 工业检测：红外成像技术可以用于工业设备的故障检测和预防性维护，提高生产效率和设备可靠性。

五、红外成像的发展趋势随着红外探测器、信号处理和图像重建技术的不断进步，红外成像技术已经取得了显著的发展。

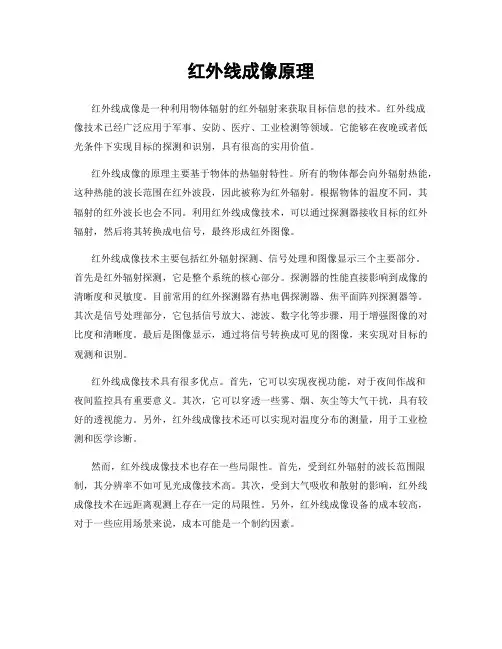

红外线成像原理红外线成像是一种利用物体辐射的红外辐射来获取目标信息的技术。

红外线成像技术已经广泛应用于军事、安防、医疗、工业检测等领域。

它能够在夜晚或者低光条件下实现目标的探测和识别，具有很高的实用价值。

红外线成像的原理主要基于物体的热辐射特性。

所有的物体都会向外辐射热能，这种热能的波长范围在红外波段，因此被称为红外辐射。

根据物体的温度不同，其辐射的红外波长也会不同。

利用红外线成像技术，可以通过探测器接收目标的红外辐射，然后将其转换成电信号，最终形成红外图像。

红外线成像技术主要包括红外辐射探测、信号处理和图像显示三个主要部分。

首先是红外辐射探测，它是整个系统的核心部分。

探测器的性能直接影响到成像的清晰度和灵敏度。

目前常用的红外探测器有热电偶探测器、焦平面阵列探测器等。

其次是信号处理部分，它包括信号放大、滤波、数字化等步骤，用于增强图像的对比度和清晰度。

最后是图像显示，通过将信号转换成可见的图像，来实现对目标的观测和识别。

红外线成像技术具有很多优点。

首先，它可以实现夜视功能，对于夜间作战和夜间监控具有重要意义。

其次，它可以穿透一些雾、烟、灰尘等大气干扰，具有较好的透视能力。

另外，红外线成像技术还可以实现对温度分布的测量，用于工业检测和医学诊断。

然而，红外线成像技术也存在一些局限性。

首先，受到红外辐射的波长范围限制，其分辨率不如可见光成像技术高。

其次，受到大气吸收和散射的影响，红外线成像技术在远距离观测上存在一定的局限性。

另外，红外线成像设备的成本较高，对于一些应用场景来说，成本可能是一个制约因素。

总的来说，红外线成像技术以其独特的优势和应用价值，已经成为现代科技领域中不可或缺的一部分。

随着技术的不断进步，相信红外线成像技术在未来会有更广泛的应用和发展。

红外成像的原理和应用原理介绍红外成像技术是利用物体发出的热辐射来获取物体的热像图。

红外成像的原理主要基于物体的热辐射特性。

一般情况下，物体的温度越高，辐射的能量越大，同时辐射的频率也越高。

红外成像技术利用红外传感器和红外相机来接收物体发出的红外辐射，然后通过处理和分析，将辐射信号转换为可视化的热像图。

应用领域1. 工业领域•红外成像技术在工业领域中被广泛应用于故障检测和预防维护。

通过红外成像技术，可以实时监测机械设备和电子元器件的温度变化，及时发现异常情况，并采取相应的修复措施，避免设备故障和生产事故的发生。

•红外成像技术还可以用于检测电力系统中的热点，提前发现电线、插座和电器设备等可能存在的隐患，预防火灾和安全事故的发生。

2. 建筑领域•在建筑领域中，红外成像技术可以用于检测建筑物的能量损失，帮助设计和改善建筑物的能源效率。

通过检测建筑物表面的热辐射分布，可以发现热桥、隔热层缺陷和漏风等问题，从而提出相应的改进方案。

•红外成像技术还可以用于检测建筑物的结构裂缝，通过监测裂缝周边的热辐射变化，可以提前发现结构问题，避免建筑物的倒塌和安全事故的发生。

3. 医学领域•红外成像技术在医学领域中也有重要的应用。

例如，红外热像仪可以用于乳腺癌的早期筛查，通过检测乳房组织的热辐射分布，可以发现异常的温度变化，帮助医生进行早期诊断和治疗。

•另外，红外成像技术还可以用于皮肤病的诊断和治疗。

通过检测皮肤的温度变化，可以帮助医生判断皮肤病的严重程度和疗效，指导治疗方案的制定和调整。

优势和局限性•优势：–红外成像技术可以在暗光环境下工作，对照明要求较低。

–红外成像技术具有非接触性，可以远距离观测目标，减少人工干预的需要。

–红外成像技术可以实时监测温度变化，及时发现异常情况，避免事故的发生。

•局限性：–红外成像技术的分辨率相对较低，无法获取目标的精确图像信息。

–红外成像技术对目标的器件、颜色和表面材质有一定的限制，可能存在误差。

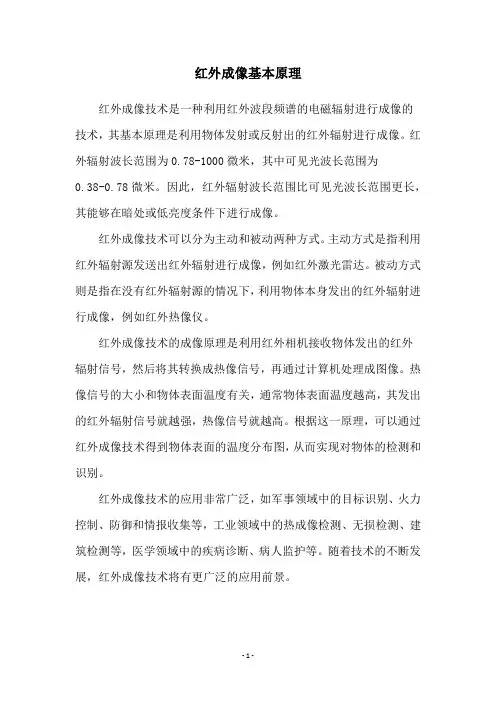

红外成像基本原理
红外成像技术是一种利用红外波段频谱的电磁辐射进行成像的
技术，其基本原理是利用物体发射或反射出的红外辐射进行成像。

红外辐射波长范围为0.78-1000微米，其中可见光波长范围为
0.38-0.78微米。

因此，红外辐射波长范围比可见光波长范围更长，其能够在暗处或低亮度条件下进行成像。

红外成像技术可以分为主动和被动两种方式。

主动方式是指利用红外辐射源发送出红外辐射进行成像，例如红外激光雷达。

被动方式则是指在没有红外辐射源的情况下，利用物体本身发出的红外辐射进行成像，例如红外热像仪。

红外成像技术的成像原理是利用红外相机接收物体发出的红外
辐射信号，然后将其转换成热像信号，再通过计算机处理成图像。

热像信号的大小和物体表面温度有关，通常物体表面温度越高，其发出的红外辐射信号就越强，热像信号就越高。

根据这一原理，可以通过红外成像技术得到物体表面的温度分布图，从而实现对物体的检测和识别。

红外成像技术的应用非常广泛，如军事领域中的目标识别、火力控制、防御和情报收集等，工业领域中的热成像检测、无损检测、建筑检测等，医学领域中的疾病诊断、病人监护等。

随着技术的不断发展，红外成像技术将有更广泛的应用前景。

- 1 -。

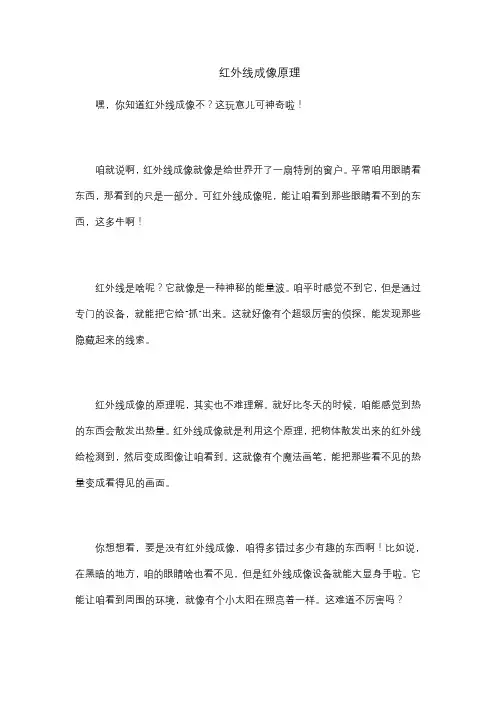

红外线成像原理嘿，你知道红外线成像不？这玩意儿可神奇啦！咱就说啊，红外线成像就像是给世界开了一扇特别的窗户。

平常咱用眼睛看东西，那看到的只是一部分。

可红外线成像呢，能让咱看到那些眼睛看不到的东西，这多牛啊！红外线是啥呢？它就像是一种神秘的能量波。

咱平时感觉不到它，但是通过专门的设备，就能把它给“抓”出来。

这就好像有个超级厉害的侦探，能发现那些隐藏起来的线索。

红外线成像的原理呢，其实也不难理解。

就好比冬天的时候，咱能感觉到热的东西会散发出热量。

红外线成像就是利用这个原理，把物体散发出来的红外线给检测到，然后变成图像让咱看到。

这就像有个魔法画笔，能把那些看不见的热量变成看得见的画面。

你想想看，要是没有红外线成像，咱得多错过多少有趣的东西啊！比如说，在黑暗的地方，咱的眼睛啥也看不见，但是红外线成像设备就能大显身手啦。

它能让咱看到周围的环境，就像有个小太阳在照亮着一样。

这难道不厉害吗？还有啊，红外线成像在很多领域都有大用处呢。

在医学上，医生可以用它来检查身体。

就像有个透视眼一样，能看到身体里面的情况。

这可比普通的检查方法厉害多了吧！在消防领域，消防员可以用它来找到火源，快速灭火。

这就像有个超级导航，能带着消防员找到危险的地方。

在军事上，红外线成像更是不可或缺。

士兵们可以用它来发现敌人，不管是在白天还是晚上。

这就像有个隐形的卫士，时刻保护着大家的安全。

你说这重要不重要？而且啊，红外线成像还能用来检测设备的故障。

比如说，一个机器要是出了问题，它可能会发热。

通过红外线成像，就能很快找到发热的地方，然后解决问题。

这就像有个聪明的小助手，能帮咱解决各种麻烦。

红外线成像的技术也在不断进步呢。

以前可能只能看到一些模糊的图像，现在越来越清晰了。

这就像一个画家的技术越来越好，画出来的画越来越漂亮。

以后说不定还能看到更多我们想不到的东西呢！总之，红外线成像真的是个超厉害的技术。

它让我们看到了一个不一样的世界，为我们的生活带来了很多便利和安全。

红外成像系统的原理
红外成像系统的原理基于红外辐射的特性。

红外辐射是指电磁波的一种，其波长范围在0.75至1000微米之间，即处于可见光和微波之间。

红外成像系统主要包含红外相机和红外探测器。

红外探测器是系统的核心部件，可以将红外辐射转化为电信号。

其基本原理可分为两种类型：
1. 热辐射探测原理：根据物体的温度差异发出的红外辐射信号来实现成像。

探测器采用热电偶、热敏电阻等物理元件，当红外辐射通过探测器时，探测器的温度会发生变化，进而产生电压或电阻变化，最终转化为电信号。

2. 光学探测原理：利用特定的红外感光材料对红外辐射进行感应和转换。

当红外辐射通过探测器时，探测器材料内的电子会受到激发，从基态跃迁到激发态，形成电荷粒子的分布差异，进而产生电流或电压变化，最终转化为电信号。

红外成像系统通过获取物体在红外波段的辐射信息，经过信号处理和图像处理后，能够显示出物体的显热分布和温度分布，从而实现红外图像的成像。

这种成像技术在安防监控、医学诊断、夜视设备、火灾监测等领域具有广泛的应用。

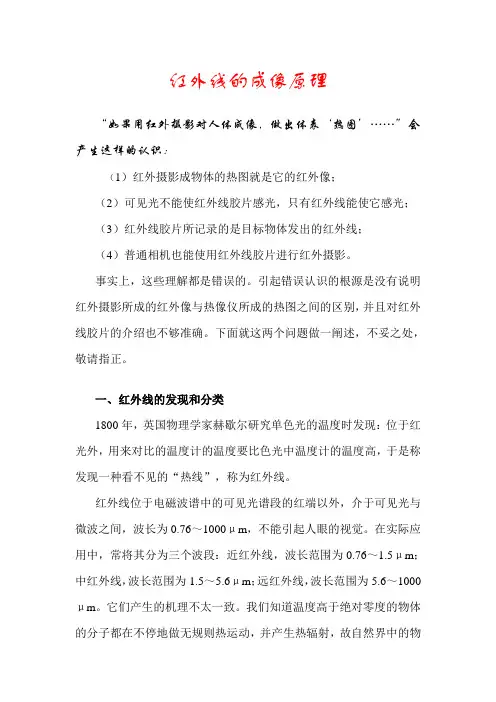

红外线的成像原理‚如果用红外摄影对人体成像，做出体表‘热图’……‛会产生这样的认识：（1）红外摄影成物体的热图就是它的红外像；（2）可见光不能使红外线胶片感光，只有红外线能使它感光；（3）红外线胶片所记录的是目标物体发出的红外线；（4）普通相机也能使用红外线胶片进行红外摄影。

事实上，这些理解都是错误的。

引起错误认识的根源是没有说明红外摄影所成的红外像与热像仪所成的热图之间的区别，并且对红外线胶片的介绍也不够准确。

下面就这两个问题做一阐述，不妥之处，敬请指正。

一、红外线的发现和分类1800年，英国物理学家赫歇尔研究单色光的温度时发现：位于红光外，用来对比的温度计的温度要比色光中温度计的温度高，于是称发现一种看不见的“热线”，称为红外线。

红外线位于电磁波谱中的可见光谱段的红端以外，介于可见光与微波之间，波长为0.76～1000μm，不能引起人眼的视觉。

在实际应用中，常将其分为三个波段：近红外线，波长范围为0.76～1.5μm；中红外线，波长范围为1.5～5.6μm；远红外线，波长范围为5.6～1000μm。

它们产生的机理不太一致。

我们知道温度高于绝对零度的物体的分子都在不停地做无规则热运动，并产生热辐射，故自然界中的物体都能辐射出不同频率的红外线，如相机、红外线胶片自身等。

在常温下，物体辐射出的红外线位于中、远红外线的光谱区，易引起物体分子的共振，有显著的热效应。

因此，又称中、远红外线为热红外。

当物体温度升高到使原子的外层电子发生跃迁时，将会辐射出近红外线，如太阳、红外灯等高温物体的辐射中就含有大量的近红外线。

借助不同波段的红外线的不同物理性质，可制成不同功能的遥感器。

二、不同波段的红外线成像原理和特点红外遥感是指借助对红外线敏感的探测器，不直接接触物体，来记录物体对红外线的辐射、反射、散射等信息，通过分析，揭示出物体的特征及其变化的科学技术。

红外遥感技术中能获得图像信息的仪器有：使用红外线胶片的照相机，具有红外摄影功能的数码相机，热像仪等。

红外线成像的原理和应用一、红外线成像的原理红外线成像是利用物体发射、传输、反射或透射红外线的特性，通过红外线摄像机捕捉红外线辐射，并将其转化为可视图像。

其基本原理是利用物体的热辐射能量，通过红外线辐射的强度来实现物体的成像。

红外线成像的原理主要有两种：1.主动红外线成像：主动红外线成像是利用红外辐射源产生红外线辐射，然后通过红外线摄像机接收物体反射或透射的红外线辐射，最后将其转化为可视化的图像。

这种方法适用于需要连续成像的场景，如夜间监控、红外测温等。

2.被动红外线成像：被动红外线成像是利用物体本身的热辐射能量来实现成像。

物体在大气中通过辐射出的热辐射能量，经过红外线摄像机的捕捉和转换，最终呈现出物体的红外线图像。

这种方法适用于需要观察物体自身热辐射的场景，如夜视仪、火灾检测等。

二、红外线成像的应用红外线成像技术已经广泛应用于许多领域，如军事、航空航天、安防监控、火灾检测等。

以下是红外线成像技术在各个领域的应用：1.军事领域：红外线成像技术在军事领域中起到了重要作用。

通过红外线摄像机提供的红外图像，军方可以实时监测目标物体的热辐射情况，提高对敌情的判断能力。

同时，红外线成像还可以在夜间或恶劣环境下发现目标物体，提高作战效果。

2.航空航天领域：红外线成像技术在航空航天领域中有着广泛的应用。

例如，红外线成像可以用于监测飞机表面的温度分布，及时发现潜在的故障或异常情况。

此外，红外线成像还可以用于遥感探测，例如通过红外线成像卫星对地球表面进行监测和观测。

3.安防监控：红外线成像技术在安防监控领域中起到了重要作用。

红外线摄像机可以在夜间或低照度环境下进行有效的监控，提高监控范围和效果。

此外，红外线成像还可以通过红外测温功能来检测异常温度，及时预警火灾等安全隐患。

4.火灾检测：红外线成像技术在火灾检测中发挥着重要作用。

通过红外线摄像机可以及时发现火灾源，并通过热成像图来确定火灾的位置和范围，为灭火救援提供指导和参考。

红外线成像原理
红外线成像是一种利用物体辐射的红外辐射来生成图像的技术。

其原理是基于物体发射和反射红外辐射的能力，以及红外辐射与物体之间的热量交换。

物体在温度超过绝对零度时会散发热量，其中一部分热能以红外辐射的形式传播。

红外线成像系统中的红外探测器能够感应并接收这些红外辐射。

红外探测器通常由半导体材料制成，其材料特性决定了其对不同波长的红外辐射的敏感度。

红外探测器接收到的红外辐射信号经过放大和转换处理后，得到与物体热量分布相关的电信号。

电信号经过进一步的处理和分析后，通过计算机算法转换为人们可视化的红外图像。

红外图像呈现出的是物体的热量分布情况。

不同温度的物体会发射出不同强度的红外辐射，该辐射被红外探测器感应后就会转化为电信号，最终转换为灰度图像或伪彩色图像。

这样，人们就可以通过红外图像来观察物体的温度变化、隐蔽物体的存在、热量分布不均匀的区域等信息。

红外线成像技术在军事、安全、医疗、建筑、环境监测等领域有广泛的应用。

例如，在军事上，红外线成像可以用于探测隐藏的目标，热成像设备可帮助士兵在夜间或复杂环境中找到敌方目标。

在医疗领域，红外线成像则可以用于检测身体部位的血液流动情况以及炎症区域的温度变化。

总的来说，红外线成像技术通过感应和捕捉物体发射的红外辐
射，使用红外探测器和计算机算法，将其转化为可视化的图像，从而实现对物体热量分布的观测和分析。

这一技术在多个领域有着广泛的应用前景。

红外成像原理红外成像仪原理--人体产热和散热机制人体产热与散热是保持生理平衡的，因机体内存在着体温的自动调节机制，这种平衡失调就会导致体温的变动。

一、产热过程人体的热量来自体内所进行的生物化学反应。

由于化学反应的不断进行热量也不断地产生。

产热最多的器官是骨骼肌和肝脏。

骨骼肌产热量因机体活动情况的不同而有较大幅度变动。

肝脏是机体内代谢旺盛的器官，因此产热也很多(安静状态下，肝脏的血温比主动脉血温高0.4~0.8℃)。

在安静状态下，机体一些器官产热量的比例大致如下：心脏及呼吸器官16%，肝脏、脾脏及消化器官30%，肾脏5.6%，脑、脊髓18.4%，骨骼肌25%，其它5%。

产热过程与基础代谢、肌肉活动、内分泌腺激素(甲状腺素和肾上腺皮质激素等)及交感神经活动有关。

交感神经强烈兴奋时，可使代谢率增加40~50%之多。

二、人体散热的形式人体绝大多数代谢反应都是放热的，除少部分(4%)之外由其它形式散热，人体向体外散热主要有四种散热形式。

1.辐射散热：即机体以发射红外线方式来散热，约占散热总量的44%。

除了处于绝对零点度(-273.16℃)的物体以外，宇宙间所有物体都能发射红外线。

人体向周围发射红外线，而周围物体如墙壁等也向人体发射红外线。

辐射散热的多少直接取决于体表温度和环境温度之间的平均温度差的大小。

当人体周围有高于人体体表温度的物体时，人体表面则从这些物体吸收红外线，体温因而升高，如于炉前作业的工人、烈日下野外劳动者；反之，环境温度过低，散热过多，也会导致体温下降。

人体是良好的辐射体，也是良好的吸收体。

2.传导和对流：约占散热的31%。

传导是指体热由体表直接传导给与体表相接触的物体，如衣服、床、椅子等。

由于这些物体为热的不良导体，就防止了体热的过多丧失。

对流系指体热传给与皮肤相接触的空气，即通过空气的流动来实现的。

当体表温度与空气温度相等之后，对流也就停止。

对流散热的多少取决于风速。

3.蒸发：约占散热的21%。
