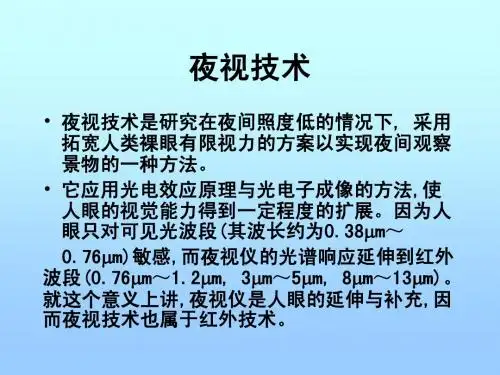

第二代微夜视仪
• 二代管的光电阴极仍为Na2KSb(Cs)。 但由于 制作工艺技术的不断改进, 使其光电灵敏度与 红外响应比以前提高不少。在二代管内部,成 功地使用了能实现电子倍增的二维元件——微 通道板(MCP )。MCP是由上百万个紧密排列的、 具有较高二次电子发射系数的空心通道管所构 成。其通道芯径间距约 6～12m,长径比为 40～ 60。入射在通道入端的初始电子在电场 作用下激发出二次电子,并且依次倍增,获得了 输出端的高增益。MCP具有增益高、分辨率高、 功耗低、频带宽、寿命长以及自饱和效应等优 点。
• 在自然界中，一切物体都会辐射红外线，因此 利用探测器测定目标本身和背景之间的红外线 差，可以得到不同的红外图像，称为热图像。 同一目标的热图像和可见光图像不同，它不是 人眼所能看到的可见光图像，而是目标表面温 度分布的图像。或者可以说，它是人眼不能直 接看到目标的表面温度分布，而是变成人眼可 以看到的代表目标表面温度分布的热图像。运 用这一方法，便能实现对目标进行远距离热状 态图像成像和测温，并可进行智能分析判断。
美国M982/M983微光夜视眼镜
我军部分夜视器材
驾 驶 员 佩 带 微 光 夜 视 仪
侦 察 兵 使 用 夜 视 仪
步兵使用夜视仪
第三代微光夜视仪
• 第三代微光像增强器(三代管) • 在真空光电夜视器件中的光电阴极为GaAs,因 为GaAs光电阴极具有负电子亲和势,因而它具 有量子效率高、暗发射小、电子能量分布集中 等优点。
1、组成：（1）微光光学系统；（2）电源；（3）像增 强器（又称微光管，实现光-电-光转换）——钾钠铯光 电阴极、纤维光学面板。
级 联 式 原微 理光 图夜 视 仪 结 构
• 一代微光夜视的优点:被动工作,不易暴露自己; 采用三级级联,光增益高,景物图像较清晰。 • 其缺点: 防强光性能较差,以致于难以在火光 四射的战争环境下工作;体积稍大,比较笨重。
