马丁代尔耐磨测试仪

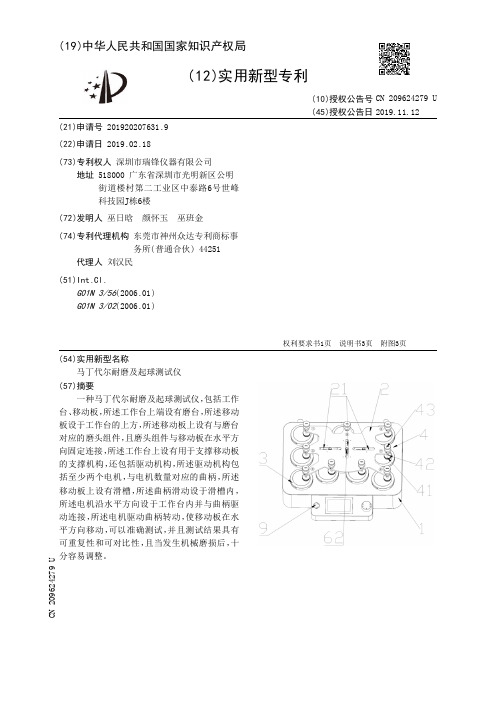

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920207631.9(22)申请日 2019.02.18(73)专利权人 深圳市瑞锋仪器有限公司地址 518000 广东省深圳市光明新区公明街道楼村第二工业区中泰路6号世峰科技园J栋6楼(72)发明人 巫日晗　颜怀玉　巫班金　(74)专利代理机构 东莞市神州众达专利商标事务所(普通合伙) 44251代理人 刘汉民(51)Int.Cl.G01N 3/56(2006.01)G01N 3/02(2006.01)(54)实用新型名称马丁代尔耐磨及起球测试仪(57)摘要一种马丁代尔耐磨及起球测试仪，包括工作台、移动板，所述工作台上端设有磨台，所述移动板设于工作台的上方，所述移动板上设有与磨台对应的磨头组件，且磨头组件与移动板在水平方向固定连接，所述工作台上设有用于支撑移动板的支撑机构，还包括驱动机构，所述驱动机构包括至少两个电机，与电机数量对应的曲柄，所述移动板上设有滑槽，所述曲柄滑动设于滑槽内，所述电机沿水平方向设于工作台内并与曲柄驱动连接，所述电机驱动曲柄转动，使移动板在水平方向移动，可以准确测试，并且测试结果具有可重复性和可对比性，且当发生机械磨损后，十分容易调整。

权利要求书1页 说明书3页 附图3页CN 209624279 U 2019.11.12C N 209624279U权　利　要　求　书1/1页CN 209624279 U1.一种马丁代尔耐磨及起球测试仪，包括工作台、移动板，所述工作台上端设有磨台，所述移动板设于工作台的上方，所述移动板上设有与磨台对应的磨头组件，且磨头组件与移动板在水平方向固定连接，所述工作台上设有用于支撑移动板的支撑机构，其特征在于：还包括驱动机构，所述驱动机构包括至少两个电机，与电机数量对应的曲柄，所述移动板上设有滑槽，所述曲柄滑动设于滑槽内，所述电机沿水平方向设于工作台内并与曲柄驱动连接，所述电机驱动曲柄转动，使移动板在水平方向移动。

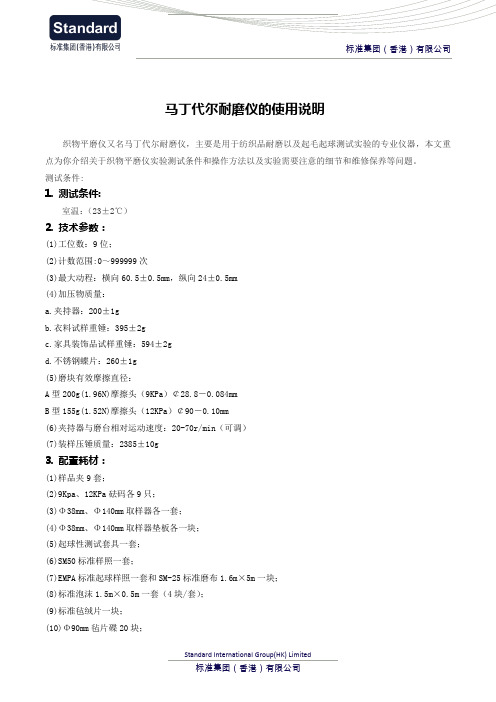

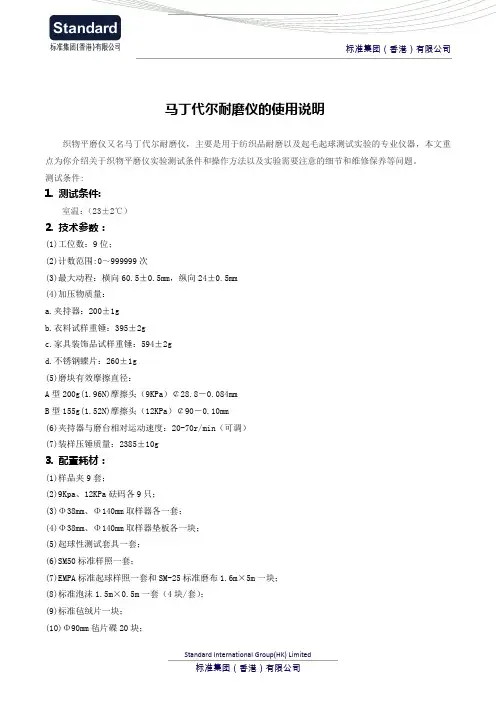

马丁代尔耐磨仪的使用说明织物平磨仪又名马丁代尔耐磨仪，主要是用于纺织品耐磨以及起毛起球测试实验的专业仪器，本文重点为你介绍关于织物平磨仪实验测试条件和操作方法以及实验需要注意的细节和维修保养等问题。

测试条件:1.测试条件:室温：（23±2℃）2.技术参数：(1)工位数：9位；(2)计数范围:0～999999次(3)最大动程：横向60.5±0.5mm，纵向24±0.5mm(4)加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g(5)磨块有效摩擦直径：A型200g(1.96N)摩擦头（9KPa）￠28.8－0.084mmB型155g(1.52N)摩擦头（12KPa）￠90－0.10mm(6)夹持器与磨台相对运动速度：20-70r/min（可调）(7)装样压锤质量：2385±10g3.配置耗材：(1)样品夹9套；(2)9Kpa、12KPa砝码各9只；(3)Φ38mm、Φ140mm取样器各一套；(4)Φ38mm、Φ140mm取样器垫板各一块；(5)起球性测试套具一套；(6)SM50标准样照一套；(7)EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块；(8)标准泡沫1.5m×0.5m一套（4块/套）；(9)标准毡绒片一块；(10)Φ90mm毡片碟20块；(11)Φ38mm、Φ140mm取样器刀片各50片；(12)其它由制造商推荐的必备附件。

4.实验步骤：1、试样在实验室环境中停放8小时以上。

2、在试样的平整部位裁取一块样品。

如是鞋垫，应裁到转印部位。

3、从试验机上取下荷重及荷重轴杆。

4、取下顶部平板和测试夹具。

5、试样的装置：松开测试夹具上的固定环，拿出试样压片，将试样放入测试夹具底座内，在试样与测试夹具底座之间垫一片试样垫片，再将试样压片置于试样垫片上并用固定环固定。

马丁代尔耐磨仪操作规程马丁代尔耐磨仪是一种用于测试材料耐磨性能的实验设备，广泛应用于纺织、皮革、橡胶、塑料等行业。

为了保证测试结果的准确性和可靠性，下面是马丁代尔耐磨仪的操作规程：1. 仪器准备(1) 查看仪器是否处于正常工作状态，检查仪器的电源、背板、滑轮等部件是否无损坏。

(2) 准备好足够的磨损试样和砂纸。

根据测试要求，选用适当的试样和砂纸。

2. 调整仪器参数(1) 根据测试要求，设置好测试参数，如转速、磨损载荷等。

(2) 根据试样形状和尺寸，选择合适的试样夹具和样品支撑装置。

(3) 确保试样与砂纸接触面均匀，调整试样夹具和样品支撑装置的位置和角度。

3. 安装试样(1) 将试样固定在试样夹具上，注意试样的平整度和固定牢固性。

(2) 调整试样与砂纸之间的接触力，确保试样适当的横向压力。

4. 开始测试(1) 打开电源开关，启动马丁代尔耐磨仪，确保转速和磨损载荷符合测试参数要求。

(2) 稳定仪器运行后，将试样放置在砂纸上，确保试样与砂纸表面紧密接触。

(3) 运行一段时间后，记录试样磨损情况。

可以根据需要，适时调整磨损时间。

(4) 按照测试要求，重复测试多次，记录不同时间段的磨损数据。

5. 数据处理(1) 停止仪器运行，拆卸试样并清除试样和砂纸上的残留物。

(2) 将磨损试样测量，并记录相关数据，包括磨损量、磨损面积等。

(3) 按照测试要求，对测试结果进行分析和处理，生成测试报告。

6. 仪器维护(1) 清洁仪器内外部表面，确保仪器干净整洁。

(2) 定期检查和更换砂纸，确保砂纸表面平整度和磨损度符合要求。

(3) 定期检查和清洁试样夹具和样品支撑装置，保证其正常使用。

(4) 定期检查和维护仪器的电源和电路系统，确保仪器的正常工作。

以上就是马丁代尔耐磨仪的大致操作规程，操作人员在使用仪器时应严格按照规程操作，确保测试结果的准确性和可靠性，同时及时进行仪器的维护和保养，延长仪器的使用寿命。

如果有需要，操作人员还应参照仪器使用说明书和相关标准进行操作。

ASTM D4970马丁代尔耐磨测试仪试验方法*************************************************************************************实验原理可检测各种植物的耐磨性及起球性能。

在一定的压力下，试样和指定的磨料进行持续的的以一定的几何图形相互磨擦，和标准参数对比进行磨损和起球程度评价。

触摸屏控制，配备功能全面的编程器，可预编程批次及总计数，单独设置每个测试头的计数；可选择包括标准速度在内的4个速度。

实验设备技术参数：1.工位数：9位；2.计数范围:0～999999次3.最大动程:横向60.5±0.5mm纵向24±0.5mm4.加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g5.磨块有效摩擦直径：A型200g(1.96N)摩擦头（9KPa）￠28.8－0.084mmB型155g(1.52N)摩擦头（12KPa）￠90－0.10mm6.夹持器与磨台相对运动速度：20-70r/min（可调）7.装样压锤质量：2385±10g实验配件1.样品夹9套；2.9Kpa、12KPa砝码各9只；3.Φ38mm、Φ140mm取样器各一套；4.Φ38mm、Φ140mm取样器垫板各一块；5.起球性测试套具一套；6.SM50标准样照一套；7.EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块；8.标准泡沫1.5m×0.5m一套（4块/套）；9.标准毡绒片一块；10.Φ90mm毡片碟20块；11.Φ38mm、Φ140mm取样器刀片各50片；12.其它由制造商推荐的必备附件。

13.取样器﹕直径38mm(1.5in.)和140mm(5.5in.)两种。

14.AATCC变色灰卡。

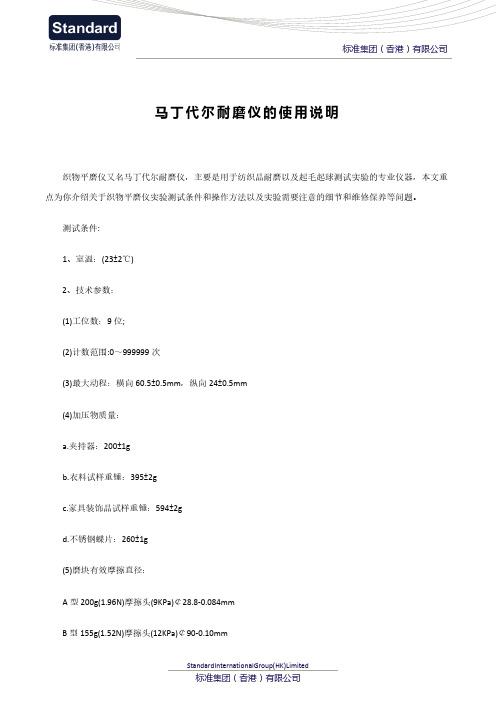

马丁代尔耐磨仪的使用说明织物平磨仪又名马丁代尔耐磨仪，主要是用于纺织品耐磨以及起毛起球测试实验的专业仪器，本文重点为你介绍关于织物平磨仪实验测试条件和操作方法以及实验需要注意的细节和维修保养等问题。

测试条件:1、室温：(23±2℃)2、技术参数：(1)工位数：9位;(2)计数范围:0～999999次(3)最大动程：横向60.5±0.5mm，纵向24±0.5mm(4)加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g(5)磨块有效摩擦直径：A型200g(1.96N)摩擦头(9KPa)￠28.8-0.084mmB型155g(1.52N)摩擦头(12KPa)￠90-0.10mm(6)夹持器与磨台相对运动速度：20-70r/min(可调)(7)装样压锤质量：2385±10g配置耗材：(1)样品夹9套;(2)9Kpa、12KPa砝码各9只;(3)Φ38mm、Φ140mm取样器各一套;(4)Φ38mm、Φ140mm取样器垫板各一块;(5)起球性测试套具一套;(6)SM50标准样照一套;(7)EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块;(8)标准泡沫1.5m×0.5m一套(4块/套);(9)标准毡绒片一块;(10)Φ90mm毡片碟20块;(11)Φ38mm、Φ140mm取样器刀片各50片;(12)其它由制造商推荐的必备附件。

实验步骤：1、试样在实验室环境中停放8小时以上。

2、在试样的平整部位裁取一块样品。

如是鞋垫，应裁到转印部位。

3、从试验机上取下荷重及荷重轴杆。

4、取下顶部平板和测试夹具。

5、试样的装置：松开测试夹具上的固定环，拿出试样压片，将试样放入测试夹具底座内，在试样与测试夹具底座之间垫一片试样垫片，再将试样压片置于试样垫片上并用固定环固定。

马丁代尔耐磨仪安全操作及保养规程
马丁代尔耐磨仪是一种常用的试验设备，用于测试材料的磨损和磨耗性能。

在使用过程中，必须遵守安全操作规程，并进行定期维护和保养，以确保设备的正常运行和测试准确性。

安全操作规程
1.在使用前，必须仔细阅读设备的操作手册，并了解各个部
件的功能和性能特点。

2.确保设备的电源电压符合要求，并接好地线，确保设备接
地可靠。

3.检查砂纸是否安装牢固，如有松动应重新安装或更换。

4.确认样品的尺寸符合要求，如果需要剪裁样品，应使用专
用工具，避免损伤设备和操作者。

5.操作者需戴防护手套和护目镜等个人防护装备，避免磨损
物对眼睛和手部的损害。

6.启动设备前，确保砂纸和样品之间的距离符合要求。

7.在测试过程中，禁止将手指或其他物品放入磨损区域，以
免被卷入机器内部或受伤。

8.在操作过程中，不得离开设备，以确保及时处理发生的异
常情况。

9.操作结束后，先切断电源，再将样品和砂纸拆卸。

设备保养
1.定期查看设备的电源线和接线是否完好，并检查地线的接
触性。

2.清理砂纸和样品的残留物，以免影响下一次测试的准确性。

3.检查设备各部件是否运转正常，如有异常应及时维修或更
换。

4.要使用清洁剂和擦拭布对设备进行清洁，注意不要使用含
酸和碱的清洁剂进行清洁，否则会对设备产生损伤。

以上是马丁代尔耐磨仪的安全操作和保养规程，如果能按照以上规
程进行操作和维护，设备的运行和测试结果会更加精确和稳定。

马丁代尔耐磨测试仪实验测试⽅法马丁代尔耐磨测试仪实验测试⽅法马丁代尔耐磨测试仪可检测各种植物的耐磨性及起球性能。

在⼀定的压⼒下，试样和指定的磨料进⾏持续换向摩擦，和标准参数对⽐进⾏磨损和起球程度评价。

触摸屏控制，配备功能全⾯的编程器，可预编程批次及总计数，单独设置每个测试头的计数;可选择包括标准速度在内的4个速度。

SATRA TM31标准中对马丁代尔耐磨测试仪检测⽪⾰湿摩擦⽅法：⼀、实验测试试样1 切割装置，如压⼑，有⾜够⼤⼩来⽣产可以被牢固的压在测试样载体上的测试样,准确的测试样尺⼨是由测试样载体的夹具来决定的。

为了以防玩意SATRA STM105 应该有圆形直径44+ - 1mm。

从各种在⽚材避开任何制造边缘50mm的位置.2多裁切⼀块测试试样，⼀边⽤于⽐较或者参照褪⾊或者磨损试样情况。

3 将测试试样纺织在20+/-2℃，湿度65+/-2%环境中静置24⼩时。

⼆、实验步骤1 将半数耐磨试样与半数⽺⽑毡⽚浸湿，直⾄试样两⾯颜⾊明显加深.2 在每个夹具环内放置试样，测试⾯朝外。

3 如果测试试样质量达到500g/m2, 可使⽤测试⽅法A或B，在每个试样夹内放置泡棉，⽤来填充试样测试空间。

4 夹紧试样，以防测试样下垂，起皱歪曲。

5 在半数磨损样上放置⼀块⼲的⽺⽑毡6 在⽺⽑毡上放置⼲的耐磨试样，测试⾯朝上。

7 将重锤放置在试样上，抚平皱纹，移开重锤8 在另⼀块试样上，重复步骤6.79 如果需要，⽴即重复6.5⾄6.8步骤，使⽤沾湿耐磨试样及沾湿⽺⽑毡。

10 将测试样正确放置在测试夹具内，确保测试能正常运⾏11 在各个测试头上加载⼒度，确保测试试样及耐磨样按要求加载⼒值三、马丁代尔耐磨测试仪对纺织品检测：1.纺织品及⽪⾰耐磨试验圆形织物试样靠在标准摩擦布上进⾏摩擦测试，耐磨性能取决于试样分解时的摩擦次数或试样重量消耗，测试试样摩擦布上的摆动轨迹被称为Lissajous图形。

2.纺织品、⾯料起⽑球试验在马丁-戴尔试验机上采⽤的起⽑球测试⽅法配合EMPA发展⽽来。

马丁代尔耐磨仪的国内外标准解读与分析马丁代尔耐磨仪主要用于针织物、毛纺织物、人造革、合成革，人造板，橡胶制品等在不同压力下耐磨性和起毛起球程度的试验。

该仪器原理为:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。

还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验，其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。

目前，国内外关于该仪器的研发设计有不同款式，例如：温州际高检测仪器有限公司生产的马丁代尔耐磨仪，就测试工位而言，分为：4工位马丁代尔耐磨仪，6工位马丁代尔耐磨仪,8工位马丁代尔耐磨仪，9工位马丁代尔耐磨仪,12工位马丁代尔耐磨仪等诸多款式。

本文就织物磨损的主要原理和耐磨性能的检测方法等内容，对国家标准GB/T21196.2～4-2007进行了较详细的论述。

耐磨性能是纺织产品质量的一个重要指标，直接影响产品的耐用性和使用效果。

具体指织物间或与其他物质在反复摩擦的过程中，抵抗磨损的特性。

纺织产品的磨损主要表现在下述五个方面：（1）摩擦过程中纤维之间不断碰撞，纱线中的纤维片段因疲劳性损伤出现断裂，导致纱线的断裂。

（2）纤维从织物中抽出，造成纱线和织物结构的松散，反复作用下纤维可能完全被拉出，导致纱线变细，织物变薄，甚至解体。

（3）纤维被切割断裂，导致纱线的断裂。

（4）纤维表面磨损，纤维表层出现碎片丢失。

（5）摩擦产生高温，使纤维产生熔融或塑性变形，影响纤维的结构和力学性质。

磨损表现在织物的形态变化主要是破损、质量的损失、外观出现变色、起毛起球等变化。

纺织产品的耐磨性能检测有多种方法，例如平磨法、曲磨法、折边磨法和复合磨法等。

马丁代尔法属于平磨法的一种，被广泛应用于服装、家用纺织品、装饰织物、家具用织物的耐磨性检测。

马丁代尔耐磨及起毛起球测试仪简介被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦。

摩擦轨迹为李莎茹图形。

待设定摩擦次数后，进行起毛起球的评定或者记录试样的磨破次数。

仪器特点独特的设计允许不拿起顶端的导板进行实验设置和检查。

此仪器能计数每一个样品的摩擦次数和预设实验摩擦总次数。

此仪器有连接功能，允许用户在同一时间做不同的实验。

此仪器配备全套试样夹具，可供选择的加载快保证给实验织物施加正确的压力。

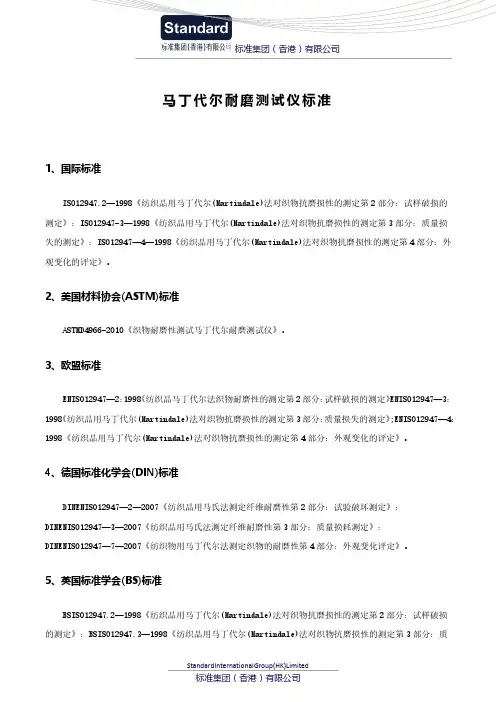

测试标准马丁代尔符合下列标准：ASTM D 4966(耐磨)ASTM D 4970(起球)BS 5690:1991(被BS EN ISO12947-1替代)BS 3424:Part 24(Method 27A)BS EN ISO 12947-1BS EN ISO12945-2SFS 4328(芬兰标准)IS 12673(印度标准)IWS/Wool Bureau TM 112(耐磨)IWS/Wool Bureau TM 196(起球)IWTO-40-88(E)JIS L1096M&S P17 & P19SATRA PM31(包括湿态测试)SN 198525 & SN 198529(瑞士标准)结合标准和用户需求。

附件清单当你打开包装的时候，请检查下列材料：主机1台起球性测试配件9件样品架9个9KPA砝码9个12KPA砝码9个试样定位环9个标准磨布(1m*1.5m)标准泡沫(1.5m*0.5m)专用装样器1个说明书1册电源线1根测试参数根据相关标准，耐磨性测试中，试样的运动轨迹不同于起毛起球测试。

此款仪器可以根据试验的方法及客户要求变换运动轨迹，相应的测试参数如下表所示：表1：大李莎茹曲线(耐磨性测试)传动轴转速(见注1)47.5±2.5r/min外传动速度：内传动速度16：15外传动轴行程60.5±0.5mm内传动轴行程60.5±0.5mm夹具嵌块直径28.65±0.05mm导板和磨台平行度(见注2)<0.05mm试样夹具和磨台间隙<0.05mm试样夹具组件(夹具，销轴和加载块)质量595±7g795±7g表2：小李莎茹曲线(起毛起球测试)外传动轴行程24.0±0.5mm内传动轴行程24.0±0.5mm试样夹具摩擦面积64cm2夹具组件质量(夹具，橡胶圈和销轴)，对于针织物155±1g夹具组件质量(夹具，销轴和加载块)，对于机织物415±2g表3：直线运动外传动轴速度(见注1)47.5±2.5r/min李莎茹图尺寸60.5±0.5mm夹具嵌块尺寸28.65±0.05mm导板和磨台平行度(见注2)<0.05mm试样夹具和磨台间隙<0.05mm试样夹具组件(夹具，销轴和加载块)质量595±7g795±7g注1：用秒表检查仪器转速，记录5min内摩擦的次数。

滚箱式起毛起球测试仪的试验原理及方法马丁代尔耐磨仪，又称为马丁代尔耐磨试验机或织物耐磨仪，可以同时测量织物的耐磨性能及其起毛起球性能。

然而，这两种测试方法使用相同的仪器，在辅料，试样，操作，评价等方面存在显著的差异。

1.试验辅料及尺寸：（1）织物耐磨性能测试（GB/T 21196），其测试中辅料及尺寸如下：试样尺寸：38m m磨料：放在磨台上（对应起毛起球的起球台）在毛毡上方，与测试织物直接接触。

一般磨料为机织平纹毛织物，当测试织物为涂层织物的磨料采用N O.600水砂纸。

磨料直径或边长为140m m。

毛毡底衬：放在磨台上，衬于磨料下方。

尺寸为直径140m m。

泡沫塑料衬垫：当试样克重小于500 g/m2，安装在试样夹具内，作测试织物的衬垫用。

大小为38m m。

（2）织物起毛起球性能测试（GB/T 4802.2），其测试辅料及尺寸如下：试样尺寸：直径为140m m。

磨料：一般与测试织物相同。

装饰织物，规定羊毛织物为磨料。

直径为140m m的圆形面料或边长为（150±2）m m的方形磨料。

毛毡底衬：分为顶部与底部。

顶部指试样夹，直径为（90±1）mm；底部指起球台，直径为140m m。

2.试样的安装及测试：织物耐磨性测试试验中关于织物破损及质量损失的测定中明确规定了加载重量，而与外观相关的起毛起球测试中未提及。

3.试验的评价：织物耐磨性测试试验中关于织物破损提出耐磨次数这一定义；关于重量损失的测定提出了耐磨指数这一概念并给出公式。

而与织物外观相关的起毛起球测试则需在评级相中进行比对评级。
