2021年ASTM_D4966_纺织品抗耐磨测试(马丁代尔法实用)
- 格式：doc
- 大小：58.00 KB
- 文档页数：14
下载文档原格式
合集下载

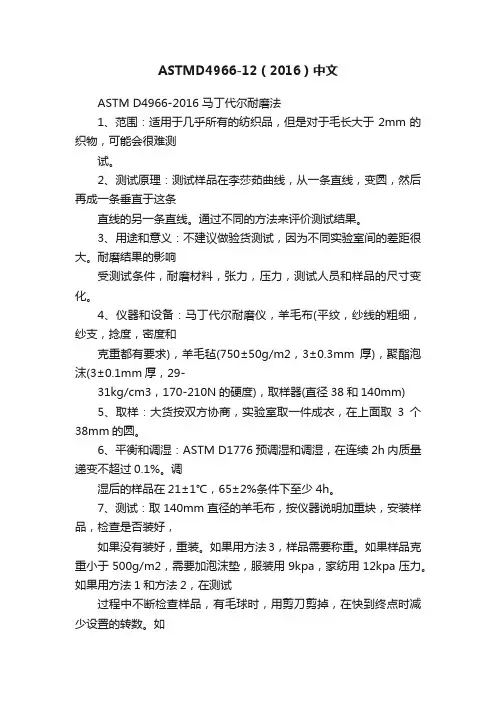

ASTMD4966-12（2016）中文
ASTMD4966-12（2016）中文ASTM D4966-2016 马丁代尔耐磨法1、范围：适用于几乎所有的纺织品，但是对于毛长大于2mm的织物，可能会很难测试。
2、测试原理：测试样品在李莎茹曲线，从一条直线，变圆，然后再成一条垂直于这条直线的另一条直线。
通过不同的方法来评价测试结果。
3、用途和意义：不建议做验货测试，因为不同实验室间的差距很大。
耐磨结果的影响受测试条件，耐磨材料，张力，压力，测试人员和样品的尺寸变化。
4、仪器和设备：马丁代尔耐磨仪，羊毛布(平纹，纱线的粗细，纱支，捻度，密度和克重都有要求)，羊毛毡(750±50g/m2，3±0.3mm厚)，聚酯泡沫(3±0.1mm厚，29-31kg/cm3，170-210N的硬度)，取样器(直径38和140mm)5、取样：大货按双方协商，实验室取一件成衣，在上面取3个38mm的圆。
6、平衡和调湿：ASTM D1776预调湿和调湿，在连续2h内质量递变不超过0.1%。
调湿后的样品在21±1℃，65±2%条件下至少4h。
7、测试：取140mm直径的羊毛布，按仪器说明加重块，安装样品，检查是否装好，如果没有装好，重装。
如果用方法3，样品需要称重。
如果样品克重小于500g/m2，需要加泡沫垫，服装用9kpa，家纺用12kpa压力。
如果用方法1和方法2，在测试过程中不断检查样品，有毛球时，用剪刀剪掉，在快到终点时减少设置的转数。
如果用方法3，重量称到mg。
8、评价：方法1，机织物，2根或更多根纱线断；针织物，一个洞。
方法2，颜色和外观变化，足以引起客户抱怨和投诉时为终点。
比如：起毛处理毛消失；仿羊绒处理的消失；色织物，不同的掉色会引起明显的外观变化。
终点认为用AATCC灰卡评定等级在3或更低。
方法3，计算前后的重量变化，用重量损失来表达。
9、注意：1) 羊毛布要检查，丢掉有结或纱线比较厚或比较细的。
2) 每块羊毛布在使用50000转后需要更换新的羊毛布3) 确保羊毛布装的平整，无褶皱4) 装样品前，检查样品是否为标准圆形，如果是椭圆，不能使用，因为可能会在测试过程中被拉出，同时测试条件也不对了。

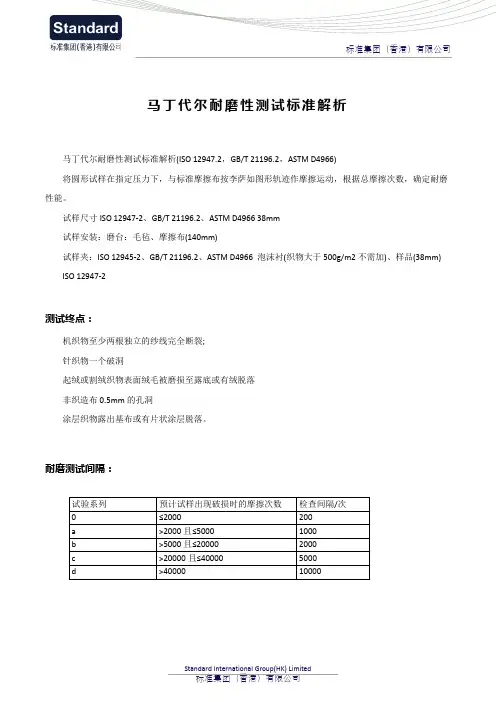

马丁代尔耐磨性测试标准解析
马丁代尔耐磨性测试标准解析
马丁代尔耐磨性测试标准解析
马丁代尔耐磨性测试标准解析(ISO 12947.2，GB/T 21196.2，ASTM D4966)
将圆形试样在指定压力下，与标准摩擦布按李萨如图形轨迹作摩擦运动，根据总摩擦次数，确定耐磨性能。
试样尺寸ISO 12947-2、GB/T 21196.2、ASTM D4966 38mm 试样安装：磨台：毛毡、摩擦布(140mm)
试样夹：ISO 12945-2、GB/T 21196.2、ASTM D4966 泡沫衬(织物大于500g/m2不需加)、样品(38mm) ISO 12947-2 测试终点：
机织物至少两根独立的纱线完全断裂;
针织物一个破洞
起绒或割绒织物表面绒毛被磨损至露底或有绒脱落
非织造布0.5mm的孔洞
涂层织物露出基布或有片状涂层脱落。
耐磨测试间隔：
试验系列预计试样出现破损时的摩擦次数检查间隔/次
0 ≤2000200
a >2000且≤50001000
b >5000且≤200002000
c >20000且≤400005000
d >40000 10000
测试负荷：
ISO 12947-2
795±7g (12kpa) 工作服、家居装饰布、床上亚麻制品、产业用织物。
595±7g (9kpa) 服用家用纺织品、非服用涂层织物
198±2g (3kpa) 服用类涂层织物
ASTM D4966 12kpa 装饰布9kPa 服装面料。

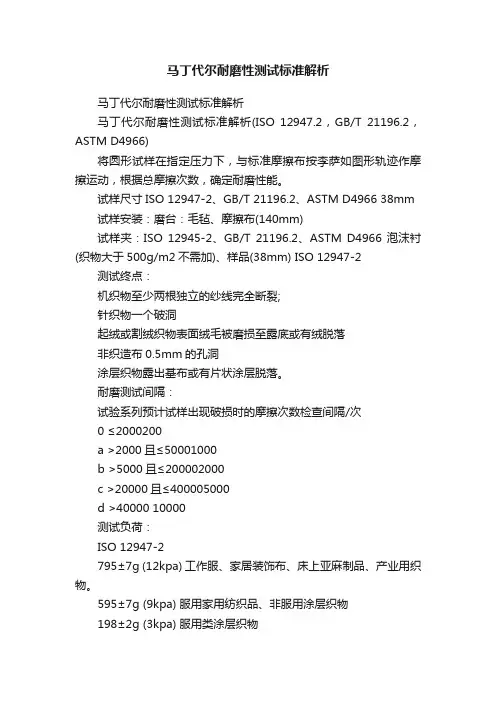

马丁代尔耐磨性测试标准解析
马丁代尔耐磨性测试标准解析
马丁代尔耐磨性测试标准解析(ISO 12947.2，GB/T 21196.2，ASTM D4966)
将圆形试样在指定压力下，与标准摩擦布按李萨如图形轨迹作摩擦运动，根据总摩擦次数，确定耐磨性能。
试样尺寸ISO 12947-2、GB/T 21196.2、ASTM D4966 38mm
试样安装：磨台：毛毡、摩擦布(140mm)
试样夹：ISO 12945-2、GB/T 21196.2、ASTM D4966 泡沫衬(织物大于500g/m2不需加)、样品(38mm) ISO 12947-2
测试终点：
机织物至少两根独立的纱线完全断裂;
针织物一个破洞
起绒或割绒织物表面绒毛被磨损至露底或有绒脱落
非织造布0.5mm的孔洞
涂层织物露出基布或有片状涂层脱落。
耐磨测试间隔：
试验系列预计试样出现破损时的摩擦次数检查间隔/次
0 ≤2000200
a >2000且≤50001000
b >5000且≤200002000
c >20000且≤400005000
d >40000 10000
测试负荷：
ISO 12947-2
795±7g (12kpa) 工作服、家居装饰布、床上亚麻制品、产业用织物。
595±7g (9kpa) 服用家用纺织品、非服用涂层织物
198±2g (3kpa) 服用类涂层织物
ASTM D4966
12kpa 装饰布
9kPa 服装面料。
纺织品耐磨性的检测分析

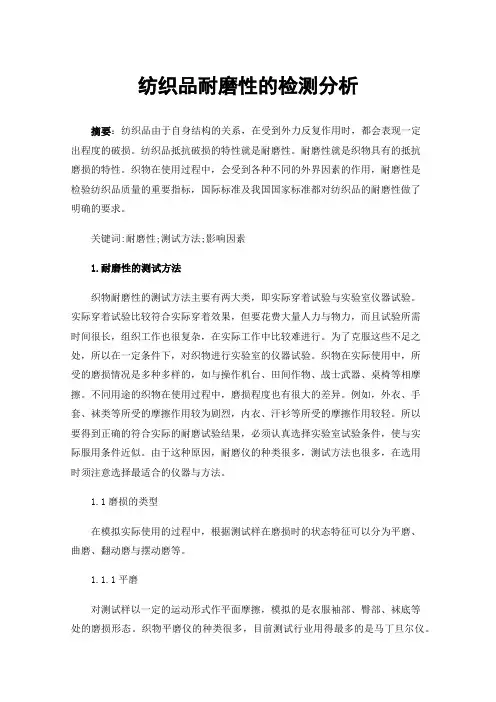

纺织品耐磨性的检测分析摘要：纺织品由于自身结构的关系，在受到外力反复作用时，都会表现一定出程度的破损。
纺织品抵抗破损的特性就是耐磨性。
耐磨性就是织物具有的抵抗磨损的特性。
织物在使用过程中，会受到各种不同的外界因素的作用，耐磨性是检验纺织品质量的重要指标，国际标准及我国国家标准都对纺织品的耐磨性做了明确的要求。
关键词:耐磨性;测试方法;影响因素1.耐磨性的测试方法织物耐磨性的测试方法主要有两大类，即实际穿着试验与实验室仪器试验。
实际穿着试验比较符合实际穿着效果，但要花费大量人力与物力，而且试验所需时间很长，组织工作也很复杂，在实际工作中比较难进行。
为了克服这些不足之处，所以在一定条件下，对织物进行实验室的仪器试验。
织物在实际使用中，所受的磨损情况是多种多样的，如与操作机台、田间作物、战士武器、桌椅等相摩擦。
不同用途的织物在使用过程中，磨损程度也有很大的差异。
例如，外衣、手套、袜类等所受的摩擦作用较为剧烈，内衣、汗衫等所受的摩擦作用较轻。
所以要得到正确的符合实际的耐磨试验结果，必须认真选择实验室试验条件，使与实际服用条件近似。
由于这种原因，耐磨仪的种类很多，测试方法也很多，在选用时须注意选择最适合的仪器与方法。
1.1磨损的类型在模拟实际使用的过程中，根据测试样在磨损时的状态特征可以分为平磨、曲磨、翻动磨与摆动磨等。
1.1.1平磨对测试样以一定的运动形式作平面摩擦，模拟的是衣服袖部、臀部、袜底等处的磨损形态。
织物平磨仪的种类很多，目前测试行业用得最多的是马丁旦尔仪。
常用的标准有ASTMD4966、ISO12947。
试验时将一定尺寸的测试样在规定压力下与标准磨料互相接触，并使试样以利萨如轨迹相对于磨料运动，使测试样受到多方向的均匀磨损。
判断其耐磨性指标有三种方法，即终点法、质量损失法与外观变化法。
终点法：当机织物两根不同经纬的纱线断裂，针织物一根纱线断裂时，非织造布出现一个不小于0.5mm的洞，起绒织物的绒全部被磨掉，记下摩擦次数作为耐磨性指标。
马丁代尔耐磨测试仪测试结果评测

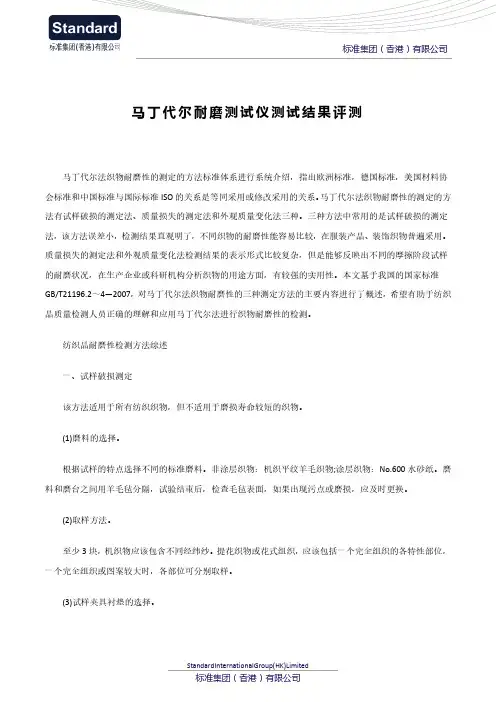

马丁代尔耐磨测试仪测试结果评测马丁代尔法织物耐磨性的测定的方法标准体系进行系统介绍，指出欧洲标准，德国标准，美国材料协会标准和中国标准与国际标准ISO的关系是等同采用或修改采用的关系。
马丁代尔法织物耐磨性的测定的方法有试样破损的测定法、质量损失的测定法和外观质量变化法三种。
三种方法中常用的是试样破损的测定法，该方法误差小，检测结果直观明了，不同织物的耐磨性能容易比较，在服装产品、装饰织物普遍采用。
质量损失的测定法和外观质量变化法检测结果的表示形式比较复杂，但是能够反映出不同的摩擦阶段试样的耐磨状况，在生产企业或科研机构分析织物的用途方面，有较强的实用性。
本文基于我国的国家标准GB/T21196.2～4—2007，对马丁代尔法织物耐磨性的三种测定方法的主要内容进行了概述，希望有助于纺织品质量检测人员正确的理解和应用马丁代尔法进行织物耐磨性的检测。
纺织品耐磨性检测方法综述一、试样破损测定该方法适用于所有纺织织物，但不适用于磨损寿命较短的织物。
(1)磨料的选择。
根据试样的特点选择不同的标准磨料。
非涂层织物：机织平纹羊毛织物;涂层织物：No.600水砂纸。
磨料和磨台之间用羊毛毡分隔，试验结束后，检查毛毡表面，如果出现污点或磨损，应及时更换。
(2)取样方法。
至少3块，机织物应该包含不同经纬纱。
提花织物或花式组织，应该包括一个完全组织的各特性部位，一个完全组织或图案较大时，各部位可分别取样。
(3)试样夹具衬垫的选择。
测定试样的单位面积质量，试样的单位面积≥500g/m2,不需要泡沫塑料衬垫，试样的单位面积<500g/m2,试样夹具内加装泡沫塑料衬垫，每次试验更换泡沫塑料衬垫。
(4)摩擦负荷总有效质量选择。
摩擦负荷总有效质量包括夹持器、不锈钢碟片、试样重锤质量。
根据亚太拉斯M235Martindale耐磨性与起球性测试仪提供的技术参数，夹持器质量：(200±1)g;不锈钢碟片质量：(260±1)g;试样重锤质量：(395±2)g，(594±2)g。
马丁代尔耐磨仪和起毛起球的测试仪常用标准

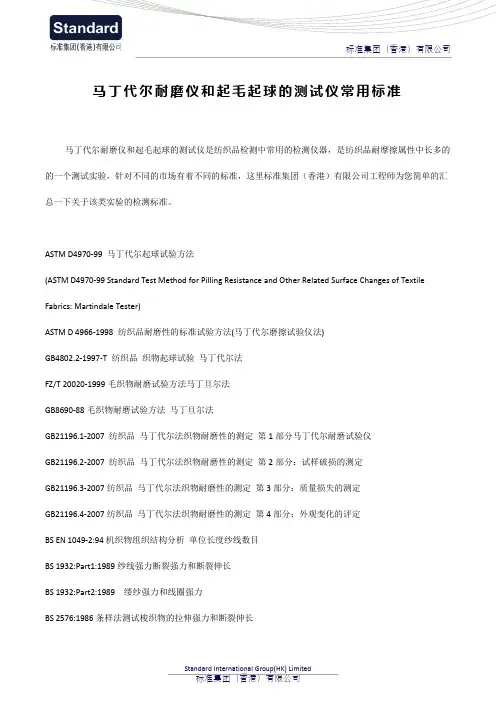

马丁代尔耐磨仪和起毛起球的测试仪常用标准马丁代尔耐磨仪和起毛起球的测试仪是纺织品检测中常用的检测仪器，是纺织品耐摩擦属性中长多的的一个测试实验，针对不同的市场有着不同的标准，这里标准集团（香港）有限公司工程师为您简单的汇总一下关于该类实验的检测标准。
ASTM D4970-99 马丁代尔起球试验方法(ASTM D4970-99 Standard Test Method for Pilling Resistance and Other Related Surface Changes of Textile Fabrics: Martindale Tester)ASTM D 4966-1998 纺织品耐磨性的标准试验方法(马丁代尔磨擦试验仪法)GB4802.2-1997-T 纺织品织物起球试验马丁代尔法FZ/T 20020-1999毛织物耐磨试验方法马丁旦尔法GB8690-88毛织物耐磨试验方法马丁旦尔法GB21196.1-2007 纺织品马丁代尔法织物耐磨性的测定第1部分马丁代尔耐磨试验仪GB21196.2-2007 纺织品马丁代尔法织物耐磨性的测定第2部分：试样破损的测定GB21196.3-2007纺织品马丁代尔法织物耐磨性的测定第3部分：质量损失的测定GB21196.4-2007纺织品马丁代尔法织物耐磨性的测定第4部分：外观变化的评定BS EN 1049-2:94机织物组织结构分析单位长度纱线数目BS 1932:Part1:1989纱线强力断裂强力和断裂伸长BS 1932:Part2:1989缕纱强力和线圈强力BS 2576:1986条样法测试梭织物的拉伸强力和断裂伸长BS 2819:90织物弓斜或纬斜的测定BS EN 20811-92拒水性测试：静水压方法ISO 811-81BS 2863:84机织物中纱线卷曲的测定BS 2865-1984纱线线密度BS 3320-1988机织物纱线耐经纬纱滑移性的测定方法BS 3356：1990织物抗弯长度和弯曲刚度测试BS 3424：Part26：90方法29A-29D：抗透水性和表面润湿性的测定方法BS 4134：90工业缝纫线标号规格BS 4294：68织物弹性恢复BS 4323-1979松式汽蒸引起的织物尺寸变化的测定方法BS 4407-1988混纺纤维含量定量分析BS 4952-1992弹性织物试验方法BS 5058-1973（97）织物悬垂性的评定方法BS 5066-1974织物耐人工雨淋测试BS 5438：89织物及织物组合件燃烧性能试验方法BS 5441：88针织品试验方法BS 5690：1991织物的耐磨测试BS 5811-1986机织物起球测定方法BS 5867:Part1:1980窗帘和门帘第一部分: 一般要求BS 5867:Part2:1980窗帘和门帘第二部分: 防火BS 7209:90水蒸气能渗透的衣料规范BS 13936-1:98缝线滑移第一部分定开口草案（PrEN 13936-1）BS 13936-2:98缝线滑移第二部分定负荷草案（PrEN 13936-2）BS EN 1049-2:94机织物组织结构分析单位长度纱线数目BS EN 1413：98pH值的测定BS EN 1773：97织物宽度和长度的测定EN 1773-96BS EN 12127：1998面料质量BS EN 12590：2000完全或部分合成纤维制成的工业用缝纫线BS EN 13758.1-2002织物防紫外线辐射渗透率试验方法代替BS 7914:98等效采用EN 13758.1-2001 BS EN 20105-A02:95变色用灰卡BS EN 20105-A03:95沾色用灰卡BS EN 20105-C01:93耐洗涤色牢度测试1BS EN 20105-C02:93耐洗涤色牢度测试2BS EN 20105-C03:93耐洗涤色牢度测试3BS EN 20105-C04:93耐洗涤色牢度测试4BS EN 20105-C05:93耐洗涤色牢度测试5BS EN 20105-N01:95纺织品耐漂白色牢度：次氯酸盐ISO 105-N01:93BS EN 22313：92褶皱恢复角的测定ISO 2313-72/EN 22313:92BS EN 24920-92面料的表面沾湿测试（喷淋法）ISO 4920-81/BS 3702-82BS EN 26330：1994纺织品洗和干的过程BS EN ISO 105-B01:99耐光色牢度：日光BS EN ISO 105-C06:97耐家庭和商业洗涤色牢度BS EN ISO 105-E01:96耐水渍色牢度BS EN ISO 105-E02:96耐海水色牢度BS EN ISO 105-E04:96耐汗渍色牢度BS EN ISO 105-X12:95耐摩擦色牢度BS EN ISO 3759:1995尺寸变化的准备、标记BS EN ISO 12945.2:2000起毛起球（马丁代而法）BS EN ISO 13937.1:2000撕破（Elmendorf）。
马丁代尔耐磨测试等级

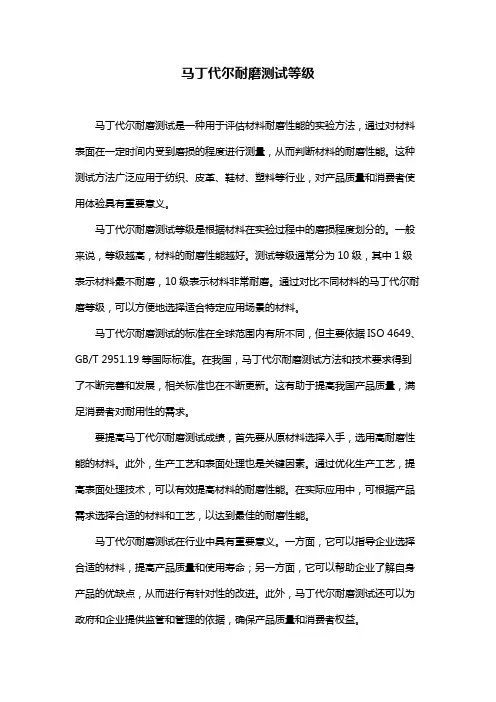

马丁代尔耐磨测试等级马丁代尔耐磨测试是一种用于评估材料耐磨性能的实验方法，通过对材料表面在一定时间内受到磨损的程度进行测量，从而判断材料的耐磨性能。
这种测试方法广泛应用于纺织、皮革、鞋材、塑料等行业，对产品质量和消费者使用体验具有重要意义。
马丁代尔耐磨测试等级是根据材料在实验过程中的磨损程度划分的。
一般来说，等级越高，材料的耐磨性能越好。
测试等级通常分为10级，其中1级表示材料最不耐磨，10级表示材料非常耐磨。
通过对比不同材料的马丁代尔耐磨等级，可以方便地选择适合特定应用场景的材料。
马丁代尔耐磨测试的标准在全球范围内有所不同，但主要依据ISO 4649、GB/T 2951.19等国际标准。
在我国，马丁代尔耐磨测试方法和技术要求得到了不断完善和发展，相关标准也在不断更新。
这有助于提高我国产品质量，满足消费者对耐用性的需求。
要提高马丁代尔耐磨测试成绩，首先要从原材料选择入手，选用高耐磨性能的材料。
此外，生产工艺和表面处理也是关键因素。
通过优化生产工艺，提高表面处理技术，可以有效提高材料的耐磨性能。
在实际应用中，可根据产品需求选择合适的材料和工艺，以达到最佳的耐磨性能。
马丁代尔耐磨测试在行业中具有重要意义。
一方面，它可以指导企业选择合适的材料，提高产品质量和使用寿命；另一方面，它可以帮助企业了解自身产品的优缺点，从而进行有针对性的改进。
此外，马丁代尔耐磨测试还可以为政府和企业提供监管和管理的依据，确保产品质量和消费者权益。
总之，马丁代尔耐磨测试是一种评估材料耐磨性能的有效方法。
通过对材料的马丁代尔耐磨等级进行划分，可以为企业和消费者提供重要的参考信息。
织物耐磨性能测试 马丁代尔耐磨测试仪 ASTM D
织物耐磨性能测试马丁代尔耐磨测试仪ASTM D1.范围1.1.本方法用马丁代尔测试仪测试织物的耐磨性。
此法适用于各种织物﹐不适合于厚度超过2mm(0.08in.)的起绒织物。
2.原理2.1.在已知的压力下﹐将安装在试样夹上的试样与标准磨擦布以一定的几何图形相互磨擦。
3.设备和材料3.1.马丁代尔耐磨测试仪。
3.2.标准毛毡﹕克重750±50g/m2(22±1.5oz/yd2),厚度3±0.3mm(0.12±0.01in.)。
3.3.标准磨擦布﹕是一种羊毛制成的精梳平纹织物(克重195g/m2)。
3.4.聚氨酯泡沫﹐密度29-31kg/m3,厚度3±0.01mm,硬度170-210N。
3.5.取样器﹕直径38mm(1.5in.)和140mm(5.5in.)两种。
3.6.AATCC变色灰卡。
4.试样准备4.1.从样品中用取样器剪取3个直径38mm试样。
4.2.试样测试前应放在21±1℃﹐65±2%的环境中根据D1776调湿。
5.测试程序5.1.所有测试过程都在标准大气下完成。
5.2.在每个磨台上依次放置一片直径140mm毛毡﹐140mm标准磨擦布﹐用重锤把磨擦布﹑毛毡压平(确保无褶皱﹐若不平则重复以上过程)﹐固定好圆环。
(固定磨料使机织物经纬纱分别平行于机器的边框)。
5.3.用试样夹将试样夹住﹐并使其正面朝下﹐若试样轻于500g/m2,则在试样与试样夹间衬垫38mm的聚氨酯泡沫﹐试样重于500g/m2,则不需放置泡沫。
5.4.将试样夹置于磨台上﹐加上所需的压力﹐对于服用织物须加9±0.2kpa的压力﹐装饰用织物加12±0.3kpa的压力。
5.5.计数器需调至零位﹐预置适当的次数﹐启动机器。
5.6.仪器自停后﹐取出试样观察评估其进程﹐估计继续实验所需的次数﹐当接近实验终止点时﹐减少两次检查间的磨擦次数。
需用剪刀把试样在试验中产生的毛粒小心剪去。

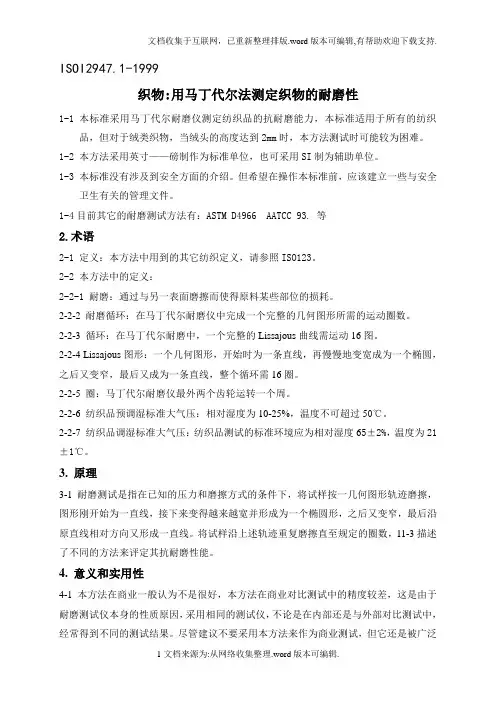

ISO12947.1耐磨测试
ISOI2947.1-1999织物:用马丁代尔法测定织物的耐磨性1-1本标准采用马丁代尔耐磨仪测定纺织品的抗耐磨能力，本标准适用于所有的纺织品，但对于绒类织物，当绒头的高度达到2mm时，本方法测试时可能较为困难。
1-2本方法采用英寸——磅制作为标准单位，也可采用SI制为辅助单位。
1-3本标准没有涉及到安全方面的介绍。
但希望在操作本标准前，应该建立一些与安全卫生有关的管理文件。
1-4目前其它的耐磨测试方法有：ASTM D4966 AATCC 93. 等2.术语2-1 定义：本方法中用到的其它纺织定义，请参照ISO123。
2-2 本方法中的定义：2-2-1 耐磨：通过与另一表面磨擦而使得原料某些部位的损耗。
2-2-2 耐磨循环：在马丁代尔耐磨仪中完成一个完整的几何图形所需的运动圈数。
2-2-3 循环：在马丁代尔耐磨中，一个完整的Lissajous曲线需运动16图。
2-2-4 Lissajous图形：一个几何图形，开始时为一条直线，再慢慢地变宽成为一个椭圆，之后又变窄，最后又成为一条直线，整个循环需16圈。
2-2-5 圈：马丁代尔耐磨仪最外两个齿轮运转一个周。
2-2-6 纺织品预调湿标准大气压：相对湿度为10-25%，温度不可超过50℃。
2-2-7 纺织品调湿标准大气压：纺织品测试的标准环境应为相对湿度65±2%，温度为21±1℃。
3. 原理3-1 耐磨测试是指在已知的压力和磨擦方式的条件下，将试样按一几何图形轨迹磨擦，图形刚开始为一直线，接下来变得越来越宽并形成为一个椭圆形，之后又变窄，最后沿原直线相对方向又形成一直线。
将试样沿上述轨迹重复磨擦直至规定的圈数，11-3描述了不同的方法来评定其抗耐磨性能。
4. 意义和实用性4-1 本方法在商业一般认为不是很好，本方法在商业对比测试中的精度较差，这是由于耐磨测试仪本身的性质原因，采用相同的测试仪，不论是在内部还是与外部对比测试中，经常得到不同的测试结果。
马丁代尔耐磨测试一般标准

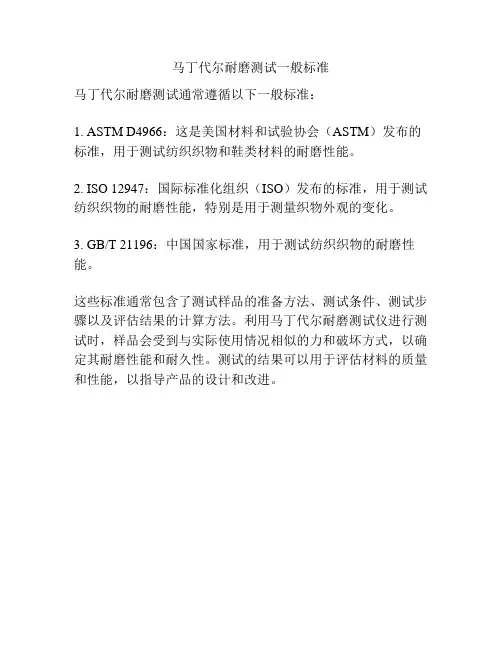

马丁代尔耐磨测试一般标准
马丁代尔耐磨测试通常遵循以下一般标准：
1. ASTM D4966：这是美国材料和试验协会（ASTM）发布的标准，用于测试纺织织物和鞋类材料的耐磨性能。
2. ISO 12947：国际标准化组织（ISO）发布的标准，用于测试纺织织物的耐磨性能，特别是用于测量织物外观的变化。
3. GB/T 21196：中国国家标准，用于测试纺织织物的耐磨性能。
这些标准通常包含了测试样品的准备方法、测试条件、测试步骤以及评估结果的计算方法。
利用马丁代尔耐磨测试仪进行测试时，样品会受到与实际使用情况相似的力和破坏方式，以确定其耐磨性能和耐久性。
测试的结果可以用于评估材料的质量和性能，以指导产品的设计和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纺织品抗耐磨测试（马丁代尔法）（ASTM D4966）欧阳光明（2021.03.07）1. 范围1-1 本标准采用马丁代尔耐磨仪测定纺织品的抗耐磨能力，本标准适用于所有的纺织品，但对于绒类织物，当绒头的高度达到2mm时，本方法测试时可能较为困难。
1-2 本方法采用英寸——磅制作为标准单位，也可采用SI制为辅助单位。
1-3 本标准没有涉及到安全方面的介绍。
但希望在操作本标准前，应该建立一些与安全卫生有关的管理文件。
1-4目前其它的耐磨测试方法有：ASTMD3884,ASTM D3885 ASTM D3886, ASTM D4157, ASTM D4158, AATCC 93.2. 参考文献2-1 ASTM D76纺织品拉伸强力机的说明；2-2 ASTM D123纺织品的相关术语；2-3 ASTM D1776纺织品测试的调湿2-4 ASTM D3884纺织品抗耐磨测试（旋转平台，双头法）2-5 ASTM D3885纺织品抗耐磨测试（弯曲耐磨法）2-6 ASTMD3886纺织品抗耐磨测试（彭胀隔膜法）2-7 ASTM D4157纺织品抗耐磨测试（圆筒摆动法）2-8 ASTM D4158纺织品抗耐磨测试（均衡耐磨法）2-9 AAATCC 93纺织品抗耐磨测试（加速器法）3. 术语3-1 定义：本方法中用到的其它纺织定义，请参照ASTMD123。
3-2 本方法中的定义：3-2-1 耐磨：通过与另一表面磨擦而使得原料某些部位的损耗。
3-2-2 耐磨循环：在马丁代尔耐磨仪中完成一个完整的几何图形所需的运动圈数。
3-2-3 循环：在马丁代尔耐磨中，一个完整的Lissajous曲线需运动16图。
3-2-4 Lissajous图形：一个几何图形，开始时为一条直线，再慢慢地变宽成为一个椭圆，之后又变窄，最后又成为一条直线，整个循环需16圈。
3-2-5 圈：马丁代尔耐磨仪最外两个齿轮运转一个周。
3-2-6 纺织品预调湿标准大气压：相对湿度为10-25%，温度不可超过50℃。
3-2-7 纺织品调湿标准大气压：纺织品测试的标准环境为相对湿度65±2%，温度为21±1℃。
4. 原理4-1 耐磨测试是指在已知的压力和磨擦方式的条件下，将试样按一几何图形轨迹磨擦，图形刚开始为一直线，接下来变得越来越宽并形成为一个椭圆形，之后又变窄，最后沿原直线相对方向又形成一直线。
将试样沿上述轨迹重复磨擦直至规定的圈数，11-3描述了不同的方法来评定其抗耐磨性能。
5. 意义和实用性5-1 本方法在商业一般认为不是很好，本方法在商业对比测试中的精度较差，这是由于耐磨测试仪本身的性质原因，采用相同的测试仪，不论是在内部还是与外部对比测试中，经常得到不同的测试结果。
尽管建议不要采用本方法来作为商业测试，但它还是被广泛应用并认为较好，尤其是在美国以外的国家。
5-1-1 在商业上，一旦由于测试结果的不同而产生争执时，买卖双方应该做一些对比测试，以便查清两家实验室间的差异所在。
建议选用权威机构来做对比可能会更好。
同时，两方选择的样品应保证一致，一般的做法是两方采用随机抽样的办法，以查清整个的水平情况。
一旦发现两方有差异，应尽快纠正统一，否则必须向对方解释结果差异的原因。
5-2 耐磨测试受测试的条件影响很大，例如耐磨布的性质、试样在耐磨布上动作的差异、试样的张力、试样与耐磨布之间的压力、试样的尺寸变化都会影响其耐磨性能。
5-3 由于在指定测试中耐磨布的改变而导致本测试结果不同，耐磨布应定期更换，并定期与标准作检查，耐磨布只能使用一次，并到达使用极限后也应更换。
采用坚硬的金属或等同的表面可作为耐久的耐磨板，这时在一系列的测试中，可不必相应地更换耐磨板，由于使用的实际情况不一致，相同的耐磨板在相同的时段里表面变化可能是不一致的。
由于表面整理物的改变，会造成耐久耐磨板的改变，另外由于测试样等其它物质的影响，需定期对耐久耐磨板予以清洁。
评定的方式及不同的评定员也会影响最终的耐磨测试结果。
5-4 通过实验室由仪器测出的纺织品抗耐磨性能可作为在实际中的纺织品服用性能指标及其耐久性的评定。
5-5 常规评定耐磨应用于所有类型的织物，这包括机织物、无纺布、针织服装面料、家纺布、工业用布、地毯等。
这样存在许多不同类型的耐磨测试仪、耐磨布、测试条件、测试程序、评价耐磨方法及结果的解释等。
5-6 所有用来测定耐磨的测试方法和仪器，如果其差得较远，其由不同的实验室及不同的操作人员而得出的结果相差天差地远。
但是这些方法被广泛采用。
5-7 既然存在一个测定耐磨的定义，因此有必要采用标准的方法，这能将问题明晰，及尽可能减少争论。
6. 仪器和原料6-1 马丁代尔耐磨测试仪及以下可更换的项目：6-1-1 标准耐磨布：平纹、杂交精毛纺布，规格如下：标准耐磨羊毛布的规定6-1-2 标准羊毛毡，布重为22±1.5 OZ/Yd2，厚度为3±0.3mm。
6-1-3 海绵泡沫垫：厚为3±0.3mm，密度为29～31kg/m3,硬度为38.23～47.22 lbs。
6-1-4 切样器，切出的试样直径分别为38mm和140mm。
6-1-5 AATCC变色灰卡。
纺织品抗耐磨测试（马丁代尔法）（ASTM D4966）1.范围1.1.本方法用马丁代尔测试仪测试织物的耐磨性。
此法适用于各种织物﹐不适合于厚度超过2mm(0.08in.)的起绒织物。
2.原理2.1.在已知的压力下﹐将安装在试样夹上的试样与标准磨擦布以一定的几何图形相互磨擦。
3.设备和材料3.1.马丁代尔耐磨测试仪。
3.2.标准毛毡﹕克重750±50g/m2(22±1.5oz/yd2),厚度3±0.3mm(0.12±0.01in.)。
3.3.标准磨擦布﹕是一种羊毛制成的精梳平纹织物(克重195g/m2)。
3.4.聚氨酯泡沫﹐密度29-31kg/m3,厚度3±0.01mm,硬度170-210N。
3.5.取样器﹕直径38mm(1.5in.)和140mm(5.5in.)两种。
3.6.AATCC变色灰卡。
4.试样准备4.1.从样品中用取样器剪取3个直径38mm试样。
4.2.试样测试前应放在21±1℃﹐65±2%的环境中根据D1776调湿。
5.测试程序5.1.所有测试过程都在标准大气下完成。
5.2.在每个磨台上依次放置一片直径140mm毛毡﹐140mm标准磨擦布﹐用重锤把磨擦布﹑毛毡压平(确保无褶皱﹐若不平则重复以上过程)﹐固定好圆环。
(固定磨料使机织物经纬纱分别平行于机器的边框)。
5.3.用试样夹将试样夹住﹐并使其正面朝下﹐若试样轻于500g/m2,则在试样与试样夹间衬垫38mm的聚氨酯泡沫﹐试样重于500g/m2,则不需放置泡沫。
5.4.将试样夹置于磨台上﹐加上所需的压力﹐对于服用织物须加9±0.2kpa的压力﹐装饰用织物加12±0.3kpa的压力。
5.5.计数器需调至零位﹐预置适当的次数﹐启动机器。
5.6.仪器自停后﹐取出试样观察评估其进程﹐估计继续实验所需的次数﹐当接近实验终止点时﹐减少两次检查间的磨擦次数。
需用剪刀把试样在试验中产生的毛粒小心剪去。
5.7.实验终止条件如下﹕5.7.1.机织物被磨断两根或两根以上纱线﹐针织物被磨至一破洞为止。
5.7.2.试样颜色被磨褪或其外表变形会引起消费者抱怨时﹐可算作实验终止。
5.7.2.1.颜色被磨褪的程度可以用AATCC变色灰卡对比达到3级时为实验终止。
5.7.2.2.由试样磨擦前后的质量损失百分比决定。
5.8.记录实验终止时的磨擦次数。
6.报告6.1.参考标准﹐仪器型号﹑所用实验方法及所用的压力。
6.2.根据所选实验终止条件记录以下内容﹕6.2.1.机织物被磨断二根或二根以上纱线﹑针织物被磨至一破洞时的平均磨擦次数。
6.2.2.记录试样颜色褪色达到灰卡3级时的平均磨擦次数。
6.2.3.如果使用任何其它评估磨擦的影响时﹐应描述所使用的方法。
6.2.4.记录所用试样实验前﹑后的质量(mg计)计算质量损失或使用下面公式计算质量损失百分比。
〔(A-B)/A〕X 100A=摩擦前质量B=摩擦后质量7.注意事宜7.1.在做每个新的试样前或试样磨擦50﹐000次仍未试验终止都须更换标准磨擦布。
7.2.保证试样为圆形。
7.3.检查标准磨擦布是否沾污或磨损﹐若发生则更换标准磨擦布。
ASTM D4966-98（2004重新确认）纺织品耐磨性试验方法（马丁代尔磨损试验仪法）1. 适用范围 1.1 本试验方法是使用马丁代尔磨损试验仪测定纺织品的耐磨性能。
使用这个方法可以进行所有种类纺织品的试验,但是对于绒毛深度超过0.08 in.(2 mm)的织物, 可能遇到困难。
1.2 以时-磅单位标示的数值被确定为是标准；以国际单位制(SI) 单位表示的数值仅供作参考1.3 本标准不准备叙述与其应用有关的全部安全问题。
在使用前建立适当安全和健康措施, 并确定适用的规定界限,则是本标准使用者的责任。
注1——测定纺织品耐磨性的其他方法在试验方法D3884、D3883、D3836、D4157、D4158 和AATCC-93 中叙述。
2. 引用文件2.1 ASTM 标准：D 123 与纺织品有关的术语D l776 试验用纺织品的调湿规程D3884 纺织品耐磨性试验方法(旋转式平台，双头法)D3885 纺织品耐磨性试验方法（曲磨法）D3886 纺织品耐磨性试验方法（充气膜片法）D4157 纺织品耐磨性试验方法（摆动滚筒法）D4158 纺织品耐磨性试验方法（均匀磨损法）2.2 AATCC方法与操作程序：评定方法1——评定变色用的灰色样卡试验方法93——纺织品耐磨性：叶轮滚动法3. 术语3.1 定义：本试验方法所用的其他纺织品术语的定义 , 参见 D123术语。
3.2 本标准专用术语定义：3.2.1 磨损 (名词)一一材料的任何部分与另一表面相摩擦而破损。
3.2.2 磨动循环 (名词)一一在马丁代尔试验仪上完成几何形状所需的移动总数。
3.2.3 循环 (名词)一一在马丁代尔试验仪上完成一个利萨如图形所需的16次移动。
3.1.4 利萨如图形(名词)——以直线开始,然后加宽变成椭圆形,并且变窄再次变成直线。
在一个利萨如图形中有16次移动。
3.2.5 移动(名词)——马丁代尔试验仪的两个外齿轮的一次转动。
3.2.6 纺织品预调湿用的标准大气 (名词)一一具有10%---23%相对湿度和不超过122℉（50℃）的温度的大气。
3.2.7 纺织品试验用标准大气(名词)一一供试验用的大气,在此大气下空气维持在65±2% 相对湿度和70±2℉（21±2℃）温度。
