变压器的各类中性点接地知识

主变压器中性点接地方式
(1)对于主变压器110kV及以上侧中性点:
l)330kV及以上变压器的中性点宜全部接地。

2)发电厂有多台220kV及以下升压变压器时，应有1~2台变压器中性点接地。

3) 凡是自耦变压器，其中性点需要直接接地或经小电阻接地。

4) 终端变电所的变压器中性点一般不接地。

5) 中、低压侧有电源的变电站或枢纽变电站每条母线应有一台变压器中性点接地。

6) 所有普通变压器的中性点都应经隔离开关接地，以便于调度灵活选择接地点。

当变压器中性点可能断开运行时，若该变压器中性点绝缘不是按线电压设计的应在中性点装设避雷器保护。

7)变压器中性点接地数量应使电网短路点的综合零序电抗与综合正序电抗之比X/X1不大于3:X/X,尚应大于1~1.5，以使单相接地短路电流不超过三相短路电流。

(2)主变压器6~66kV侧中性点采用不接地或消弧线圈接地方式。

电力系统中性点接地方式有两大类:一类是中性点直接接地或经过低阻抗接地，称为大接地电流系统；另一类是中性点不接地，经过消弧线圈或高阻抗接地，称为小接地电流系统。

其中采用最广泛的是中性点接地、中性点经过消弧线圈接地和中性点直接接地等三种方式。

(一)中性点不接地系统当中性点不接地的系统中发生一相接地时，接在相间电压上的受电器的供电并未遭到破坏，它们可以继续运行，但是这种电网长期在一相接地的状态下运行，也是不能允许的，因为这时非故障相电压升高，绝缘薄弱点很可能被击穿，而引起两相接地短路，将严重地损坏电气设备。

所以，在中性点不接地电网中，必须设专门的监察装置，以便使运行人员及时地发现一相接地故障，从而切除电网中的故障部分。

在中性点不接地系统中，当接地的电容电流较大时，在接地处引起的电弧就很难自行熄灭。

在接地处还可能出现所谓间隙电弧，即周期地熄灭与重燃的电弧。

由于电网是一个具有电感和电容的振荡回路，间歇电弧将引起相对地的过电压，其数值可达(2.5～3)Ux。

这种过电压会传输到与接地点有直接电连接的整个电网上，更容易引起另一相对地击穿，而形成两相接地短路。

在电压为3-10kV 的电力网中，一相接地时的电容电流不允许大于30A，否则，电弧不能自行熄灭。

在20～60kV 电压级的电力网中，间歇电弧所引起的过电压，数值更大，对于设备绝缘更为危险，而且由于电压较高，电弧更难自行熄灭。

因此，在这些电网中，规定一相接地电流不得大于10A。

(二)中性点经消弧线圈接地系统当一相接地电容电流超过了上述的允许值时,可以用中性点经消弧线圈接地的方法来解决，该系统即称为中性点经消弧线圈接地系统。

消弧线圈主要有带气隙的铁芯和套在铁芯上的绕组组成，它们被放在充满变压器油的油箱内。

绕组的电阻很小，电抗很大。

消弧线圈的电感，可用改变接入绕组的匝数加以调节。

显然，在正常的运行状态下，由于系统中性点的电压三相不对称电压，数值很小，所以通过消弧线圈的电流也很小。

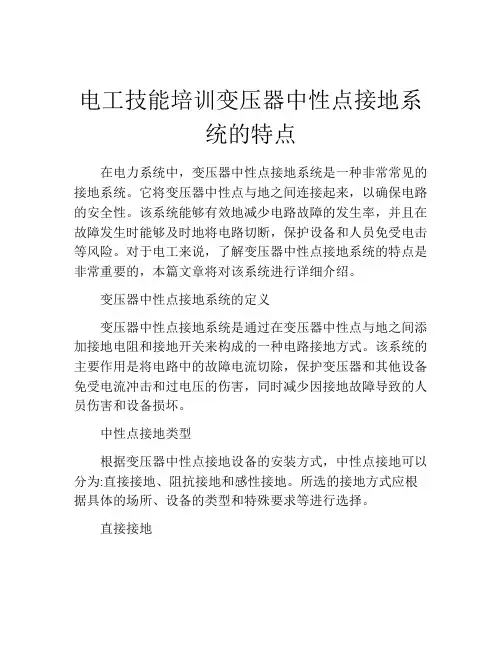

电工技能培训变压器中性点接地系统的特点在电力系统中，变压器中性点接地系统是一种非常常见的接地系统。

它将变压器中性点与地之间连接起来，以确保电路的安全性。

该系统能够有效地减少电路故障的发生率，并且在故障发生时能够及时地将电路切断，保护设备和人员免受电击等风险。

对于电工来说，了解变压器中性点接地系统的特点是非常重要的，本篇文章将对该系统进行详细介绍。

变压器中性点接地系统的定义变压器中性点接地系统是通过在变压器中性点与地之间添加接地电阻和接地开关来构成的一种电路接地方式。

该系统的主要作用是将电路中的故障电流切除，保护变压器和其他设备免受电流冲击和过电压的伤害，同时减少因接地故障导致的人员伤害和设备损坏。

中性点接地类型根据变压器中性点接地设备的安装方式，中性点接地可以分为:直接接地、阻抗接地和感性接地。

所选的接地方式应根据具体的场所、设备的类型和特殊要求等进行选择。

直接接地直接接地是将变压器中性点与地直接连接的接地方式。

其主要特点是结构简单、成本低、维护方便，但由于接地电流大，可能会产生较严重的火灾或设备闪烧等危险。

阻抗接地阻抗接地是将变压器中性点接地通过设置接地电阻进行限流和保护的一种接地方式。

其主要特点是接地电流小，可限制接地故障电流，并能减轻电气火灾的危险。

但由于需要添加接地电阻，会增加系统成本。

感性接地感性接地是将变压器中性点通过感性电流限制器进行接地，以减小接地电流的一种接地方式。

其主要特点是接地电流小，可减少故障因接地造成的电流尖峰冲击，具有较高的安全性，但由于感应电路的复杂性，会增加系统成本。

中性点接地系统的特点1. 增加电力系统稳定性中性点接地系统能够保证电力设备的稳定性，构建可靠的接地电路，减少电气线路的故障率。

它能够有效地保障电力设备的安全稳定运行，降低因接地故障造成的线路过载和设备损坏等风险。

2. 确保人员安全中性点接地系统能够减小接地电流的大小，减少因电流过载导致的电气火灾危险性。

主变压器35kV中性点接地⽅式分析三相交流电⼒系统中中性点与⼤地之间的电⽓连接⽅式，称为电⽹中性点接地⽅式。

中性点接地⽅式对电⽹的安全可靠性、经济性有很⼤影响；同时直接影响系统设备绝缘⽔平的选择、过电压⽔平及继电保护⽅式、通讯⼲扰等。

⼀般来说，电⽹中性点接地⽅式也就是变电站中变压器的各级电压中性点接地⽅式。

以电缆为主的配电⽹，当发⽣单相接地故障时，其接地残流较⼤，运⾏于过补偿的条件也经常不能满⾜。

我国ll0kV及以上电⽹⼀般采⽤⼤电流接地⽅式，即中性点有效接地⽅式 (在实际运⾏中，为降低单相接地电流，可使部分变压器采⽤不接地⽅式)，包括中性点直接接地和中性点经低阻接地。

这样中性点电位固定为地电位，发⽣单相接地故障时，⾮故障相电压升⾼不会超过1.4倍运⾏相电压；暂态过电压⽔平也较低；故障电流很⼤，继电保护能迅速动作于跳闸，切除故障，系统设备承受过电压时间较短。

因此，⼤电流接地系统可使整个系统设备绝缘⽔平降低，从⽽⼤幅降低造价。

6～35kV配电⽹⼀般采⽤⼩电流接地⽅式，即中性点⾮有效接地⽅式。

包括中性点不接地、⾼阻接地、经消弧线圈接地⽅式等。

在⼩电流接地系统中发⽣单相接地故障时，由于中性点⾮有效接地，故障点不会产⽣⼤的短路电流，因此允许系统短时间带故障运⾏。

这对于减少⽤户停电时间，提⾼供电可靠性是⾮常有意义的。

⼀、分析35kV侧中性点接地⽅式。

根据DL／T620—1997 交流电⽓装置的过电压保护和绝缘配合》规程中3.1.2条规定：⾦属杆塔的架空线路构成的系统和所35kV、66kV系统当单相接地故障电容电流超过10A⼜需在接地故障条件下运⾏时，应采⽤消弧线圈接地⽅式。

建设容量49.5MW，35kV侧单相接地电容电流约为24A，且风电场35kV集电线路采⽤架空线为主电缆为辅的混合输电⽅案，因此5kV侧中性点采⽤经消弧线圈接地⽅式。

当35kV侧中性点通过消弧线圈接地，线路发⽣单相接地故障时，不会瞬时跳闸，⼀般允许2h持续运⾏，以便寻找和处理事故。

,我们大家一直说的变压器中性点接地方式,其实是这个变压器所在的整个电压力系统的问题,而不单单是变压器中性点采用什么接地方式,这个是需要注意的.那么电力系统的中性点接地方式有那几种呢?主要有五种:1.不接地 2.经电阻接地 3.经阻抗接地 4.经消弧线圈(消弧电抗)接地 5.直接接地那么平常我们说的大电流接地系统和小电流接地系统是根据电流的大小,把上面的几种接地方式归类.有的书上是这样解释的,我感觉不错,说出来共大家参考:以系统的零序电抗X0和正序电抗X1的比值X0/X1的大小来决定.凡是X0/X1≤4~5的系统,属于大电流接地系统;X0/X1≥4~5的系统属于小电流接地系统.那么根据电力系统的实际情况,具体采用那种接地方式,需要综合很多方面的原因.我说说自己知道的几条:1.供电的可靠性与故障范围,有一些电力系统给一些非常用要的工厂公司,或者民用等,要求单相接地故障条件下运行.在中性点不接地系统中若发生单相接地可不跳闸,而直接接地系统就的跳闸.2.系统中内过电压的倍数问题,在小电流接地系统中,内过电压是在线电压的基础上产生和发展的,相对绝缘要求高,因为过电压的数值大.在大电流接地系统中,内过电压是在相电压的基础上产生的.3.电力系统的绝缘水平,电力设备的绝缘水平主要解决于大气过电压和内过电压,中性点直接接地可使内过电压降低20%~30%.因而这种系统的绝缘工频耐压水平也相应降低20%左右.从过电压与绝缘水平的观点看,中性点直接接地比经消弧线圈接地好,而消弧线圈接地比不接地好,这就是为什么11KV及其以上线路都选用有效接地方式了,主要就是降低对绝缘的要求.330KV及500kv系统中不允许变压器中性点不接地运行.都是为了降低对绝缘的要求.4.系统稳定性方面.在中性点直接接地系统中发生一相接地时,由于短路电流很大,电压的极距下降和输电线路的切断,可能导致系统动态稳定的破坏;而中性点不接地或经消弧线圈接地,就没有这个问题.5.断路器检修方面,因中性点有效接地时,单相接地故障电流大,需要断路器跳闸,频繁.那么断路器检修次数相应上升.二.变压器中性点在什么情况下需要装设保护装置.中性点装设保护,首先应该对于单个(不对应系统)变压器中性点不接地运行时的情况,是否需要装设保护的问题.如直接接地系统中的中性点不接地变压器,而且此变压器是分级绝缘,那么一定要装设保护了,中性点绝缘未按线电压设计,为了防止因断路器非同期操作,线路非全相运行或断线,或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行,引起中性点的避雷器爆炸和变压器绝缘损坏,应在变压器中性点装设保护间隙或将保护间隙与避雷器并接.如中性点的绝缘按线电压设计,非直接接地系统中的变压器中性点一般不用装设保护装置.但多雷区进线变电所应装设保护装置,中性点接有消弧绕组的变压器,如有单进线运行的可能,也应在中性点装设保护装置产品概述110kV、220kV是供电网络的主要电压等级，由于电压很高, 中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。

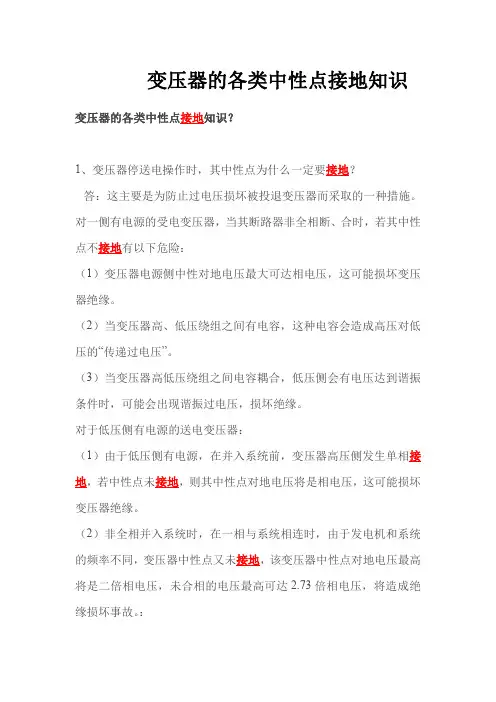

变压器的各类中性点接地知识变压器的各类中性点接地知识？1、变压器停送电操作时，其中性点为什么一定要接地？答：这主要是为防止过电压损坏被投退变压器而采取的一种措施。

对一侧有电源的受电变压器，当其断路器非全相断、合时，若其中性点不接地有以下危险：（1）变压器电源侧中性对地电压最大可达相电压，这可能损坏变压器绝缘。

（2）当变压器高、低压绕组之间有电容，这种电容会造成高压对低压的“传递过电压”。

（3）当变压器高低压绕组之间电容耦合，低压侧会有电压达到谐振条件时，可能会出现谐振过电压，损坏绝缘。

对于低压侧有电源的送电变压器：（1）由于低压侧有电源，在并入系统前，变压器高压侧发生单相接地，若中性点未接地，则其中性点对地电压将是相电压，这可能损坏变压器绝缘。

（2）非全相并入系统时，在一相与系统相连时，由于发电机和系统的频率不同，变压器中性点又未接地，该变压器中性点对地电压最高将是二倍相电压，未合相的电压最高可达2.73倍相电压，将造成绝缘损坏事故。

：2、变压器中性点间隙接地保护是怎样构成的？变压器中性点间隙接地保护采用零序电流继电器与零序电压继电器并联方式，带有0.5S的限时构成。

当系统发生接地故障时，在放电间隙放电时有零序电流，则使设在放电间隙接地一端的专用电流互感器的零序电流继电器动作；若放电间隙不放电，则利用零序电压继电器动作。

当发生间隙性弧光接地时，间隙保护共用的时间元件不得中途返回，以保证间隙接地保护的可靠动作。

3、对空载变压器送电时，变压器中性点必须接地。

答案电力系统的暂态稳定是指电力系统在某种运行方式下突然受到大的扰动后，经过一个机电暂态过程达到新的稳定运行状态或回到原来的稳定状态。

答：对空载变压器送电时，若中性点不接地会有以下危险：⑴变压器电源侧中性点对地电压最大可达相电压，这可能损坏变压器绝缘；⑵变压器的高、低压绕组之间有电容，这种电容会造成高压对低压的“传递过电压”；⑶当变压器高、低压绕组之间电容耦合，可能会出现谐振过电压，损坏绝缘。

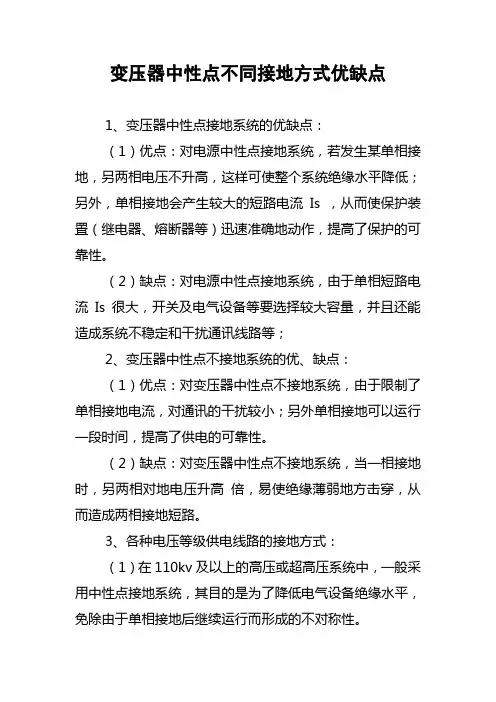

变压器中性点不同接地方式优缺点1、变压器中性点接地系统的优缺点：（1）优点：对电源中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低；另外，单相接地会产生较大的短路电流Is ，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可靠性。

（2）缺点：对电源中性点接地系统，由于单相短路电流Is 很大，开关及电气设备等要选择较大容量，并且还能造成系统不稳定和干扰通讯线路等；2、变压器中性点不接地系统的优、缺点：（1）优点：对变压器中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小；另外单相接地可以运行一段时间，提高了供电的可靠性。

（2）缺点：对变压器中性点不接地系统，当一相接地时，另两相对地电压升高倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。

3、各种电压等级供电线路的接地方式：（1）在110kv及以上的高压或超高压系统中，一般采用中性点接地系统，其目的是为了降低电气设备绝缘水平，免除由于单相接地后继续运行而形成的不对称性。

（2）工厂供电系统采用电压在1kv~35kv，一般为中性点不接地系统，因工厂供电距离短，对地电容小（Xc大），单相接地电流小，这样可以运行一段时间，提高了系统的稳定性和供电可靠性，对通讯干扰小等优点。

在煤矿井下，我国、西德等国禁止中性点接地，其主要目的是为安全，减小了单相接地电流，但即使小的单相接地电流，煤矿井下也不允许存在，因此在煤矿井下，安装有检漏继电器，就是当电网对地绝缘阻抗降低到危险值或人触及一相导体或电网一相接地时，能很快地切断电源，防止触电、漏电事故，提前切断故障设备。

（3）1kv以下的供电系统（380/220伏），除某些特殊情况下（井下、游泳池），绝大部分是中性点接地系统，主要是为了防止绝缘损坏而遭受触电的危险。

电⼒系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地⼤全!电⼒系统中性点运⾏⽅式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。

我国电⼒系统⽬前所采⽤的中性点接地⽅式主要有三种:即不接地、经消弧线圈接地和直接接地。

⼩电阻接地系统在国外应⽤较为⼴泛，我国开始部分应⽤。

1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等⽽相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位⼀致。

这时中性点接地与否对各相对地电压没有任何影响。

可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运⾏状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。

这种现象的产⽣，多是由于架空线路排列不对称⽽⼜换位不完全的缘故造成的。

在中性点不接地的三相系统中，当⼀相发⽣接地时:⼀是未接地两相的对地电压升⾼到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘⽔平应根据线电压来设计。

⼆是各相间的电压⼤⼩和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运⾏⼀段时间，这是这种系统的最⼤优点。

但不许长期接地运⾏，尤其是发电机直接供电的电⼒系统，因为未接地相对地电压升⾼到线电压，⼀相接地运⾏时间过长可能会造成两相短路。

所以在这种系统中，⼀般应装设绝缘监视或接地保护装置。

当发⽣单相接地时能发出信号，使值班⼈员迅速采取措施，尽快消除故障。

⼀相接地系统允许继续运⾏的时间，最长不得超过2h。

三是接地点通过的电流为电容性的，其⼤⼩为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发⽣电弧。

弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场⽽产⽣过电压，损坏电⽓设备或发展成相间短路。

故在这种系统中，若接地电流⼤于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。

2、中性点经消弧线圈接地的三相系统中性点不接地三相系统，在发⽣单相接地故障时虽还可以继续供电，但在单相接地故障电流较⼤，如35kV系统⼤于10A，10kV系统⼤于30A时，就⽆法继续供电。

1.变压器中性点的接地方式有几种?中性点套管头上平时是否有电压?
现代电力系统中变压器中性点的接地方式分为三种：中性点不接地；中性点经电阻或消弧线圈接地；中性点直接接地。

在中性点不接地系统中，当发生单相金属性接地时，三相系统的对称性不被破坏，在某些条件下，系统可以照常运行，但是其他两相对地电压升高到线电压水平。

当系统容量较大，线路较长时，接地电弧不能自行熄灭。

为了避免电弧过电压的发生，可采用经消弧线圈接地的方式。

在单相接地时，消弧线圈中的感性电流能够补偿单相接地的电容电流。

既可保持中性点不接地方式的优点，又可避免产生接地电弧的过电压。

随着电力系统电压等级的增高和系统容量的扩大，设备绝缘费用占的比重越来越大，采用中性点直接接地方式，可以降低绝缘的投资。

我国110、220、330kV及500kV系统中性点皆直接接地。

380V的低压系统，早期为方便的抽取相电压，也直接接地；现在新建的电厂，为保证供电可靠性，380V 低压系统多采用经高阻接地（照明变仍采用中性点直接接地方式）。

关于变压器中性点套管上正常运行时有没有电压问题，这要具体情况具体分析。

理论上讲，当电力系统正常运行时，如果三相对称，则无论中性点接地采用何种方式，中性点的电压均等于零。

但是，实际上三相输电线对地电容不可能完全相等，如果不换位或换位不当，特别是在导线垂直排列的情况下，对于不接地系统和经消弧线圈接地系统，由于三相不对称，变压器的中性点在正常运行时会有对地电压。

在消弧线圈接地系统，还和补偿程度有关。

对于直接接地系统，中性点电位固定为地电位，对地电压应为零。

变压器中性点接地方式优缺点的分析1.零序接地：零序接地指的是变压器的中性点通过零序电流予以接地，具体实施方式有星形接地和虚地法等。

零序接地的优点如下：（1）对系统的短路电流影响小。

由于变压器中性点接地，零序电流只有在发生相间短路时才会通过中性点，其他时候零序电流几乎为零，对系统的短路电流影响较小。

（2）提高系统的可靠性。

零序接地可以减小故障电流的大小，降低设备的故障损坏率，提高系统的可靠性。

（3）容错能力强。

当发生相间短路时，系统可以自动切断故障线路，减少对其他正常运行的线路的影响。

（4）适用范围广。

零序接地可以应用于不同电压等级和不同容量的变压器系统，具有较大的适用范围。

零序接地的缺点如下：（1）对设备安全影响大。

相间短路时，会形成高电压的电压极降。

如果设备绝缘不良，可能导致设备击穿，造成设备损坏。

（2）对故障的定位困难。

由于零序电流对地进行了接地，故障相地电流难以获得，因此对故障的定位会有一定的困难。

2.高阻抗接地：高阻抗接地指的是通过接地电阻来限制故障电流的流动。

高阻抗接地的优点如下：（1）降低设备损坏率。

高阻抗接地限制了故障电流的流动，减小了设备损坏的可能性。

（2）减少对系统的干扰。

高阻抗接地可以减少电网因短路引起的干扰，提高电网的稳定性和可靠性。

（3）提供多重故障电流路径。

高阻抗接地通过接地电阻的方式为故障电流提供多重路径，提高了设备的容错能力。

高阻抗接地的缺点如下：（1）设备造价较高。

高阻抗接地需要设置接地电阻器和监测装置，增加了设备的造价。

（2）需要额外的维护工作。

高阻抗接地需要定期检查接地电阻器的工作状态，进行维护和保养。

3.低阻抗接地：低阻抗接地指的是变压器中性点通过低阻抗接地装置进行接地。

低阻抗接地的优点如下：（1）对设备保护较好。

故障发生时，低阻抗接地可以迅速将故障电流引走，保护设备不受损坏。

（2）对故障定位有利。

低阻抗接地可以通过检测故障电流的幅值和相位来定位故障点，提高了故障定位的准确性。
