恒电位仪培训资料

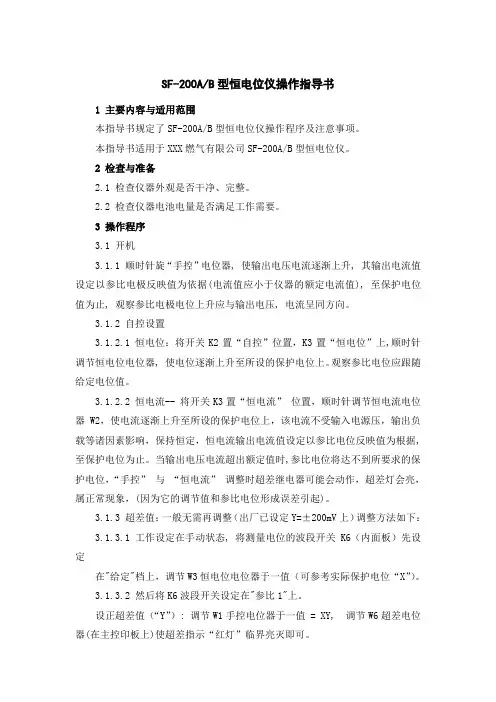

SF-200A/B型恒电位仪操作指导书1 主要内容与适用范围本指导书规定了SF-200A/B型恒电位仪操作程序及注意事项。

本指导书适用于XXX燃气有限公司SF-200A/B型恒电位仪。

2 检查与准备2.1 检查仪器外观是否干净、完整。

2.2 检查仪器电池电量是否满足工作需要。

3 操作程序3.1 开机3.1.1 顺时针旋“手控”电位器, 使输出电压电流逐渐上升, 其输出电流值设定以参比电极反映值为依据(电流值应小于仪器的额定电流值), 至保护电位值为止, 观察参比电极电位上升应与输出电压, 电流呈同方向。

3.1.2 自控设置3.1.2.1 恒电位：将开关K2置“自控”位置，K3置“恒电位”上,顺时针调节恒电位电位器, 使电位逐渐上升至所设的保护电位上。

观察参比电位应跟随给定电位值。

3.1.2.2 恒电流-- 将开关K3置“恒电流”位置，顺时针调节恒电流电位器W2，使电流逐渐上升至所设的保护电位上，该电流不受输入电源压，输出负载等诸因素影响，保持恒定，恒电流输出电流值设定以参比电位反映值为根据, 至保护电位为止。

当输出电压电流超出额定值时,参比电位将达不到所要求的保护电位，“手控”与“恒电流”调整时超差继电器可能会动作，超差灯会亮，属正常现象，(因为它的调节值和参比电位形成误差引起)。

3.1.3 超差值：一般无需再调整（出厂已设定Y=±200mV上）调整方法如下：3.1.3.1 工作设定在手动状态, 将测量电位的波段开关K6（内面板）先设定在"给定"档上，调节W3恒电位电位器于一值（可参考实际保护电位“X”）。

3.1.3.2 然后将K6波段开关设定在"参比1"上。

设正超差值（“Y”）: 调节W1手控电位器于一值 = XY, 调节W6超差电位器(在主控印板上)使超差指示“红灯”临界亮灭即可。

设负超差值（“Y”）: 调节 W1 手控电位器于一值 = X-Y, 调节主控印板W7超差电位器（在印板上）使超差指示“绿灯”临界亮灭即可。

HDY-Ⅰ恒电位仪(教学用)使用说明书一、简介HDY-I型恒电位仪可同时显示电流和恒电位值，可广泛应用于电化学分析及有机电化学合成等方面。

可通过USB接口（选配）与电脑相连接，使数据显示更加清晰直观，电路中采取了保护电路，具有安全性和可靠性，特别适合各大院校物化实验室使用。

二、技术指标（一）工作条件1、电源电压：～220V±10%50Hz2、环境温度：-5℃～40℃3、湿度：≤85%（二）技术指标1、恒电位范围：-1.9999V— 1.9999V±2.000V—±4.000V连续可调2、恒电流范围：-1.0000A—1.0000A分档±1A、±200mA、±20mA、±2mA、±200uA、±20uA、±2uA3、最大输出槽电压：±20V、±30V4、最大输出电流：±1A5、参比探头输入阻抗：＞1012Ω三、恒电位仪前面板功能说明恒电位仪前面板如下图所示，以作用化分为14个区：图一前面板示意图*区1用于仪器系统调零，有“电压调零”和“电流调零”，调零方法见“七、仪器调零及验收测试”。

*区2电源开关。

*区3是仪器功能控制按键区，有五个功能键：“平衡”、“恒电位”、“参比”或“恒电流”等工作方式,与该按键配合，区4的四个指示灯用于指示相应的工作方式。

5的两个指示灯用于指示所选择的负载状态，“模拟”状态时，选择仪器内部阻值约为10KΩ电阻作为模拟负载，“电解池”状态时，选择仪器外部的电解池作为负载。

7的两个指示灯用于指示负载工作状况的通断，“通”时仪器与负载接通，“断”时仪器与负载断开。

“恒电位”工作方式时，通过该按键可选择0～1.9999V或2～4V内给定恒电位范围；“恒电流”工作方式时，只能选择0～1.9999V的内给定恒电位范围。

与该按键配合，区6的两个指示灯用于指示所选择的内给定范围。

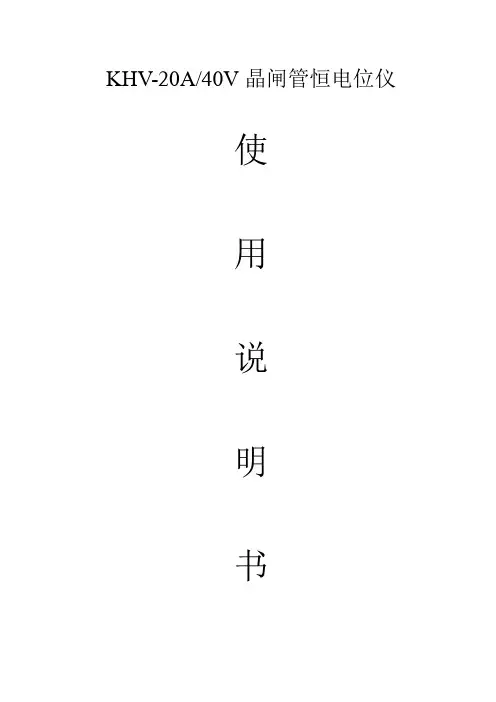

KHV-20A/40V晶闸管恒电位仪使用说明书KHV-20A/40V晶闸管恒电位仪使用说明书KHV-20A/40V晶闸管恒电位仪，是我公司采用了先进技术，研制生产的高性能恒电位仪，广泛应用于阴极保护的各种场所。

1.技术条件1.1使用环境温度：-20℃~+40℃1.2湿度：≤90%1.3安装倾斜度：≤5º1.4无易燃易爆和腐蚀气体的场所1.5使用海拔高度：≤2000米2.电气性能2.1性能参考：见表（一）2.2电磁件温升：≤80℃2.3绝缘强度：交流2000伏1分钟2.4噪音：≤60db(A)2.5交流输入、直流输出设有防雷击保护压敏电阻。

3.结构3.1结构布置产品为柜式结构，整流变压器（TB1）安装于柜体后下方，电容器（C7）及滤波电抗器安装于中部，晶闸管（KP1~KP6）安装于柜体后上方。

柜体的前下方为电器安装板，自上至下分别安装，控制电路板CU1、CU2、CU3交流接触（JC）熔断器（FU A、FU B、FU C、FU1~FU4）移相变压器（TB2），压敏电阻（YM1~YM3），最下方为交流进线端子（U、V、W、N）直流输出端子（+、-）以及控制线端子（X1）。

柜体内仪表门自上至下分别为：设备输出电压表（PV1），停止指示灯（XD1），运行指示灯（XD2），故障指示灯（XD3），参比电位表（PV2），输出电流表（PA），测量开关（K2），手动调节电位器（RV1），手动—自动转换开关（K1），自动调节电位器（RV2）以及停机（复位）—运行开关（K1）。

3.2外线尺寸及安装孔3.2.1外形尺寸：宽×深×高= 520 ×440 ×1000 mm3.2.2固定孔尺寸：宽×深= 440 ×340 mm4.主电路原理（参考恒电位仪原理图）三相交流电源U、V、W、N由端子和交流接触JC送到整流变压器TB初级，其次级电压经晶闸管KP1-6整流成所需要的直流电压，该直流电压，再经滤波器L、C滤波。

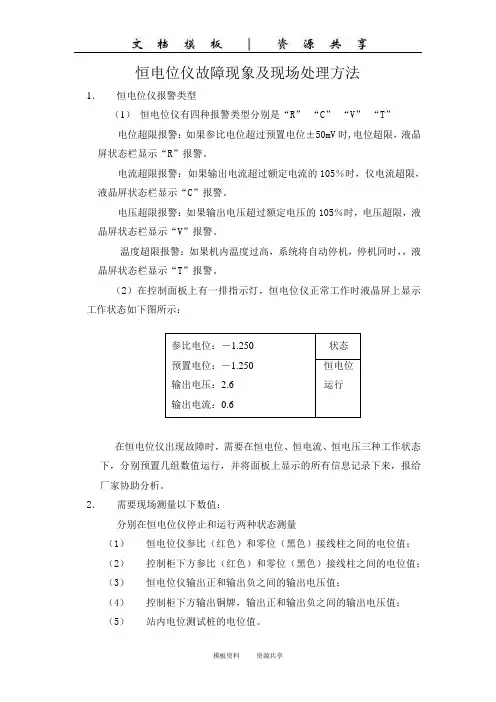

恒电位仪故障现象及现场处理方法1．恒电位仪报警类型（1）恒电位仪有四种报警类型分别是“R”“C”“V”“T”电位超限报警：如果参比电位超过预置电位±50mV时,电位超限，液晶屏状态栏显示“R”报警。

电流超限报警：如果输出电流超过额定电流的105％时，仪电流超限，液晶屏状态栏显示“C”报警。

电压超限报警：如果输出电压超过额定电压的105％时，电压超限，液晶屏状态栏显示“V”报警。

温度超限报警：如果机内温度过高，系统将自动停机，停机同时，，液晶屏状态栏显示“T”报警。

（2）在控制面板上有一排指示灯，恒电位仪正常工作时液晶屏上显示工作状态如下图所示：参比电位：－1.250 状态预置电位：－1.250 恒电位输出电压：2.6 运行输出电流：0.6在恒电位仪出现故障时，需要在恒电位、恒电流、恒电压三种工作状态下，分别预置几组数值运行，并将面板上显示的所有信息记录下来，报给厂家协助分析。

2．需要现场测量以下数值：分别在恒电位仪停止和运行两种状态测量（1）恒电位仪参比（红色）和零位（黑色）接线柱之间的电位值；（2）控制柜下方参比（红色）和零位（黑色）接线柱之间的电位值；（3）恒电位仪输出正和输出负之间的输出电压值；（4）控制柜下方输出铜牌，输出正和输出负之间的输出电压值；（5）站内电位测试桩的电位值。

3. 常见问题示例（1）阳极电缆或阴极电缆断现象：参比电位远小于预置电位，输出电压达到最大值，输出电流几乎为零，并伴有声光报警。

以30A/50V为例液晶屏如下图所示：参比电位：－0.780 状态预置电位：－1.250 恒电位输出电压：50.3 运行输出电流：0.0 RV处理方法：尽快沿线查找断点，接通后恒电位仪恢复正常。

（2）恒电位仪面板蜂鸣器坏现象：故障时只有闪光没有声音处理方法：更换蜂鸣器（3）控制柜参比零位防雷板被雷击现象：恒电位状态声光报警，参比电位显示不正常偏大或者偏小，输出电流和输出电压偏小或偏大，切换到另一台恒电位仪出现同样现象。

第七节阴保设备PS- 1LC恒电位仪1概述1.1前言PS- 1LC恒电位仪是采用国际标准设计的新一代产品，符合中华人民共和国石油天然气行业标准SY/T0036—99和企标Q/MDEC020-2002 （等效采用GB/T3859.1）的要求，产品的技术指标和品质得到了有效的保证。

PS—1LC恒电位仪广泛应用于对土壤、海水、化工等介质中的管道、电缆、码头、贮罐、舰船、冷却器等金属构筑物实施外加电流阴极保护。

通过PS —1LC恒电位仪的配套产品CBZ —3阴极保护控制台，还可实现数据远传和仪器的远控功能，达到智能化管理的目的。

b5E2RGbCAP1.2仪器的特点1.2.1数字显示输出电压、输出电流、控制电位和保护电位值。

1.2.2机上装有假负载，便于仪器自检和维修。

1.2.3仪器具有软起动、防雷击余波、抗50Hz工频干扰，以及限流、误差报警等功能。

1.2.4仪器具有运行状态自动切换功能，当无法进行恒电位控制时（如参比电极回路开路），恒电位仪会自动从恒电位工作状态切换到恒电流工作状态，并恒定在预先设定的电流值上。

p1EanqFDPw2主要技术指标2.1使用环境：温度：—15C〜45C相对湿度：20%〜90%气压：60〜106KPa2.2 输出电压：额定输出电压分10V、15V、30V、40V、54V、60V等规格，输出电压在额定输出电压的1 %〜100%范围内可调。

DXDiTa9E3d2.3 输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格，输出电流在额定输出电流的1 %〜100%范围内可调。

RTCrpUDGiT2.4 恒电位范围：一300mV〜一3000mV2.5恒电位精度：优于土5mV2.6恒电流精度：优于土2%2.7流经参比电流：w 3卩A2.8 误差报警：土30mV〜土100mV之间2.9 抗50Hz 干扰：w AC30V2.10纹波系数：w 5%2.11 电源：单相AC220 ± 10% 50Hz± 5%3基本工作原理3.1原理方框图：3.2恒电位仪基本工作原理当仪器处于“自动”工作状态时，给定信号（控制信号）和经阻抗变换器隔离后的参比信号一起送入比较放大器，经高精度、高稳定性的比较放大器比较放大，输出误差控制信号，将此信号送入移相触发器，移相触发器根据该信号的大小，自动调节脉冲的移相时间，通过脉冲变压器输出触发脉冲调整极化回路中可控硅的导通角，改变输出电压、电流的大小，使保护电位等于设定的给定电位，从而实现恒电位保护。

东营奥科培训资料（二）——恒电位仪技术指标
1. PS-1LC恒电位仪技术指标
使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：60～106KPa
输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V 等规格，输出电压在额定输出电压的1 %～100％范围内可调。

输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格，输出电流在额定输出电流的1 %～100%范围内可调。

恒电位范围：－300mV～－3000mV
恒电位精度：优于±5mV
恒电流精度：优于±2%
误差报警：±30mV～±100mV之间
抗50Hz干扰：≤AC30V
电源：单相AC220±10% 50Hz±5
2. PC-1B 恒电位仪技术指标
使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：86～106KPa
输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V，输出电压的可调范围不窄于1%额定输出电压。

输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A，输出电流的可调范围不窄于1%额定输出电流阴极保护材料。

恒电位范围： 0mV～－3000mV
恒电位精度：不大于5mV
恒电流精度：优于±2%
误差报警：±30mV～±100mV之间
抗交流干扰特性：在“参比电极”端子与“零位接阴”端子之间加入50Hz、30V干扰电压，保护电位值的变化不大于5mV。

电源：单相AC220±10% 50Hz±5。
