轻型门式刚架结构1.引言2.构造轻型门式刚架结构由水平梁和立柱构成，形成一个门型的结构。
这种结构的主要特点是梁柱节点简单，构造明了。
水平梁和立柱通过螺栓连接在一起，形成一个稳定的整体。
立柱一般设置在建筑物的四角，而横梁则负责承担水平荷载和重力荷载。
3.特点（1）重量轻：轻型门式刚架结构的主要材料是轻钢，因此整体结构的重量相对较轻，降低了施工成本和施工强度。
（2）施工便捷：轻型门式刚架结构采用模块化设计，构件预制，现场只需简单的机械操作和组装拼接即可完成，提高了施工效率。
（3）刚度较高：轻型门式刚架结构采用刚性的钢材构件，能够有效地抵抗风荷载和地震荷载，保证建筑物的稳定性和安全性。
（4）空间利用率高：轻型门式刚架结构不需要设置柱子，可以获得较大的内部空间，适合用作大跨度的建筑物。
（5）可更改性强：轻型门式刚架结构的构造灵活，可以根据实际需要灵活地添加或拆除构件，使得建筑物的形状和大小可以随意改变。
4.应用（1）工业厂房：轻型门式刚架结构适合用作工业厂房，可以满足大跨度、大空间的需求，并且能够有效地承受重荷和荷载。
（2）仓库：轻型门式刚架结构的组件可以简单地进行组装和拆卸，适合用作仓库，能够灵活地满足不同规模和用途的需求。
（3）体育馆：轻型门式刚架结构具有一定的美观性和功能性，在建造体育馆时，可以快速、经济地构建出稳定的建筑物。
（4）商业建筑：轻型门式刚架结构的外观造型简洁大方，适合用作商业建筑，能够与现代建筑风格相融合。
5.结论轻型门式刚架结构作为一种先进的建筑结构体系，具有重量轻、施工便捷、刚度高、空间利用率高等优点，在工业厂房、仓库、体育馆等领域得到了广泛的应用。
随着建筑技术的不断发展，轻型门式刚架结构将继续发挥其优势，成为未来建筑结构的重要发展方向。

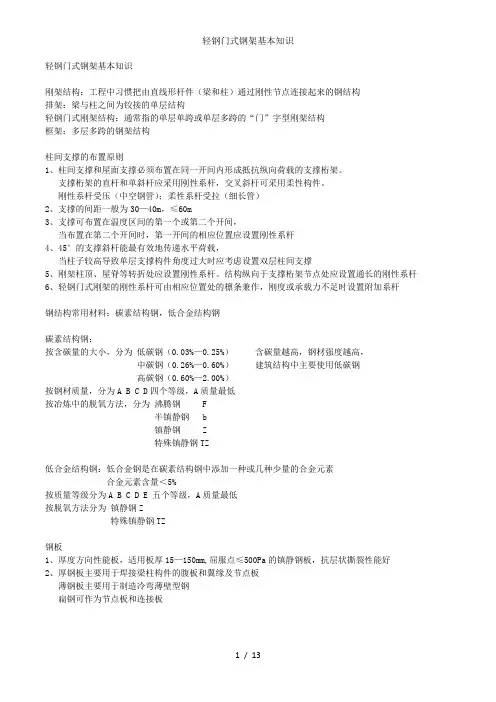

轻钢门式钢架基本知识刚架结构：工程中习惯把由直线形杆件（梁和柱）通过刚性节点连接起来的钢结构排架：梁与柱之间为铰接的单层结构轻钢门式刚架结构：通常指的单层单跨或单层多跨的“门”字型刚架结构框架：多层多跨的钢架结构柱间支撑的布置原则1、柱间支撑和屋面支撑必须布置在同一开间内形成抵抗纵向荷载的支撑桁架。
支撑桁架的直杆和单斜杆应采用刚性系杆，交叉斜杆可采用柔性构件。
刚性系杆受压（中空钢管）；柔性系杆受拉（细长管）2、支撑的间距一般为30—40m，≤60m3、支撑可布置在温度区间的第一个或第二个开间，当布置在第二个开间时，第一开间的相应位置应设置刚性系杆4、45°的支撑斜杆能最有效地传递水平荷载，当柱子较高导致单层支撑构件角度过大时应考虑设置双层柱间支撑5、刚架柱顶、屋脊等转折处应设置刚性系杆。
结构纵向于支撑桁架节点处应设置通长的刚性系杆6、轻钢门式刚架的刚性系杆可由相应位置处的檩条兼作，刚度或承载力不足时设置附加系杆钢结构常用材料：碳素结构钢，低合金结构钢碳素结构钢：按含碳量的大小，分为低碳钢（0.03%—0.25%）含碳量越高，钢材强度越高，中碳钢（0.26%—0.60%）建筑结构中主要使用低碳钢高碳钢（0.60%—2.00%）按钢材质量，分为A B C D四个等级，A质量最低按冶炼中的脱氧方法，分为沸腾钢 F半镇静钢 b镇静钢 Z特殊镇静钢TZ低合金结构钢：低合金钢是在碳素结构钢中添加一种或几种少量的合金元素合金元素含量＜5%按质量等级分为A B C D E 五个等级，A质量最低按脱氧方法分为镇静钢Z特殊镇静钢TZ钢板1、厚度方向性能板，适用板厚15—150mm,屈服点≤500Pa的镇静钢板，抗层状撕裂性能好2、厚钢板主要用于焊接梁柱构件的腹板和翼缘及节点板薄钢板主要用于制造冷弯薄壁型钢扁钢可作为节点板和连接板对钢材结构的质量要求受拉构件＞受压构件低温结构＞高温结构厚钢板结构＞薄钢板结构焊接结构构件＞螺栓连接的结构受动力荷载结构＞受静力荷载结构轻型钢结构：承重结构和维护结构都是薄钢板组成，一般钢板厚度＜16mm (8mm)轻型门式钢架结构体系1、主结构：横向钢架（包括中部和端部钢架）、楼面梁、托梁、支撑体系等2、次结构：屋面檩条，墙面檩条3、围护结构：屋面板，墙板4、辅助结构：楼梯、平台、扶栏5、基础荷载传递：外部荷载直接作用在维护结构上竖向和横向荷载通过次结构传递到主结构的横向门式钢架上依靠门式刚架的自身刚度抵抗外部作用纵向风荷载通过屋面和墙面支撑传递到基础上轻钢门式刚架结构的特点：自重轻，综合经济效益高，工业化程度高，施工速度快，柱网布置灵活，梁柱变截面，地震反应小主梁和主梁主要设计成刚接主梁和次梁主要设计成铰接最常用的是铰接柱角，需2次灌浆铰接柱脚和刚接柱脚的区别（施工里）1、铰接柱脚的垫板和柱子是一个整体，铰接柱脚需要二次灌浆2、刚接柱脚的垫板和基础是一个整体，并没有二次灌浆屋面钢结构：在混凝土结构上部搭建的钢结构屋面系统（屋面梁，檩条，屋面支撑，屋面板）当跨度较小时，可以使用平面变形结构当跨度较大时，可以使用人字梁形这种截面形式会造成跨中截面高度过高而使材料浪费当沿建筑物纵向要在外墙设置＞10m的开间，需要设置托梁低波纹和高波纹板屋面两者的区别在于肋高不同，从而排水效果也不同高屋面板的肋高较高，排水也比较通畅，一般适用于屋面坡度比较平缓的屋面，通常屋面坡度为1:20左右，最小坡度可以做到1:40低屋面板一般适用于屋面坡度较陡的屋面，常见的屋面坡度在1:10左右为防止金属屋面板漏水，最好采用高波纹屋面板，或尽量使屋面坡度大一点金属屋面板常用的连接形式：搭接，平接，扣件连接，直立连接高强螺栓可分为扭剪型和大六角型两种根据受力特性分为摩擦型高强螺栓，承压型高强螺栓摩擦型高强螺栓通过连接板间的摩擦力来传递剪力，按板层间出现滑动作为其承载能力的极限状态。
