轻型门式刚架结构1.引言2.构造轻型门式刚架结构由水平梁和立柱构成，形成一个门型的结构。
这种结构的主要特点是梁柱节点简单，构造明了。
水平梁和立柱通过螺栓连接在一起，形成一个稳定的整体。
立柱一般设置在建筑物的四角，而横梁则负责承担水平荷载和重力荷载。
3.特点（1）重量轻：轻型门式刚架结构的主要材料是轻钢，因此整体结构的重量相对较轻，降低了施工成本和施工强度。
（2）施工便捷：轻型门式刚架结构采用模块化设计，构件预制，现场只需简单的机械操作和组装拼接即可完成，提高了施工效率。
（3）刚度较高：轻型门式刚架结构采用刚性的钢材构件，能够有效地抵抗风荷载和地震荷载，保证建筑物的稳定性和安全性。
（4）空间利用率高：轻型门式刚架结构不需要设置柱子，可以获得较大的内部空间，适合用作大跨度的建筑物。
（5）可更改性强：轻型门式刚架结构的构造灵活，可以根据实际需要灵活地添加或拆除构件，使得建筑物的形状和大小可以随意改变。
4.应用（1）工业厂房：轻型门式刚架结构适合用作工业厂房，可以满足大跨度、大空间的需求，并且能够有效地承受重荷和荷载。
（2）仓库：轻型门式刚架结构的组件可以简单地进行组装和拆卸，适合用作仓库，能够灵活地满足不同规模和用途的需求。
（3）体育馆：轻型门式刚架结构具有一定的美观性和功能性，在建造体育馆时，可以快速、经济地构建出稳定的建筑物。
（4）商业建筑：轻型门式刚架结构的外观造型简洁大方，适合用作商业建筑，能够与现代建筑风格相融合。
5.结论轻型门式刚架结构作为一种先进的建筑结构体系，具有重量轻、施工便捷、刚度高、空间利用率高等优点，在工业厂房、仓库、体育馆等领域得到了广泛的应用。
随着建筑技术的不断发展，轻型门式刚架结构将继续发挥其优势，成为未来建筑结构的重要发展方向。
(完整版)轻型门式刚架结构轻型门式刚架结构轻型门式刚架结构由柱、梁和框架组成，是一种常用于工业建筑和仓储设施的结构形式。
它具有简单、强度高、施工方便等特点，被广泛应用于各个领域。
本文将详细介绍轻型门式刚架结构的设计原理、优势和应用。
一、设计原理轻型门式刚架结构的设计原理主要依据荷载分析和力学计算。
在设计过程中，首先需要确定建筑的功能和使用要求，确定受力和荷载特点，进而确定结构的尺寸和布置。
设计中要考虑荷载的作用点、方向和强度，合理选择材料，确保结构的安全性和可靠性。
此外，还需要考虑建筑的抗震性和防火性能。
二、优势轻型门式刚架结构相比传统的混凝土结构具有以下优势：1. 轻量化：轻型门式刚架主要采用钢材作为结构材料，具有自身重量轻的特点，可以减少地基要求，降低建筑物整体重量，减少地震对结构的影响。
2. 高强度：钢材具有高强度和刚性，能够承受较大的荷载，在相同跨度下可以采用较小的截面尺寸，提高空间利用率。
3. 灵活性：轻型门式刚架结构可以根据建筑物的需要进行自由组合和调整。
梁和柱的连接采用螺栓连接，方便拆卸和重组，适应建筑功能的改变。
4. 施工方便：轻型门式刚架结构可以在工厂预制，到工地后进行简单的安装和拼装。
相较于传统的混凝土结构，可以大大缩短施工周期，提高施工效率。
三、应用轻型门式刚架结构广泛应用于工业建筑、仓储设施和物流中心等领域。
具体应用包括但不限于以下几个方面：1. 工业厂房：轻型门式刚架结构适用于各种工业厂房，如制造厂、加工厂等。
其灵活的组合方式可以满足不同功能和要求，并且可以根据生产线进行合理布局。
2. 仓储设施：轻型门式刚架结构的大跨度和高强度特性，使其成为理想的仓储设施搭建方案。
可以用于货物的存储和物流中心的建设。
3. 体育馆和展览馆：轻型门式刚架结构的设计灵活性，使其成为体育馆和展览馆的首选结构形式。
可以根据需要设计出大跨度的空间，并且提供较好的观赏性。
4. 市政工程：轻型门式刚架结构可用于市政工程，如桥梁、隧道等。
门式刚架轻钢结构设计分析摘要：对于门式刚架而言，其属于轻型房屋钢结构中非常重要的一种结构形式。
在对门式刚架轻型钢结构进行实际设计的过程中，其设计阶段的不同，实际的特点也有极大的不同，在进行设计的过程中，必须要对其中实际存在的主要矛盾进行全面的了解并掌握，以结构设计的基本原则作为实际的依据，将科学合理的技术措施应用进来，最终使更加经济、耐久、安全的结构设计出来。
基于此，本篇文章主要对门式刚架轻钢结构的设计进行深入的分析和探讨。
关键词：门式刚架轻钢结构设计分析前言：就门式刚架轻型钢结构来讲，其主要有以下特点和特征：首先，就是形式非常多，其次，就是布置具备灵活性，最后就是可以使各种使用功能的厂房设计要求得以满足。
与以往的普通钢结构相比，门式刚架轻钢结构不但具备施工速度快的特点，还具备施工速度快的特点，不仅如此，其质量相对较轻，是普通钢结构的1/2~1/3，非常便于施工。
除此以外，门式刚架轻钢结构的主要结构不仅有主钢架，还有基础和支撑体系、抗风柱等。
1.门式刚架节点和梁柱连接设计在对门式刚架与柱进行实际连接的过程中，其必须要将刚接的方式采取进来，正常情况下，有以下几种方式，即腹板焊接、腹板栓接、翼缘焊接、翼缘栓接，而具体采取哪一种方式，则要依据与梁柱截面的大小以及实际摆放的位置。
在梁祝钢接的过程中，其最重要的保障就是梁柱节点端板，对于端板的摆放形式而言，其主要有以下三种，即横放、竖放和斜放，在对端板连接进行设计的过程中，IXUS要以实际承受最大的内力为基础进而进行设计。
如果实际的内力相对较小，在进行端板连接的谷草中，要以其承受不小于较小被连接构建截面承载力的一般为基础，进而进行设计。
在对主钢架构件进行实际连接的过程中，必须要将高强度的螺栓应用进来，进而对其连接，其主要包含两种类型，即承压型和摩擦型。
如果在对端板进行连接的过程中，其只会受到弯矩或者是轴向力的作用，又或者是实际的剪力比抗滑移承载力小很多，则可以不对端板的表面进行针对性的处理。
《建筑钢结构设计》复习思考题2016.11.24第1章轻型门式刚架结构1.单层门式刚架结构有哪些特点？（1）质量轻（2）工业化程度高，施工周期短（3）综合经济效益高（4）柱网布置比较灵活2.轻型门式刚架的适用范围及截面形式？柱脚形式？(1).屋面荷载较小，横向跨度为12～48m(2).没有吊车或设有中、轻级工作制吊车的厂房。
(3).当厂房横向跨度不超过15m，柱高不超过6m时，屋面刚架梁宜采用等截面刚架形式。
当厂房横向跨度大于15m，柱高超过6m时，宜采用变截面刚架形式。
门式刚架柱脚分为铰接和刚接两种连接形式。
当吊车起重量≥5吨时应考虑设置刚性柱脚。
当有桥式吊车或刚架侧向刚度过弱时为刚接柱脚。
3.什么是摇摆住？摇摆柱：梁柱节点铰接连接4.门式刚架柱间支撑的布置原则是什么？柱间支撑的间距应根据房屋柱距、纵向受力情况、温度以及安装条件确定，无吊车时宜取30m-45m，端部柱间支撑宜设置在第一或第二柱间。
●当房屋高度较大时，柱间支撑应分层设置；有吊车时，下层柱间支撑宜设置在温度区中部。
柱间支撑间距不大于50m。
●端部柱间支撑考虑温度应力影响宜设置在第二柱间。
5.门式刚架所受的荷载有哪些？风荷载在规范中是怎么考虑的，风荷载标准值如何计算？风荷载系数是什么？风荷载系数 w考虑了结构内、外风压最大值组合。
风可以从任意方向吹来，需要考虑“鼓风效应”（+i）和“吸风效应”（-i）分别与外部压力系数组合的两种工况。
设计时，两种工况均需要考虑，取最不利工况。
6.荷载效应组合的原则是什么？（1）屋面均布活荷载不与雪荷载同时考虑，应取两者中的较大者（2）积灰荷载应与雪荷载或屋面均布活荷载中的较大者同时考虑（3）施工或检修集中荷载不与屋面材料或檩条自重以外的其他荷载同时考虑（4）多台吊车的组合应符合《荷载规范》的规定（5）当需要考虑地震作用时，风荷载不与地震作用同时考虑7.刚架侧移计算的原则是什么？（1）变截面门式刚架柱顶侧移应采用弹性分析方法确定。

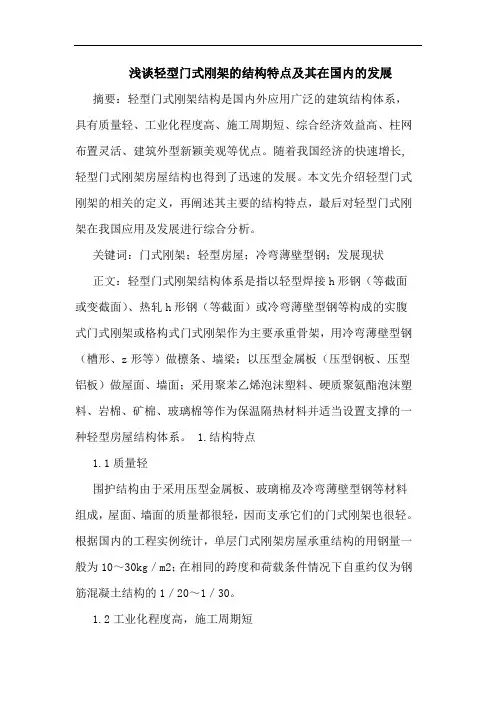

浅谈轻型门式刚架的结构特点及其在国内的发展摘要：轻型门式刚架结构是国内外应用广泛的建筑结构体系，具有质量轻、工业化程度高、施工周期短、综合经济效益高、柱网布置灵活、建筑外型新颖美观等优点。
随着我国经济的快速增长, 轻型门式刚架房屋结构也得到了迅速的发展。
本文先介绍轻型门式刚架的相关的定义，再阐述其主要的结构特点，最后对轻型门式刚架在我国应用及发展进行综合分析。
关键词：门式刚架；轻型房屋；冷弯薄壁型钢；发展现状正文：轻型门式刚架结构体系是指以轻型焊接h形钢（等截面或变截面）、热轧h形钢（等截面）或冷弯薄壁型钢等构成的实腹式门式刚架或格构式门式刚架作为主要承重骨架，用冷弯薄壁型钢（槽形、z形等）做檩条、墙梁；以压型金属板（压型钢板、压型铝板）做屋面、墙面；采用聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料、岩棉、矿棉、玻璃棉等作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系。
1.结构特点1.1质量轻围护结构由于采用压型金属板、玻璃棉及冷弯薄壁型钢等材料组成，屋面、墙面的质量都很轻，因而支承它们的门式刚架也很轻。
根据国内的工程实例统计，单层门式刚架房屋承重结构的用钢量一般为10～30kg／m2；在相同的跨度和荷载条件情况下自重约仅为钢筋混凝土结构的1／20～1／30。
1.2工业化程度高，施工周期短轻型门式刚架结构的主要构件和配件均为工厂制作，质量易于控制和保证，工地安装方便。
除基础施工外，基本没有湿作业，现场施工人员的需要量也很少。
构件之间的连接多采用高强度螺栓连接，这是安装迅速的一个重要因素，但必须注意设计为刚性连接的节点，应具有足够的转动刚度。
1.3综合经济效益高轻型门式刚架结构由于材料价格的原因其造价虽然比钢筋混凝土结构等其他结构形式略高，但由于采用了计算机辅助设计，设计周期短；构件采用先进自动化设备制造；原材料种类较少，易于采购、运输；所以，门式刚架结构的工程周期短，资金回报快，投资效益高。
1.4柱网布置比较灵活传统的结构形式由于受屋面板、墙板尺寸的限制，柱距多为6m，当采用 12m柱距时，需设置托架及墙架柱。
【专业知识】轻型门式刚架结构的结构特点
【学员问题】轻型门式刚架结构的结构特点？
【解答】（1）主体结构采用门式刚架，刚架可以是单跨、双跨或多跨，还可带附跨。
把中柱做成摇摆柱体现了材料集中使用的原则。
（2）采用变化构件截面的手段以适应弯矩变化是门式刚架轻型化的技术措施之一。
柱脚常用铰接，（当有桥式吊车时用等截面、柱脚固定）。
（3）刚架间距一般6m左右，亦可采用7.5~9m，间距太大将增加檩条的用钢量。
温度区段长度：
纵向小于等于300m；横向小于等于150m.
当不超过以上数值时，一般情况下可不考虑温度应力和温度变形的影响。
柱间支撑的纵向水平刚度较单独柱大得多（约10～20倍），故厂房纵向温度变形的不动点接近于柱间支撑的中点（有两道柱间支撑时，为两支撑距离的中点）。
新规范增加：当有计算依据时，温度区段长度可适当加大，是考虑到影响温度区段长度限值的因素较多，在规范中无法逐一反映，让设计人员根据具体情况考虑增减。
当温度区段长度超过规范规定的数值时，应进行温度应力的计算或设置温度伸缩缝。
温度伸缩缝的两种做法：
a.在搭接檩条的螺栓连接处采用长圆孔；
b.设置双柱。
此外，吊车梁与柱的连接宜采用长圆孔。
（4）刚架斜梁的坡度取决于屋面排水坡度，一般i=1/8~1/20.
减小构件腹板厚度，一般腹板壁厚在4~10mm，（4mm是规程规定的下限），主要利用腹板截面的屈曲后强度。
《门式刚架轻型房屋钢结构技术规程》CECS102：2002推荐采用Q235、Q345钢材。
（5）檩条采用冷弯薄壁型钢，截面一般为C型钢或Z型钢（坡度较大时，可以做到主轴与地面平行）。
檩条壁厚一般1.5~3.0mm，1.5mm为规范规定的下限。
新修定的国家标准《冷弯薄壁型钢结构技术规范》GB50018-2002已取消了壁厚6mm 上限的规定，板厚由设计者自行掌握（未试验），我国目前已能生产12.5mm厚的冷弯薄壁型钢。

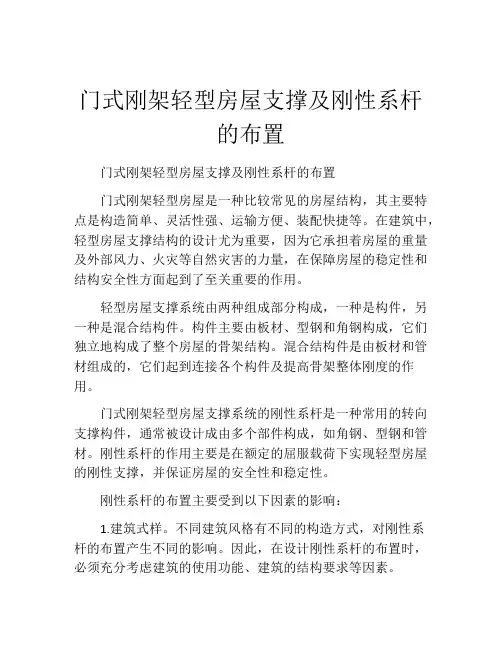

（6）支撑体系：
必须设屋盖支撑系统和柱间支撑系统。
屋盖支撑布置在温度区段的两端或端部第二开间（此时第一开间设刚性系杆）。
柱间支撑设在与屋盖支撑相同的柱间，无吊车时，间距一般30~45m，不大于60m.有吊车时柱间支撑宜设在温度区段中部。
支撑一般为十字交叉，截面采用张紧的圆钢或小角钢。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
