门式钢结构基础知识门式钢结构，听起来好像很复杂的样子，其实啊，就像搭积木一样有趣呢。
门式钢结构主要就是由门架组成的呀。
这门架就好比是一个人的骨架，支撑起整个结构的重量。
它有两根柱子，就像人的两条腿，稳稳地站在地上，而横梁呢，就像是人的肩膀，把两边的柱子连接起来。
这个结构看起来简单，可作用大着呢。
我们再说说它的材料吧。
一般都是钢材，钢材这东西，硬邦邦的，就像硬汉一样。
它的强度高啊，能承受很大的压力。
你想啊，如果把一个房子比作一个大家庭，那门式钢结构里的钢材就是这个家庭里最能扛事儿的那个成员。
不管是风啊，雪啊，还是房子里面放了很多重物，它都能顶得住。
不像那些软弱的材料，稍微有点压力就垮掉了。
门式钢结构的连接也很有讲究。
就像是拼图一样，每个部分都得严丝合缝地拼在一起。
焊接就是一种常见的连接方式，把两个钢材部件牢牢地粘在一起，这就像是给它们之间打了个超牢固的胶水。
螺栓连接也常用啊，螺栓就像是小纽扣一样，把各个部件紧紧地扣在一起。
要是连接没做好，那就像衣服上的纽扣掉了，整个结构就会散架，这可不得了。
门式钢结构在建筑中的应用可广泛了。
比如说厂房，那些大大的厂房好多都是用门式钢结构建造的。
为什么呢？因为厂房里面往往要放很多大型的机器设备，对空间的要求很高。
门式钢结构搭建起来比较快，就像搭乐高积木一样，一块一块地很快就能搭出一个很大的空间来。
而且它的成本相对来说比较低，对于那些想要节省成本又想快速建成厂房的企业来说，简直是再好不过的选择了。
还有仓库也是啊，仓库要堆放货物，门式钢结构能够提供宽敞的内部空间。
这空间就像一个大口袋，可以装下很多东西。
它的结构稳定，不用担心货物太多把仓库压垮。
这就好比一个强壮的人背着重重的行囊，依然能够健步如飞。
在设计门式钢结构的时候，那可是要考虑很多因素的。
要考虑当地的气候条件，要是在经常刮大风的地方，就得把结构设计得更坚固些，就像给一个战士穿上更厚的铠甲一样。
还要考虑建筑物的用途，如果是存放易燃易爆物品的仓库，那在防火防爆方面就得特别用心设计，这就像给危险物品加上层层保护罩一样。

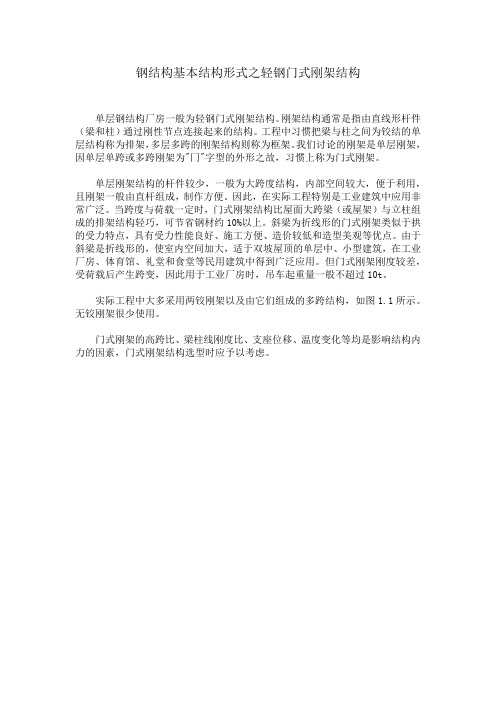

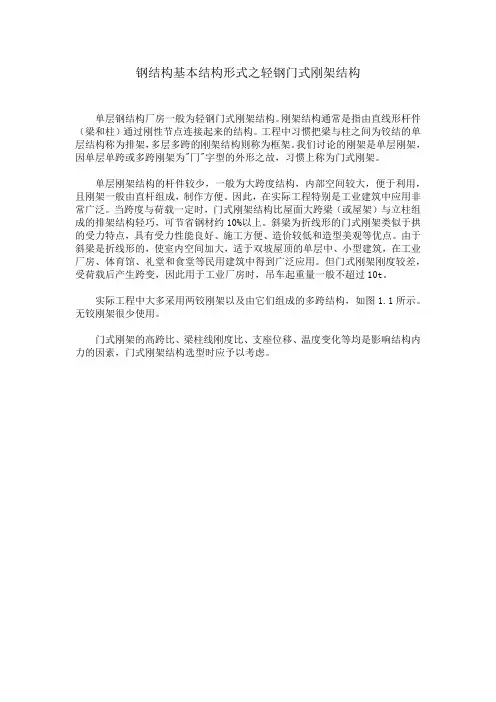

钢结构基本结构形式之轻钢门式刚架结构
单层钢结构厂房一般为轻钢门式刚架结构。
刚架结构通常是指由直线形杆件（梁和柱）通过刚性节点连接起来的结构。
工程中习惯把梁与柱之间为铰结的单层结构称为排架，多层多跨的刚架结构则称为框架。
我们讨论的刚架是单层刚架，因单层单跨或多跨刚架为"冂"字型的外形之故，习惯上称为门式刚架。
单层刚架结构的杆件较少，一般为大跨度结构，内部空间较大，便于利用，且刚架一般由直杆组成，制作方便。
因此，在实际工程特别是工业建筑中应用非常广泛。
当跨度与荷载一定时，门式刚架结构比屋面大跨梁（或屋架）与立柱组成的排架结构轻巧，可节省钢材约10%以上。
斜梁为折线形的门式刚架类似于拱的受力特点，具有受力性能良好、施工方便、造价较低和造型美观等优点。
由于斜梁是折线形的，使室内空间加大，适于双坡屋顶的单层中、小型建筑，在工业厂房、体育馆、礼堂和食堂等民用建筑中得到广泛应用。
但门式刚架刚度较差，受荷载后产生跨变，因此用于工业厂房时，吊车起重量一般不超过10t。
实际工程中大多采用两铰刚架以及由它们组成的多跨结构，如图1.1所示。
无铰刚架很少使用。
门式刚架的高跨比、梁柱线刚度比、支座位移、温度变化等均是影响结构内力的因素，门式刚架结构选型时应予以考虑。
轻型门式刚架结构简介一、结构组成轻型门式刚架的结构体系包括以下组成部分：（1）主结构：横向刚架（包括中部和端部刚架）、楼面梁、托梁、支撑体系等。
（2）次结构：屋面檩条和墙面檩条等。
（3）围护结构：屋面板和墙板。
（4）辅助结构：楼梯、平台、扶栏等。
（5）基础。
图 1 给出了轻型门式刚架组成的图示说明。
图 1 轻型门式刚架的组成二、结构形式在门式刚架轻型房屋钢结构体系中，屋面宜采用压型钢板屋面板和冷弯薄壁型钢檩条，外墙宜采用压型钢板墙面板和冷弯薄壁型钢墙梁。
主刚架由边柱、刚架梁、中柱等构件组成。
边柱和梁通常根据门式刚架弯矩包络图的形状制作成变截面，以达到节约材料的目的。
根据门式刚架横向平面承载、纵向支撑提供平面外稳定的特点，要求边柱和梁在横向平面内具有较大的刚度，一般采用焊接工字形截面。
中柱以承受轴压力为主，通常采用强弱轴惯性矩相差不大的宽翼缘工字钢、矩形钢管或圆管截面，主刚架的下翼缘和刚架柱内翼缘出平面的稳定性，由与檩条或墙梁相连接的隅撑来保证，主刚架间的交叉支撑可采用张紧的圆钢。
刚架的主要构件运输到现场后通过高强度螺栓节点相连。
典型的主刚架如图 2 所示，典型的主刚架节点连接形式如图 3 所示。
(a) 门式刚架弯矩包络图 (b) 门式刚架梁柱截面形式(c) 单跨双坡 (d) 双跨(e) 双跨 (f) 多跨(g) 带挑檐 (h) 带毗屋(i) 单跨单坡 (j) 双跨单坡图 2 主刚架包络图及基本形式图 3 主刚架典型连接节点三、结构平面布置轻型门式刚架的跨度和柱距主要根据工艺和建筑要求确定。
结构布置要考虑的主要问题是温度区间的确定和支撑体系的布置。
考虑到温度效应，轻型门式刚架结构建筑的纵向温度区段长度不应大于 300m ，横向温度区段不应大于 100m 。
当建筑尺寸超过时，应设置温度伸缩缝。
温度伸缩缝可通过设置双柱，或设置次结构及檩条的可调节构造来实现，吊车梁与柱的连接处宜采用长圆孔。
支撑布置的目的是使每个温度区段或分期建设的区段建筑能构成稳定的空间结构骨架。

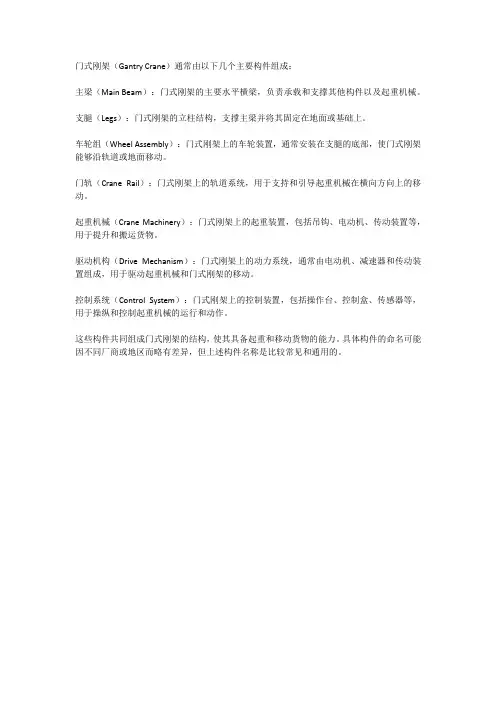

门式刚架（Gantry Crane）通常由以下几个主要构件组成：
主梁（Main Beam）：门式刚架的主要水平横梁，负责承载和支撑其他构件以及起重机械。
支腿（Legs）：门式刚架的立柱结构，支撑主梁并将其固定在地面或基础上。
车轮组（Wheel Assembly）：门式刚架上的车轮装置，通常安装在支腿的底部，使门式刚架能够沿轨道或地面移动。
门轨（Crane Rail）：门式刚架上的轨道系统，用于支持和引导起重机械在横向方向上的移动。
起重机械（Crane Machinery）：门式刚架上的起重装置，包括吊钩、电动机、传动装置等，用于提升和搬运货物。
驱动机构（Drive Mechanism）：门式刚架上的动力系统，通常由电动机、减速器和传动装置组成，用于驱动起重机械和门式刚架的移动。
控制系统（Control System）：门式刚架上的控制装置，包括操作台、控制盒、传感器等，用于操纵和控制起重机械的运行和动作。
这些构件共同组成门式刚架的结构，使其具备起重和移动货物的能力。
具体构件的命名可能因不同厂商或地区而略有差异，但上述构件名称是比较常见和通用的。
门式刚架的分类门式刚架是一种常见的结构形式，广泛应用于建筑和工程领域。
根据不同的分类标准，门式刚架可以分为多种类型。
本文将从不同的角度出发，对门式刚架进行分类和介绍。
一、按照结构形式分类1. 单跨门式刚架：指只有一跨的门式刚架结构，适用于较小跨度和较轻荷载的场合，如车库、仓库等。
2. 多跨门式刚架：指具有多个跨度的门式刚架结构，适用于大跨度和重荷载的场合，如体育馆、展览馆等。
二、按照梁柱连接形式分类1. 钢梁焊接连接门式刚架：梁柱采用焊接连接，结构稳定可靠，适用于大跨度和重荷载的场合。
2. 钢梁螺栓连接门式刚架：梁柱采用螺栓连接，方便拆装和运输，适用于中小跨度和轻荷载的场合。
三、按照梁柱形状分类1. H型梁门式刚架：梁截面呈H型，具有较高的强度和刚度，适用于大跨度和重荷载的场合。
2. I型梁门式刚架：梁截面呈I型，结构简单，适用于中小跨度和轻荷载的场合。
四、按照支座形式分类1. 固定支座门式刚架：梁柱支座固定，结构刚性好，适用于对位移要求较高的场合。
2. 滑动支座门式刚架：梁柱支座可滑动，能够吸收结构变形，适用于受温度变化影响较大的场合。
五、按照用途分类1. 工业门式刚架：适用于工业厂房、仓库等场所，具有承载能力强、结构稳定的特点。
2. 建筑门式刚架：适用于建筑结构中的大跨度屋面、大跨度照明罩、大跨度悬挑结构等。
六、按照材料分类1. 钢结构门式刚架：采用钢材作为主要结构材料，具有重量轻、强度高的特点，适用于大跨度和重荷载的场合。
2. 混凝土结构门式刚架：采用混凝土作为主要结构材料，具有耐久性好、成本较低的特点，适用于中小跨度和轻荷载的场合。
以上是对门式刚架的几种常见分类进行的介绍。
门式刚架作为一种重要的结构形式，具有广泛的应用前景。
不同类型的门式刚架适用于不同的场合，工程设计师在选择时应根据具体要求和条件进行合理选择。
浅谈门式钢架结构的特点及设计摘要：随着科学技术的进步和建筑行业的大力发展，越来越多的新型材料和结构应用到建设当中。
钢架结构是目前应用最为广泛的一种结构，其中门式钢架结构更是被普遍使用。
本文简要介绍了门式钢架结构的概况，并通过对门式钢架结构的分析，介绍了门式钢架的特点和优势。
然后结合对门式结构的学习对门式钢架设计中的要点做了简要介绍，方便和同行进行交流学习，有利于对门式钢架结构设计有较为完整的认识。
关键词：门式钢架；特点；设计要点1.门式钢架简介门式刚架结构是指以轻型焊接H型钢、轧制H型钢或冷弯薄壁型钢等构成的实腹式或格构式门式刚架作为主要承重骨架；以冷弯薄壁型钢（槽形、卷边槽形、z形等）做檩条、墙梁；压型金属板作为屋面墙面；采用聚苯乙烯泡沫塑料、硬质聚氨酪泡沫塑料、岩棉、矿棉、玻璃棉等作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系，根据设计的要求可以采用具有不同性能的钢材，但是必须满足建筑的最低要求，这样才能保证建筑物整体的结构性能。
在我国经济的大力发展下，我国工业也得到了迅猛发展，这就为门式钢架的发展提供了更为广阔的市场。
在不断的发展过程中，门式钢架也经历了调整和创新，目前形成了一个较为标准、完善的结构体系。
也逐渐显现出了门式钢架结构的优势，具有广阔的的发展前途，继续探讨、研究门式钢架结构具有重要的作用和意义。
2.门式钢架结构的特点2.1门式钢架优势2.1.1自重轻、占地面积小一般门式钢架的承重结构的用钢量一般为10~30kg/m2，自重约仅为钢筋混凝土结构的1/20~1/30，普通钢结构的1/2~1/3。
相比之下大大减小了自重，由此也减小地震作用，降低了基础工程的费用。
同时，门式结构占地面积小，与钢筋混凝土结构相比可以有效提高占地面积的使用率，扩大了厂房的使用面积。
2.1.2工业化程度高，施工周期短门式钢架的主要构件易于实现标准化、工业化，其加工制作均可以在工厂进行。
这样就可以提升施工的速度，节约施工的时间，减少成本。
门式刚架的结构特点本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March门式刚架的结构特点、种类与适用范围在本小节中我们要给大家介绍单层刚架结构体系的组成、优缺点及适用范围；单层刚架结构体系的合理布置原则及及受力特点。
刚架:凡是梁、柱之间为刚性连接的结构，统称为刚架。
单层刚架也称为门式刚架。
门式刚架外形有水平横梁式和折线横梁式两种，它的选择主要服从建筑排水和建筑造型的考虑。
单层刚架为梁柱合一的结构，其内力小于排架结构，梁柱截面高度小，造型轻巧，内部净空较大，故被广泛应用于中小型厂房、体育馆、礼堂、食堂等中小跨度的建筑中。
一、门式刚架的结构特点、种类与适用范围刚架结构的受力优于排架结构，因刚架梁柱节点处为刚接，在竖向荷载作用下，由于柱对梁的约束作用而减小了梁跨中的弯矩和挠度。
在水平荷载作用下，由于梁对柱的约束作用减少了柱内的弯矩和侧向变位，如图1-13所示。
因此，刚架结构的承载力和刚度都大于排架结构，故门式刚架能够适用于较大的跨度。
图1－13 刚性连接与铰接的弯矩比较a)排架结构 b）无铰刚架 c)两铰刚架 d）三铰刚架门式刚架的结构计算简图，按构件的布置和支座约束条件可分成三种:（1）无铰刚架（2）两铰刚架（3）三铰刚架（1）钢筋混凝土无铰刚架（图1-13b）无铰刚架和排架相比，当跨度和荷载相同，且跨度不大于18m时，刚架比排架结构轻巧，可节省钢材约10％，混凝土约20％。
无铰刚架和两铰刚架、三铰刚架相比，前者基础承受弯矩较大，因此基础大、耗料多，不够经济；此外，由于这种刚架属于超静定结构，和三铰刚架相比，对地基的不均匀沉降和温度变化引起的内力变化较大。
所以地基条件较差时，必须考虑其影响。
（2）钢筋混凝土两铰刚架（图1-13c）两铰刚架也是超静定结构，对地基不均匀沉降引起的结构内力也必须考虑，但两铰刚架基础材料用量较少和三铰刚架相比，其结构刚度较大，所以适用跨度较大。
