《电工技术基础与技能》第三章直流电路习题答案

第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，一部分是电路，另一部分是电路。

外电路上的电阻称为电阻，内电路上的电阻称为电阻。

2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。

选择题1、用万用表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流比较小 D电源内阻为零2、用电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D无法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。

A、增大B、减小C、不变D、不能确定5、一直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。

A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。

（）2、短路电流很大，要禁止短路现象。

（）3、短路状态下，电源内阻的压降为零。

（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所示，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。

3．如下图所示，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。

求该电路电流大小应为多少？R2两端的电压是多少？4.如图所示电路中，已知E=12V，r=1Ω，负载R=99Ω。

求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。

第 1 单元直流电路模块 1 安全用电任务一安全操作用电及电气灭火常识一、填空题1．漏电短路负载过热2．马上断开本组电源排除故障后指导老师3．关闭二、选择题1．C 2． B 3．B 4．A三、判断题1．×2．×3．√4．×5．×6．√7．√8．×四、简答题电气设备发生火灾一般有以下两个特点：（1）着火后电气设备可能还带电，处理过程中若不注意可能会引起触电。

（2）有的电气设备工作时含有大量的油，不注意可能会发生喷油或爆炸，造成更大事故。

具体处理方法如下：（1）发现电子装置、电气设备、电缆等冒烟起火，要尽快切断电源，（2）使用砂土、二氧化碳或四氯化碳、1211（二氟一氯一溴甲烷）、二氟二溴甲烷不导电灭火介质或干粉灭火器。

忌用泡沫和水进行灭火。

（3）灭火时不可将身体或灭火工具触及导线和电气设备，要留心地上的电线，以防触电。

（4）火过大无法扑灭时，应及时拨打119 。

任务二触电及触电急救技术一、填空题1．42 V、36 V、24 V、12 V、6 V2．83．3~5cm，804．单相触电、两相触电、跨步电压触电二、选择题1．C 2．B 3．C 4．A三、判断题1． √ 2．× 3．√ 4．× 5．× 6．× 7． × 8．√ 9．× 10．× 四、简答题1． （1）不要随意将三眼插头改为两眼插头；（2）不用湿手、湿布擦带电的灯头；（3）严禁私设电网（4）不要乱拉乱接电线；（5）发现断落电力线，不要靠近，不能捡；（6）下雨天不可躲在树下。

2．(a) 不能直接拉触电者，用竹竿、木棒等绝缘物挑开电线 (b) 使触电者脱离电源(c) 施行急救(d) 尽快送医院，途中也应继续急救。

模块 2 电路基础知识任务一 认识电路一、填空题 1.电流流通的路径2.电源 负载 导线 开关3.将其它形式的能量转化为电能，并把电能源源不断地提供给负载4.各种用电设备 将电能转换为其他形式的能量5.连接电源与负载6.接通和断开电路7.直流电路 交流电路 内电路 外电路8.电源内部的电路 从电源一端由导线经过开关，负载回到电源另一端的电路 二、画图题三、简答题1.VA（1） （2） （3）（4） （5） （6）2. 答：（1）手电筒由灯泡、开关、导线及电源（电池）四部分组成。

电工技术基础与技能周绍敏复杂直流电路课后习题答案(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电工技术基础与技能第三章复杂直流电路练习题一、是非题(2X20)1、基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。

（）2、基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。

（）3、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。

（）4、在支路电流法中，用基尔霍夫电流定律列节点电流方程时，若电路有n个节点，则一定要列出n个方程。

（）5、叠加定理仅适用于线性电路，对非线性电路则不适用。

（）6、叠加定理不仅能叠加线性电路中的电压和电流，也能对功率进行叠加。

（）7、任何一个含源二端网络，都可以用一个电压源模型来等效替代。

（）8、用戴维南定理对线性二端网络进行等效替代时，仅对外电路等效，而对网路内电路是不等效的。

（）9、恒压源和恒流源之间也能等效变换。

（）10、理想电流源的输出电流和电压都是恒定的，是不随负载而变化的。

（）二、选择题1、在图3-17中，电路的节点数为（）。

2、上题中电路的支路数为( )。

3、在图3-18所示电路中，I1和I2的关系是（）。

A. I1>I2B. I1<I2C. I1=I2D.不能确定4、电路如图3-19所示，I=（）A。

5、电路如图3-20所示，E=( )V。

B. 40C. 206、在图3-21中，电流I、电压U、电动势E三者之间的关系为( )。

=E-RI =-U-RI =U-RI =-E+RI7、在图3-22中，I=( )A。

8、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时应列出电流方程和电压方程的个数分别为( )。

、4 B. 3、7、5 D. 2、69、电路如图3-23所示，二端网络等效电路参数为( )。

、Ω B. 12V、10Ω、2Ω D. 6V、7Ω10、如图3-24所示电路中，开关S闭合后，电流源提供的功率( )。

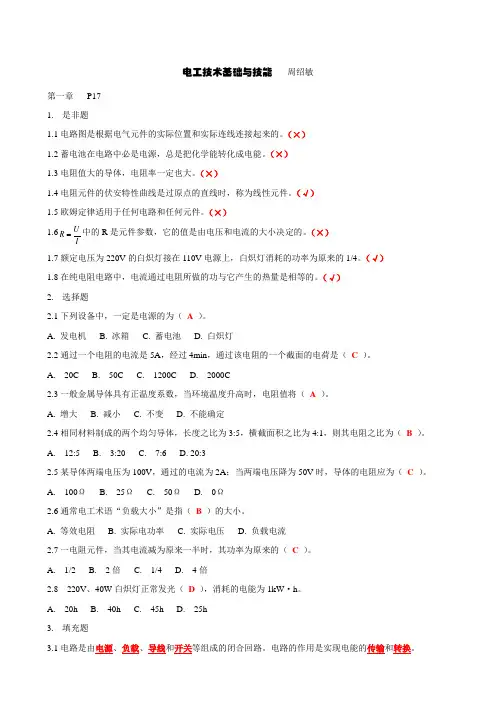

电工技术基础与技能 周绍敏第一章 P171. 是非题1.1电路图是根据电气元件的实际位置和实际连线连接起来的。

（×）1.2蓄电池在电路中必是电源，总是把化学能转化成电能。

（×）1.3电阻值大的导体，电阻率一定也大。

（×）1.4电阻元件的伏安特性曲线是过原点的直线时，称为线性元件。

（√）1.5欧姆定律适用于任何电路和任何元件。

（×） 1.6IU R 中的R 是元件参数，它的值是由电压和电流的大小决定的。

（×）1.7额定电压为220V 的白炽灯接在110V 电源上，白炽灯消耗的功率为原来的1/4。

（√）1.8在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（√）2. 选择题2.1下列设备中，一定是电源的为（ A ）。

A. 发电机B. 冰箱C. 蓄电池D. 白炽灯2.2通过一个电阻的电流是5A ，经过4min ，通过该电阻的一个截面的电荷是（ C ）。

A. 20CB. 50CC. 1200CD. 2000C2.3一般金属导体具有正温度系数，当环境温度升高时，电阻值将（ A ）。

A. 增大B. 减小C. 不变D. 不能确定2.4相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（ B ）。

A. 12:5B. 3:20C. 7:6D. 20:32.5某导体两端电压为100V ，通过的电流为2A ；当两端电压降为50V 时，导体的电阻应为（ C ）。

A. 100ΩB. 25ΩC. 50ΩD. 0Ω2.6通常电工术语“负载大小”是指（ B ）的大小。

A. 等效电阻B. 实际电功率C. 实际电压D. 负载电流2.7一电阻元件，当其电流减为原来一半时，其功率为原来的（ C ）。

A. 1/2B. 2倍C. 1/4D. 4倍2.8 220V 、40W 白炽灯正常发光（ D ），消耗的电能为1kW ·h 。

A. 20hB. 40hC. 45hD. 25h3. 填充题3.1电路是由电源、负载、导线和开关等组成的闭合回路。

中职《电工基础》直流电路练习与答案§ 1—1电流和电压一、填空题1.电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2.习惯上规定止电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3.金属导体屮自由电了的定向移动方向与电流方向相反。

4.电流分宜流和交流两大类,凡电流的人小和方向都随时间的变化而变化的电流称为交流电流,简称交流;凡大小和方向恒定不变的电流称为直流电流,简称直流。

5.若3 min通过导体横截面的电荷量是1.8C,则导体中的电流是0.01A。

6•测量电流吋，应将电流表出联接在电路屮，使被测电流从电流表的正（+ ）接线柱流进，从负（・）接线柱流岀;每个电流表都有一•定的测量范围，称为电流表的量程。

7.电丿玉是衡量电场力做功能力的物理量；电动势表示电源将止电荷从电源负极经电源内部移到正极的能力。

8.电路屮某点与参考点的电压即为该点的电位,若电路屮a、b两点的电位分别为Ua、Ub,贝ija、b 两点间的电压Uab-Ua-Ub； U ba= Ub- Ua Q9.参考点的电位为Q,高于参考点的电位取正值，低于参考点的电位取0值。

10.电动势的方向规定为在电源内部由负极指向止极。

11.测量电压吋，应将电压表和被测电路差联，使电床表接线柱的正负和被测两点的电位•致。

12.如图1—1所示,电压表的a应接电阻的C端，b应接电阻的丄端。

电流表的a 应接电阻的匚端。

I1kQIC R2 d1---------- 1 i -------------------- •二、判断题1.导体屮的电流由电子流形成，故电子流动的方向就是电流的方向。

(X)2.电源电动势的大小由电源本身性质所决定，与外电路无关。

(/)3.电压和电位都随参考点的变化而变化。

(X)4.我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(丿)三、问答题1.电路主要由哪些部分组成?它们的主要功能是什么？答：屯路主要由电源、负载、导线和开关组成。

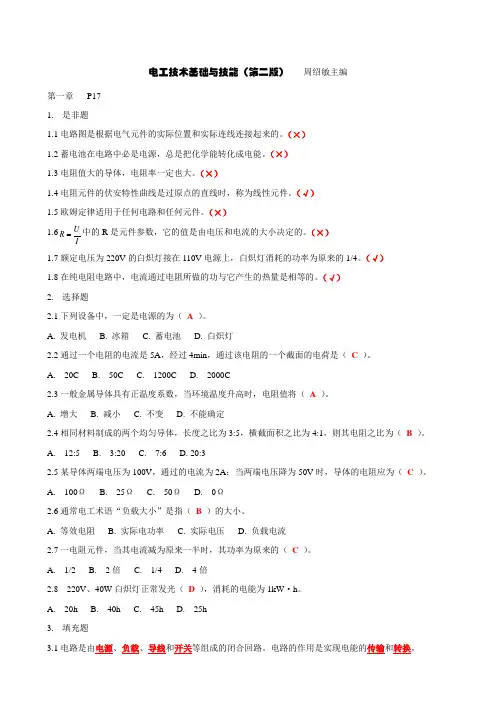

电工技术基础与技能（第二版） 周绍敏主编第一章 P171. 是非题1.1电路图是根据电气元件的实际位置和实际连线连接起来的。

（×）1.2蓄电池在电路中必是电源，总是把化学能转化成电能。

（×）1.3电阻值大的导体，电阻率一定也大。

（×）1.4电阻元件的伏安特性曲线是过原点的直线时，称为线性元件。

（√）1.5欧姆定律适用于任何电路和任何元件。

（×） 1.6IU R 中的R 是元件参数，它的值是由电压和电流的大小决定的。

（×）1.7额定电压为220V 的白炽灯接在110V 电源上，白炽灯消耗的功率为原来的1/4。

（√）1.8在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（√）2. 选择题2.1下列设备中，一定是电源的为（ A ）。

A. 发电机B. 冰箱C. 蓄电池D. 白炽灯2.2通过一个电阻的电流是5A ，经过4min ，通过该电阻的一个截面的电荷是（ C ）。

A. 20CB. 50CC. 1200CD. 2000C2.3一般金属导体具有正温度系数，当环境温度升高时，电阻值将（ A ）。

A. 增大B. 减小C. 不变D. 不能确定2.4相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（ B ）。

A. 12:5B. 3:20C. 7:6D. 20:32.5某导体两端电压为100V ，通过的电流为2A ；当两端电压降为50V 时，导体的电阻应为（ C ）。

A. 100ΩB. 25ΩC. 50ΩD. 0Ω2.6通常电工术语“负载大小”是指（ B ）的大小。

A. 等效电阻B. 实际电功率C. 实际电压D. 负载电流2.7一电阻元件，当其电流减为原来一半时，其功率为原来的（ C ）。

A. 1/2B. 2倍C. 1/4D. 4倍2.8 220V 、40W 白炽灯正常发光（ D ），消耗的电能为1kW ·h 。

《电工技术基础与技能》(第2版,陈雅萍主编)习题答案《电工技术基础与技能》第二版参考答案第1章课程导入1.1 认识电工实验实训室思考与练习1．直流交流2．有电切断1.2 安全用电常识思考与练习1．50mA 36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．× 2．√ 3．√ 4．× 5．× 6．√ 7．× 8．√ 9．√ 10．×二、选择题1．B 2．A 3．A 4．C 5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V 多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。

2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。

常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。

3．实验实训室的安全操作规程：（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。

（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。

（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。

（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。

（5）实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事，（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。

（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。

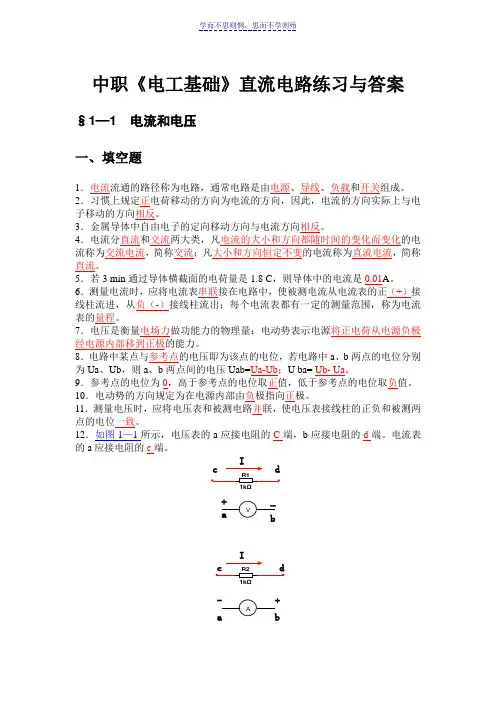

中职《电工基础》直流电路练习与答案 §1—1 电流和电压一、填空题1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向相反。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min 通过导体横截面的电荷量是1.8 C ，则导体中的电流是0.01A 。

6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。

7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源内部移到正极的能力。

8．电路中某点与参考点的电压即为该点的电位，若电路中a 、b 两点的电位分别为Ua 、Ub ，则a 、b 两点间的电压Uab=Ua-Ub ；U ba= Ub- Ua 。

9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。

10．电动势的方向规定为在电源内部由负极指向正极。

11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。

12．如图1—1所示，电压表的a 应接电阻的C 端，b 应接电阻的d 端。

电流表的a 应接电阻的c 端。

R11kΩR21kΩV A a b+_c d a b -+I I二、判断题1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

(×) 2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点的变化而变化。

(×) 4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

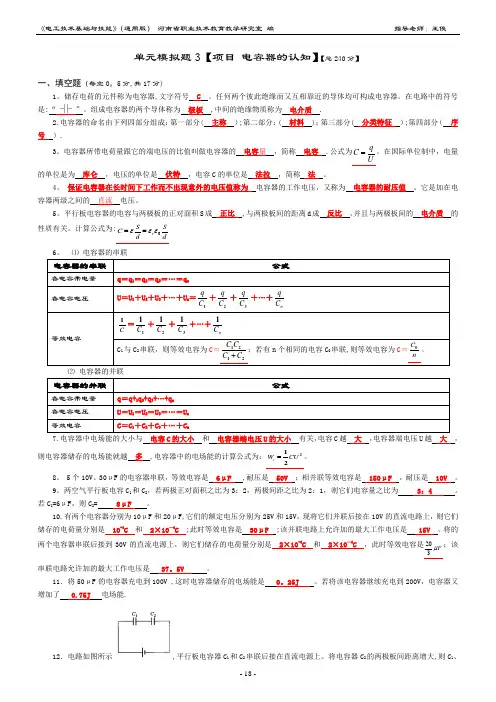

单元模拟题3【项目 电容器的认知】【总240分】 一、填空题（每空0。

5分,共17分) 1。

储存电荷的元件称为电容器,文字符号 C 。

任何两个彼此绝缘而又互相靠近的导体均可构成电容器。

在电路中的符号是:“ ”。

组成电容器的两个导体称为 极板 ,中间的绝缘物质称为 电介质 . 2.电容器的命名由下列四部分组成：第一部分( 主称 ）;第二部分：( 材料 )；第三部分( 分类特征 ）;第四部分（ 序号 ）.3。

电容器所带电荷量跟它的端电压的比值叫做电容器的 电容量 ，简称 电容 .公式为Uq C =。

在国际单位制中，电量的单位是为 库仑 ，电压的单位是 伏特 ，电容C 的单位是 法拉 ，简称 法 。

4。

保证电容器在长时间下工作而不出现意外的电压值称为 电容器的工作电压，又称为 电容器的耐压值 。

它是加在电容器两级之间的 直流 电压。

5。

平行板电容器的电容与两极板的正对面积S 成 正比 ,与两极板间的距离d 成 反比 ，并且与两极板间的 电介质 的性质有关。

计算公式为:dS d S C r 0εεε== 6。

⑴ 电容器的串联电容器的串联公式 各电容带电量q ＝q 1＝q 2＝q 3＝…＝q n 各电容电压 U ＝U 1＋U 2＋U 3＋…＋U n ＝1C q ＋2C q ＋3C q ＋…＋nC q 等效电容 C 1＝11C ＋21C ＋31C ＋…＋nC 1 C 1与C 2串联，则等效电容为C ＝2121C C C C +；若有n 个相同的电容C 0串联,则等效电容为C ＝n C 0。

⑵ 电容器的并联 电容器的并联公式各电容带电量q ＝q+1q 2+q 3+…+q n 各电容电压U ＝U 1＝U 2＝U 3＝…＝U n 等效电容 C ＝C 1＋C 2＋C 3＋…＋C n 7.电容器中电场能的大小与 电容C 的大小 和 电容器端电压U 的大小 有关，电容C 越 大 ，电容器端电压U 越 大 ， 则电容器储存的电场能就越 多 ,电容器中的电场能的计算公式为：221CU W c =。

第三章直流电路3.1闭合电路欧姆定律填空题1、闭合电路由两部分组成，一部分是电路，另一部分是电路。

外电路上的电阻称为电阻，内电路上的电阻称为电阻。

2、负载上的电压等于电源的电压，也等于电源的电动势减去电源的内压降，即U=E-Ir。

选择题1、用万用表测得全电路中的端电压为0，这说明（）A外电路断路 B外电路短路 C外电路上电流比较小 D电源内阻为零2、用电压表测得电源端电压为电源的电动势E，这说明（）A 外电路断路B 外电路短路C 电源内阻为零D无法判断3、电源电动势为2V，内电阻是0.1Ω，当外电路断路时电路中的电流和端电压分别为（）A、0A，2VB、20A，2VC、20A ，0VD、0V ，0V4、在闭合电路中，负载电阻减少，则端电压将（）。

A、增大B、减小C、不变D、不能确定5、一直流电源，开路时测得其端电压为6V，短路时测得其短路电流为30A，则该电源的电动势E和内阻r分别为（）。

A、6V，0.5ΩB、16V，0.2ΩC、6V，0.2Ω判断题1、全电路中，在开路状态下，开路电流为零，电源的端电压也为零。

（）2、短路电流很大，要禁止短路现象。

（）3、短路状态下，电源内阻的压降为零。

（）4、当外电路开路时，电源的端电压等于零（）计算题1、如图所示，电源电动势E=4.5V，内阻r=0.5Ω，外接负载R=4Ω，则电路中的电流I=? 电源的端电压U=?电路的内压降U=?2．如下图，已知电源电动势E=110V，r=1Ω，负载R=10Ω,求：（1）电路电流；（2）电源端电压；（3）负载上的电压降；（4）电源内阻上的电压降。

3．如下图所示，已知E=5V，r=1Ω，R1=14Ω，R2=20Ω，R3=5Ω。

求该电路电流大小应为多少？R2两端的电压是多少？4.如图所示电路中，已知E=12V，r=1Ω，负载R=99Ω。

求开关分别打在1、2、3位置时电压表和电流表的读数5、如图所示，E=220V，负载电阻R为219Ω，电源内阻r为了1Ω，试求：负载电阻消耗的功率P负、电源内阻消耗功率P内及电源提供的功率P。

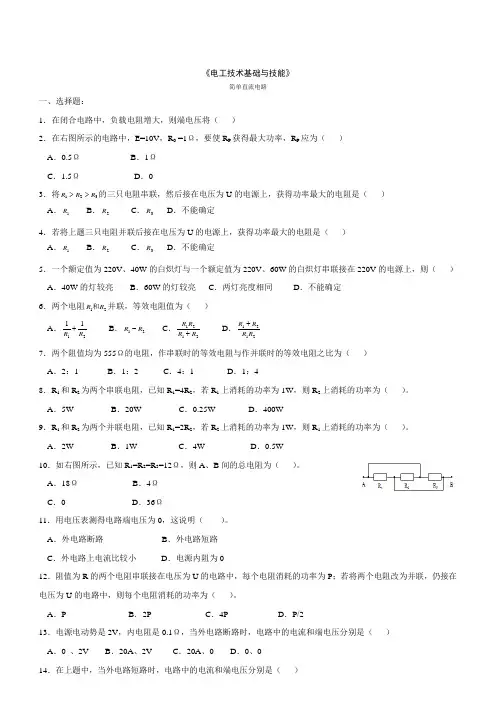

《电工技术基础与技能》简单直流电路一、选择题：1．在闭合电路中，负载电阻增大，则端电压将（ ）2．在右图所示的电路中，E=10V ，R 0 =1Ω，要使R P 获得最大功率，R P 应为（ ）A ．0.5ΩB ．1ΩC ．1.5ΩD ．03．将321R R R >>的三只电阻串联，然后接在电压为U 的电源上，获得功率最大的电阻是（ ）A ．1RB ．2RC ．3RD ．不能确定4．若将上题三只电阻并联后接在电压为U 的电源上，获得功率最大的电阻是（ ）A ．1RB ．2RC ．3RD ．不能确定5．一个额定值为220V 、40W 的白炽灯与一个额定值为220V 、60W 的白炽灯串联接在220V 的电源上，则（ ）A ．40W 的灯较亮B ．60W 的灯较亮C ．两灯亮度相同D ．不能确定6．两个电阻21R R 和并联，等效电阻值为（ ）A ．2111R R +B ．21R R -C ．2121R R R R +D ．2121R R R R + 7．两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ）A ．2：1B ．1：2C ．4：1D ．1：48．R 1和R 2为两个串联电阻，已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）。

A ．5WB ．20WC ．0.25WD ．400W9．R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ ）。

A ．2WB ．1WC ．4WD ．0.5W10．如右图所示，已知R 1=R 2=R 3=12Ω，则A 、B 间的总电阻为（ ）。

A ．18ΩB ．4ΩC ．0D ．36Ω11．用电压表测得电路端电压为0，这说明（ ）。

A ．外电路断路B ．外电路短路C ．外电路上电流比较小D ．电源内阻为012．阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。

第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§1 电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√ 2．√三、选择题1．（B） 2．（A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。

这是电路的正常工作状态。

2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。

3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。

短路通常是一种不正常现象，应尽量避免。

五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。

2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和性能，便于电路的设计和安装。

现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。

3．从根本上说，方框图也是一种原理图。

不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。

各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。

1§2 电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。

2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、AC7．直流电流表、直流电流、+ 、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E 、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200～60016．存在于燃料与氧化剂中二、判断题1．× 2．√ 3．√ 4．√ 5．× 6．×三、选择题1．（A） 2．（C） 3．（A） 4．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。

电工技术基础与技能第三章复杂直流电路练习题一、是非题(2X20)1、基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。

（）2、基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。

（）3、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。

（）4、在支路电流法中，用基尔霍夫电流定律列节点电流方程时，若电路有n个节点，则一定要列出n个方程。

（）5、叠加定理仅适用于线性电路，对非线性电路则不适用。

（）6、叠加定理不仅能叠加线性电路中的电压和电流，也能对功率进行叠加。

（）7、任何一个含源二端网络，都可以用一个电压源模型来等效替代。

（）8、用戴维南定理对线性二端网络进行等效替代时，仅对外电路等效，而对网路内电路是不等效的。

（）9、恒压源和恒流源之间也能等效变换。

（）10、理想电流源的输出电流和电压都是恒定的，是不随负载而变化的。

（）二、选择题1、在图3-17中，电路的节点数为（）。

A.2B.3C.4D.12、上题中电路的支路数为( )。

A.3B.4C.5D.63、在图3-18所示电路中，I1和I 2的关系是（）。

A. I1>I2B. I1<I2C. I1=I2D.不能确定4、电路如图3-19所示，I=（）A。

A.-3B.3C.5D.-55、电路如图3-20所示，E=( )V。

A.-40B. 40C. 20D.06、在图3-21中，电流I、电压U、电动势E三者之间的关系为( )。

A.U=E-RIB.E=-U-RIC.E=U-RID.U=-E+RI7、在图3-22中，I=( )A。

A.4B.2C.0D.-28、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时应列出电流方程和电压方程的个数分别为( )。

A.3、4B. 3、7C.2、5D. 2、69、电路如图3-23所示，二端网络等效电路参数为( )。

A.8V、7.33ΩB. 12V、10ΩC.10V、2ΩD. 6V、7Ω10、如图3-24所示电路中，开关S闭合后，电流源提供的功率( )。

《电工基础与技能》课后习题答案项目一认识电工实训室与安全用电任务一1.填空题（1）正电荷（2）正负（3）直流交流2.交流电：洗衣机空调数控机床直流电：剃须刀电动车手电筒任务三1.填空题（1）120 119（2）断电（3）鼻子脖颈2.简答题（1）答：实训室操作规程①进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。

②实训室内禁止吸烟，禁止喧哗、打闹，禁止携带食物、饮料等。

③进入实训室，禁止随意走动，行走时注意周边物品、线路，禁止摆弄与本节课无关的实训器材。

④实训过程中，严格按照操作规程操作。

先检查实训器材、导线是否完好，发现由有缺陷应立即报告，停止使用并及时更换。

⑤严格按照仪器仪表的操作规程使用。

⑥实训操作时，严格按照指导老师要求去做。

经老师检查无误后方可通电，禁止学生私自通电。

用电结束后，关闭电源。

⑦实训操作时，注意观察。

出现异常应立即断电并报告老师。

⑧发现有人触电时应立即切断电源，采取必要的急救措施进行救治。

⑨定期检查实训室的安全设施，保证灭火器等应急设备能安全使用。

⑩实训完毕后，关闭电源。

整理实验器材，打扫实验室卫生，关好门窗。

（2）答：若出现紧急情况，应做到以下几点：①遇到突发状况，不要慌乱，第一时间断电。

②断电之后，注意检查人身和设备的情况。

③发生人员触电事故，要根据情况进行救护。

④设备出现故障后，必须查出故障原因并排除以后，经老师检查后方可继续实训。

⑤实训台若出现火灾，切忌使用水灭火，必须使用专门的灭火器灭火。

项目二电路的基本概念任务一1.填空题（1）通路断路短路短路（2）很大的电流串联熔断器2. 答：电路是由电源、负载（用电器）、导线、开关等元器件组成。

电源是将其他形式的能量转换成电能的装置。

负载的作用是把电能转换成其他形式的能量。

开关用于控制电路的通断。

导线用来传输和分配电能。

3.画图：任务二1.填空题（1）直流交流（2）直流交流（3）30毫安 36V（4）DC AC（5）1100 1200（6）0V 1.5V（7）反比正比（8）标称阻值允许偏差额定功率（9）直标法文字符号法色标法。

第3章电路的暂态过程一、思考题解答3.1 思考题【思3.1.1】电路在换路前储能元件没有储能，则在t＝0－和t＝0＋的电路中，可将电容元件视为短路，电感元件视为开路。

如果换路前储能元件已有储能，且电路已处于稳态，则在t＝0－电路中，电容元件视为开路，电感元件视为短路。

在t＝0＋电路中，电容元件可用一理想电压源代替，其电压为u C(0－)；电感元件可用一理想电流源代替，其电流为i L(0－)。

【思3.1.2】根据换路定律可知，开关S断开瞬间电容器的电压值不能突变，则在t＝0＋时的等效电路可简化为如图3-2所示的电路。

u C(0＋)＝u C(0－)＝112+×6＝2V，i2(0＋)＝0，i1(0＋)＝i C(0＋)＝622-＝2A【思3.1.3】根据换路定律可知，开关S断开瞬间电感的电流值不能突变，则在t＝0＋时的等效电路可简化为如图3-3所示的电路。

i L(0＋)＝i L(0－)＝42＝2A，U V＝R V×i L(0＋)＝－2500×2＝－5kV图3-2 思考题3.1.2的0＋电路图图3-3 思考题3.1.3的0＋电路图【思3.1.4】根据换路定律可知，开关S闭合瞬间电容器的电压值不能突变，则在t＝0＋时的等效电路可简化为如图3-4(a)所示的电路。

(1) i1(0＋)＝0，i(0＋)＝i2(0＋)＝100Au R1(0＋)＝100×1＝100V，u R2(0＋)＝u C(0＋)＝0第3章 电路的暂态过程• 1 •1(2) i (∞)＝i 1(∞)＝100199＋＝1A ，i 2(∞)＝0 u R1(∞)＝1×1＝1V ，u R2(∞)＝u C (∞)＝99×1＝99 V(3) 根据换路定律可知，当S 闭合瞬间电感的电流值不能突变，则在t ＝0＋时的等效电路可简化为如图3-4(b)所示的电路。

i 2(0＋)＝0，i (0＋)＝i 1(0＋)＝100199＋＝1A u R1(0＋)＝1×1＝1V ，u R2(∞)＝u L (0＋)＝99×1＝99 V S 闭合后电路达到稳态时，i 1(∞)＝0，i (∞)＝i 2(∞)＝1001＝100A u R1(∞)＝100×1＝100V ，u R2(∞)＝u C (∞)＝(a) (b) 图3-4 思考题3.1.4的0＋电路图【思3.1.5】i L (0＋)＝i L (0－)＝013E R R R ++＝12222++＝2Au C (0＋)＝u C (0－)＝2×2＝4Vt ＝0＋时的等效电路如图3-5所示，可得12＝2×［2＋i C (0＋)］＋2×i C (0＋)＋4 所以，i C (0＋)＝124422--+＝1A ，u L (0＋)＝12－2×(2＋1)－2×2＝2V【思3.1.6】(1) 根据换路定律可知，开关S 闭合瞬间电容器可视为短路，各电感可视为开路。

《电工技术基础与技能》参考答案第1章课程导入1.1 认识电工实验实训室思考与练习1．直流交流2．有电切断1.2 安全用电常识思考与练习1．50mA 36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．×2．√3．√4．×5．×6．√7．×8．√9．√10．×二、选择题1．B 2．A 3．A 4．C 5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。

2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。

常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。

3．实验实训室的安全操作规程：（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。

（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。

（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。

（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。

（5）实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事，（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。

（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。

（8）保持实验实训室整洁，每次实验实训后要清理工作场所，做好设备清洁和日常维护工作。
