XK3101XS型称重数传器和XK3101DS型称量接收显示器说明.

格式：doc
大小：658.00 KB
文档页数：17

下载文档原格式

称重仪表-DS1(称重显示器)-说明书

XK3190-DS1称重显示器2006年09月版南京精久电子衡器有限公司目录第一章概述 2 第二章技术参数 3 第三章安装连接 5 第一节仪表前功能视图和后功能视图第二节传感器和仪表的连接第三节打印机与仪表的连接第四节大屏幕显示器的连接第五节串行通讯接口的连接第四章操作方法12 第一节参数设置第二节称重记录的存储与打印第三节称重记录的查询与删除第四节中文的输入与删除第五节动态模式下的操作第六节其它操作方法第五章维护保养和注意事项30第六章信息提示30 附录32亲爱的用户：在使用仪表前，敬请阅读使用说明书。

在仪表使用中，为保证安全，请做好良好的电源接地！第一章技术参数1、型号：XK3190-DS12、信号接口：接口方式RS485（2线或4线式）传输距离：≤1000米传输速度：传输19200 baud信号电源DC12V，≤400mA数字式接口能力：≤16个数字传感器或数字模块（注1-1）3、显示7位VFD，7个状态指示符4、键盘数字键0 ~ 9功能键25个（10个与数字键复合）5、时钟可显示年、月、日、时、分、秒，自动闰年、闰月精度±5s/24h，不受断电影响。

6、大屏幕显示接口传输方式串行输出方式，20mA电流环信号（恒流源输出）传输格式11位二进制数（格式见使用说明书第二章：大屏幕接口部分）传输波特率600传输距离≤2000米7、串行通讯接口传输方式RS232/RS422（选配）波特率600/1200/2400/4800/可选传输数据格式1位起始位，8位数据位（ASCII码），1位停止位传输距离RS232 ≤30米RS422 ≤1200米8、打印接口1）可自带面板式汉字微打（针式或热敏）2）配置标准并行打印接口，可配接ESPON LQ-300K（+）、KX-P1131、KX-P1121等宽行打印机。

9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存1501组称重记录。

上海速展机电有限公司 XK3100 系列称重显示器说明书

上海速展机电有限公司经销网址：电话：************葛经理XK3100-B B2称重显示器XK3100-使用手册上海友声衡器有限公司制00000033号XK3100系列称重显示器感谢您选用了我公司的XK3100系列称重显示器显示器，，请在使用前认真阅读本手册请在使用前认真阅读本手册，，并按本手册操作手册操作。

如有任何疑难问题如有任何疑难问题，，可与本公司直接联系，我们将为您提供满意的服务。

厂址：上海市崇明江口经济小区邮编：202165目录第一章：概述---------------------------------------------------------------------------------------（4）第二章：主要参数-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（4）第三章：安装---------------------------------------------------------------------------------------（5）一、仪表前视图------------------------------------------------------------------------------（5）二、仪表后视图------------------------------------------------------------------------------（5）三、传感器与称重显示器的连接---------------------------------------------------------（5）第四章：标定说明---------------------------------------------------------------------------------（6）一、重量标定--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（6）1、设定分度值-------------------------------------------------------------------------（6）2、设定小数点-------------------------------------------------------------------------（6）3、设定零点范围----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（6）4、设定最大称量----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（6）5、重量标定----------------------------------------------------------------------------（6）二、修改标定参数-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（7）1、修改小数点-------------------------------------------------------------------------（7）2、修改零点范围----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（7）第五章：串行通信说明-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（7）一、串行通信设置----------------------------------------------------------------------------（7）1、串行口的设置--------------------------------------------------------------------------（7）2、波特率的设置-------------------------------------------------------------------------（7）二、数据格式说明----------------------------------------------------------------------------（8）1、帧格式说明-----------------------------------------------------------------------------（8）2、数据格式说明-------------------------------------------------------------------------（8）第六章：操作说明-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------（8）一、键盘功能说明----------------------------------------------------------------------------（8）二、操作说明----------------------------------------------------------------------------------（8）1、去皮功能-----------------------------------------------------------------------------（8）2、置零功能-----------------------------------------------------------------------------（9）3、计重模式操作说明-----------------------------------------------------------------（9）4、计数模式操作说明-----------------------------------------------------------------（9）5、百分比模式操作说明---------------------------------------------------------------（9）三、报警与出错信息-------------------------------------------------------------------------（10）第七章：维护保养及注意事项-----------------------------------------------------------------（10）第一章概述XK3100-XK3100-BB 2称重显示器是我公司最新推出的通用称重仪表，其主机电路采用美国著名半导体厂商最先进的增量调制型（增量调制型（∑∑-△）AD 转换集成芯片，具有精度高、性能稳定可靠、上下限设定报警、计数计数、、百分比工作模式，使用操作方便使用操作方便、、功能强功能强，，可方便地与称重传感器组成各种电子台秤可方便地与称重传感器组成各种电子台秤、、机电结合秤及其它专用衡器等用衡器等，，可广泛应用于商业可广泛应用于商业、、工矿企业工矿企业、、仓库码头等计量场合仓库码头等计量场合，，其性能价格比优于市场上的大多数产品其性能价格比优于市场上的大多数产品。

无线数传称重显示控制系统XK3101A

第1页
2 XK3101A 型无线称重传输器
XK3101A 型无线称重传输器，采用高强抗干扰单片微处理器，配合高精度△ -∑ A/D 转换技术，置于称重现场与称重传感器连接之后，向称重显示控制器发送测量数据。无线传输器根据电源供电方式分为两种型号，一种是交流无线传输器（XK3101A-A），供电电源为 AC220V；另一种是直流无线传输器(XK3101A-D)，供电电源为 DC24V。
3.3.4.1 衡器校准流程图 ................................................ 13 3.3.4.2 校准流程 0：砝码（或替代物）校准 ............................... 14 3.3.4.3 校准流程 1：标定参数替换....................................... 16 3.3.4.4 校准流程 2：输入秤体参数 ...................................... 18 3.3.4.5 校准流程特别说明 .............................................. 19 3.3.4.6 查看标定参数 .................................................. 19 3.3.5 参数设置 ......................................................... 20 3.3.5.1 应用环境参数（GROUP2） ........................................ 20 3.3.5.2 串行通讯参数（GROUP3） ........................................ 21 3.3.5.3 上下限报警参数（GROUP4） ...................................... 22 3.3.5.4 模拟输出参数（GROUP5） ........................................ 23 3.3.5.5 无线参数设置（GROUP6） ........................................ 24

XK3101--M2仪表说明书

XK3101M2调试手册一. 参数设置1.设定态的进入打开仪表电源,自检完后按【日期】,再输入密码“549717”按【日期】, 仪表即进入参数设置/标定状态, 显示器显示“请输入设定选项”提示输入修改菜单，以下操作均在此基础上进行。

菜单内容如下(带★表示调试前必须设置,其余仅需要时才设置或利用出厂设置，( )内为允许输入数范围，〖〗内为出厂隐含设置)：★【０】：工作模式(0,1,2,3)〖1〗★【１】：量程（最大称量）(1-9999)〖30〗【２】：标定系数(8192-65535)【３】：等候输入标定砝码重量以自动标定（现场标定时用）【４】：模拟增益(0-7)〖6〗★【６】：分度(1,2,5,10,20,50)〖10〗★【７】：小数点位置(0-3)〖0〗★【８】：重量显示单位(0，1)〖1〗【９】：滤波器设置(1-5)〖5〗【存入】：非线性修正【限重】：打开下一级菜单【日期】：退出在设置/标定状态按相应的菜单键, 即可显示和修改相关参数，各参数的修改次序可任意。

查询和修改参数时,【日期】为确认键, 每当一个参数修正完毕均应按【日期】确认, 参数设置完毕后在设置/标定状态再按【日期】结束参数设置返回称重态。

以下依次介绍上述菜单中的各项内容, “2”“3”二项菜单内容另见第四部分:“现场标定方法”。

1XK3101M2调试手册二.内容详解以下操作均在设置/标定状态(“请输入设定选项”)下进行。

1.工作模式设置按【0】显示屏显示当前工作模式，如“模式1”，若不修改按【日期】, 否则输入新的工作模式(0,1,2,3)后按【日期】。

四种模式是：0：静态模式1：路政模式2: 交警模式3: 新的七部委通知模式备注: 1,2,3模式均为动态模式。

2.量程设置按【１】显示仪表量程，如“量程30”，若不修改直接按【日期】，否则输入新的量程数据(1-9999)后按【日期】。

3.模拟增益设置模拟增益指仪表内部放大器的放大倍数，本仪表允许用户设置放大倍数，提供了10级模拟增益,分别是:1,2,4,8,16,32,64,128,256,512;以代号0-9表示。

宁波柯力称重控制器说明书(16k)

▲！仪表不能同时输出电压与电流信号，应用时应该根据需要选择其中的一个。
2
仪表具备两点的继电器输出，两路常开的触点由后部四芯可插拔端子上引出。
注意：继电器触点容量：交流7A／250V，直流12A／120V
面对仪表后挡板，右边两个是1＃继电器输出，左边两个是2＃继电器输出。
显示面板
XK3101（KM05）型称重显示控制器显示面板上布置了四个按键，用于仪表的各种操作及参数设定。
电气连接
2
2
仪表采用交流220V供电，插座下半部分内含一个0.5A的保险丝。进行电源连接时首先要核对电源是否正确。
2
传感器的连接采用9芯插头座，仪表端是孔。引脚信号定义见下图。
2
仪表具备RS232与RS485两种通讯方式，当串行口发送数据时，两种方式可以同时使用，数据格式也是相同的。串行口接收数据时，只能通过仪表内部跳线选择其中的一个。两种总线连接到同一个9芯D型插座（针），引脚信号定义如下图所示。
2 按【确认】键，仪表显示“ ”，其中数值是上一次标定时的分度数，按【功能】键选择分度数。
3 按【确认】键，仪表显示“ ”，按【功能】键选择分度值。
4 按【确认】键，仪表显示“ ”，按【功能】选择参数，当=0表示正常两点标定（零点与某一个称量点），当=1表示三点标定（零点、称量点1与称量点2），通常选择=0。
0＝禁止；1=允许去皮范围100%FS
按钮清零
0＝禁止；
1=允许置零范围±4%FS；
2=允许置零范围±10%FS；
3=允许置零范围±20%FS
自动零跟踪范围设定
0＝禁止
1=允许自动零跟踪秒
2=允许自动零跟踪1d/秒
3=允许自动零跟踪3d/秒

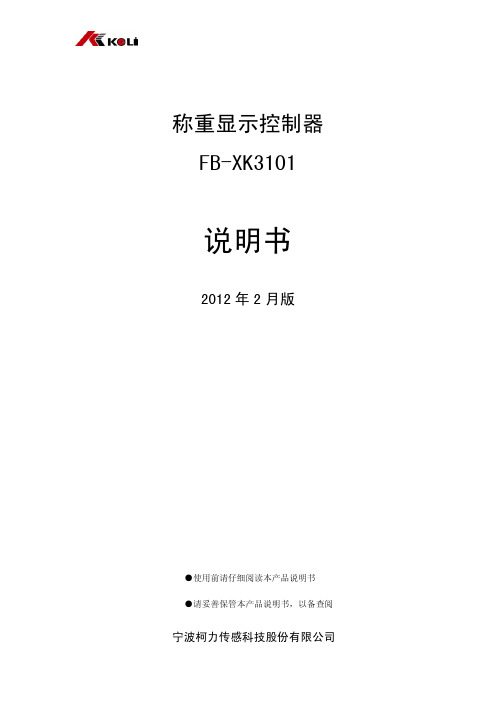

柯力FB-XK3101说明书

5.1 安装 ............................................................................................................................................................... 5 5.2 电气连接 ....................................................................................................................................................... 5
5.2.1 线路板接口位置示意图....................................................................................................................... 5 5.2.2 模拟传感器连接 .................................................................................................................................. 6 5.2.3 串行接口 .............................................................................................................................................. 6 5.2.4 输入与输出 .......................................................................................................................................... 6 5.2.5 扩展模拟量输出 .................................................................................................................................. 9 5.2.6 扩展 PROFIBUS-DP 接口 ................................................................................................................. 10 5.3 秤体校准（标定） ..................................................................................................................................... 10 5.3.1 衡器校准流程图 .................................................................................................................................. 10 5.3.1 校准流程 0：砝码（或替代物）校准................................................................................................. 11 5.3.2 校准流程 1：标定参数替换................................................................................................................. 13 5.3.3 校准流程 2：输入秤体参数................................................................................................................. 15 5.3.4 校准流程特别说明 ............................................................................................................................... 16 5.3.5 查看标定参数 ....................................................................................................................................... 16

柯力XK3101-K说明书

电子称重仪表XK3101-K说明书2012年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度 (1)1.2.5显示器外形尺寸（MM）90×170×103 (2)1.2.6产品自重（KG）：约0.96 (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器输出 (4)2.2.7 大屏幕与外部按键接口 (4)2.2.8 外部按键接口 (5)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)4.2.1 选择标定方法 (6)4.2.2 标定方法1（CAL0，砝码标定） (6)4.2.3 标定方法2（CAL1，参数输入法） (7)4.2.4 标定方法3（CAL2，秤体参数输入法） (8)5.0 模拟输出类型选择与调整 (9)5.1选择输出类型 (9)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟输出的底端与顶端 (9)6.0 仪表工作参数F2 (10)6.1进入工作参数选项 (10)6.2功能F2选项参数组内容 (10)7.0 继电器输出 (11)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器输出比较值） (12)8.0 设置串行接口 (12)8.1设置步骤 (12)9.0 开机自检信息 (12)10.0 错误提示信息 (13)11 一般故障排除 (13)附录1 MODBUS兼容通讯方式 (14)附录2 通讯协议2-连续发送方式 (16)1.0 概述XK3101-K是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。

包装机称重显示控制器（XK3101）参数设置说明书

包装机称重‎显示控制器‎（X K310‎1）参数设置说‎明书一、显示面板XK310‎1（KM05）型称重显示‎控制器显示‎面板上布置‎了四个按键‎，用于仪表的‎各种操作及‎参数设定。

：置零键，设定状态时‎是数值增加‎键；：去皮键，设定状态时‎是退回(或数值减小‎)键；：功能键，可以查看仪‎表部分参数‎，设定状态时‎是选择键；：确认键。

指示灯：RELAY‎1：1＃继电器动作‎指示灯RELAY‎2：2＃继电器动作‎指示灯POWER‎：电源指示灯‎OVER：传感器激励‎回路负载过‎大或者短路‎指示灯Dynam‎i c：当重量数据‎不稳定时亮‎。

Tare：去皮指示灯‎Zero：零点指示灯‎二、标定步骤标定时要插‎上标定头（插在串行口‎上），并且事先准‎备好相应重‎量的砝码。

（公司出厂标‎定用砝码规‎格为20K‎G）下面是标定‎步骤：1 同时按【功能】与【置零】键，仪表显示“”。

2 按【确认】键，仪表显示“”，其中数值是‎上一次标定‎时的分度数‎，按【功能】键选择分度‎数。

选择“C 10000‎”。

3 按【确认】键，仪表显示“”，按【功能】键选择分度‎值。

选择“D 0.02”。

4 按【确认】键，仪表显示“”，按【功能】选择参数，当F1.1=0表示正常‎两点标定（零点与某一‎个称量点）。

5 按【确认】键，仪表显示“”，表示将要校‎正零点，此时检查是‎否空秤台。

6 按【确认】键，仪表显示“”同时光柱逐‎渐熄灭，期间数据不‎稳定，光柱将恢复‎全亮状态。

如果一直保‎持全亮状态‎，请关掉电源‎检查系统的‎接线或者联‎系本公司的‎售后服务部‎门。

光柱全部熄‎灭后，仪表会自动‎进入下一步‎。

7 仪表显示“”，对秤量进行‎标定，秤台加载标‎准砝码，推荐加载砝‎码的重量大‎于最大称量‎的20％。

砝码均匀分‎布或者放置‎在秤台的中‎心位置。

8 按【确认】键，仪表显示“”同时光柱逐‎渐熄灭，期间数据不‎稳定，光柱将恢复‎全亮状态。

电子称重仪表XK3101-K中文中性说明书1(1)

电子称重仪表XK3101-K说明书2011年6月版●使用前请仔细阅读本产品说明书 ●请妥善保管本产品说明书，以备查阅目录1.1主要特点 (1)1.2技术指标 (1)1.2.1 负载能力 (1)1.2.2 性能 (1)1.2.3 电源 (1)1.2.4 温度和湿度 (1)1.2.5显示器外形尺寸（MM）90×170×103 (2)1.2.6产品自重（KG）：约0.96 (2)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (3)2.2.1 后视图 (3)2.2.2 电源连接 (3)2.2.3 传感器连接 (3)2.2.4 串行口通讯线连接 (3)2.2.5 模拟输出连接 (4)2.2.6 继电器输出 (4)2.2.7 大屏幕与外部按键接口 (4)2.2.8 外部按键接口 (5)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)4.2.1 选择标定方法 (6)4.2.2 标定方法1（CAL 0，砝码标定） (6)4.2.3 标定方法2（CAL 1，参数输入法） (7)4.2.4 标定方法3（CAL 2，秤体参数输入法） (8)5.0 模拟输出类型选择与调整 (9)5.1选择输出类型 (9)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟输出的底端与顶端 (9)6.0 仪表工作参数F2 (10)6.1进入工作参数选项 (10)6.2功能F2选项参数组内容 (10)7.0 继电器输出 (11)7.1继电器输出模式设置步骤 (11)7.2输入预置点值（继电器输出比较值） (12)8.0 设置串行接口 (12)8.1设置步骤 (12)9.0 开机自检信息 (12)10.0 错误提示信息 (13)11 一般故障排除 (13)附录1 MODBUS兼容通讯方式 (14)附录2 通讯协议2-连续发送方式 (16)1.0 概述XK3101-K是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。

宏事达电子称重仪表,江苏宏事达T100S(XK3101-K)中文说明书

宏事达称重仪表 T100S
(XK3101 -K)
使用说明书
2010 年 11 月版
● 使用前请仔细阅读本产品说明书
●请妥善保管本产品说明书，以备查阅
江苏宏事达测控自动化技术有限公司创新研发集成顶尖科技，带来精准、稳定、可靠的测控体验，成为您终生信赖的伙伴！
全国统一销售、服务电话：4008288857 网址：邮箱：honsta@
4.0 标定 ........................................................................................................................................................ 5
2.1 仪表固定 ............................................................................................................................................. 2 2.2 电气连接 ............................................................................................................................................. 3
5.0 模拟输出类型选择与调整 ..................................................................................................................... 9

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2．主要技术指标
XK3101XS/DS型称重数传器/称量接收显示器的技术性能符合GB/T7724-1999《称重显示控制器》规定的中准确度等级的3级标准。
2.1称量性能的基本技术指标
2.1.1示值非线性度：0.01％F•S；传感器信号输入灵敏度：0.3μV /d。(数传器部分)
2.1.2A/D转换速度：约25次/秒；（可选约50次/秒）；A/D内部码20万码。(数传器部分)
XK3101XS/DS型称重数传器/称量接收显示器有下述特点和功能:
1.1仪表智能化，不同量程和性能都由软件系统的密码方式面板数字设定/标定来实现，减少了硬件数量，因而提高了可靠性。
1.2采用前端信号数字处理技术，前端处理部分采用了具有抗工业干扰的光隔离三斜积分模数转换器技术，A/D内部码高达20万码。
7.2.5“↑”键，在设置数据时，按一下此键可使显示器个位数加1递增。在XK3101DS-L累加（打印）接收显示器中此键除加1递增外还用来打印已累加的次数和累加值。
7.3密码设置说明
密码以“ ”为提示符，由1～5位阿拉伯数字组成。供方产品出厂时的密码默认值是“80000”，密码可由用户重新定义和修改。为了有利于记忆，本显示器的密码只有一个，而进入相应设定或标定等操作时，应加上规定的常数。具体的密码由如下表定义：
6.7 XK3101DS接收显示器根据用户需要再提供一个RS-232C通讯接口,其接口信号连接插头为DB-9型插头座（插头为针，插座为孔）；2脚发送，3脚接收，5脚公共地。通讯格式详见本说明书9.5。
7．显示及键和密码设置及DIP开关说明
7.1显示说明
7.1.1 6位0.5″或0.8″数码管用来显示称重数据、提示符等。
1.8具有可与上位计算机RS-232C或RS-485或20mA电流环串行通讯功能。（用户可任选一种）
1.9具有配接8″或12″高亮度大屏幕显示器功能。（用户可选件）
1.10具有密码设置进入显示A/D内部码(可检查传感器、放大器、A/D好坏)和操作出错报警功能。
1.11具有专用软件监视电路和抗干扰软件设计，因而使称重数传器/接收显示控制器具有很强抗干扰能力和程序自动恢复功能。相应的上电/掉电检测电路和EEPROM存贮器，实现了可靠的停电现场保护。
称量接收显示器XK3101DS约3.9 kg
2.8使用环境条件
2.8.1电源：电压AC220± V；频率：50Hz；功耗：约20 VA。（接收显示器部分）
2.8.2温度：－20～60℃
2.8.3湿度：40℃（10～85）%RH
2.8.4无腐蚀性气体和强电磁干扰场合
3. 型号、规格命名方法
4．原理框图简介
1.5具有按键数字调零、自动零位飘移跟踪以及跟踪范围选择和零位异常软件检测功能。在供电电压波动频繁，条件恶劣(震动)的工业现场，始终保持秤的零位不变。
1.6具有自动调零功能。由于机械重复性不好所引起的零位不稳定情况进行自动调零，且自动调零范围及间隔时间可编程设定。
1.7具有动态检测、稳定化处理以及滤波级数选择功能，能使被称物在轻微晃动情况下称量值稳定显示。
XK3101XS型称重数传器原理框图
XK3101DS型称量接收显示器接收由XK3101XS发送经电缆传输的RS-232C格式0/20mA电流信号。此信号的内容是与称量信号有关的模数转换值。它由带隔离的串行通讯接口、模拟量输入及模数转换器（特殊用途时）和定值报警继电器等组成，其原理框图如下图所示：
XK3101DS型称量接收显示器原理框图
4
6.1.2在废钢秤、轨道衡等平台秤中可对单只传感器分别加载砝码进行传感器灵敏度补偿调整时，应先将传感器信号电缆接入带补偿的接线盒，然后再将经接线盒补偿并汇总的输出信号接到称重数传器的信号输入接线端子上。这样可减小或消除传感器灵敏度不一致引起的称重误差。
6.1.3传感器与接线盒或传感器与数传器连线距离建议不要超过15m。对于具有较大电磁干扰的工业环境条件下（如有功率强大的变频电源干扰时），称重数传器与接收显示器之间数字称重信号传输应采用专用屏蔽电缆，屏蔽电缆的屏蔽层应在接收显示器一端单端接地。连线距离建议不要超过1000m。但由于本接收显示器具有对输入信号的特殊处理性能，因此在铁水罐车载秤、天车秤等移动称重设备系统中为提高拖缆的使用寿命，在距离不很远时也可选用非屏蔽四芯橡胶动力电缆作为信号拖缆。
2.1.7传输波特率：4800 bps
2.1.8数传器电源：DC24V；功耗：约5 VA。
2.2模拟量输出接口(可根据用户需要增配)
2.2.1模拟量输出信号：4～20mA；0～10mA；1～5V；0～10V可选。
2.2.2输出负载特性：4～20mA负载电阻≤750Ω；0～10mA负载电阻≤1.5 kΩ；
1.3具有面板按键密码输入设定分度数、分度值、小数点位置、波特率等和全自动数字称量标定功能，分度数、标定参数等存贮在带硬件保护的EEPROM中，保证长期安全可靠。
1.4具有用户无须打开机壳可面板按键密码输入进行自动数字标定，使用户现场调试十分方便。另外，由于具有很小的非线性误差，即使用户加载20％砝码也能进行自动标定。
但由于本接收显示器具有对输入信号的特殊处理性能因此在铁水罐车载秤天车秤等移动称重设备系统中为提高拖缆的使用xk3101ds型接收显示器前面板布置示意图xk3101ds型称量接收显示器eeprom设定标定宁波中和衡器有限公司零位动态标定设定上限下限121620cn3xk3101ds型盘装显示器后面板布置示意图地中相ac220vcn6rs232ccn9大显示器cn3420ma020ma输入dc24v输出xk3101xsds型称重数传器称量接收显示器使用说明书寿命在距离不很远时也可选用非屏蔽四芯橡胶动力电缆作为信号拖缆
为了减小对模拟称重信号的干扰，XK3101DS型称量接收显示器的前端信号处理由XK3101XS型称重数传器完成。XK3101XS由适合工业控制51系列单片微机、高精度、低漂移数据放大器、光隔离比率式三斜积分A/D转换器、适合电阻应变式称重传感器使用的激励电源和RS232C电流接口等组成，其原理框图如下图所示：
数码显示部分分别如下：
XK3101DS：6位0.5″高亮度红色LED数码管。
XK3101DS-P/Q：6位0.5″高亮度红色LED数码管和电流输出开路及光柱指示电路。（盘装式、墙装式）
XK3101DS-L：5位0.8″高亮度红色LED数码管和6位0.36″绿色LED数码管。（台式累加打印式）2.6结构形式及外型尺寸
2.1.3输入信号范围：0～30mV；(数传器部分)
2.1.4零位温度影响：≤0.1μV/℃；满量程温度影响：≤10PPM/℃。(数传器部分)
2.1.5称重传感器激励电源：电压DC5V；
电流最大输出电流DC 250mA,具有短路过流保护。(数传器部分)
2.1.6数字信号传输形式：RS232C格式0/20mA电流环；传输距离：≤1000 m。(数传器部分)
6.1.4接收显示器不要与其它强电设备共用供电和共公接地，应单独供电和接地。建议单套称重设备最好由输入380VAC输出220VAC功率为300W隔离变压器单独供电。
6.2数传器与传感器的接线
当输入3个称重传感器信号时，为了不影响输入信号的大小将DL9和DL10断开。
图中的E＋E－为传感器激励电源输入端，U＋U－为传感器信号输出端。
注：由于数传器与传感器现场距离较近,因此没有考虑6线制信号传输，而选用简单的4线制信号传输。
6.3XK3101XS型数传器DC24V输入、电流环输出的接线
6.4 XK3101DS显示器输入称重信号的接线（CN1）
XK3101DS称量信号输入来自XK3101XS
6.5模拟量输出接线（CN4）
采用菲尼克斯2,5/4-STF型插头座，其接线方法如下图所示：
2.3.2波特率：1200或4800 bps
2.3.3通信地址：0～15可选。（非多台显示器串行通信时，默认值为15。）
2.4继电器输出接口(可根据用户需要定值报警时增配)
2.4.1输出形式:两路时为两个常开/常闭触点。
2.4.2触点容量：AC 250 V5 A或AC 380 V3 A。
2.5显示部分形式:8只发光二极管指示：零位、动态、设定、标定、上限、下限、A、通讯。
7.1.2错误提示符请见下表说明：
错误信息
原因说明
显示闪烁
称量超载M＞d×（n＋1/10n）
隔1.6s显示En
传感器极性接反或开路A/D不转换
显示EE Er
没按下EEPROM键存储确认无效
显示Er
参数错误如100＞H＞199、y＞127
7.1.3指示灯说明：
指示灯
功能（指点亮时）
零位
秤处在零点＜0.5d
称重数传器XK3101XS:180×120×45mm(长×宽×深)；
称量接收显示器台式:XK3101DS 240×110×260mm(宽×高×长)；
盘装式：XK3101DS-P 208×108×230mm(宽×高×深)；开孔：198+2×100+2mm
2.7重量
称重数传器XK3101XS：约1.8kg
设定分度数、分度值等
＋7
A/D码直接显示（应EEPROM键一直按下）
＋8
标定和称量内部码显示
7.4 DIP开关说明
由于本接收显示器可面板数字密码设置进入设定或标定等全部操作，因此不用拨动DIP开关。DIP开关的设置主要用来供生产厂家初始化参数设置、方便调试、检验和用户维护以及用户忘记密码时，进入设置参数操作模式来显示已设置的密码。要拨动开关必须打开机壳的盖板。
1～5 V负载电阻≥10 kΩ；0～10V负载电阻≥20 kΩ。
2.2.3准确度：≤0.1％。（采用脉宽调制技术,分辨率1/10000。）
2.2.4带面板电流输出开路及光柱指示电路。备注：根据用户需要亦可增加双路模拟量输出。
