电子料斗秤常见故障与排除方法

电子配料秤常见故障及处理方法1 、系统结构及原理1.1 机构该配料称系统主要有微机控制器，DCS中央控制室，变频器，压力传感器，秤体，测速传感器，组成。

1.2 工作原理称重传感器检测到的压力信号经现场信号处理放大器处理后，输出4－20mA的电流信号送到微机控制器荷重输入接口，由12位AD芯片转换后送入主机。

给料机拖动电机的转速由测速传感器送入测速接口经转换后送入主机。

主机CPU将采集的荷重信号与速度信号进行运算，补偿得到实际的瞬时流量，该流量与给定流量比较后，经过预置调节运算及PID运算，再根据需要由D/A转换器输出标准0－10V模拟信号到变频器以改变拖动电机的转速，使实际给料量快速，精确，稳定跟踪到给定流量上。

2、常见故障及处理方法2.1秤体故障，常见的有秤体传感器或称量部分被料粒卡住，秤体不能活动，传感器信号变成死信号或信号变化很小，对于上位机(DCS)给定的产量信号，现场微机控制器只能通过调整拖动电机转速使瞬时流量跟踪到给定流量。

而实际的下料的过程中料层的厚度是瞬时变化的，因此压力信号也是在变化的，但此时送出的荷重信号不变化或变化很小造成控制器的错误判断，影响了控制器送给变频器的（0－10V）控制信号，从而影响了变频器拖动秤体电机的转速，实际下料量偏离了上位机设定流量，秤体失准。

瞬时流量满足下面的关系式：瞬时流量Q＝K*(F*S)其中K修正系数，F为荷重S为速度这样由于荷重信号的故障，使得瞬时下料量与给定值相差甚大，严重影响了水泥质量，这种故障平时不易发现，有经验的维修人员打开控制器瞬时荷重信号参数是否变化就可以发现问题所在，或在控制器荷重接口用万用表测量荷重信号（4－20mA）是否变化也可找出问题。

这时清理称体被卡料粒，就可以恢复正常。

2.2传感器故障：传感器损坏表现出的现象有几种，2.2.1传感器输出为死值：基本上跟上面枰体被物料卡住的现象一样，但这种是传感器损坏，表现为死值，查找方法和上面基本一样，维修时更换相同型号的传感器重新标定就可以投入运行。

电子称电子天平是带有电子装置的以数字显示的重量测量仪表。

电子称是由：称重传感器，运算放大器，A/D转换集成电路，智能单片机，显示驱动和显示电路，键盘电路，多功能接口电路，交流/直流/充电/蓄电/稳压电路组成。

各种故障的现象和根源千奇百怪。

电子称常见故障及处理方法：1. 电子称不归零（不回零，不称重）a.检查传感器输出信号值是否于标准内。

(A/D的总放大码/使用内码范围/底码范围)b.未在标准内，请参考第十项目作补偿。

c.如无法补偿请检查传感器是否不良。

(请依照第八项作检测)d.请依照说明书指示，做重量校正。

2. 电子称称重量不准a. 观测内码值是否稳定，传感器各部位是否有摩擦现象，稳压电源是否稳定，运放电路是否正常，A/D电路的线路版是否有异物，反馈电阻/电容/滤波电容是否不良或漏电。

b.检查传感器输出信号值是否于标准内。

c.未在标准内，请参考第十项目作补偿。

d.使用砝码测试秤盘四脚秤量是否平均。

(如不平均，请参照第九项进行磨秤)e.请依照说明书指示，做重量校正。

3. 电子称无法开机a.请先确定非为保险丝、电源开关、电源线及电压切换开关的问题所造成。

b.检查变压器有无AC110/220输入及AC18V输出。

c.请将电池取下再以AC电源开机，以了解是否为电池电压不足所造成。

(测量电池电压，要高于6V以上，低于时请充电，若低于5.5V，且充饱电不久就没电时请更换电池)。

4. 电子称显示不良a.将正常LCD接脚用手并联在维修秤LCD上，再开机观察正常的LCD上是否也有相同不b 良情况，如没有的话就可断定为LCD不良。

b.检查CPU接脚有无氧化、冷焊或短路现象。

c. LCD之接脚与孔位是否有氧化、冷焊或短路现象。

d.检查CPU与LCD之间线路有无断路。

5. 电子称按键不良a.请先更新K/B测试，如新K/B功能正常时，则可判定为K/B不良。

b.测量K/B与CPU之间线路有无断路、冷焊。

c.检查K/B脚座是否有接触不良现像。

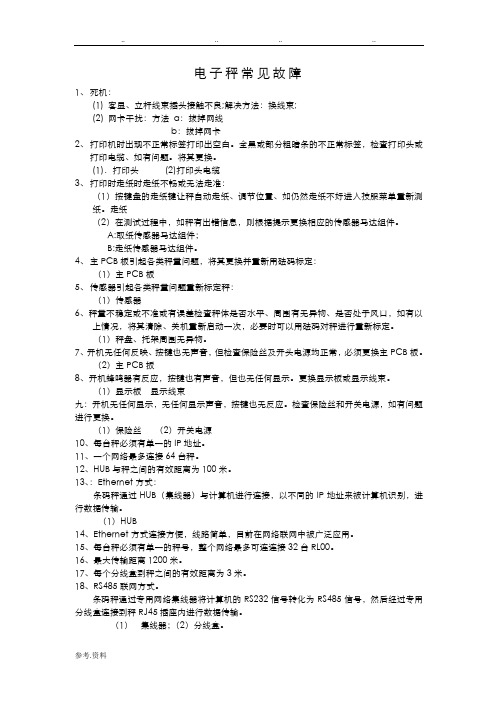

电子秤常见故障1、死机：(1) 客显、立杆线束插头接触不良;解决方法：换线束;(2) 网卡干扰：方法a：拔掉网线b：拔掉网卡2、打印机时出现不正常标签打印出空白。

全黑或部分粗暗条的不正常标签，检查打印头或打印电缆、如有问题。

将其更换。

(1)．打印头(2)打印头电缆3、打印时走纸时走纸不畅或无法走准：（1）按键盘的走纸键让秤自动走纸、调节位置、如仍然走纸不好进入技服菜单重新测纸。

走纸（2）在测试过程中，如秤有出错信息，则根据提示更换相应的传感器马达组件。

A:取纸传感器马达组件；B:走纸传感器马达组件。

4、主PCB板引起各类秤量问题，将其更换并重新用砝码标定：（1）主PCB板5、传感器引起各类秤量问题重新标定秤：（1）传感器6、秤量不稳定或不准或有误差检查秤体是否水平、周围有无异物、是否处于风口，如有以上情况，将其清除、关机重新启动一次，必要时可以用砝码对秤进行重新标定。

（1）秤盘、托架周围无异物。

7、开机无任何反映、按键也无声音，但检查保险丝及开头电源均正常，必须更换主PCB板。

（2）主PCB扳8、开机蜂鸣器有反应，按键也有声音，但也无任何显示。

更换显示板或显示线束。

（1）显示板显示线束九：开机无任何显示，无任何显示声音，按键也无反应。

检查保险丝和开关电源，如有问题进行更换。

（1）保险丝（2）开关电源10、每台秤必须有单一的IP地址。

11、一个网络最多连接64台秤。

12、HUB与秤之间的有效距离为100米。

13、：Ethernet方式：条码秤通过HUB（集线器）与计算机进行连接，以不同的IP地址来被计算机识别，进行数据传输。

（1）HUB14、Ethernet方式连接方便，线路简单，目前在网络联网中被广泛应用。

15、每台秤必须有单一的秤号，整个网络最多可连连接32台RL00。

16、最大传输距离1200米。

17、每个分线盒到秤之间的有效距离为3米。

18、RS485联网方式。

条码秤通过专用网络集线器将计算机的RS232信号转化为RS485信号，然后经过专用分线盒连接到秤RJ45插座内进行数据传输。

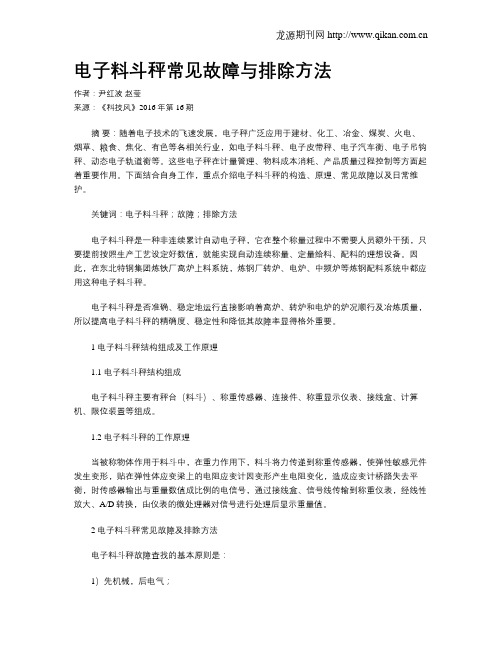

电子料斗秤常见故障与排除方法作者：尹红波赵莹来源：《科技风》2016年第16期摘要：随着电子技术的飞速发展，电子秤广泛应用于建材、化工、冶金、煤炭、火电、烟草、粮食、焦化、有色等各相关行业，如电子料斗秤、电子皮带秤、电子汽车衡、电子吊钩秤、动态电子轨道衡等。

这些电子秤在计量管理、物料成本消耗、产品质量过程控制等方面起着重要作用。

下面结合自身工作，重点介绍电子料斗秤的构造、原理、常见故障以及日常维护。

关键词：电子料斗秤；故障；排除方法电子料斗秤是一种非连续累计自动电子秤，它在整个称量过程中不需要人员额外干预，只要提前按照生产工艺设定好数值，就能实现自动连续称量、定量给料、配料的理想设备。

因此，在东北特钢集团炼铁厂高炉上料系统，炼钢厂转炉、电炉、中频炉等炼钢配料系统中都应用这种电子料斗秤。

电子料斗秤是否准确、稳定地运行直接影响着高炉、转炉和电炉的炉况顺行及冶炼质量，所以提高电子料斗秤的精确度、稳定性和降低其故障率显得格外重要。

1 电子料斗秤结构组成及工作原理1.1 电子料斗秤结构组成电子料斗秤主要有秤台（料斗）、称重传感器、连接件、称重显示仪表、接线盒、计算机、限位装置等组成。

1.2 电子料斗秤的工作原理当被称物体作用于料斗中，在重力作用下，料斗将力传递到称重传感器，使弹性敏感元件发生变形，贴在弹性体应变梁上的电阻应变计因变形产生电阻变化，造成应变计桥路失去平衡，时传感器输出与重量数值成比例的电信号，通过接线盒、信号线传输到称重仪表，经线性放大、A/D转换，由仪表的微处理器对信号进行处理后显示重量值。

2 电子料斗秤常见故障及排除方法电子料斗秤故障查找的基本原则是：1）先机械，后电气；2）先仪表，后其它；3）先接线盒，后传感器。

因电子料斗秤的结构简单，当出现故障无法判断其原因时可采用观察法、替代法、扯线法、敲击法及使用仪器检查法来查找原因。

2.1 判断电子料斗秤故障发生的部位，是秤体部分问题还是仪表部分问题首先关掉电源，断开仪表与秤之间的信号电缆，其次连接仪表和模拟器，观察仪表显示情况，如果仪表显示正常，则故障发生在秤体部分，如果仪表显示不正常，则说明故障在仪表部分。

电子秤故障排出及解决方法电子秤维护和修理保养电子秤故障排出及解决方法一、电子秤无法充电或充电指示灯不亮或没反应？1、请先确定电子秤的110V/220V？电压切换开关是否调到与使用电源一样的电压，并确定充电线已坚固的插在秤上的充电座。

2、检查充电线是否有外力因素而造成断路。

3、检查保险丝是否不良。

4、蓄电池不良。

5、为第4项原因或非上述因素，建议送回经销站处理。

二、电子秤开机后无显示？1、使用干蓄电池的电子秤，检查电池的电压是否正常（应当6V以上），假如电压不足请给电池请充电。

2、检查电子秤电源线、插座、保险丝是否不良。

3、开关机或按键可能损坏。

4、电子秤电路板有故障。

三、电子秤正常开机显示零点后无法称重或重量不准？1、查看运输保护装置是否拆下。

2、请依照操作手册上之校正步骤重新校正。

3、若非上述原因，建议送回经销站处理。

标准四、电子秤按键无动作或动作不正常会自动触发？1、按键不良。

2、按键插座不良。

五、电子秤屏幕显示不正常？1、单一字体有断字情形，可能是LCD接触不良或故障。

2、显示不清楚或无法显示可能是电子组件故障。

六、电子秤称重时不能显示无背光？1、电子秤内部程序的背光功能是否没有设定（请参照操作手册设定）。

2、有设定背光功能，秤盘需要放置被秤物（感量9倍以上方可亮）。

3、可能电子组件故障。

七、电子秤显示Err警告信息？异常显示说明—各厂家实在产品可能有所不同显示：[OU]表示称量100%FS+9d显示：[—FULL—]表示称量超载100%FS+30%FS显示：[—OU]表示称量负溢出,零位太低显示：[——OY——]表示贮存成功显示：[——OY—1]表示车号.皮重存入的记录数等于200个显示：[——OY—2]表示称重记录数满1000个当交替显示：[—c—d—和—称重值—]时，表示电池不足，应适时充电!显示：[—OFF——]表示电池电压低到仪表已不能正常工作,请立刻关机充电!显示：[Err1]表示A/D值太低（低于10%FS）显示：[Err2]表示A/D值太高（大于100%FS）显示：[Err3]表示E2PROM出错1、电子秤的内部程序设定是否正常。

电子称电子天平是带有电子装置的以数字显示的重量测量仪表。

电子称是由：称重传感器，运算放大器，A/D转换集成电路，智能单片机，显示驱动和显示电路，键盘电路，多功能接口电路，交流/直流/充电/蓄电/稳压电路组成。

各种故障的现象和根源千奇百怪。

电子称常见故障及处理方法：1. 电子称不归零（不回零，不称重）a.检查传感器输出信号值是否于标准内。

(A/D的总放大码/使用内码范围/底码范围)b.未在标准内，请参考第十项目作补偿。

c.如无法补偿请检查传感器是否不良。

(请依照第八项作检测)d.请依照说明书指示，做重量校正。

2. 电子称称重量不准a. 观测内码值是否稳定，传感器各部位是否有摩擦现象，稳压电源是否稳定，运放电路是否正常，A/D电路的线路版是否有异物，反馈电阻/电容/滤波电容是否不良或漏电。

b.检查传感器输出信号值是否于标准内。

c.未在标准内，请参考第十项目作补偿。

d.使用砝码测试秤盘四脚秤量是否平均。

(如不平均，请参照第九项进行磨秤)e.请依照说明书指示，做重量校正。

3. 电子称无法开机a.请先确定非为保险丝、电源开关、电源线及电压切换开关的问题所造成。

b.检查变压器有无AC110/220输入及AC18V输出。

c.请将电池取下再以AC电源开机，以了解是否为电池电压不足所造成。

(测量电池电压，要高于6V以上，低于时请充电，若低于 5.5V，且充饱电不久就没电时请更换电池)。

4. 电子称显示不良a.将正常LCD接脚用手并联在维修秤LCD上，再开机观察正常的LCD上是否也有相同不b 良情况，如没有的话就可断定为LCD不良。

b.检查CPU接脚有无氧化、冷焊或短路现象。

c. LCD之接脚与孔位是否有氧化、冷焊或短路现象。

d.检查CPU与LCD之间线路有无断路。

5. 电子称按键不良a.请先更新K/B测试，如新K/B功能正常时，则可判定为K/B不良。

b.测量K/B与CPU之间线路有无断路、冷焊。

c.检查K/B脚座是否有接触不良现像。

电子天平的故障解决措施介绍
1、电子天平指针跳动
当横梁被托起时，如支点刀的刀口与刀垫间前后距离不一样，开启天平时就会发生指
针跳动的情况，这时要把横托架左臂前的螺丝拧松，再用手捻调节小支柱的高度，直到指
针不再跳动为止。

2、电子天平转动中断
1）首先查看电子天平是否处于水平状态；
2）依据左一右二的原则，查阅内阻尼器与否存有拿住的情况；
3）由天平顶部观察内外阻尼器周围的空隙，如果大小不均，此时要取下称盘和吊耳，把内阻尼器转180°再试用。

4）如果上述方法调节没用，可以轻轻的旋松紧固外阻尼器的螺丝，由天平顶部查阅，以内阻尼器为标准，移动外阻尼器的边线，直至内外阻尼器不再存有摩擦，再松开螺丝即可。

3、电子天平盘托高低不平
电子天平盘托过低，在停用电子天平时，称盘朝上松开，有时可以出现吊耳开裂的情况；盘脱过高，在电子天平停用后，称盘仍旧民主自由转动。

这种情况可行下称盘，抽出
盘托，调整盘托下面杆上螺丝的边线去调节盘托高度，直至最合适边线。

4、电子天平吊耳脱落或偏侧
吊耳开裂的情况，大部分就是由于上开、第一关天平速度太快引发的，将吊耳轻轻地
再次置放，就可以采用。

若吊耳置放不稳中求进，左右偏侧，也可以出现开裂。

用尖嘴钳
把横托架末端的小支柱下方的螺丝扳动，把小支柱向左或向右慢慢移动，再松开螺丝后，
实验观测，直至不再偏侧年才。

如果吊耳前后跳动，需用挥棍填入大支柱上部孔中旋转，
调整至大支柱的高度相同年才。

状态信息和使用位置信息,电子秤的使用管理就得到了进一步完善。

二、物联网电子秤的优势物联网电子计价秤是一种有别于传统计价秤的智能秤,其中包含网络连接设备、服务器设备于一体的智能化产品。

物联网电子计价秤可以适用于各类市场。

农贸市场、批发市场、商超等使用的相较于传统的普通计价电子秤,智能物联网计价电子秤有以下几点优势。

(1)计量精度精准可控,物联计价秤可实施计量监控,具有防作弊功能,通过软件能实现作弊报警,物联网电子计价秤内部电路板上具备有标定开关,秤外壳加装铅封,在标定和检定时通过动态密码授权,后台软件实现完整记录。

避免了人为作弊事件的发生。

(2)可以更好的保证食品安全。

食品安全追溯一直是国家和老百姓关心的问题,市场商品如果有完整的物流链,完全可以实施流通千万里的追溯,物联网电了计价秤支持商品拍照和识别功能,具备打印、记录功能,断电后数据本地自动保存,有效的实现了食品安全的溯源。

(3)可实现多方互动,电子秤可以和显示屏、聚合支付、分析平台多方合作。

支付功能支持微信、支付宝等支付方式,支持一卡通和银联闪付功能对接,支持银联移动支付功能,使用更加方便快捷。

(4)物联网秤可以根据市场商户的需求进行改进,操作系统支持远程联网升级,使产品更好的服务于大家。

三、物联网电子计价秤检定及使用过程中存在的问题及解决方案最近一段时间,我市132个集贸市场由政府出资集中招标采购了一批物联网电子计价秤,从源头解决了集贸市场贸易过程中缺斤短两的违法行为,为我市市民创造了一个良好的购物环境。

我中心在这批物联网溯源电子计价秤的实际检定过程中,遇到了该秤的一些不合格项,经过分析、查找不合格的原因,积累了一些经验,在此与大家分享。

(一)外观(1)观察是否缺少秤的铭牌、标志,以及法制管理标志。

(2)观察外观是否存在不良,缺少附带配件(充电器,打印纸,底角调平螺丝)。

(3)观察防水罩是否与称重台有擦、靠等现象。

如有擦靠,清除擦靠点。

(二)无法开机(1)检查开关的导通性能是否良好,接线处有无虚焊。
