三阶传函离散化求解标题：离散化求解三阶传函问题探索引言：在控制理论和工程应用中，离散化求解三阶传函问题的方法起到了重要的作用。
本文将针对这一主题展开深入探讨，并通过从简到繁、由浅入深的方式，帮助读者全面、深刻地理解离散化求解三阶传函问题的过程。
一、什么是三阶传函？三阶传函是指具有三个互不相同根的一元微分方程或差分方程的传递函数。
传函可以用于描述信号或物理系统的输入和输出之间的关系，常用于动态系统建模与分析。
三阶传函问题的求解在控制系统设计中具有重要意义。
二、为什么需要离散化求解？离散化求解的目的是将连续时间的传函问题转化为离散时间的问题，常见于数字信号处理和数值计算领域。
在实际工程应用中，由于计算设备的离散性，离散化求解可以更好地适应实际需求，并提供更准确的结果。
三、离散化求解的基本方法1. 传函离散化方法：传函离散化方法是将连续时间的传函转化为离散时间的方法之一。
其中，Z变换法是最常用的离散化方法之一。
通过将传函中的连续时间变量替换为离散时间变量，可以得到一个适用于离散系统的稳定离散传函。
也可利用拉普拉斯变换和采样定理等方法进行离散化求解。
2. 数值计算方法：数值计算方法是离散化求解三阶传函问题的另一种常见方法。
其中，常用的数值计算方法包括欧拉法、龙格-库塔法和基于插值的方法等。
这些方法可以通过近似求解微分或差分方程，得到离散系统的响应。
四、离散化求解的实际应用离散化求解的方法在自动控制系统、数字信号处理和系统建模等领域有广泛的应用。
以自动控制系统为例，离散化求解可以将连续时间的控制规律转化为离散时间的规律，以实现对系统的精确控制。
离散化求解还广泛应用于数字滤波、数据采集和数值仿真等领域。
五、个人观点和理解在我看来，离散化求解三阶传函问题是控制理论及工程应用中一个十分重要的议题。
通过离散化求解，我们可以更好地适应实际工程需求，并提供准确可靠的结果。
在实际应用中，我们需要灵活运用传函离散化方法和数值计算方法，结合具体问题的特点，选择最适合的方法进行求解。
离散化和归一化离散化（Discretization）是将连续型数据转换为离散型数据的过程。
在数据挖掘和机器学习中，有时需要将连续型特征转换为离散型特征，以便于建立分类模型或进行其他算法处理。
离散化的目的是减少数据的复杂度、提高计算效率、增加模型的可解释性等。
常见的离散化方法有：1. 分箱（Binning）：将连续数值划分为不同的区间或箱子，使得每个箱子内的数值相同或相近。
可以根据等宽（Equal Width）、等深（Equal Depth）等划分原则进行分箱。
2. 无监督离散化：使用聚类算法，如K-means算法，将连续特征的数据分割成不同的簇。
每个簇即为一个离散的取值。
3. 基于决策树的离散化：利用决策树算法将连续型特征划分为不同的区间或取值。
归一化（Normalization）是将数据按比例缩放到一个特定的范围内的过程。
在数据分析和机器学习中，归一化可用于将不同量纲（单位）的特征值统一到相同的范围内，以便于模型更好地学习和拟合。
常见的归一化方法有：1. 最小-最大规范化（Min-Max Normalization）：将特征值线性映射到[0, 1]范围内，公式为：X_norm = (X - X_min) / (X_max - X_min)其中，X为原始特征值，X_min为特征值的最小值，X_max为特征值的最大值。
2. Z-Score标准化：将特征值转化为标准正态分布，公式为：X_norm = (X - X_mean) / X_std其中，X为原始特征值，X_mean为特征值的平均值，X_std为特征值的标准差。
3. 小数定标规范化（Decimal Scaling）：通过移动小数点的位置来调整特征值的大小，使其落在[-1, 1]范围内。
归一化可以提高模型的收敛速度，同时避免由于特征值大小差异过大而导致的模型权重分配不均衡问题，使得模型在学习过程中更加稳定。

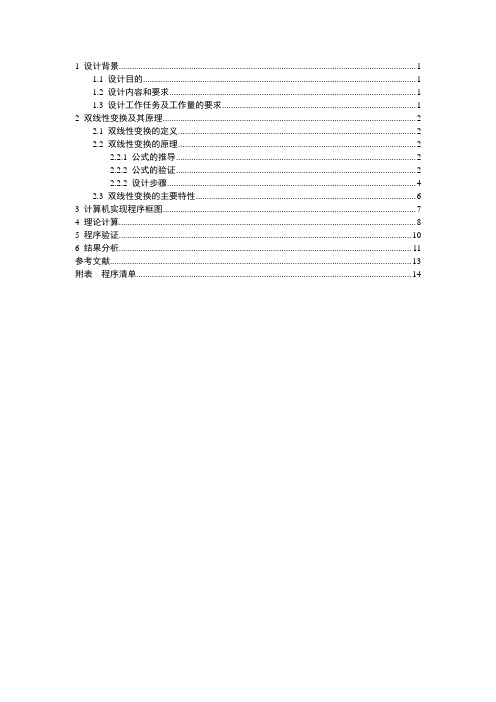

1 设计背景 (1)1.1 设计目的 (1)1.2 设计内容和要求 (1)1.3 设计工作任务及工作量的要求 (1)2 双线性变换及其原理 (2)2.1 双线性变换的定义 (2)2.2 双线性变换的原理 (2)2.2.1 公式的推导 (2)2.2.2 公式的验证 (2)2.2.2 设计步骤 (4)2.3 双线性变换的主要特性 (6)3 计算机实现程序框图 (7)4 理论计算 (8)5 程序验证 (10)6 结果分析 (11)参考文献 (13)附表程序清单 (14)1 设计背景1.1 设计目的本课程设计以自动控制理论、现代控制理论、MATLAB 及应用等知识为基础，利用双线性变换求连续系统对应的离散化的系统，目的是使学生在现有的控制理论的基础上，学会用MATLAB 语言编写控制系统的离散化的程序，通过上机实习加深对课堂所学知识的理解，掌握一种能方便地对系统进行离散化的设计工具。
1.2 设计内容和要求1 在理论上对连续系统采用双线性变换求离散化推导出算法和计算公式。
2 画出计算机实现算法的框图。
3 编写程序并调试和运行。
4 以下面的系统为例，进行计算。
已知系统闭环传递函数)2)(1(4)(++=s s s s G ，利用双线性变换求其离散传递函数。
5 分析运算结果（离散化步长对系统性能的影响）。
6 程序应具有一定的通用性，对不同参数能有兼容性。
1.3 设计工作任务及工作量的要求1 本次课程设计要求每周学生至少见指导教师4次，其中集中辅导答疑部不于3次。
2 设计说明书的格式按设计说明书格式要求，采用word 软件排版，计算机打印。
（具体包括：封皮、目录、正文、参考文献等）3 程序清单用A4纸打印后，作为附录订装在说明书后面。
4 框图和其他图表放在正文中。
2 双线性变换及其原理2.1 双线性变换的定义双线性变换法又称突斯汀（Tustin ）法，是一种基于梯形积分规则的数字积分变换方法。
2.2 双线性变换的原理 2.2.1 公式的推导双线性替换公式（或称“突斯汀（Tustin ）”公式），它可以从梯形积分公式中直接推导出来。

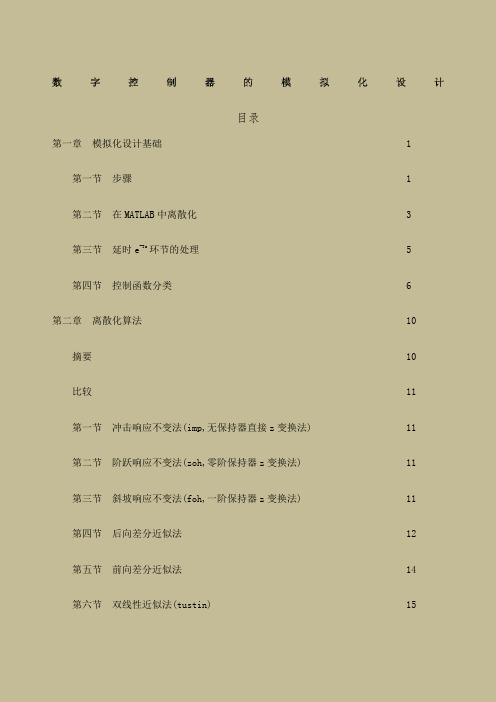

目录第一章模拟化设计基础1第一节步骤1第二节在MATLAB中离散化3第三节延时e-Ts环节的处理5第四节控制函数分类6第二章离散化算法10摘要10比较11第一节冲击响应不变法(imp,无保持器直接z变换法) 11第二节阶跃响应不变法(zoh,零阶保持器z变换法) 11第三节斜坡响应不变法(foh,一阶保持器z变换法) 11第四节后向差分近似法12第五节前向差分近似法14第六节双线性近似法(tustin) 15第七节预畸双线性法(prevarp) 17第八节零极点匹配法(matched) 18第三章时域化算法19第一节直接算法1—双中间变量向后递推19第二节直接算法2—双中间变量向前递推20第三节直接算法3—单中间变量向后递推21第四节直接算法4—单中间变量向前递推(简约快速算法) 21第五节串联算法22第六节并联算法23第四章数字PID控制算法24第一节微分方程和差分方程25第二节不完全微分25第三节参数选择26第四节 c51框架27第五章保持器33第一节零阶保持器33第二节一阶保持器30附录两种一阶离散化方法的结果的比较31第一章模拟化设计基础数字控制系统的设计有两条道路，一是模拟化设计，一是直接数字设计。
如果已经有成熟的模拟控制器，可以节省很多时间和部分试验费用，只要将模拟控制器离散化即可投入应用。
如果模拟控制器还不存在，可以利用已有的模拟系统的设计经验，先设计出模拟控制器，再进行离散化。
将模拟控制器离散化，如果用手工进行，计算量比较大。
借助数学软件MATLAB控制工具箱，可以轻松地完成所需要的全部计算步骤。
如果需要的话，还可以使用MATLAB的SIMULINK 工具箱，进行模拟仿真。
第一节步骤步骤1 模拟控制器的处理在数字控制系统中，总是有传输特性为零阶保持器的数模转换器（DAC），因此，如果模拟控制器尚未设计，则应以下图的方式设计模拟控制器，即在对象前面加上一个零阶保持器，形成一个新对象Ts1eG ss()--，然后针对这个新对象求模拟控制器D(s)。
2021年4月第34卷第2期山西能源学院学报Journal of Shanxi Institute of EnergyApr.，2021Vol.34No.2·自然科学研究·基于非规范替换法的连续控制系统离散化方法（安徽文达信息工程学院，安徽合肥231201）李穗李毅郎加云【摘要】连续控制系统离散化的常用方法包括欧拉（Euler ）法、休恩（Heun ）法、龙格-库塔（Runger-Kutta ）法、双线性（Tustin ）法等，都是采用规范替换法，依据某种映射关系将s 域转换到z 域，计算速度和精度都有限。
在对以上方法进行分析比较的基础上，本文提出了一种非规范替换法对连续时间控制系统进行离散化，仿真结果表明与规范替换法相比，该方法的灵活性更强、离散化精度更高。
【关键词】连续控制系统；替换法；离散化【中图分类号】TP391.7【文献标识码】A【文章编号】2096-4102（2021）02-0095-03在现代工业生产中，控制系统的作用越来越重要。
随着计算机控制技术、数字信号处理技术、系统仿真等技术的快速发展，在控制系统中引进计算机进行离散控制的做法越发普及。
依据连续控制器理论设计的离散控制器，可将连续系统转换成离散系统，成为现代离散控制系统设计常用的方法。
连续系统的离散化从数学模型的角度看，是将描述系统的微分方程变换为描述离散系统的差分方程，或将系统的传递函数变换为离散传递函数。
1常用的离散化方法1.1欧拉法（Euler 法）根据控制理论，s 域到z 域的变换关系为：z =e sT（1）将z 级数展开，取一阶近似z ≈1+sT ，可得：s =1T()z -1（2）以典型一阶系统为例，其传递函数为：G ()s =Y ()s X ()s =1τs +1（3）可得到一阶系统欧拉法离散化计算公式为：y k +1=y k +Tf ()x k ,y k =y k +Tτ()x k -y k （4）1.2双线性变换法（Tustin 法）式（1）也可以做如下变换z -1=e -sT =e -sT /2esT /2≈1-sT /21+sT /2（5）即：s =2T ·1-z -11+z -1（6）可得到一阶惯性环节的时域表达式为：y k +1=2τ-T 2τ+T y k +T 2τ+T()x k +1+x k （7）图1为使用双线性变换法离散化一阶系统的输出，实线为连续系统的阶跃响应，虚线为离散化后的系统阶跃响应。
Tustin法离散化模型及其实现
汪光阳
【期刊名称】《电气传动》
【年(卷),期】1996(026)002
【摘要】本文介绍一种Ｔｕｓｔｉｎ替换法的离散化模型及计算机实现。
经实际使用证明，它具有模型简单，计算工作量小、计算速度快等特点。
【总页数】3页(P55-57)
【作者】汪光阳
【作者单位】无
【正文语种】中文
【中图分类】TP391.9
【相关文献】
1.一种离散化易于编程实现的转子温度场数学模型 [J], 沈杏登
2.通过数据影化、离散化存储实现敏感信息防护 [J], 霍卓群
3.连续模型的三种离散化法 [J], 尤雪娟;王军虎
4.基于Tustin变换的分数阶微分算子近似离散化 [J], 宋保业;许琳;卢晓
5.基于信息熵的离散化算法的研究与实现 [J], 刘城霞;朱敏玲
因版权原因，仅展示原文概要，查看原文内容请购买。
控制系统数字仿真题库填空题1.定义一个系统时.首先要确定系统的；边界确定了系统的范围.边界以外对系统的作用称为系统的 .系统对边界以外环境的作用称为系统的。
1.定义一个系统时.首先要确定系统的边界；边界确定了系统的范围.边界以外对系统的作用称为系统的输入.系统对边界以外环境的作用称为系统的输出。
2．系统的三大要素为：、和。
2．系统的三大要素为：实体、属性和活动。
3．人们描述系统的常见术语为：、、和3．人们描述系统的常见术语为：实体、属性、事件和活动。
4．人们经常把系统分成四类.分别为：、、和4．人们经常把系统分成四类.它们分别为：连续系统、离散系统、采样数据系统和离散-连续系统。
5、根据系统的属性可以将系统分成两大类：和。
5、根据系统的属性可以将系统分成两大类：工程系统和非工程系统。
6．根据描述方法不同.离散系统可以分为：和。
6．根据描述方法不同.离散系统可以分为：离散时间系统和离散事件系统。
7. 系统是指相互联系又相互作用的的有机组合。
7. 系统是指相互联系又相互作用的实体的有机组合。
8．根据模型的表达形式.模型可以分为和数学模型二大类.期中数学模型根据数学表达形式的不同可分为二种.分别为：和。
8．根据模型的表达形式.模型可以分为物理模型和数学模型二大类.期中数学模型根据数学表达形式的不同可分为二种.分别为：静态模型和动态模型。
9．连续时间集中参数模型的常见形式为有三种.分别为：、和。
9．连续时间集中参数模型的常见形式为有三种.分别为：微分方程、状态方程和传递函数。
10、采用一定比例按照真实系统的样子制作的模型称为 .用数学表达式来描述系统内在规律的模型称为。
10、采用一定比例按照真实系统的样子制作的模型称为物理模型.用数学表达式来描述系统内在规律的模型称为数学模型。
11．静态模型的数学表达形式一般是方程和逻辑关系表达式等.而动态模型的数学表达形式一般是方程和方程。
11．静态模型的数学表达形式一般是代数方程和逻辑关系表达式等.而动态模型的数学表达形式一般是微分方程和差分方程。
s域到z域离散化方法s域到z域离散化方法是一种在数字控制系统中常见的转换方法。
由于数字控制系统中的信号都是以数字形式存在的，而现实中又存在着很多模拟信号，所以s域到z域离散化方法成为了数字控制系统中必不可少的技术之一。
一、概述s域到z域离散化方法是指将连续信号转化为离散信号的过程。
在数字控制系统中，通常使用的是离散控制器，需要将输入的连续信号转化为离散信号，然后再进行离散控制。
二、具体方法s域到z域离散化方法有很多种，常见的方法有以下几种：1. 零阶保持器方法：这种离散化方法的思想是将信号在采样时刻的值作为当前时刻的值，相当于模拟系统在采样时刻瞬间保持。
2. 一阶保持器方法：这种方法是将信号在采样时刻和前一时刻之间进行线性插值，得到当前时刻的值。
一阶保持器方法比零阶保持器方法更为精确，但计算量也更大一些。
3. Tustin方法：这种方法是最为常用的一种离散化方法，通过对s域中的传递函数进行映射，将其转化为z域中的传递函数。
这种方法既能保证时间响应的一致性，又能保证频率响应的一致性。
4. 双线性变换方法：这种离散化方法是将连续信号在s域中的采样，转化为z域中的采样，并在z域中进行线性插值。
这种方法较Tustin方法更为精确，但计算量也比较大。
三、应用场景s域到z域离散化方法适用于数字控制系统中的各种控制器。
例如，PID控制器、状态反馈控制器、输出反馈控制器等，都需要将输入的连续信号转化为离散信号，然后再进行控制。
四、总结s域到z域离散化方法是数字控制系统中不可缺少的一部分，其主要目的是将连续信号转化为离散信号。
对于不同的控制器，采用不同的离散化方法有助于提高控制精度和系统稳定性。
Tustin方法（也称为Bilinear变换或双线性变换）是一种用于将连续时间系统（模拟系统）离散化为离散时间系统的方法之一。
它是一种广泛使用的数值方法，尤其适用于将连续时间系统转换为数字控制系统。
Tustin方法的离散化步骤如下：
1. 连续时间系统：
首先，考虑一个具有传递函数H(s)的连续时间系统，其中s是复变量。
传递函数通常具有以下形式：
H(s)=N(s) D(s)
其中，N(s)和D(s)是多项式，表示系统的分子和分母。
2. 替换s：
使用Tustin方法，我们将s替换为离散时间z上的特定映射。
Tustin方法使用双线性变换：
s=2
T
z−1 z+1
其中，T是采样时间。
3. 替换H(s)：
将s替换为上述表达式，得到离散时间系统的传递函数：
H(z)=N(
2
T
z−1
z+1) D(
2
T
z−1
z+1)
4. 优化H(z)：
通常，为了方便分析和实现，可以对H(z)进行代数化简，例如通过因式分解或部分分数展开。
5. 数字实现：
将H(z)转换为数字控制系统的形式，例如差分方程或脉冲响应。
示例：
假设有一个连续时间系统的传递函数为：
H(s)=
s+1
s2+3s+2
采样时间T为 0.1 秒，应用Tustin方法：
s=2
T
z−1 z+1
将其代入传递函数，进行代数化简，最终得到离散时间系统的传递函数。
这就是Tustin方法的基本过程。
它是一种将连续时间系统转换为离散时间系统的常用方法，具有一定的数值稳定性和频率响应特性。
在数字控制系统设计中，经常使用这样的方法来进行系统离散化。
