离散控制器的设计与实现

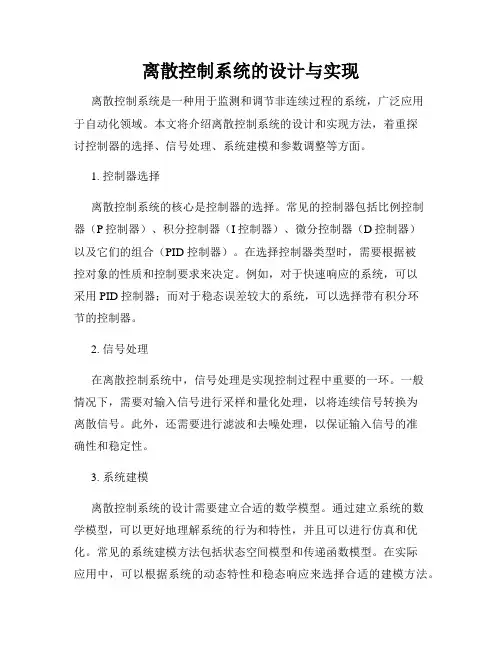

离散控制系统的设计与实现离散控制系统是一种用于监测和调节非连续过程的系统，广泛应用于自动化领域。

本文将介绍离散控制系统的设计和实现方法，着重探讨控制器的选择、信号处理、系统建模和参数调整等方面。

1. 控制器选择离散控制系统的核心是控制器的选择。

常见的控制器包括比例控制器（P控制器）、积分控制器（I控制器）、微分控制器（D控制器）以及它们的组合（PID 控制器）。

在选择控制器类型时，需要根据被控对象的性质和控制要求来决定。

例如，对于快速响应的系统，可以采用PID 控制器；而对于稳态误差较大的系统，可以选择带有积分环节的控制器。

2. 信号处理在离散控制系统中，信号处理是实现控制过程中重要的一环。

一般情况下，需要对输入信号进行采样和量化处理，以将连续信号转换为离散信号。

此外，还需要进行滤波和去噪处理，以保证输入信号的准确性和稳定性。

3. 系统建模离散控制系统的设计需要建立合适的数学模型。

通过建立系统的数学模型，可以更好地理解系统的行为和特性，并且可以进行仿真和优化。

常见的系统建模方法包括状态空间模型和传递函数模型。

在实际应用中，可以根据系统的动态特性和稳态响应来选择合适的建模方法。

4. 参数调整离散控制系统的性能往往与控制器参数的选择有关。

参数调整是离散控制系统设计中重要的一步。

传统的参数调整方法包括试错法、经验法和经典控制理论等。

此外，还可以采用现代控制理论中的自适应控制、模糊控制和神经网络控制等方法，来实现参数的自适应调整。

5. 实现与优化离散控制系统的实现可以采用硬件实现和软件实现两种方式。

在硬件实现中，通常使用单片机或者微控制器作为核心处理器，并配以外围接口和传感器等。

在软件实现中，可以使用计算机来进行控制器的设计和仿真，通过与外部控制设备的连接，实现对被控对象的控制。

离散控制系统的优化是一个不断迭代的过程。

通过实际应用中的数据采集和实验，可以对控制系统的性能进行评估和优化。

常见的优化方法包括参数调整、控制策略的改进和系统结构的优化等。

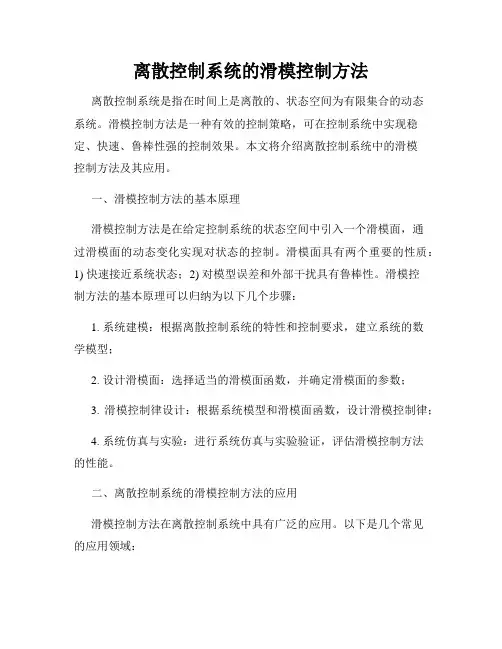

离散控制系统的滑模控制方法离散控制系统是指在时间上是离散的、状态空间为有限集合的动态系统。

滑模控制方法是一种有效的控制策略，可在控制系统中实现稳定、快速、鲁棒性强的控制效果。

本文将介绍离散控制系统中的滑模控制方法及其应用。

一、滑模控制方法的基本原理滑模控制方法是在给定控制系统的状态空间中引入一个滑模面，通过滑模面的动态变化实现对状态的控制。

滑模面具有两个重要的性质：1) 快速接近系统状态；2) 对模型误差和外部干扰具有鲁棒性。

滑模控制方法的基本原理可以归纳为以下几个步骤：1. 系统建模：根据离散控制系统的特性和控制要求，建立系统的数学模型；2. 设计滑模面：选择适当的滑模面函数，并确定滑模面的参数；3. 滑模控制律设计：根据系统模型和滑模面函数，设计滑模控制律；4. 系统仿真与实验：进行系统仿真与实验验证，评估滑模控制方法的性能。

二、离散控制系统的滑模控制方法的应用滑模控制方法在离散控制系统中具有广泛的应用。

以下是几个常见的应用领域：1. 电力系统中的滑模控制：滑模控制方法可以用于电力系统中的电压控制、频率控制等应用。

通过设计滑模面和滑模控制律，可以实现电力系统的稳定运行和故障恢复。

2. 机械系统中的滑模控制：滑模控制方法可以应用于机械系统的位置控制、速度控制等。

通过引入滑模面和滑模控制律，可以实现机械系统的精确控制和运动规划。

3. 通信系统中的滑模控制：滑模控制方法可以应用于通信系统的信号恢复、抗干扰等。

通过设计合适的滑模面和滑模控制律，可以实现通信系统的稳定传输和高质量的信号恢复。

4. 汽车控制系统中的滑模控制：滑模控制方法可以应用于汽车控制系统的车辆稳定性控制、防抱死制动系统等。

通过设计适当的滑模面和滑模控制律，可以实现汽车的安全驾驶和提高行驶性能。

三、滑模控制方法的优缺点滑模控制方法具有以下优点：1. 鲁棒性强：滑模控制方法对参数变化和外部干扰具有较强的鲁棒性，可以保持控制系统的稳定性和性能；2. 快速响应：滑模控制方法能够通过滑模面的快速调节，实现对系统状态的快速响应和精确控制；3. 易于实现：滑模控制方法的实现相对简单，不需要过多的计算和参数调整。

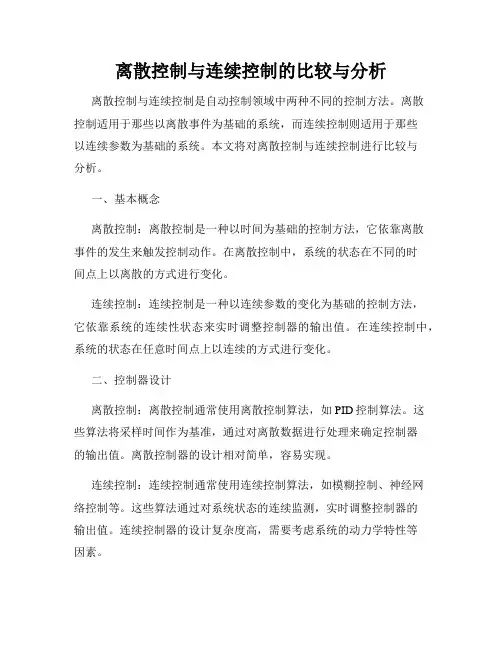

离散控制与连续控制的比较与分析离散控制与连续控制是自动控制领域中两种不同的控制方法。

离散控制适用于那些以离散事件为基础的系统，而连续控制则适用于那些以连续参数为基础的系统。

本文将对离散控制与连续控制进行比较与分析。

一、基本概念离散控制：离散控制是一种以时间为基础的控制方法，它依靠离散事件的发生来触发控制动作。

在离散控制中，系统的状态在不同的时间点上以离散的方式进行变化。

连续控制：连续控制是一种以连续参数的变化为基础的控制方法，它依靠系统的连续性状态来实时调整控制器的输出值。

在连续控制中，系统的状态在任意时间点上以连续的方式进行变化。

二、控制器设计离散控制：离散控制通常使用离散控制算法，如PID控制算法。

这些算法将采样时间作为基准，通过对离散数据进行处理来确定控制器的输出值。

离散控制器的设计相对简单，容易实现。

连续控制：连续控制通常使用连续控制算法，如模糊控制、神经网络控制等。

这些算法通过对系统状态的连续监测，实时调整控制器的输出值。

连续控制器的设计复杂度高，需要考虑系统的动力学特性等因素。

三、响应速度离散控制：离散控制的响应速度相对较慢，因为其控制动作是通过离散事件的发生来触发的。

离散控制器在两个采样点之间的时间段内，无法对系统状态进行控制。

连续控制：连续控制的响应速度相对较快，因为其控制动作是实时调整的。

连续控制器可以在任意时间点上对系统状态进行控制，能够快速响应系统的变化。

四、系统稳定性离散控制：离散控制系统相对容易保持稳定，因为其控制动作是基于对离散数据的处理。

离散控制器可以通过调整采样周期来实现系统的稳定性。

连续控制：连续控制系统相对较难保持稳定，因为其控制动作是基于对连续参数的调整。

连续控制器需要考虑系统的动力学特性以及噪声等因素，以保证系统的稳定性。

五、应用领域离散控制：离散控制适用于那些以离散事件为基础的系统，如自动化生产线、数字电子设备等。

离散控制在许多工业领域中得到广泛应用。

连续控制：连续控制适用于那些以连续参数为基础的系统，如化工过程、机械控制系统等。

第五章数字控制器的离散化设计⽅法第五章数字控制器的离散化设计⽅法数字控制器的连续化设计是按照连续控制系统的理论在S 域内设计模拟调节器，然后再⽤计算机进⾏数字模拟，通过软件编程实现的。

这种⽅法要求采样周期⾜够⼩才能得到满意的设计结果，因此只能实现⽐较简单的控制算法。

当控制回路⽐较多或者控制规律⽐较复杂时，系统的采样周期不可能太⼩，数字控制器的连续化设计⽅法往往得不到满意的控制效果。

这时要考虑信号采样的影响，从被控对象的实际特性出发，直接根据采样控制理论进⾏分析和综合，在Z 平⾯设计数字控制器，最后通过软件编程实现，这种⽅法称为数字控制器的离散化设计⽅法，也称为数字控制器的直接设计法。

数字控制器的离散化设计完全根据采样系统的特点进⾏分析和设计，不论采样周期的⼤⼩，这种⽅法都适合，因此它更具有⼀般的意义，⽽且它可以实现⽐较复杂的控制规律。

5.1 数字控制器的离散化设计步骤数字控制器的连续化设计是把计算机控制系统近似看作连续系统，所⽤的数学⼯具是微分⽅程和拉⽒变换；⽽离散化设计是把计算机控制系统近似看作离散系统，所⽤的数学⼯具是差分⽅程和Z 变换，完全采⽤离散控制系统理论进⾏分析，直接设计数字控制器。

计算机采样控制系统基本结构如图5.1所⽰。

图中G 0(s)是被控对象的传递函数，H(s)是零阶保持器的传递函数，G(z)是⼴义被控对象的脉冲传递函数，D(z)是数字控制器的脉冲传递函数， R(z)是系统的给定输⼊，C(z)是闭环系统的输出，φ(z)是闭环系统的脉冲传递函数。

零阶保持器的传递函数为：se s H Ts--=1)( （5-1）⼴义被控对象的脉冲传递函数为：[])()()(0s G s H Z z G = （5-2）由图可以求出开环系统的脉冲传递函数为：图5.1 计算机采样控制系统基本结构图)()()()()(z G z D z E z C z W == （5-3）闭环系统的脉冲传递函数为：()()()()()1()()C zD z G z z R z D z G z Φ==+ （5-4）误差的脉冲传递函数为：()1()()1()()e E z z R z D z G z Φ==+ （5-5）显然 )(1)(z z e Φ-=Φ（5-6）由式（5-4）可以求出数字控制器的脉冲传递函数为：)](1)[()()(z z G z z D Φ-Φ= （5-7）如果已知被控对象的传递函数G 0(s)，并且可以根据控制系统的性能指标确定闭环系统的脉冲传递函数φ(z)，由上式可以得到离散化⽅法设计数字控制器的步骤：（1）根据式（5-2）求出⼴义被控对象的脉冲传递函数G(z)。

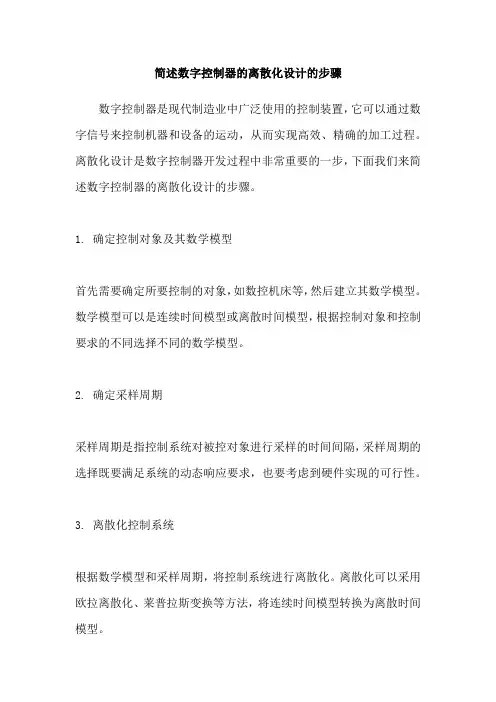

简述数字控制器的离散化设计的步骤
数字控制器是现代制造业中广泛使用的控制装置，它可以通过数字信号来控制机器和设备的运动，从而实现高效、精确的加工过程。

离散化设计是数字控制器开发过程中非常重要的一步，下面我们来简述数字控制器的离散化设计的步骤。

1. 确定控制对象及其数学模型
首先需要确定所要控制的对象，如数控机床等，然后建立其数学模型。

数学模型可以是连续时间模型或离散时间模型，根据控制对象和控制要求的不同选择不同的数学模型。

2. 确定采样周期
采样周期是指控制系统对被控对象进行采样的时间间隔，采样周期的选择既要满足系统的动态响应要求，也要考虑到硬件实现的可行性。

3. 离散化控制系统
根据数学模型和采样周期，将控制系统进行离散化。

离散化可以采用欧拉离散化、莱普拉斯变换等方法，将连续时间模型转换为离散时间模型。

4. 设计控制算法
在离散化的控制系统中，需要设计相应的控制算法。

控制算法可以是PID控制、模型预测控制、自适应控制等。

5. 程序实现和仿真
根据设计的控制算法，编写程序并进行仿真验证，检验控制系统的性能是否符合要求，可以对算法进行优化。

6. 实验验证
在实际控制系统中，进行实验验证，不断进行优化和调整，使控制系统达到最佳性能。

以上就是数字控制器离散化设计的步骤，通过严密的设计和实验验证，可以实现数字控制器的高效、精确控制，提高制造业的生产效率和产品质量。

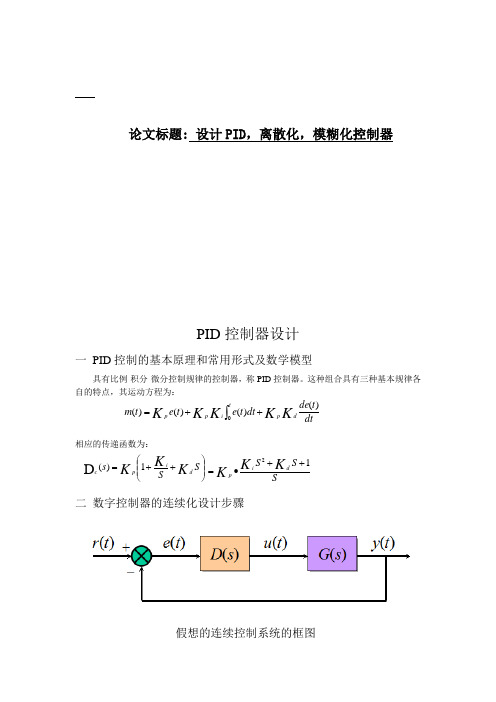

论文标题: 设计PID ，离散化，模糊化控制器PID 控制器设计一 PID 控制的基本原理和常用形式及数学模型具有比例-积分-微分控制规律的控制器，称PID 控制器。

这种组合具有三种基本规律各自的特点，其运动方程为：dt t de dt t e t e t m K K K K K dp ti p p )()()()(0++=⎰相应的传递函数为：⎪⎪⎭⎫ ⎝⎛++=S S s K K K d i p c 1)(D S S S K K K d ip 12++∙=二 数字控制器的连续化设计步骤假想的连续控制系统的框图1 设计假想的连续控制器D（s）由于人们对连续系统的设计方法比较熟悉，对由上图的假想连续控制系统进行设计，如利用连续系统的频率的特性法，根轨迹法等设计出假想的连续控制器D（S）。

2 选择采样周期T香农采样定理给出了从采样信号到恢复连续信号的最低采样频率。

在计算机控制系统中，完成信号恢复功能一般有零阶保持器H（s)来实现。

零阶保持器的传递函数为3将D（S）离散化为D（Z）将连续控制器D（S）离散化为数字控制器D（Z）的方法很多，如双线性变换法，后向差分法，前向差分法，冲击响应不变法，零极点匹配法，零阶保持法。

双线性变换法然后D（S）就可以转化离散的D（Z)三Matlab仿真实验直接试探法求PID根据这个框图，求出该传递函数的P=0.35 I=0 D=0根据⎪⎪⎭⎫ ⎝⎛++=S S s K K K d i p c 1)(D D （Z ）=0.35 T=0.01数字连续话PID 控制器设计MA TLAB 仿真框图实验结果 没有经过调节的结果为结果分析一阶阶跃信号的幅值选择为5经过数字连续化PID控制器后，对比图形发现，结果变得非常稳定，没有发现超调量，而没有经过PID控制的图形发生了超调变化达到稳定的时间变得更长。

二离散化控制器的设计离散系统设计是指在给定系统性能指标的条件下，设计出控制器的控制规律和相应的数字控制算法。

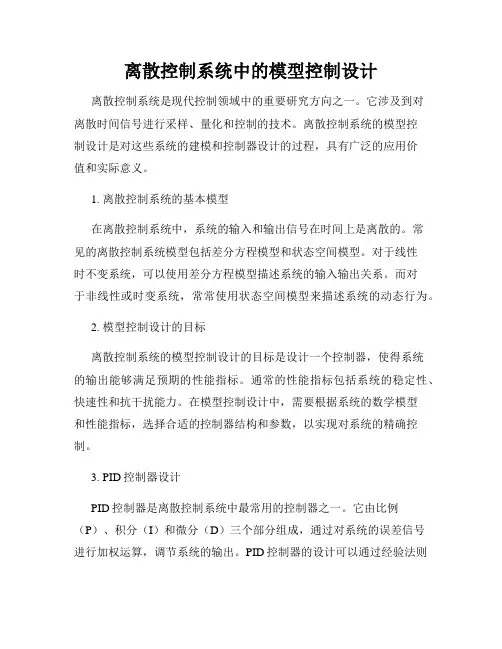

离散控制系统中的模型控制设计离散控制系统是现代控制领域中的重要研究方向之一。

它涉及到对离散时间信号进行采样、量化和控制的技术。

离散控制系统的模型控制设计是对这些系统的建模和控制器设计的过程，具有广泛的应用价值和实际意义。

1. 离散控制系统的基本模型在离散控制系统中，系统的输入和输出信号在时间上是离散的。

常见的离散控制系统模型包括差分方程模型和状态空间模型。

对于线性时不变系统，可以使用差分方程模型描述系统的输入输出关系。

而对于非线性或时变系统，常常使用状态空间模型来描述系统的动态行为。

2. 模型控制设计的目标离散控制系统的模型控制设计的目标是设计一个控制器，使得系统的输出能够满足预期的性能指标。

通常的性能指标包括系统的稳定性、快速性和抗干扰能力。

在模型控制设计中，需要根据系统的数学模型和性能指标，选择合适的控制器结构和参数，以实现对系统的精确控制。

3. PID控制器设计PID控制器是离散控制系统中最常用的控制器之一。

它由比例（P）、积分（I）和微分（D）三个部分组成，通过对系统的误差信号进行加权运算，调节系统的输出。

PID控制器的设计可以通过经验法则或者优化算法来实现。

常用的经验法则包括Ziegler-Nichols法则和Chien-Hrones-Reswick法则。

4. 线性二次调节器设计线性二次调节器（LQR）是离散控制系统中一种优化控制方法。

它通过最小化系统输出与期望输出之间的误差的平方和，设计一个线性状态反馈控制器。

LQR控制器采用系统的状态反馈控制策略，通过对状态变量进行测量和调节，实现对系统的稳定性和性能的优化。

5. 系统辨识与模型预测控制系统辨识是离散控制系统中的关键技术之一，它通过对实际系统的输入输出数据进行分析和处理，确定系统的数学模型。

基于系统辨识得到的数学模型，可以应用模型预测控制（MPC）方法进行系统控制。

MPC控制器通过对未来一段时间内系统的状态进行预测，计算控制信号，实现对系统的控制和优化。

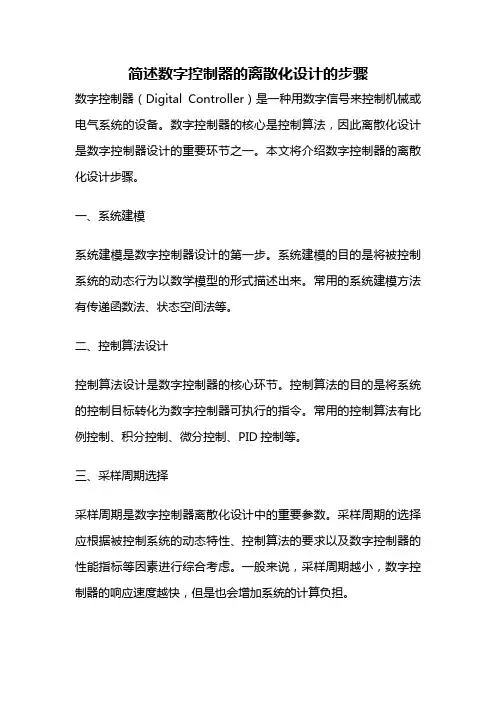

简述数字控制器的离散化设计的步骤数字控制器（Digital Controller）是一种用数字信号来控制机械或电气系统的设备。

数字控制器的核心是控制算法，因此离散化设计是数字控制器设计的重要环节之一。

本文将介绍数字控制器的离散化设计步骤。

一、系统建模系统建模是数字控制器设计的第一步。

系统建模的目的是将被控制系统的动态行为以数学模型的形式描述出来。

常用的系统建模方法有传递函数法、状态空间法等。

二、控制算法设计控制算法设计是数字控制器的核心环节。

控制算法的目的是将系统的控制目标转化为数字控制器可执行的指令。

常用的控制算法有比例控制、积分控制、微分控制、PID控制等。

三、采样周期选择采样周期是数字控制器离散化设计中的重要参数。

采样周期的选择应根据被控制系统的动态特性、控制算法的要求以及数字控制器的性能指标等因素进行综合考虑。

一般来说，采样周期越小，数字控制器的响应速度越快，但是也会增加系统的计算负担。

四、离散化方法选择离散化方法是将连续时间系统转化为离散时间系统的过程。

常用的离散化方法有零阶保持法、一阶保持法、Tustin变换法等。

离散化方法的选择应根据被控制系统的动态特性、控制算法的要求以及数字控制器的性能指标等因素进行综合考虑。

五、数字控制器实现数字控制器实现是数字控制器离散化设计的最后一步。

数字控制器的实现可以采用FPGA、DSP、单片机等硬件平台，也可以采用C、C++等编程语言进行软件实现。

数字控制器实现的目的是将离散化后的控制算法实现为数字控制器可执行的指令。

数字控制器的离散化设计包括系统建模、控制算法设计、采样周期选择、离散化方法选择和数字控制器实现等步骤。

离散化设计的目的是将连续时间系统转化为数字控制器可执行的指令，从而实现对被控制系统的精确控制。

离散lqr控制算法
离散LQR（线性二次调节）控制算法是一种经典的控制算法，用于设计具有最优性能的线性控制器。

LQR控制器的设计基于状态空间模型和最小二乘优化技术。

它通过最小化加权状态和控制输入的二次成本函数来确定最优控制器增益矩阵，以实现系统的最优控制。

在离散LQR控制算法中，系统的状态方程和输出方程都是离散的。

控制器的目标是找到一个状态反馈增益矩阵，使得系统的性能指标最优化。

这个性能指标通常是由加权状态和控制输入的二次成本函数来定义的。

离散LQR控制算法的核心是求解离散时间下的代数Riccati方程，通过解这个方程可以得到最优的状态反馈增益矩阵。

离散LQR控制算法的优点之一是它能够处理具有多个输入和多个输出的复杂系统，并且能够在设计过程中灵活地调整性能指标的权重。

此外，离散LQR控制算法还可以通过状态反馈来抑制系统中的不稳定模态，从而提高系统的稳定性和鲁棒性。

然而，离散LQR控制算法也存在一些局限性，例如对于非线性
系统和具有大量状态变量的系统，离散LQR控制算法可能不太适用。

此外，在实际应用中，离散LQR控制算法的计算复杂度较高，需要
大量的计算资源和内存空间。

总的来说，离散LQR控制算法是一种有效的控制算法，能够为
线性离散系统提供最优控制性能。

然而，在实际应用中，需要综合
考虑系统的特性和实际需求，选择合适的控制算法来实现最佳的控
制效果。

离散控制系统中的状态反馈控制在离散控制系统中，状态反馈控制是一种常用的控制策略。

它通过测量系统的状态并将其作为反馈信号，采取相应的控制动作来实现系统性能的优化。

本文将介绍离散控制系统中的状态反馈控制原理、设计方法和应用场景。

一、原理状态反馈控制的原理基于系统的状态空间表示。

离散控制系统的状态空间模型可以表示为以下形式：x(k+1) = Ax(k) + Bu(k)y(k) = Cx(k)其中，x(k)为系统在时刻k的状态向量，u(k)为控制输入向量，y(k)为输出向量；A、B、C为系统的矩阵参数。

状态反馈控制的目标是设计一个状态反馈矩阵K，使得控制输入u(k)与系统状态x(k)之间存在一定的线性关系。

即u(k) = -Kx(k)通过选择适当的状态反馈矩阵K，可以实现系统的稳定性、性能和鲁棒性等要求。

二、设计方法状态反馈控制的设计方法通常可以分为全状态反馈和部分状态反馈两种情况。

1. 全状态反馈全状态反馈指的是利用系统的全部状态信息进行控制。

在这种情况下，状态反馈矩阵K的每一个元素都与系统的状态变量相关。

全状态反馈可以实现系统的最优控制，但需要测量系统的全部状态变量，因此在实际应用中可能会受到限制。

2. 部分状态反馈部分状态反馈是指只利用系统的部分状态信息进行控制。

在这种情况下，状态反馈矩阵K的某些元素与系统的状态变量相关，而其他元素设为零。

部分状态反馈可以在减少测量需求的同时实现系统的稳定和性能优化。

状态反馈控制的设计方法通常采用基于稳定极点配置和线性二次型优化的思想。

具体的设计步骤包括：确定系统的状态空间模型，分析系统的稳定性和性能要求，选择适当的稳定极点位置，根据稳定极点位置计算状态反馈矩阵K，验证系统的性能和稳定性。

三、应用场景离散控制系统中的状态反馈控制在工业自动化、机器人控制、飞行器控制等领域有广泛的应用。

1. 工业自动化在工业自动化系统中，状态反馈控制可以实现对生产过程的精确控制。

例如，在温度控制系统中，通过测量系统的温度状态并进行反馈调节，可以实现对温度的精确控制，提高生产过程的稳定性和可靠性。

简述数字控制器的离散化设计的步骤
数字控制器是一种常用于控制机械和电子设备的计算机系统。

在数字控制器的离散化设计中，需要按照以下步骤进行：
1. 系统建模：首先需要对控制系统进行建模，确定其输入输出关系，选择适当的控制算法和控制器结构。

2. 离散化处理：通过对连续时间控制器进行离散化处理，将其转化
为离散时间控制器，以便于数字控制器进行实现。

3. 数字控制器设计：根据控制系统的需求和离散化处理后的控制器
模型，设计数字控制器的硬件平台和软件算法，并进行实现。

4. 系统测试与优化：对设计好的数字控制器进行系统测试，并进行
优化调整，以确保其满足控制系统的性能指标和稳定性要求。

需要注意的是，数字控制器的离散化设计是一项复杂的任务，需要深入理解控制系统的工作原理和数学模型，熟练掌握离散化技术和数字控制器的设计方法，以及具备良好的工程实践经验。

同时，还需要关注数字控制器的实时性和可靠性，以确保其在工业应用中的稳定运行。

离散控制系统：分析离散控制系统的特点、设计和实现导语：离散控制系统是一种在离散时间点进行操作和控制的系统。

它在现代自动化系统中起着至关重要的作用。

本文旨在深入探讨离散控制系统的特点、设计和实现，并提供一些实际应用例子。

1. 什么是离散控制系统？离散控制系统是一种以离散时间点为基础进行操作和控制的系统。

与连续控制系统相比，离散控制系统通过在离散时间点上获取和处理输入信号，并输出相应的控制信号来实现对系统的控制。

2. 离散控制系统的特点2.1 离散性离散控制系统的最显著特点就是离散性。

它通过间隔固定的时间点来采样输入信号，并在每个时间点上计算输出信号。

这种离散的特性使得系统的分析和设计更容易，同时也更适合数字计算机进行实现。

2.2 有限性离散控制系统是有限的，它只能处理有限数量的采样和输出。

这意味着在系统的设计中，需要考虑到系统的存储容量和计算能力。

2.3 确定性离散控制系统具有确定性，即在给定的输入条件下，它的输出是确定的。

这使得系统的行为可以预测和分析，有助于系统的稳定性和可靠性。

2.4 抗干扰性离散控制系统相对于连续控制系统具有更好的抗干扰性。

在离散时间点上进行采样和处理可以有效地过滤掉噪声和干扰信号，从而提高系统的稳定性和可靠性。

3. 离散控制系统的设计3.1 系统建模在设计离散控制系统之前，首先需要对待控制的系统进行建模。

系统建模是通过数学方程或差分方程描述系统的动态行为和输入输出关系。

根据系统的特性，可以选择不同的数学模型，如线性模型、非线性模型等。

3.2 控制器设计控制器是离散控制系统设计中最关键的部分之一。

控制器根据输入信号、系统模型和输出误差等信息，计算出相应的控制信号来控制系统的运行。

根据系统的要求和特性，可以选择不同的控制算法，如比例控制、积分控制、PID控制等。

3.3 信号采样和处理离散控制系统通过对输入信号进行采样和处理来获取和处理系统状态和误差信号。

采样频率和采样周期的选择对系统的性能和稳定性有重要影响。

离散时间控制系统离散时间控制系统（Discrete-time control system）是工程系统中常用的一种控制系统。

它是指系统在离散时间点上进行观测和控制的一种方法，与连续时间控制系统相对应。

在离散时间控制系统中，系统的状态、输入和输出均在特定的离散时间点上进行采样和更新。

这些离散时间点称为采样时间点，通常由控制系统的设计要求和性能要求决定。

与连续时间控制系统相比，离散时间控制系统具有采样和计算简单、实时性好等优势。

离散时间控制系统通常由以下基本元素组成：传感器（sensors）、执行器（actuators）、系统状态（system states）、控制器（controller）、采样器（sampler）和计算器（calculator）。

其中，传感器用于采集系统的输入和输出信号，执行器用于控制系统的行为，系统状态用于表示系统的内部状态，控制器用于根据输入信号和系统状态生成控制信号，采样器用于确定采样时间点，计算器用于执行控制算法和计算控制信号。

离散时间控制系统的设计和分析主要涉及系统建模、传递函数、状态空间和系统稳定性等概念。

通过对系统进行建模和分析，可以确定适当的控制策略和参数，实现对系统的控制和优化。

离散时间控制系统广泛应用于自动化控制领域，如工业生产过程控制、机械设备控制、电力系统控制等。

它可以根据离散时间点上的观测和控制信号，对系统进行实时监测和调整，以满足设计要求和性能要求。

总之，离散时间控制系统是一种在特定离散时间点上进行观测和控制的控制系统。

它具有采样和计算简单、实时性好等优势，并广泛应用于自动化控制领域。

通过合理的设计和分析，离散时间控制系统可以实现对系统的控制和优化。

离散时间控制系统（Discrete-time control system）在工程系统中扮演着至关重要的角色。

它可以帮助工程师们实时监测和调整系统状态，以满足设计要求和性能要求。

在本文中，我们将进一步探讨离散时间控制系统的一些关键概念、方法和应用。

离散控制系统中的状态观测器设计离散控制系统是指系统的输入和输出是离散的，并且在时间上以离散的方式进行测量和控制。

状态观测器是离散控制系统中重要的组成部分，用于估计系统的状态变量，从而实现对系统的控制。

本文将介绍离散控制系统中状态观测器的设计方法及其应用。

一、状态观测器的概念和作用状态观测器是一种用于估计系统状态的装置或算法。

在离散控制系统中，通过观测系统的输出值和输入值，结合系统的数学模型，状态观测器能够推断出系统的状态变量，从而实现对系统的监测和控制。

状态观测器在离散控制系统中具有重要的作用。

首先，通过对系统状态的估计，可以实现对系统的运行状态的实时监测，减少故障的发生。

其次，状态观测器可以提供系统未知状态变量的估计值，从而实现对系统的控制。

因此，状态观测器在离散控制系统中具有广泛的应用。

二、状态观测器的设计方法状态观测器的设计方法可以分为两类：基于传统观测器设计方法和基于最优观测器设计方法。

1. 基于传统观测器设计方法基于传统观测器设计方法的核心思想是通过系统的输出值来估计系统的状态变量。

最常用的传统观测器设计方法有：（1）全阶观测器设计：全阶观测器是指观测器的状态向量与系统的状态向量具有相同的维数。

全阶观测器可以通过系统的输出值和输入值来准确地估计系统的状态变量。

（2）低阶观测器设计：低阶观测器是指观测器的状态向量比系统的状态向量的维数低。

低阶观测器设计方法通过将系统的状态变量投影到一个低维的观测空间中来实现对系统状态的估计。

2. 基于最优观测器设计方法基于最优观测器设计方法的核心思想是通过优化问题来设计状态观测器，使得估计误差最小。

最优观测器能够最大程度地准确估计系统的状态变量。

最常用的最优观测器设计方法是卡尔曼滤波器。

卡尔曼滤波器能够通过系统的输出值和输入值来估计系统的状态变量，并且可以自适应地调整观测器的参数，以最小化估计误差。

三、状态观测器的应用状态观测器在离散控制系统中有广泛的应用。

离散控制系统的鲁棒控制技术鲁棒控制技术是一种能够使系统对于参数不确定性、扰动和模型误差具有强健性的控制技术。

在离散控制系统中，鲁棒控制技术的应用能够有效提高系统的稳定性和性能。

本文将深入探讨离散控制系统的鲁棒控制技术，包括定义鲁棒控制、鲁棒控制的原理和方法以及在实际系统中的应用。

一、定义鲁棒控制鲁棒控制是指系统能够在参数不确定性、扰动和模型误差的情况下，仍然能够保持稳定性和性能。

鲁棒控制的目标是使系统对于外部环境和内部参数的变化具有抵抗能力，从而保持系统的可靠性和鲁棒性。

鲁棒控制技术的关键在于建立具有强健性的控制器。

该控制器能够通过适当的设计和调节，保证在系统参数发生变化或者受到外部扰动时，系统仍然能够保持稳定，并且具有较好的控制性能。

二、鲁棒控制的原理和方法针对离散控制系统的鲁棒控制，常用的方法包括基于H∞优化、基于μ合成和基于滑模控制等。

1. 基于H∞优化的鲁棒控制H∞控制是一种通过鲁棒性优化设计控制器的方法。

通过对系统动态响应特性进行数学建模和分析，将控制器设计问题转化为一个最优化问题。

通过优化算法求解，得到具有鲁棒性能的控制器。

2. 基于μ合成的鲁棒控制μ合成也是一种常用的鲁棒控制设计方法。

该方法通过定义一个性能权重函数和一个鲁棒性能权重函数，将控制器设计问题转化为一个线性矩阵不等式问题。

通过求解该问题，可以得到系统的鲁棒控制器。

3. 基于滑模控制的鲁棒控制滑模控制是一种非线性控制方法，其核心思想是通过引入一个滑模面，实现对系统状态的控制。

滑模控制具有较强的鲁棒性能，能够有效抑制参数扰动和外部干扰。

以上是几种常用的鲁棒控制方法，实际应用中可以根据系统的具体情况选择合适的方法进行设计和实现。

三、鲁棒控制在实际系统中的应用离散控制系统的鲁棒控制技术在现实应用中具有广泛的应用价值。

1. 电力系统控制电力系统对于电能的传输和分配起着至关重要的作用。

其中，鲁棒控制技术的应用可以提高电力系统的抗干扰能力和稳定性。

离散控制系统的滑模控制设计滑模控制设计是离散控制系统中一种常用的控制方法，它通过引入滑模面来实现系统的稳定控制与抗干扰能力的提升。

本文将以离散控制系统的滑模控制设计为主题，探讨其基本原理和设计方法，并简要介绍其在工程实践中的应用。

一、滑模控制的基本原理离散滑模控制是一种基于系统状态误差的控制方法，其基本原理是通过引入一个滑模面来实现对系统的控制。

滑模面定义为：S(k) = e(k) - λδ(k)其中，S(k)表示滑模面，e(k)为系统的状态误差，λ为控制增益，δ(k)为一个滑模函数。

滑模函数的作用是引入非线性特性，增强系统对干扰的抑制能力。

在滑模控制中，控制器的设计目标是使系统的状态误差在滑模面上滑动，从而实现对系统状态的稳定控制。

为达到这一目标，需设计合适的控制律。

二、滑模控制的设计方法1. 界面设计滑模控制的设计首先需要确定滑模面的形式。

常用的滑模面形式有线性滑模面和非线性滑模面。

在设计滑模面时，需确保其具有足够的系统响应速度和抗干扰能力。

2. 控制律设计控制律的设计是滑模控制的关键步骤。

一般而言，滑模控制律可以分为离散时间滑模控制律和连续时间滑模控制律。

离散时间滑模控制律通常采用了状态观测器来实现状态估计，而连续时间滑模控制律则直接对系统状态误差进行控制。

在滑模控制器的设计过程中，需要注意控制增益的选择。

增益的选择应在系统稳定性和控制性能之间取得平衡，以实现系统的期望响应。

3. 鲁棒性分析滑模控制设计过程中需要进行鲁棒性分析，以评估滑模控制器对参数变化和外部干扰的鲁棒性。

鲁棒性分析可以通过灵敏度函数的设计和系统稳定性的分析来实现。

三、滑模控制在工程实践中的应用滑模控制在许多领域中得到广泛应用，如电力系统、交通运输、机器人控制等。

以下以机器人控制为例，简要介绍滑模控制的应用。

机器人控制中，滑模控制可以实现对机器人的精准定位和轨迹跟踪。

通过设计合适的滑模面和控制律，可以使机器人的状态误差在滑模面上滑动，从而实现对机器人位置的控制。
