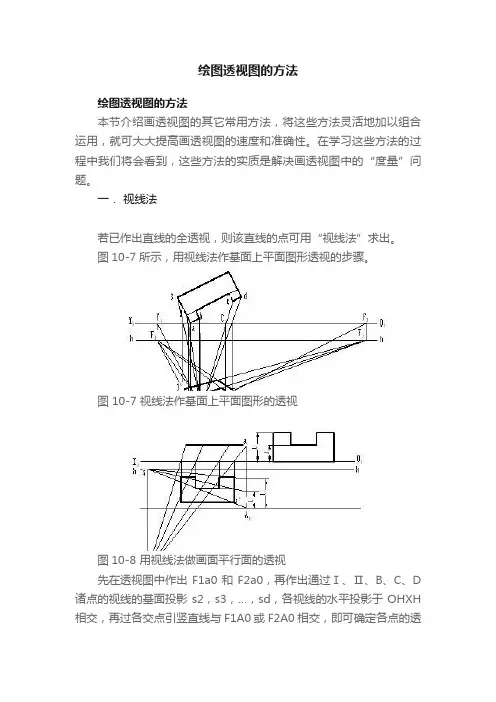

绘图透视图的方法绘图透视图的方法本节介绍画透视图的其它常用方法，将这些方法灵活地加以组合运用，就可大大提高画透视图的速度和准确性。
在学习这些方法的过程中我们将会看到，这些方法的实质是解决画透视图中的“度量”问题。
一．视线法若已作出直线的全透视，则该直线的点可用“视线法”求出。
图10-7所示，用视线法作基面上平面图形透视的步骤。
图 10-7 视线法作基面上平面图形的透视图10-8 用视线法做画面平行面的透视先在透视图中作出F1a0和F2a0，再作出通过Ⅰ、Ⅱ、B、C、D 诸点的视线的基面投影s2，s3，…，sd，各视线的水平投影于OHXH 相交，再过各交点引竖直线与F1A0或F2A0相交，即可确定各点的透视Ⅰ0、Ⅱ0、B0、C0、D0。
相应点连线即得平面图形的透视。
图10-8为用视线法做画面平行面的透视步骤。
作画面平行面的透视时，常利用心点作图。
如图中所示，从基面投影a引直线与基线OX 相交得Ap，在该线按比例量取图形的实际高度H1、H2并与心点O连接，再用视线法定出诸铅垂线的透视，即可做出该平面图形的透视。
这种利用视线的水平投影确定直线上点的透视的方法称为视线法。
二? 交线法图10-9所示，是用交线法作位于基面上的平面图形的透视，其步骤是：1. 由图可见，A点在画面上，其透视与本身重合。
2. 该平面图形具有两组相互垂直的平行线，作图时首先定出各组平行线的灭点F1 、F2。
3. 按图中箭头所示分别求出两组平行线的画面迹点，然后与各自的灭点相连得到两组平行线的全透视，相应的直线相交即得该平面图形的透视。
图10-9 交线法作基面上平面图形的透视上述作图是利用两线的透视相交定出直线上点的透视，故称为交线法.三? 基面垂直线上点的透视——真高线法若已作出基面垂直线的透视，可利用一条水平线的画面迹点来确定其上点的透视。
如图10-10所示，A0B0和a0b0分别为直线AB的透视和基透视。
在视平线hh上任取一点F作为一组水平线的灭点，连接Fa0并延长至基线OX相交，过交点作基线的垂直线，连FA0、FB0与该垂直线交于Ap、BP，ApBP，即为AB的实长，在实长线上，可按线段的尺寸确定它上面点的位置，如CP连接FCP、FCP与A0B0的交点C0，即为AB直线上C点的透视，且AC等于确定的长度。
