市政管道工程,PPT课件,1-2排水管道工程

管；6-总泵站；7-压力管道；8-城市污水厂；9-出水口；10-事故排出
口；11-工厂
1.2.2 排水管道系统的组成
2.雨水管道系统的组成 • 降落在屋面上的雨水由天沟和雨水斗收集，通过落水管输送到地
面，与降落在地面上的雨水一起形成地表径流，然后通过雨水口收集流入小区的雨水管道系统，经过小区的雨水管道系统流入市政雨水管道系统，然后通过出水口排放。因此雨水管道系统包括小区雨水管道系统和市政雨水管道系统2部分，如图1-37所示。
户管；4-控制井；5-市政污水管
道；6-市政污水检查井；7-连接管
1.2.2 排水管道系统的组成
• 支管承接若干小区主干管的污水，并将其输送到干管中；干管承接若干支管中的污水，并将其输送到主干管中；主干管承接若干干管中的污水，并将其输送到城市污水处理厂进行处理
图1-36市政污水管道系统(Ⅰ、Ⅱ、Ⅲ-排水流域) 1-城市边界；2-排水流域分界线；3-支管；4-干管；5-主干
1.污水管道系统的组成
• 城市污水管道系统包括小区污水管道系统和市政污水管道系统2部分。
• 小区污水管道系统主要是收集小区内各建筑物
排除的污水，并将其输送到市政污水管道系统
中。一般由接户管、小区支管、小区干管、小
区主干管和检查井、泵站等附属构筑物组成，
如图1-35所示。
图1-35小区污水管道系统
1-小区污水管道；2-检查井；3-出
• 污水管道系统是收集、输送综合生活污水和工业废水的管道及其附属构筑物；
• 雨水管道系统是收集、输送、排放雨水的管道及其附属构筑物；
• 合流制管道系统是收集、输送综合生活污水、工业废水和雨水的管道及其附属构筑物；污水处理系统的作用是对污水进行处理和利用，包括各种处理构筑物。

市政管道工程,256页PPT

膨胀土、流砂地区的雨水管道，必须经严密性试验合格后方可投入运行。
2．管道的严密性试验分为闭水试验和闭气试验，应按设计要求确定；设计无要求时，应根据实际情况选择闭水试验或闭气试验。
2K315014 管道功能性试验的规定
（二）严密性试验 3．全断面整体现浇的钢筋混凝土无压管渠处于
地下水位以下时，除达到设计要求外，管渠的混凝土强度等级、抗渗等级也应检验合格，可采用内渗法测渗水量；渗漏水量测方法按《给水排水管道工程施工及验收规范》GB 50268-2008附录F的规定检查符合设计要求时，可不必进行闭水试验。
3．管道采用两种（或两种以上）管材时，宜按不同管材分别进行试验；不具备分别试验的条件必须组合试验，且设计无具体要求时，应采用不同管材的管段中试验控制最严的标准进行试验。
（二）严密性试验闭气
闭水
2K315014 管道功能性试验的规定
（二）严密性试验 1．污水管道、雨污水合流管道及湿陷土、
2K315014 管道功能性试验的规定
（二）严密性试验 4．不开槽施工的内径大于或等于1500mm
钢筋混凝土结构管道，设计无要求且地下水位高于管道顶部时，可采用内渗法测渗水量
2K315014 管道功能性试验的规定
（四）管道的试验长度 1．除设计有要求外，压力管道水压试验的管段
长度不宜大于1．0km；对于无法分段试验的管道，应由工程有关方面根据工程具体情况确定。
2．当沟槽无法自然放坡时，边坡应有支护设计，并应计算每侧临时堆土或施加其他荷载，进行边坡稳定性验算。
2K315011 开槽管道施工技术
深度在5m以内的沟槽边坡的最陡坡度表2K315011—2
土的类别
中密的砂土中密的碎石类土（充填物为砂土）

220528.市政雨污水管道工程施工方法及通病防治ppt200页

用途：主要用于地形复杂地段或穿越障碍等情况。因价格昂贵，只有在外力负荷很大或渗漏要求高的场合才建议使用。
特性：金属结构，需进行内外防腐。
标准：执行GB 50235《工业金属管道工程施工及验收规范》。常见规格DN500－2600mm。
特点：承受很高的压力，管件制作、加工方便。
第一部分常见排水管的种类
第一部分常见排水管的种类
六、铸铁排水管
用途：主要用于70～80年代的民房排污排水，现已被新新型材料PVC管取代。
特性：铸铁硬性重力流管。标准：GB13295-2008《水及天燃气管道用球
墨铸铁管、管件和附件》。
特点：抗挤压、水冲无噪音。常见规格DN40--2600mm。
第二部分
管道施工方法简介
；挖爆破后的岩石时为0.60。
3.2 沟槽开挖
• 也可按时间计算，即：
• 式中：
•
t——自卸汽车自开始装车至卸土返回时的循环车装车时间，s。
3.1 施工排水
•明沟排水通常是当沟槽开挖到接近地下水位时，修建集水井并安装排水泵，然后继续开挖沟槽至地下水位后，先在沟槽中心线处开挖排水沟，使地下水不断渗入排水沟后，再开挖排水沟两侧土。如此一层一层地反复下挖，地下水便不断地由排水沟流至集水井，当挖深接近槽底设计标高时，将排水沟移置在槽底两侧或一侧，如图所示。
五、玻璃钢夹砂管
用途：主要用于用于各类市政污水处理、给水自来水输送、农田灌溉、石油化工。
特性：新型复合材料管材，比重小、重量轻，运输、安装方便。
标准：执行GB/T21238-2007 《玻璃纤维增强塑料夹砂管》标准。常见
规格DN50－2000mm。
特点：耐水，耐腐蚀，耐温，防污，耐磨性好，水力特性优良、节省能耗、无二次污染，造价较高。

市政工程排水管道设计及施工PPT课件

（l/s）
式中： Q设－设计污水量（l/s）
K总－总变化系数
F－流域面积（ha）
q－面积比流量市政工程排水管道设计及施工
21
第三节管渠水力计算简介
一、水力计算公式
现行设计规范规定，水力计算按谢才－曼宁公式
计算：
v
1
2
R3
1
i2
QAv
n
式中：Q——流量，m3/s；
A——过水断面面积，m2；
v——流速，m/s
市政工程排水管道设计及施工
12
第三节排水系统的组成
排水工程系统中包括接受、排除、处理、利用等几部分。其基本组成是：室内排水设施、室外排水管网及其附属构筑物、泵站与压力管道、污水处理构筑物以及尾闾工程等五部分。
市政工程排水管道设计及施工
13
第三节排水系统的组成
• 进行管道布置时，要考虑下列原则：充分利用地形，主要干线要布置在地形高程较低的低谷区，以便最大限度地接入支干管渠。同时要考虑尽量沿城市街道布置在人行道下或慢车道下，以减小动荷载和便于检修。当街道宽度较大时，应考虑在街道两侧各设一条，以减少过街管；还要尽量避免地上地下交叉。避免小流量长距离的管道。在布置雨水管时，要充分利用地形，就近排入水体。
市政工程排水管道设计及施工
34
第三节雨水管渠系统及共布置
在排水流域面积内，不可能为单一种类的地面，
因此在设计计算时需要按加权平均法求得综合的迳流系数。
1F1
F1
式中：－设计时所采用的迳流系数。 1 －各种不同各类地面的相应迳流系数。
市政工程排水管道设计及施工
25
第四节设计管段与管段设计流量
一、设计管段设计管段的意义是两个检查井之间的一个管段，如果设计流量、坡度都不变，则可取同一管径，称为一个设计管段。

市政管道工程施工技术PPT课件

根据国家统计局资料，截止到2001年底，我国排水管道总长度为 15.8万Km，给水管道总长度为28.9万Km。目前我国共有城市662个，其中人口在100万以上的大城市就有167个，城市人口接近5亿
随着我国城市化进程的不断加快和人民生活水平的日益提高，市政管道的种类也越来越多
老城区原有市政管道设施年久失修，已不能满足现代化城市的需要， 7
9
本次讲座主要阐述以下4部分内容：
市政给水管道、排水管道、热力管道、燃气管道的组成、构造和施工图识读；
市政管道的开槽施工方法；市政管道的不开槽施工方法；市政管廊施工
10
第一章市政管道工程
第一节给水管道工程
1.1.1给水管道系统的组成
给水系统是指由取水、输水、水质处理、配水等设施以一定的方式组合而成的总体。通常由取水构筑物、水处理构筑物、泵站、输水管道、配水管网和调节构筑物6部分组成，如图下图所示，其中输水管道和配水管网构成给水管道工程。根据水源的不同，一般有地表水源给水系统和地下水源给水系统2种形式。在一
15
1.1.2 给水网的布置
8
当工程管线交叉敷设时，自地面向地下竖向的排列顺序一般为：电力电缆、电信电缆、热力管道、燃气管道、给水管道、雨水管道、污水管道。
市政管道工程均为线型工程，其施工大都在市区内部进行，受城市道路交通情况、环境条件、地形条件、地质条件影响较大，有时还不能中断城市交通，这就给市政管道工程的施工带来了一定的难度，客观上要求施工人员要具有一定的专业素质，以便在合理利用现场条件的前提下尽快完成施工任务。从另一方面而言，还
市政管道工程包括的种类很多，按其功能主要分为：给水管道、排水管道、燃气管道、热力管道、电力电缆和电信电缆6大类。

市政管道工程施工ppt课件

15
配水管网布置的基本形式
树状管缺优网点点：：可构靠造性简流较差单量省，，下，末投，可端资水发质展容成
环状管缺优网点点：：投供资水高可能靠削性弱大水，锤，安
水锤：在突然停电或者在阀门关闭太快时,由于压力水流的惯性, 产生水流冲击波。
可编辑课件PPT
14
1.1.2 给水管网的布置
2 、布置形式按输水方式分类 ▪ （1）重力输水：水源处地势较高，清水池中
的水依靠重力进入管网系统，无动力消耗，较经济。 ▪ （2）压力输水：依靠泵站加压输水。 ▪ （3）重力、压力输水相结合的输水系统适用于地形复杂且输水距离较长。
可编辑课件PPT
④ 支墩：承受水的推力，防止漏水。
⑤ 管道超越障碍物：
Ø 套管：穿越铁路、公路或非主要路线
Ø 架空管：河谷深、河道变迁快
Ø 倒虹管：河谷较浅，冲刷较轻，河道航运繁
忙，不适宜架空管
可编辑课件PPT
33
1.1.7给水管道工程施工图识读
可编辑课件PPT
34
可编辑课件PPT
35
1.2排水管道工程
▪ 1.2.1排水管道系统的体制（1）合流制 ▪ 直排式合流制 ▪ 截流式合流制 ▪ 完全合流制（2）分流制 ▪ 完全分流制 ▪ 不完全分流制
可编辑课件PPT
41
（１）完全分流制既有污水管道系统，又有雨水管渠系统
生活污水工业废水
雨水
污水排水系统污水厂
排入水体或再利用
雨水排水系统
排入水体
特点：比较符合环境保护的要求，但对城市管渠的一次性投资较大。
适用于新建城市。可编辑课件PPT

市政道路施工流程演示教材(PPT45张)

（四）、其他准备工作 1、做好沿线的地下管线（道）的探测与保护工作，以防对工程的进程产生不必要的影响； 2、按施工总平面图及结合工地现场情况，及时搭设施工所需的临时设施，注意防火、防漏电等安全问题； 3、根据施工计划，组织施工操作人员进场，并对所有施工人员进行相关的岗前培训和三级安全教育。主要包括一下内容： 1、施工准备 2、基坑开挖 3、管道基础 4、管道安装 5、砌检查井 6、砂石回填 7、基坑回填 8、砌支管用户连接井 9、清理现场
整平的土如果含水量过小过小，应在土层上洒水闷料，洒水应均匀，避免局部水分过多。 4、摊铺白灰：根据白灰的松湿密度和车辆吨位，计算每车灰的摊铺面积。然后在现场打好方格，安排专人指挥运灰车辆卸灰，人工摊铺石灰，采用扣灰法施工，保证灰剂量均匀一致。
5、拌和及洒水：
采用专用稳定土拌和机拌和，先干拌一遍。拌和深度应直到稳定层底部，幷侵入下承层5-10毫米，设立专人跟拌合机检查拌和深度，避免素土夹层。用自带压力的洒水车将水均匀撒在拌合后的混合料上，洒水车起撒处和掉头处应超出拌和段2米以上，防止局部水量过大。洒水过程中，及时检查混合料含水量，水分宜大于最佳含水量 1%左右，拌合机紧跟在洒水车后进行拌和，防止水分流失。湿拌两遍，拌和后做到混合料颜色均匀一致，没有灰条、灰团和花面，并且水分均匀一致。
2、加强测量控制，边坡随开挖随成型，保持边坡平顺。 3、人工开挖时，开挖人的间隔应大于3M，并相互照应，以防碰撞伤人。 4、雨季未完工程要做好施工中临时排水处理。
（四）、石灰稳定土基层施工施工方法 1、准备下承层：施工前对路基进行复测，满足要求后，设置施工控制桩，对基槽撒灰线控制边线，要求下承层平整密实，适当洒水保持湿润。 2、施工方样：恢复中线，并在两侧边缘处设指示桩，标记出稳定土层边缘处的设计高程及松铺高程。 3、摊铺整平土：摊铺土：摊铺土在摊铺石灰的前一天进行，用推土机配合人工将土均匀摊铺在预定宽度上，在摊铺过程中应将土块、超尺寸颗粒及杂物拣出，如果有较多土块，应进行粉碎。整平排压：用平地机进行整平，并符合设计的路拱，用推土机排压 1-2遍，使其表面平整并有一定的压实度。

市政工程雨污水管道施工 ppt课件

2020/12/2
7
雨水、污水工程
当开挖深度大于3米时原则上按每三米起一台
（分层开挖），每台的单侧增加0.5米的宽度；沟槽开挖期间应加强标高和中线控制测量，以防超挖。如发生超挖或扰动，必须经地基处理，方可进行管道平基或底板浇筑施工。
当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑。当采用机械开挖至设计基底标高以上0.1米（三七灰土垫层）时，应停止机械作业，改用人工开挖至设计标高。片石沟槽时可直接挖到设计标高。沟槽开挖以一个井段单位，依次分段顺序流水作业。
沟槽开挖的允许偏差应符合如下规定：
2020/12/2
10
雨水、污水工程
沟槽开挖的允许偏差
序号检查项目允许偏差（mm）
检查数量范围点数
土方 1 槽底高程
±20
两井之间
3
石方 +20、-200
检查方法用水准仪测量
槽底中线 2 每侧宽度
不小于规定
两井之
挂中线用钢尺量测
间
6
，每测计3点
3 沟槽边坡
2020/12/2
不陡于规定
两井之
间
6
用坡度尺量测，每测计3点
11
2.2.2沟槽开挖注意事项：
1》开挖时预留人工清槽厚度，避免超挖。 2》开挖时计算开头、结尾及各支管端头位置放坡，看沟槽底是否到达设计施工范围和是否有砌井的工作面。
2020/12/2
12
雨水、污水工程
2.3 地基处理:管沟开挖完毕，按规定对基底整平，并清除沟底杂物，如遇不良地质情况或承载力不符合设计要求应及时与甲方、设计、监理单位协商，根据实际情况分别采用重锤夯实、换填灰土、填筑碎石、排水、降低水位等方法处理。经检查符合设计及有关规定要求后及时施工基础以封闭沟槽。

市政管道工程(ppt 20页)

水泥砂浆抹
预制套环石棉水泥接口
管道材料
三、管道基础原状土、混凝土、钢筋混凝土、预
制混凝土板、块、砂垫层、砾石、碎石、粉煤灰、钢渣等四、附属物
检查井、连管、雨水口、进出水口、倒虹管等 • 检查井形式：直线井、折线两通井、
转折井、三、四通井流槽井、跌水井
基本概念
四、排水管道主要施工方法 1、开槽排管 2、非开挖敷设管道
顶管、盾构推设、地下牵引、定向导管等。
第二节管道材料
一、排水管 1、类型： • 混凝土承插口管
Φ230mm-Φ450mm • 钢筋混凝土承插管
Φ600mm-Φ1200mm • 钢筋混凝土平口管
Φ800mm-1200mm • 钢筋混凝土企口管
施工及要点
五、沉井施工（预制混凝土地下构筑物）
1、类别：排水泵站、工作井、桥梁基础圆柱形井、矩形井
2、构造：井壁、刃脚、隔墙、底板等
3、施工 • 制作井筒 • 沉井下沉 • 挖土运土 • 封底养护 • 洞口处理
施工及要点
沉井制作与下沉
No Image
• 分流制系统：
完全式、不完全式
• 选择依据：环境保护、造价、维护、施工等
基本概念
三、排水系统的组成 1、污水排放系统：
室内管道、室外管道、污水泵站、污水处理厂 2、工业废水排放系统：
场内废水收集、输送管道、污水泵站及压力管道、废水处理厂或设备。 3、雨水排放系统：收水井、输水管道、排洪沟、泵站、出水口等。
• 手掘式顶管 • 泥水式顶管 • 土压式顶管 • 气压式顶管 • 微型顶管
2、施工内容及顺序
• 工作井、接收井、中继间 • 设备安装 • 吊管、下管、安管
手掘式顶管施工

市政排水管道工程施工质量通病的防治课件

第10页/共33页
（一）污水管道闭水试验不合格 5、闭水段封口不密实，又因其在井内而常被忽视，如果采用砌砖墙封堵采取何种措施？
第11页/共33页
（一）污水管道闭水试验不合格
应该注意：
①砌堵前应把管口0.5m左右范围内的管内壁清洗干净，涂刷水泥原浆，同时把所用的砖块润湿备用。
②砌堵砂浆标号应不低于M7.5，且具良好的稠度。
感谢您的观看！
第33页/共33页
第4页/共33页
（一）污水管道闭水试验不合格 2、管材质量差，存在裂缝或局部砼松散，抗渗能力差，容易产生漏水。采取何种措施？
第5页/共33页
（一）污水管道闭水试验不合格
要求： ①所用管材要有质量部门提供合格证和力学试验
报告等资料。 ②管材外观质量要求表面平整无松散露骨和蜂窝
麻面现象，硬物轻敲管壁其响声清脆悦耳。 ③安装前再次逐节检查，对已发现或有质量疑问

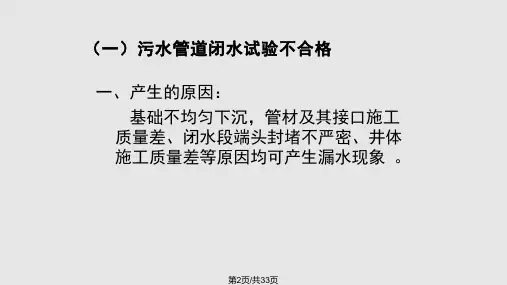

（一）污水管道闭水试验不合格一、产生的原因：基础不均匀下沉，管材及其接口施工质量差、闭水段端头封堵不严密、井体施工质量差等原因均可产生漏水现象。
第2页/共33页
（一）污水管道闭水试验不合格二、防治措施： 1、管道基础条件不良将导致管道和基础出现不均匀沉陷，一般造成局部积水，严重时会出现管道断裂或接口开裂。采取何种措施？
处理后再做试验，如此重复进行直至闭水合格为止。
第14页/共33页
（二）检查井盖周沥青路面开裂。一、产生的原因：井周基础回填不密实、井盖座未固定。
第15页/共33页
（二）检查井盖周沥青路面开裂。二、防治措施： 1、严格按照GB50268—97中的3。5。17条文实施，路面范围内的井室周围应采用石灰、砂、砂砾石材料回填（宽度不宜小于40厘米）。

市政管道工程PPT课件

当管道出现破裂或变形时，需要及时更换破损的管道或进行局部修补。
2024/1/25
对于管道渗漏问题，可以采用专用密封胶、防水胶带等材料进行封堵。
在排除故障过程中，要注意安全，避免因操作不当造成二次损害。
21
安全防护措施完善
在管道沿线设置明显的安全警示标志，提醒人们注意安全。
定期对管道进行安全评估，及时发现潜在的安全问题并采取措施加以解决。
26
CHAPTER 07
总结与展望
2024/1/25
27
本次课程重点内容回顾
市政管道工程基本概念及分类
管道材料选择与施工方法
2024/1/25
管道水力计算与设计规范
管道施工质量控制与验收标准
28
学员心得体会分享
加深了对市政管道工程重要性的认识
2024/1/25
了解了管道水力计算、质量控制等实际操作技能
CHAPTER 03
管道设计原理与方法
2024/1/25
11
设计原则与规范要求
01
02
03
设计原则
确保管道系统的安全性、稳定性、经济性和环保性。
2024/1/25
规范要求
遵循国家相关标准和行业规范，确保设计质量和施工可行性。
设计流程
明确设计任务、收集资料、初步设计、详细设计、施工图设计等步骤。
2024/1/25
25
降低能耗和减少排放措施
降低能耗措施
采用高效节能设备和技术，如高效水泵、LED照明等；优化管道设计和施工方案，减少能源浪费
。
2024/1/25
减少排放措施
加强施工现场管理，减少扬尘、噪音等污染；采用环保型材料和清洁能源，减少废气、废水等污染物排放。

市政管道施工培训ppt课件

进行，且不得漏夯。 ⑪ 焊件防腐层或电缆周围，应采用细粒土回填。
6
➢ 深基坑（沟槽）作业要求
① 土方作业是基础施工的重要内容，是指通过人工或机械施工挖出基坑或基槽及土方回填的过程。 ② 深基坑作业：一般是指开挖深度大于5m及其以上或地质情况较复杂其深度不足5m的工程。 ③ 挖深较深的沟槽，应分层开挖，每层槽的开挖深度，人工开挖不得超过2m。 ④ 当土具有天然湿度、土体构造均匀、地质条件良好，且地下水位低于设计基坑（槽）底面标高，土
3
• 1、沟槽开挖与回填、深基坑（沟槽）作
➢ 沟槽开挖
① 槽底原状地基土不得扰动，机械开挖时槽底预留200—300mm土层由人工开挖至设计高程。 ② 当沟槽深度小于3M时依设计坡度开挖，直接开挖至设计槽底，根据实际地下地质情况，必要时做
好护坡防护处理。 ③ 槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填。槽
底扰动土层为湿陷性黄土时，应按设计要求进行地基处理。槽底土层为杂填土、腐蚀性土时，应全部挖除并按规范要求进行地基处理。 ④ 较深的沟槽，应分层开挖，人工开挖不得超过2m。 ⑤ 当土具有天然湿度、土体构造均匀、地质条件良好，且地下水位低于基坑（槽）地面标高，可直立开挖，但开挖深度不能超过2m。 ⑥ 沟槽开挖前应仔细勘察现场，对现场公共设施、地下管线做好保护方案并准备好相应材料后方可开挖。
➢ 沟槽槽底处理
① 超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度。 ② 槽底地基土壤含水量较大，不适于压实时，应采取换填压实方式。 ③ 扰动深度在100mm以内，宜填天然级配砂石或砂砾处理。 ④ 扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石．再用砾石填充空隙并找平表面。

市政管道工程,PPT课件,2-4沟槽支撑

2.4 沟槽支撑
❖ 支撑是由木材或钢材做成的一种防止沟槽土壁坍塌临时性挡土结构。
❖ 支撑的荷载是原土和地面上的荷载所产生的侧土压力。
2.4 沟槽支撑
基坑支撑
2.4 沟槽支撑
基坑支撑
2.4 沟槽支撑
基坑支撑
2.4 沟槽支撑
基坑支撑
2.4 沟槽支撑
2.4 沟槽支撑
❖ 支设支撑可以减少挖方开挖量和施工占地面积，减少拆迁。但支撑增加材料消耗，有时影响后续工序的操作。
固；（4）施工中尽量不倒撑或少倒撑；（5）糟朽、劈裂的木料不得作为支撑材料。
2.4.3 支撑的支设与拆除
（二）2支撑的拆除 ❖ 沟槽内工作全部完成后，应将支撑拆除。拆除
时必须注意安全，边回填土边拆除。
❖ 拆除支撑前应检查槽壁及沟槽两侧地面有无裂缝，建筑物、构筑物有无沉降，支撑有无位移、松动等情况，应准确判断拆除支撑可能产生的后果。
❖ 板桩撑的拆除与竖撑基本相同。
2.4.3 支撑的支设与拆除
❖ 拆除支撑时应注意以下事项：
(1)采用明沟排水的沟槽，应由两座集水井的分水岭向两端延伸拆除；
(2)多层支撑的沟槽，应按自下而上的顺序逐层拆除，待下层拆撑还土之后，再拆上层支撑；
(3)遇撑板和立柱较长时，可在倒撑或还土后拆除；
(4)一次拆除支撑有危险时，应考虑倒撑；
2.4.1 支撑的种类及其适用的条件 ❖ 井字撑是疏撑的特例，如图2-36所示。一般用于沟槽的局部
加固，如地面上建筑物距沟槽较近处。
图2-36井字撑
2.4.1 支撑的种类及其适用的条件
❖ 竖撑由撑板、横梁和撑杠组成，如图2-37所示。用于沟槽土质较差，地下水较多或有流砂的情况。竖撑的特点是撑板可先于沟槽挖土而插入土中，回填以后再拔出。因此，竖撑便于支设和拆除，操作安全，挖土深度可以不受限制。

市政管道工程,PPT课件,4-1明挖法

0.5m，支护基坑管廊结构边缘到支护设施边缘的距离不得小于1m。当设有排水沟、集水井等设施时，可根据需要适当加宽。（3）管廊基底应平整压实，其高程允许偏差为： +10/20mm，并在1m范围内不得多于1处。（4）基坑开挖边坡见表4-1。（5）基坑回填时，如采用机械碾压，搭接宽度不得小于 200mm；如采用人工夯实，夯与夯之间重叠不得小于夯底宽度。
优点：缺点：
一般有明挖现浇施工法和明挖预制拼装施工法
4.1 明挖法
4.1.2 明挖法施工工艺
明挖现浇法的施工工艺为：降低地下水位→土方开挖→ 基底处理→支模→绑扎钢筋→浇筑混凝土→回填土方→恢复地面。
.
4.1 明挖法
4.1.2 明挖法施工工艺
施工时应注意：（1）基坑两侧10m范围内不得存土。（2）放坡基坑管廊结构边缘到基底边缘的距离不得小于
4.1.3 明挖预制拼装法施工工艺
4.1.3 明挖预制拼装法施工工艺
明挖预制拼装法的施工工艺为：管片预制→降低地下水位→土方开挖→基底处理→管片拼装
砌筑→管廊防水→回填土方→恢复地面。
管片预制所用各种材料，进场均应有质量合格证明文件，
避免了维护管理过程中道路的重复开挖和各管线业主单位对地下空间资源的无序占有；
减少了对环境的污染和对居民出行的影响；
有效缓解了城市发展与市政管线规划之间的矛盾；有利于解决市政管线规划预留问题，促进城市的的可明挖法施工的特点明挖法是指先由上而下开挖地面土石方至设计标高后，再自基底由下而上顺作进行管廊主体结构施工，最后回填基坑恢复地面的施工方法。
4 市政管廊施工
市政管廊也称为市政综合管沟，是指设置于地面下，用于容纳两种及两种以上市政管线的构筑物及附属设备。它是在城市地下建造的市政公用隧道空间。

市政管道工程,PPT课件,2-1明沟排水工程

计标高时，将排水沟移
图2-2排水沟开挖示意图
置在槽底两侧或一侧，
如图2-2所示。
2.1.2 明沟排水涌水量计算
为了合理选择排水设备，确定水泵型号，应算总涌水量，水泵的流量一般为涌水量的1.5~2.0倍。
沟槽的总涌水量可按裘布依公式进行计算，即：
(2-1)
式中:
Q KL(2H S)S R
Q——沟槽总涌水量，m3/d；
❖ 集水井的断面一般为圆形和方形2种，其直径或宽度，一般为0.7～0.8m，集水井底与排水沟底应有一定的高差；在开挖过程中，集水井底应始终低于排水沟底0.7～1.0m，当沟槽挖至设计标高后，集水井底应低于排水沟底1～2m。
2.1.4 明沟排水设备选择
❖ 明沟排水是一种常用的简易的降水方法，适用于槽内少量的地下水、地表水和雨水的排除。对软土、淤泥层或土层中含有细砂、粉砂的地段以及地下水量较大的地段均不宜采用。
K——渗透系数，m/d，见表2-1； H——离沟槽边为R处的地下水含水层厚度，m； R ——影响半径，m，见表2-1； S——地下水位降落深度，m。
❖
土的类别
2.1.2 明沟排水涌水量计算
土的渗透系数K值
表2-1
K
土的类别
（m/d）
K （m/d）
粉质粘土
＜0.1
含粘土的粉砂纯粉砂含粘土的细纱含粘土的中砂及细砂
2.1 明沟排水
2.1.1 明沟排水原理
❖ 明沟排水是将从槽壁、槽底渗入沟槽内的地下水以及流入沟槽内的地表水和雨水，经沟槽内的排水沟汇集到集水井，然后用水泵抽走的排水方法，如图2-1所示。
图2-1明沟排水系统 1-集水井；2-进水口；3-横撑；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

绪论
一、市政管道的类型
给水排水燃气热力电力管道管道管道管道电缆
给水管道
主要为城市输送供应生活用水、生产用水、消防用水和市政绿化及喷洒用水，包括输水管道和配水管网两部分。
排水管道
排水管道
主要是及时收集城市生活污水、工业废水和雨水，并将生活污水和工业废水输送到污水处理厂进行处理后排放，雨水就近排放。以保证城市的环境卫生和生命财产的安全。
1.1.2 给水管网的布置
2 、布置形式按输水方式分类
（1）重力输水：水源处地势较高，清水池中的水依靠重力进入管网系统，无动力消耗，较经济。（2）压力输水：依靠泵站加压输水。（3）重力、压力输水相结合的输水系统适用于地形复杂且输水距离较长。
配水管网布置的基本形式
树状管网缺优点点：：可构靠造性简差单，，末投端资流较量省下，，可水发展质容成易环状变坏环状管网缺优点点：：投供资水高可靠性大，能削弱水锤，安全性高
连接方式： ①螺纹：适用DN≤100管道 ②焊接 ③法兰新发展：薄壁不锈钢管，橡胶圈环压连接
3.钢筋混凝土管
种类：普通钢筋混凝土管、自应力混凝土管、预应力混凝土管、预应力钢筒钢筋混凝土管
优点：价格低廉、防腐性能好、能承受较高压力，有较好的抗渗透性和耐久性。
缺点：重量大、质地脆、粗糙系数大、配件少、维修难度大。
第一章市政管道工程
1.1给水管道工程 1.2排水管道工程 1.3其他市政管线工程
取水设施
给水处理设施
城市给水输配
居民生活用水公共设施用水市政用水城市消防用水
自
企业给水输配
工业用水
然
水
自然降水城市雨水管道
工业废水处理Βιβλιοθήκη 城市污体水
排放废水净化后的处置
城市污水处理设施
管道
回
用
灌溉农田
止回阀
自动排气阀
消火栓
1.1.5 给水管道构造
1.1.5 给水管道构造
1.基础：
作用：防止管道不均匀沉陷造成管道破裂或接口损失而漏水。类型：天然基础、砂基础、混凝土基础 2.管道 3. 覆土作用：防冻、承载荷载要求：一般金属管道的的最小覆土厚度在车行道下为0.7m，人行道下0.6m；非金属管道的覆土厚度不小于1.0~1.2m。
不适宜架空管
河流
图1-10 排水管道系统示意图 1-排水管道；2-水量调节池；3-提升泵站；4-输水管
道（渠）；5-污水处理厂
回顾
一、市政管道的类型二、地表水源给水管道系统的组成三、给水管网的主要作用四、配水管网布置的基本形式，以及各自的优缺点五、给水管材的选择六、给水管配件的作用七、给水管道附件有哪几种，各自的作用分别是什么八、给水管道构造有哪几部分，每个部分的作用是什么
优点：强度高、表面光滑、不易结垢、水力性能较好、耐腐蚀、重量轻、加工机接口方便、施工费用低。
缺点：强度低、质地脆、易老化、长距离输送要有补偿措施。市政给水工程用的不多。
连接方式：粘接、橡胶圈承插、热熔连接、法兰连接
1.1.4 给水配件
1 给水管配件作用：
管道衔接改变水流方向、管径变化
（3）排气阀
排除管道中的气体，一般安装在管线的隆起部位。
（4）泄水阀检修时排空管道，一般在管线下凹部位安装
（5）消火栓地上式：不冰冻地区、不影响城市交通和市容的地区；地下式：须安装在阀门井内，适用冬季气温较低地区；规格：来水口径-100mm和150mm
出水口径-65mm和100mm 流量：10~15L/s
适用条件：长距离输水管道。
4.预应力钢筒混凝土管（PCCP）
种类：PCCP-L、 PCCP-E、优点：抗暴、抗渗透和抗腐蚀、使用寿命长缺点：重量大、质地脆、粗糙系数大、配件少、维修难度大。适用条件：长距离输水管道。
5 .塑料管
种类：聚氯乙烯管（PVC-U）、聚乙烯（PE）管、高密度聚乙烯管（HDPE）、ABS管
1.1 给水管道工程
河流
？哪些部分属于管道工程？分别有什么特点？
图1-4（a）地表水源给水管道系统示意图 1-取水构筑物；2-一级泵站；3-水处理构筑物；4-清水池；
5-二级泵站；6-输水管；7-管网；8-调节构筑物
1.1.2 给水管网的布置
1、布置原则给水管网的主要作用是保证供给用户所需的水量、保证配水管网有适宜的水压、保证供水水质并不间断供水。如何保证？
施工方便：
• 由于HDPE双壁波纹管重量轻，搬运和连接都很方便，所以施工快捷、维护工作简单。在工期紧和施工条件差的情况下，其优势更加明显。
摩阻系数小，流量大
• 采用HDPE为材料的HDPE双壁波纹管比相同口径的其他管材可通过更大的流量。
塑料管等
化学稳定性佳：
• 由于HDPE分子没有极性，所以化学稳定性极好。除少数的强氧化剂外，大多数化学介质对其不起破坏作用。
企口式
平口式
混凝土和钢筋混凝
土管
承插式
混凝土和钢筋混凝
土管
企口式
混凝土和钢筋混凝
土管
平口式
(2)陶土管
陶土管
特点：内外壁光滑；不透水性能好，耐磨损、抗腐蚀；强度低，抗压抗折能力差，管径较小，一般在300mm以下
适用条件：居民区室外排水管、工业废水中
（3）石棉水泥管
石棉水泥管
(4) PVC—U管
废水深度处理
再生成品水输配
1.1 给水管道工程
河流
图1-4（a）地表水源给水管道系统示意图 1-取水构筑物；2-一级泵站；3-水处理构筑物；4-清水池；
5-二级泵站；6-输水管；7-管网；8-调节构筑物
1.1 给水管道工程
1.1.1 给水管道系统的组成取水构筑物：水源取水点给水由输水管（渠）：长距离、一般不沿线供水，两条平行管，事故供水率70% 配水管网：分配输送集中区域用水泵站：加压，满足水压要求水量调节设施：清水池、水塔、高位水池，调节供水和用水的流量差
德国建立了综合性的排水
系统，德国下水道可绕地球13圈，每年可以处理 101亿立方米的污水和雨水。我国是365亿立方米。
排水管道
燃气管道
主要是将燃气分配站中的燃气输送分配到各用户，供用户使用。
热力管道
供给用户取暖使用，有热水管道和蒸汽管道。
热力管道
电力电缆
为城市输送电能按功能可分为动力电缆、照明电缆、电车电缆等；按电压的高低可分为低压电缆、高压电缆和超高压电缆。
1. 铸铁管
灰口铸铁管（淘汰）：管壁不均匀，有气孔，有爆管隐患。球墨铸铁管（大量使用） ✓ 制作工艺：铁水加入镁和镁合金等金属，使铁中的石墨呈
球状；内衬水泥或树脂，外喷锌层-沥青层。 ✓ 优点：抗腐蚀性比钢管好，较好的抗拉和抗弯强度； ✓ 缺点：造价高，穿孔腐蚀速度快，
连接方式及适用条件承插式：适用于埋地法兰式：适用于明装或地沟内
质量检验，能独立进行施工信息的归档和资料整理工作。
能力（知识、技能）描述：根据市政管道施工图纸，学会识图，进行工程计量，学会测量放样，编制施工专项方案，组织分项施工，进行质量自查和验收评定，编
写安全环境和工作保护措施。
教学单元1 管道工程的基础知识教学单元2 市政管道开槽施工教学单元3 市政管道不开槽施工教学单元4 市政管廊施工教学单元5 附属构筑物施工及管道维护管理教学单元6 市政管道工程施工组织与管理
作用：承担污（废）水的收集、输送或压力调节和水量调节任务，起到防止环境污染和防止洪涝灾害
的作用。
组成：排水管道系统一般由废水收集设施、排水管道、水量调节池、提升泵站、废水输水管（渠）和排放口等组成。如图1-10所示。
1.2.4 排水管渠的材料
混凝土和钢筋混凝
土管
石棉水泥管
陶土管
常用的排水管渠材料
水锤：在突然停电或者在阀门关闭太快时,由于压力水流的惯性, 产生水流冲击波。
3、配水管网布置要求
按管段的功能均可划分为配水干管、连接管、配水管和分配管；随水流方向以最短的距离布置一条或数条干管，干管位置应从用水量较大的街区通过；干管距离一般为500~800m左右，连接管之间的距离为800~100m左右；最小分配管直径为100mm，大城市采用150~200mm；干管高处设排气阀，低处设泄水阀；输水管线坡度小于1：1000时，应每个0.5~1.0km装设排气阀；给水管道交叉时最小净距0.15m；与其他管道0.4m，接口不重叠。
回顾：二、地表水源给水管道系统的组成
回顾六、给水管网配件的作用
回顾六、给水管网配件的作用
1.2排水管道工程
1.城市排水体制有哪几种？该如何选择？ 2.排水工程系统有哪些组成部分？ 3.排水工程系统布置形式有几种？ 4.排水管材 5.排水管道构造 6.排水管道附属构筑物
1.2.2排水管道系统的组成
市政给水铸铁管常用连接方式：承插
2 给水管道附件
（1）阀门调节管道内流量和水压，事故时用以隔断事故管段的设备
闸阀明暗杆杆：：明安装装管和道操作的位置收到限制的地方蝶阀 : 结构简单，尺寸小，开启方便，适用于中低压管线上
（2）止回阀用于水泵压水管上，保护设备免受水锤破坏。种类：旋启式止回阀和缓闭式止回阀
接口形式刚柔性性接接口口：：油圆麻形、、橡楔胶形圈或、梯铅唇、形石橡棉胶水圈泥、膨胀水泥砂浆
2.钢管
种类：直缝钢管、螺旋钢管、不锈钢管、镀锌钢管和钢塑复合管
优点：钢管材质相对轻、强度高、韧性好。缺点：钢管水力性能差、防腐处理麻烦、造价高。适用条件：恶劣和复杂的环境、大口径给水管道。
