TG热量表说明书
- 格式:pdf
- 大小:1.81 MB
- 文档页数:8
IC卡热量表4.1 IC卡热量表原理及特点介绍一、概述IC卡热量表是以发讯热量表为计量基表,以IC卡为媒体,由控制器和电磁阀组成的一种带有预付费功能的热量计量仪表。
随着中国热量表市场的逐渐启动,热量表企业之间的竞争日趋激烈,而普通热量表仅仅实现了热量的分户计量,不能实现每个用户分户控制,仍然无法解决供热收费难的问题,许多用户希望能够提供可以分户计量又可以实现分户控制的IC卡热量表。
一体IC卡热量表由于散热,电池容量,动作部分使用寿命等问题。
我们使用已经成熟的IC卡锁闭阀技术,与发讯热量表结合,组成的IC卡热量表,继承了原有IC卡锁闭阀发展过程中积累丰富的经验,既可以满足用户的要求,又能保证产品质量的稳定,便于维护。
二、 IC卡热量表特点:◆热量控制阀和发讯热量表采用2线连接,使用约定的加密通讯算法,连接简单,保密性好。
◆热量控制阀使用射频IC卡,没有普通卡式仪表的卡口,整个控制器部分完全密封,防水防潮,可以安装在恶劣的环境(比如管道井内);◆阀门部分采用陶瓷阀,力矩小,高温适应性好;◆IC卡热量表工作环境高,而工业级电子元件最高耐温85度,我们的热量控制阀部分采用阀体和控制器部分小面积接触设计,避免了控制器部分电路过热,造成的系统“死机”现象,大大提高了高温运行的可靠性;◆我公司生产IC卡控制阀,有数年的历史、完善的资质和丰富的经验,能确保生产的热量控制阀质量稳定。
◆阀体全部采用锻压工艺生产,避免了翻砂铸造工艺造成的沙眼引起的泄露问题,每只阀门经过2.0MPa的压力检验,从工艺上杜绝了泄露问题;◆热量控制阀和热量表部分都可以360度旋转,不需考虑方向问题,最大限度满足施工在不同位置安装的需要;◆冷热两用,分别在加密算法中鉴别,自动切换,可以满足冷热计量表的要求;◆自动除垢机制:每个月定期开关阀2次,除去内部形成的水垢,避免了因非供暖期内部结垢造成的堵死现象;◆IC卡热量表需要读卡和开关阀门,我们采用控制阀和热量表分别供电的方案。
超声波热量表说明书一、用途与特点超声波式热能表将流量计、计算器集成为一体,具有结构紧凑、安装方便等特点。
该表采用优质压电陶瓷换能器,保证了高准确度和稳定性,UHM系列整体式超声波热量表是为了解决采暖和中央空调在用户范畴内的热量计量问题。
整体式超声波热量表没有活动零部件,机械寿命长。
超低功耗设计,采用一次性锂电池供电可以达到6年以上。
解决了机械式热量表在寿命和性能方面的不足。
二、结构与外形尺寸图2.1结构图20,40口径结构图 50,200口径结构图2.2外形尺寸图20,40口径外形尺寸流量传感器接口尺寸流量代号口径 DN(mm) 表体高度H(mm) 表体宽度W(mm) 无接管长L(mm) 接口螺纹 D(inch)N0.6 20 130 G1B 101 102 N1.0 20 130 G1B 101 102 N1.5 20 130 G1B 101 102 N2.5 20 130 G1B 101 102 N3.5 25 160 G11/4B 106 102 N6 32 180 G11/2B 113 102 N10 40 200 G2B 121 102 50,200口径外形尺寸流量代法兰外径螺栓孔中心圆直径单边螺栓数与孔径n-φ口径DN(mm) 高度H(mm) 长度L(mm) 号 D(mm) D1 k N15 50 175 165 300 125 4-φ19 N25 65 196 185 300 145 4-φ19 N40 80 216 200 350 160 8-φ19 N60 100 233 220 350 180 8-φ19 N100 125 264 250 350 210 8-φ19 N150 150 291 285 500 240 8-φ23 N250 200 347 340 500 295 12-φ23流量代号 N0.3 N0.6 N1.0 N1.5 N2.5 N3.5 N6.0 N10.0口径DN(mm) 20 20 20 20 20 25 32 40 过载流量qmax (m3/h) 0.6 1.2 2.0 3.0 5.0 7.0 12.0 20.0 常用流量qp (m3/h) 0.3 0.6 1.0 1.5 2.5 3.5 6.0 10.0 最小流量qmin (L/h) 6 6/12 10/20 15/30 25/50 35/70 60/120 100/200流量代号 N15 N25 N40 N60 N100 N150 N250口径DN(mm) 50 65 80 100 125 150 200 过载流量qmax (m3/h) 30 50 80 120 200 300 500 常用流量qp (m3/h) 15 25 40 60 100 150 250 最小流量qmin (m3/h) 0.15/0.3 0.25/0.5 0.4/0.8 0.6/1.2 1/2 1.5/3.0 2.5/5 2.23流量范围三、主要参数及技术指标口径 20,200mm环境温度 0,+55?储存温度 -20,+70?环境湿度 <80%RH环境等级 EN1434,CJ128 A级准确度等级 EN1434,CJ128 2级电子计算器外壳防护等级 IP65压力损失 <25kPa/qp最大工作压力 1.6MPa启始计量温差 0.25K(出厂默认值:0.3K) 温度范围 2,95?温差范围 2,75K温度分辨率 0.01?工作电压 3.65VDC电池寿命 6年以上安装方式水平或垂直安装(详见安装说明) 热(冷)载体水超声波传感器的距离 65mm温度传感器 PT1000铂电阻直管段前直管段长度,10D ,后直管段长度,5D (D为管径的公称通径)通信接口 M-BUS和光电读头 (定货时说明) 四、显示功能4.1 LCD可显示内容见下图:图形字符LCD(M60557)4.2 显示内容连续按下按键时间超过1秒,显示会在当前值、分月值和其它信息之间跳转。
电磁式热量表使用说明书MGG/KL-RG系列开封开流仪表有限公司2011年7月目录一、产品功能说明 (4)1.1基本功能与技术指标 (4)1.2特殊功能 (5)1.3正常工作条件 (5)1.4转换器与流量传感器连接型式 (5)1.5安装尺寸图 (5)二、基本电路原理 (7)三、技术性能指标 (10)3.1执行标准 (10)3.2基本参数与性能指标 (10)四、转换器操作 (12)4.1键盘定义与显示 (12)4.2仪表图示 (12)4.3转换器接线图 (13)4.4连接电线电缆特性及连接要求 (15)4.5数字量输出及计算 (16)五、仪表参数设置 (18)5.1、MGG/KL-RG转换器参数及操作 (19)5.2仪表详细参数说明 (24)六、流量、温度传感器安装 (28)6.1流量传感器 (28)6.2铂电阻温度传感器的安装要求 (30)七、红外手持遥控键盘 (33)7.1报警信息 (33)八.故障处理 (34)8.1仪表无显示 (34)8.2励磁报警 (34)8.3空管报警 (34)8.4测量的流量不准确 (35)九.MGG/KL-RG装箱与贮存 (35)9.1MGG/KL-RG装箱 (35)9.2运输和贮存 (35)附录1励磁方式选择(参考) (36)附录2非线性修正功能说明 (38)附录3热量测量使用说明 (39)附录4电磁流量计热表MODBUS寄存器地址定义 (41)附录5、选型编码表.....................................................................................错误!未定义书签。
附录6、技术参数. (44)MGG/KL-RG型电磁式热量表说明书一、产品功能说明1.1基本功能与技术指标1.1.1转换器■低频方波励磁,励磁频率:1/10工频、1/12工频;■励磁电流为125mA,250mA;■无需附加电极的空管测量功能,连续测量,定值报警;■流速测量范围:0.1---15米/秒,流速分辨率:0.5毫米/秒;■交流高频开关电源,电压适用范围:85VAC---250VAC;■直流24V开关电源,电压适用范围:20VDC---36VDC;■网络功能:MODBUS(标配)、HART(选配)、GPRS(选配)、PROFIBUS(选配);■中文、英文显示方式,(可定制其它语言);■内部有两个积算器总量,可分别记录:流量总量、热量总量。
标准型热计量表使用说明一、主要功能该型号热量表为整体式热量表,由基表、表壳、流量传感器(韦根模块)、温度传感器(Pt1000配对热电阻)、操作按键及LCD等部分组成。
系统的主要功能如下:1、流量采集1)自动采集流量信号并计算流量(流速)和累积流量(体积)。
2) 根据基表处水温的不同,采用不同的仪表流量系数,分25(常温),55,90℃三种情况。
2、温度采集1)自动采集进水温度、出水温度并进行温差计算。
温度采集出错时,记录出错时间。
2 ) 温度采集范围:0-100℃。
3)为节约电池,当LCD有显示或有流量时才采集温度。
3、热量计算1) 温度采集正常时,计算供热系统散发的能量并累计进行热量计算。
2) 进水温度范围6—95℃,出水温度不低于5℃,进出水温差不低于 3℃4、电压监测自动进行电源电压监测。
但显示的电压不是电压的实际值,正常情况下显示3.6V,低压时显示0.0V。
5、时间功能1)根据内部时钟自动计算年月日(万年历),累计上电后的工作时间和故障时间(小时数)。
2) 程序写入芯片后,系统上电才开始进行时钟累计,因此显示的日期与实际的日期可能不对应,可以利用按键进行调整。
另外,日期的变化时间与系统的上电时间也有关系,并不是在23点59分59秒的时候变化。
例如系统在10点30分25秒上电,上电后内部计数器从0开始计数,则到第二天的10点30分25秒时,内部计数器累计时间选到24小时,日期发生变化。
利用提供的时钟校正功能,可以进行时钟校正并使计数器从0点开始计数。
6、仪表流量系数、温度参数修正和时钟校正不同的热量表基表其流量系数可能会有微小的差别,批量生产时,程序写入的是统一的系数,必要时可以进行修正。
不同的热量表,电子元器件会有微小的差别,测温的PTl000也会有差别。
批量生产时,程序写入的是统一的温度参数,必要时可以进行修正。
采用提供的通讯程序和通讯设备,可以利用计算机与热表进行通讯,修改仪表流量系数、温度参数和系统的时钟。
热能表安装热能表安装使用使用使用培训资料培训资料本资料是为了保障正确安装使用热量表而编制,涉及到在热能表安装和使用过程中的任一环节的人员,都要认真解读并照章操作。
一、热能表安装示意图二、清洗管道热能表安装前必须清洗管道:方法为按照上面图示方式(热能表换成替代管)接好,严格按照热能表、附件的连接顺序,进水方向。
然后冲洗管道,确认冲洗一段时间后将热能表两头球阀关闭,将一个完整管网中所有过滤器中的杂质排放干净并拧紧堵头;必要时需重复以上冲洗过程,直至冲洗干净并确认;A)所有过滤器的杂质都排放干净,达到管道中无杂质;B)所有安装热能表的环境中无漏水的情况;且相对空气湿度不超过85%时可以安装热能表(潮湿的井道内禁止安装热能表)。
三、安装热能表1)热能表属于比较贵重精密仪表,拿起放下时必须小心,禁止提拽表头、传感器线;禁止挤压测温探头;严禁靠近较高温度热源如电气焊,防止电池爆炸伤人以及损坏仪表;2)机械式热能表必须水平安装;特殊场合需要垂直安装的,必须经厂家确认同意并保障进水方向为下进水;3)热能表禁止安装在管道的上端(防止因管道集气而造成计量不准);4)安装热能表前请先确认区分进、回水管以及水流方向;5)热能表的表体上箭头所指的方向为水流方向,不得装反;6)热能表的温度传感器共有两只(进水和回水),安装时应将红色标签的温度传感器安装在进水管上(通常在表体测温孔内),将另一只(兰色标签)安装在回水管上,安装温度传感器的步骤为:a)取下温度传感器上的防水胶圈塞进侧温座孔内;b)再将温度传感器装进测温座孔并上紧(以防止漏水或未经许可的人员打开);7)热能表的温度传感器标准线长为1.5米,如果安装时出现特殊情况也可根据实际长度对其加长,但必须在订货前通知厂家,(不作技术处理的加长线将对测量结果产生负面影响);8)热能表尽量安装在进水管上,如果因设计或施工等一些原因可能要求其安装在回水管上,这也是允许的,但必须在订货时通知厂家,已作相应处理;9)热能表的前端必须装有相应口径的过滤器;10)热能表的两端必须装有相应口径的阀门,并且其能够与热能表分离,主要便于热能表在使用过程中的维护和维修。

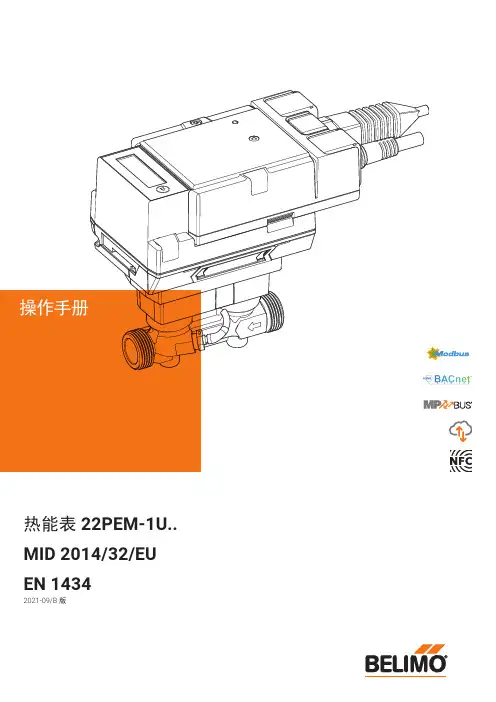

热能表 22PEM-1U.. MID 2014/32/EU EN 14342021-09/B 版2热能表 22PEM-1U..目录页码说明概述法律公告安装说明4 6 7供电11操作控制与指示12接线图说明接线分配模拟输出连接与BACnet, Modbus, MP-Bus连接传感器接线与M-Bus连接13 14 15热能表激活显示图标激活注意事项激活步骤16 17 18显示回路用户回路诊断回路22 24错误代码26密封与安全封条出厂封条系统安全封条妥善粘贴安全封条28 29 30传感器模块更换31传感器模块备件34配件可选配件354Subject to technical modifications热能表 22PEM-1U..说明认证热能表符合EN1434的要求,并根据欧洲测量仪器指令(MID) 2014/32/EU(MI-004)进行了型式认证。
热能表被作为热量表获得认证,并没进行冷量表认证。
因此,在法律要求的交易中使用热能表作为冷量表是不符合法规要求的,但可在任何时间将热能表用作“内部使用”的冷量表。
使用与功能热能表用于记录闭式供暖系统、制冷系统或供暖/制冷系统中的热能。
交货范围 –热能表–两条连续编号(一次性)的安全封条,带有大约40cm的接线 –绝缘外壳 –硅胶套圈–安装指南T1T2逻辑模块传感器模块水质要求只有当水质满足AGFW 建议的FW-510和VDI 2035的条件时,才能保证热能表测量的稳定性。
热能表安装在调试和安装热能表之前,应仔细研究操作手册,以防止安装调试过程中出现错误。
本操作手册适用于以下热能表搏力谋产品型号DNDN (″)G (″)额定流量 qp (m 3/h)22PEM-1UC 151/23/4 1.522PEM-1UD 203/41 2.522PEM-1UE 251 1 1/4 3.522PEM-1UF 32 1 1/4 1 1/2622PEM-1UG 40 1 1/221022PEM-1UH5022 1/215热能表结构热能表由一个传感器模块和一个逻辑模块组成。
天罡超声波热量表说明书解释说明1. 引言1.1 概述:本篇文章旨在介绍天罡超声波热量表的使用指南和技术参数,以便读者能够全面了解该设备的原理、工作机制、特点和应用场景,并能正确操作和解读所得数据结果。
同时,文章还包括设备的安全性与环境要求、维护与保养指南等内容。
通过阅读本文,读者将对超声波热量表有更深入的认识,并能够有效地应用于实际工作中。
1.2 文章结构:本文共分为五个主要部分:引言、超声波热量表介绍、使用指南、技术参数与规格说明以及结论。
其中,引言部分将概括性地介绍文章的目的和结构;超声波热量表介绍将详细说明该设备的原理、工作机制、特点和应用场景;使用指南将提供准备工作与操作步骤,以及数据解读与结果分析,同时还会涉及注意事项和常见问题解答;技术参数与规格说明将列举设备的参数及性能指标,并阐明安全性与环境要求以及维护与保养指南;最后,在结论部分进行总结,并对未来发展进行展望。
1.3 目的:本文的目的在于为读者提供全面详尽的天罡超声波热量表说明书。
通过引言部分的介绍,读者将了解到文章的框架和内容安排,进而能够更好地掌握阅读整篇文章的思路和重点。
此外,引言还强调了本文对读者的价值和作用,即帮助其全面了解超声波热量表的使用方法、技术参数以及应用范围,进一步推动该设备在实际工作中得到有效应用。
2. 超声波热量表介绍:2.1 原理及工作机制:超声波热量表是一种基于超声波技术的热量测量仪器。
其工作原理是利用超声波在流体介质中传播时的可测量参数发生变化,来计算流体中的热量。
该仪器通过发送超声波脉冲并接收反射回来的超声波信号,根据信号的时间差和幅度变化,可以确定流体介质中的温度、压力和速度等参数,从而计算出流体中传导的热量。
2.2 设备特点和使用范围:超声波热量表具有以下特点:- 非侵入性测量:无需切断管道或干涉流体系统,对被测流体没有任何影响。
- 高精度测量:采用先进的数字信号处理技术和精确的传感器,能够实现高精度、稳定可靠的热量测量。
MINOL METERS(SHANGHAI)LTD Minocal 一体式热量表使用说明书性能该热量表为带有微循环控制积分器叶轮式热量表,适用于水平或垂直安装。
配件●一体式热量表●安装配件及保护盒●使用说明存放干燥、常温下操作说明/显示平面积分器带有液晶显示器,7位数显示,并有特殊标识。
所有供查询的信息可通过4类光标(主菜单、技术菜单、数据菜单、费率)来查看。
短按表面上的按钮就可查询相关信息;长按按钮则可在光标间切换;松开按钮约2分钟后自动回主菜单。
MINOL METERS (SHANGHAI )LTD安装说明安装于管道后端,以防止气泡产生 计量部分前、后安装阀门根据DIN4713,第4部分3.3节要求,为防止异物及热量表在热水中腐蚀需安装滤网 温度传感器电缆不可打结、加长或减短 计数部分只能水平或垂直安装 一体式热量表计量部分安装说明MINOL METERS(SHANGHAI)LTD彻底清洁管道关上阀门装上连接部分清洁密封连接面按水流方向安装计量表,取用新的密封配件温度传感器安装非对称安装进水传感器(红色)完全放入保护套后,用密封螺母固定。
(回水传感器由生产商安装于计量部分内)对称安装请于回水/进水传感器安装是采用相同配件(不要拿掉计量部分上的封签)进水传感器(电缆线上带红色标签),回水传感器(电缆上带蓝色标签)完全放入保护套后用密封螺母固定或固定于球型阀中。
开始使用打开积分器慢慢打开阀门——先开进水阀测试连接处密封情况记录设备初始工作情况及序列号Version 1.0(12-01)KDTA/Bm使用说明MINOCAL 一体式。
热量表手持设备说明书对应软件版本为V1.1版。
目录1、本设备的简要概述。
2、功能模块及功能实现。
3、菜单关系图。
4、详细操作说明。
1、设备的简要概述热量表在市场上的大量推广及普及,现场急需一种方便快捷的操作设备,能实现对热量表参数的读取及写入。
在孙学宏总经现的提议下,由产工部进行方案设计及研发一款具集热量表和流量计于一体的手持式操作设备。
经过多次的研讨及商定,决定进行通过红外接口实现数据的操作。
红外接口通信距离要达到5cm。
通信稳定,待机功耗小。
经研完发测定,整机的待机功耗小于70mw。
电池采用1000mah的聚合物锂离子电池,待机时间大于48小时。
红发射最大功率为400mw。
设备的尺寸为11.*50*30mm。
2、功能模块及功能实现本设备为分为以下几个模块:1、数据处理存储及显示和操作。
本部分的功能是对要发送或接收回来的数据进行运算处理,扫描键盘的输入,显示输出。
对处理后的数据进行存储等操作。
显示部分采购低功耗的OLED进行显示。
显示像素为128*64点。
2、红外通信接口。
处理器发出的数据进行放大发送。
接收到的数据进行放大处理后送到处理器。
3、USB通信接口及充电。
通过USB转串口芯片进行对设备充电,同时可以与上位机进行数据传输,速度为19200bps n 8 1。
4、RS485通信接口转换成RS485信号后可与有线的表进行通信。
3、菜单关系图万年历显示界面按任意键按返回键基本操作界面按确定键按返回键高级操作界面按返回键按1号键按返回键按2号键按返回键按3号键抄表抄表(数据存储)修改地址按1号键抄户用表按2号键抄楼宇表按确定键翻页按1号键抄户用表按2号键抄楼宇表按确定键翻页按1号键抄户用表解锁按2号键抄楼宇表解锁按确定键新地址输入完成按数字键输入新地址按3号键写入新地址按返回键按1号键按返回键按2号键按返回键按3号键数据复制设置底数热量表时间校准按1号键抄原表数据按2号键数据写入新表按数字键输入数据按1号键设户用表底数按1号键取消操作按2号键校户用表时间按3号键校楼宇表时间按2号键设楼宇表底数按确定键按返回键系统操作界面按返回键按1号键按返回键按2号键按返回键按3号键浏览存储数据系统时间设置格式化存储器按数字键输入数据按确定键选择参数按1号键取消操作按2号键执行格式化操作按0号键向上翻页显示按4号键显示前一只表数据按6号键显示后一只表数据按确定键按返回键特殊操作界面按返回键按1号键按返回键按2号键按返回键按3号键进回水安装配置数据上传技术支持按1号热量表设置为进水安装按2号键设置为回水安装按1号键取消操作按2号键执行存储数据上传4、详细操作说明开机显示万年历界面,按任意键进入基本操作界面。
智能电磁热量表说明书开封开流仪表有限公司2012年11月编制智能电磁热量表说明书一、产品介绍智能电磁热量表是一种测量热交换系统中载热流体释放热量的计量仪表,使用高精度、高可靠性的基于法拉第电磁感应原理的电磁流量测量技术测量流量,采用高精度、高稳定性的铂热电阻测量温度,运用功能强大的嵌入式处理器进行流量和温度的采集、计算,最后根据热力学公式计算出载热流体释放的热量。
智能电磁热量表由配对温度传感器、电磁流量传感器和智能电磁热量表转换器三部分组成。
温度传感器选用配对的Pt100/Pt1000高精度铂电阻,采用精密测温电路,保证供水、回水温度的高精度测量。
流量传感器选用电磁流量传感器,选用行业业绩优秀的电磁流量传感器产品。
智能电磁热量表转换器选用先进的多功能、低功耗高性能嵌入式处理器和大规模模拟和数字集成电路芯片,从软件、硬件两方面采用优化设计措施,保证转换器长寿命低功耗稳定进行,并具有很强的抗电磁干扰能力。
智能电磁热量表具有温度传感器检测、励磁报警和空管检测功能,具有自诊断、故障显示和断电数据保护功能,具有高清晰度宽温型大屏幕LCD液晶显示,可显示温度、流速、流量、热量等参数。
二、功能特点我公司研制开发的智能电磁热量表采用了可编程恒流励磁、信噪分离、智能模糊空管检测和阻尼小波变换等先进和独特技术。
⚫空管检测采用智能模糊信号处理技术,可靠性高,无需标定即可直接使用。
⚫测量阻尼采用小波变换算法,既能保证稳定测量流量,又能保证实时响应流量变化。
⚫采用严格匹配的恒流源和等比测量技术,有效消除电路噪声对温度测量的影响。
⚫智能温度测量电路和算法,解决环境温度的影响,长期稳定性好,抗干扰能力强;开机自动检测温度传感器的连接,防止在无温度传感器时的误测量。
⚫模拟信号、数字信号和输出信号完全隔离,输入接口、输出接口和电源端口采用防过压、防雷击和防浪涌保护设计,保证电磁流量计具有更强的抗干扰能力。
⚫励磁电流、励磁频率可通过菜单进行设置,满足测量多种被测介质。
亲爱的用户朋友:感谢您选用京源中科科技股份有限公司的超声波系列产品,京源中科科技股份有限公司是目前中国系列超声波热量表、超声水表、超声流量计及系统的研发生产基地,是中关村高新技术企业和软件企业.京源中科拥有全部产品的自主知识产权并始终走在超声测流领域的前沿,为提升我国高性能换能器的自主研发和产业化能力做出了贡献.不断的技术创新为京源中科产品在技术上始终处于领先地位奠定了坚实的基础.凭借领先的技术,优良的品质,京源产品已得到了国内外众多用户的认可,深受用户好评.京源中科将不断提高超声测流技术水平及能源管控系统服务能力,以一流的产品和一流的服务满足用户需求,为推动全球节水节能事业的发展做出贡献!主要提示:1.在使用本产品前,请务必先仔细阅读本说明书。
2.请务必妥善保管好本说明书,以便日后能随时查阅。
3.请严格按照本说明书进行操作.对于不按照说明书规定使用造成的任何后果,我公司不承担任何责任。
4.本说明书中所列图案仅作为操作示意,并不作为检验产品的依据,如实际产品与本说明书不一致,请以实际产品为准,或向我公司咨询。
5.本产品在出厂前经过严格检定,对于用户私自开壳、拆卸造成的损坏,我公司不承担任何责任。
6.仪表显示“报警”或“”符号时,请参照故障排除指南.否则会造成计量数据缺失。
7.如果本产品无法正常操作或需要维修,请联系我公司或经我公司正式授权的经销商。
注:请严格按照本说明书进行操作,以免给您的相关权益造成损失。
目录一、概述 (01)二、显示功能 (02)三、基本参数与技术性能 (05)四、安装说明 (07)五、安装方式提示 (12)六、远传接口 (16)七、使用及注意事项 (17)八、常见问题及解决方法 (18)超声波式冷热量热能表将流量计、计算器集成为一体,具有结构紧凑、安装方便等特点。
该表采用优质压电陶瓷换能器,保证了高准确度和稳定性。
该表无任何机械运动,无磨损,不受恶劣水质影响,维护费用低。
该表可水平、垂直安装,可调节表头能满足任何视角的读数要求,安装时可根据用户不同需要安装在供水管道或回水管道上(需预先选定)热量表显示器有累计热量(kW•h)、累计冷量(kW•h)、瞬间热量(kW)、进水温度(℃)、回水温度(℃)、进回水温差(℃)、累计流量(m3)、瞬间流量(m3/h)、累计运行时间(h)等显示功能外,并可显示当前日期、出厂编号、地址编号、版本号、前十八个月每月流量用热量值,并有电池容量不足指示及自动错误诊断功能,确保安全、准确运行。
热量表的安装说明1 温度传感器对的安装1.1带有红色标签的温度传感器应安装在供水管线上, 带有蓝色标签的温度传感器应安装在回水管线上。
1.2 温度传感器必须装在专用的温度传感器球阀上。
?外形见图2?图2 温度传感器球阀3.2 流量计的安装3.2.1 首先应确认热量表的安装位置(回水管线) , 这个信息已经在热量表相应部位的标签上标明。
3.2.2 应使用本公司提供的密封垫圈及接管。
3.2.3 水流方向应与流量计上的箭头方向吻合。
3.2.4 流量计应水平安装?电子单元在上面。
3.3 必须使用的附件和安装范例3.3.1 为了确保热量表的正常工作以及日后维修的方便性?必须安装下列附件?用户自备??a ) 污物过滤器(对于铁管管网应配置磁性过滤器)。
安装在热量表流量传感器的上游。
b ) 流量传感器上游球阀。
?用户自备?c ) 供水温度传感器球阀。
d ) 流量传感器下游温度传感器球阀。
3.3.2 安装范例(见图3?本说明书提供的安装范例仅供参考。
回水供水图3 RL-1热量表安装范例注意管道清洗。
在供热系统安装施工时?应先安装一根直管段代替热量表及过滤器?进行管道清洗。
待管道中的杂物冲洗干净后?才可换装热量表及过滤器?以确保热量表的正常工作环境。
4. 热量表数据查看4.1 RL-1型热量表常态显示数据为当前累计热量?如需要查看其它数据?可按热量表上的按键?每按长健?1.5秒以上?一次?更换一个显示页?共5页??每按短健?0.1秒以上?一次?显示一项数据?往复循环。
按键R L - 1热量表泉州中国Δt 3-40℃DN 20 CJ128-2000t 4-95℃PN 1.6MPa IP52Qn 1.5m 3/h七洋机电有限公司M C3累积流量热量冷量供回水温度差QYQY数据显示顺序见下表 显示页 数据项代码 数据名称 显示提示符 单位第一页10 当前累计热量 累计热量 k Wh 11 当前累计冷量 累计冷量 k Wh 12 累计流量 累计流量 m 313 供水温度 供水温度 ℃ 14 回水温度 回水温度℃15 供回水温度差 供回水温度差 ℃ 第二页20 自检全屏显示21 当前流量 流量 m 3/h22 最大流量H 流量 m 3/h 23 累计工作时间h 24使用至今的最高温度H℃25 使用至今的最低温度 L ℃ 第三页30 表号31 当前日期 32 当前时间33 脉冲常数 Imp/ m 334 结算日35 第一存贮?冻结?日期 36 第二存贮?冻结?日期 37 第三存贮?冻结?日期 38 最后编译日期39 温度传感器安装方式 pt in 供水 pt out 回水第四页40前一个月的冻结日期、冻结时刻累计热量、累计冷量 41 前二个月的冻结日期、冻结时刻累计热量、累计冷量 …… ……45 前六个月的冻结日期、冻结时刻累计热量、累计冷量 第五页50 第一存贮日期、冻结时刻累计热量、累计冷量 51 第二存贮日期、冻结时刻累计热量、累计冷量 52 第三存贮日期、冻结时刻累计热量、累计冷量4.2 信息代码及其含义本热量表具有自动诊断功能?当发生故障或操作不当时?热量表将显示相关信息代码。
蒸汽热量表安全操作及保养规程蒸汽热量表简介蒸汽热量表,也称饱和蒸汽温度表,是用来测量蒸汽温度和热量的一种仪器。
常用于工业领域,如发电厂、炼油厂和化工厂等。
蒸汽热量表的结构一般由表身、温度探头、测量机构和防护外壳组成,表身上标注着蒸汽温度和相应的热量值。
用户可以通过表身上的指针读取温度和热量值。
蒸汽热量表的安全操作规程为了保障蒸汽热量表在操作时的安全性,用户必须遵守以下操作规程:1.操作前准备•确认蒸汽热量表的型号、量程和安装位置是否正确。
•确认被测介质的性质、温度、压力是否符合蒸汽热量表的测量范围。
•确认蒸汽热量表的周围环境是否满足安全要求,一般要求无易燃、易爆物质存在。
•检查蒸汽热量表是否正常,包括表身、温度头、测量机构和防护外壳是否完好,指针是否指向零位。
2.操作时注意事项•操作前应预热蒸汽热量表,以避免测量误差。
•注意观察蒸汽热量表读数的稳定性,以便排除外界因素的影响。
•操作时应保持蒸汽热量表与被测介质之间无任何阻挡物。
•在操作中,如需对蒸汽热量表进行维护或校准,应先切断被测介质的供应管道,并等待蒸汽热量表冷却后再进行操作。
3.操作后维护•操作结束后,应立即切断被测介质的供应,避免继续测量造成误差以及对仪器造成损伤。
•每次操作后应将蒸汽热量表的表身及被测介质的接口部分进行清洁,保持干燥卫生。
•定期对蒸汽热量表进行校准和维护,保证测量精度和稳定性。
蒸汽热量表的保养规程除了操作规程之外,用户还需遵守以下保养规程:1.清洁卫生•定期对蒸汽热量表进行清洁卫生,防止灰尘、污垢积聚,影响数据精度。
•使用软布或刷子擦拭表身和温度头,不要使用硬物或化学药品进行清洁,以免损伤仪器。
2.防护措施•在使用时应注意防护和绝缘,避免蒸汽热量表受到机械冲击或静电干扰,影响测量精度。
•在长期不使用时,应将蒸汽热量表存放在防护外壳内,避免灰尘、湿气和日光直接照射,以免影响仪器性能。
3.校准维护•定期对蒸汽热量表进行校准和维护,保证测量稳定性和精度。
