标准型热计量表使用说明

热量计量表安全操作及保养规程热量计量表（以下简称“热表”）是对流体热能计量的一种常用仪器，广泛应用于城市热力管网、工业企业和民用建筑等领域。

热表作为一种计量仪器，需要经过严格的操作和保养，以确保其计量准确性和安全性。

本文将介绍热表的安全操作规程和保养方法。

一、热表的安全操作1.1. 确认热表是否合法在使用热表前，需要确认其是否具有计量检定证书，以及检定证书是否在有效期内。

同时，还需要核实热表的计量范围和最大流量等参数是否符合实际需求。

1.2. 安装热表在安装热表时，需遵循以下要求：•确认热表与管道口径和压力等级是否匹配；•热表的进口、出口和两侧绕流管道应按照热表说明书上的安装图示正确连接；•热表的安装位置应符合相关设计规范和标准；•热表应安装在易于操作和检修的位置，且应保证环境温度和湿度稳定；•安装热表时需要进行漏水试验和密封试验，确保热表周围没有漏水现象。

1.3. 开启热表在使用热表前，应先查看热表显示是否正常，然后按照热表说明书进行开启。

在使用中，应注意以下事项：•热表的流量方向应与箭头方向一致；•热表的启动和停止应按照热表说明书上的操作方法进行；•在热表运行时，应避免管道中有气体存在，以免影响热表的准确计量；•在长时间不使用热表时，应关闭其电源。

1.4. 维护热表热表的维护和保养对其使用寿命和精度有很大影响。

维护热表时需要注意以下事项：•定期检查热表的计量准确性，以确保热表的精度满足要求；•定期清洗热表，以清除热表内部的沉积物和腐蚀物，以免影响热表的运行；•定期更换热表的密封件、O形圈等易损件，以保证热表的密封性；•定期检查热表显示是否正常；•定期进行漏水试验和密封试验，以确保热表周围没有漏水现象。

二、热表的保养规程2.1. 清洗热表热表内轮廓复杂，易产生积垢和污垢，导致热表计量不准，因此需要定期清洗。

清洗热表时，可以使用以下方法：•将热表下游阀门关闭，并使用清洗药剂进行清洗；•向热表内部注入清洗液，并保持一段时间后再排出；•使用清洗工具对热表进行清洗。

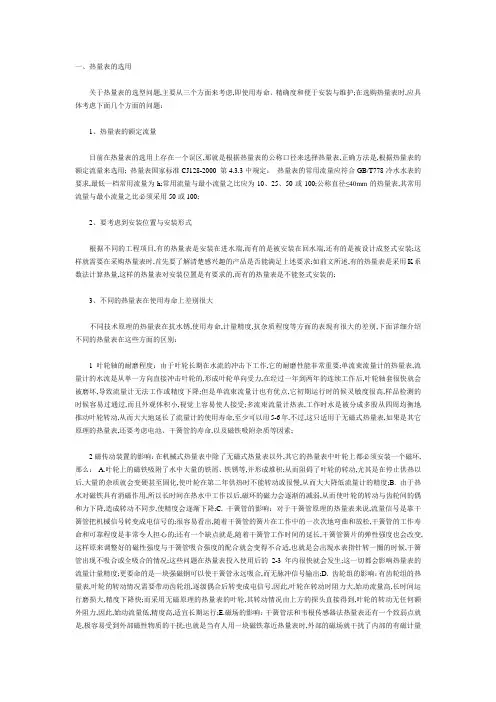

一、热量表的选用关于热量表的选型问题，主要从三个方面来考虑，即使用寿命、精确度和便于安装与维护。

在选购热量表时，应具体考虑下面几个方面的问题：1、热量表的额定流量目前在热量表的选用上存在一个误区，那就是根据热量表的公称口径来选择热量表，正确方法是，根据热量表的额定流量来选用。

热量表国家标准CJ128-2000 第4.3.3中规定：热量表的常用流量应符合GB/T778冷水水表的要求，最低一档常用流量为0.6m3/h。

常用流量与最小流量之比应为10、25、50或100。

公称直径≤40mm 的热量表，其常用流量与最小流量之比必须采用50或100。

2、要考虑到安装位置与安装形式根据不同的工程项目，有的热量表是安装在进水端，而有的是被安装在回水端，还有的是被设计成竖式安装。

这样就需要在采购热量表时，首先要了解清楚感兴趣的产品是否能满足上述要求。

如前文所述，有的热量表是采用K系数法计算热量，这样的热量表对安装位置是有要求的，而有的热量表是不能竖式安装的。

3、不同的热量表在使用寿命上差别很大不同技术原理的热量表在抗水锈，使用寿命，计量精度，抗杂质程度等方面的表现有很大的差别，下面详细介绍不同的热量表在这些方面的区别：1)叶轮轴的耐磨程度：由于叶轮长期在水流的冲击下工作，它的耐磨性能非常重要。

单流束流量计的热量表，流量计的水流是从单一方向直接冲击叶轮的，形成叶轮单向受力，在经过一年到两年的连续工作后，叶轮轴套很快就会被磨坏，导致流量计无法工作或精度下降。

但是单流束流量计也有优点，它初期运行时的候灵敏度很高，样品检测的时候容易过通过，而且外观体积小，视觉上容易使人接受。

多流束流量计热表，工作时水是被分成多股从四周均衡地推动叶轮转动，从而大大地延长了流量计的使用寿命，至少可以用5-6年，不过，这只适用于无磁式热量表，如果是其它原理的热量表，还要考虑电池、干簧管的寿命，以及磁铁吸附杂质等因素。

2)磁传动装置的影响：在机械式热量表中除了无磁式热量表以外，其它的热量表中叶轮上都必须安装一个磁环，那么： A.叶轮上的磁铁吸附了水中大量的铁屑、铁锈等，并形成堆积。

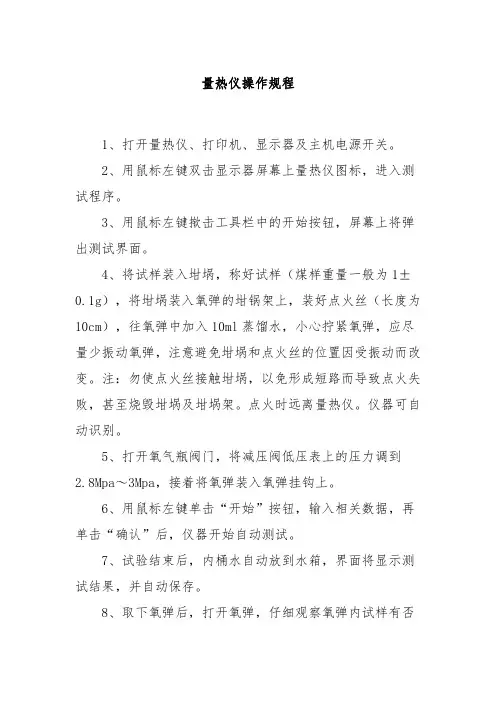

量热仪操作规程
1、打开量热仪、打印机、显示器及主机电源开关。

2、用鼠标左键双击显示器屏幕上量热仪图标，进入测试程序。

3、用鼠标左键揿击工具栏中的开始按钮，屏幕上将弹出测试界面。

4、将试样装入坩埚，称好试样（煤样重量一般为1±0.1g），将坩埚装入氧弹的坩锅架上，装好点火丝（长度为10cm），往氧弹中加入10ml蒸馏水，小心拧紧氧弹，应尽量少振动氧弹，注意避免坩埚和点火丝的位置因受振动而改变。

注：勿使点火丝接触坩埚，以免形成短路而导致点火失败，甚至烧毁坩埚及坩埚架。

点火时远离量热仪。

仪器可自动识别。

5、打开氧气瓶阀门，将减压阀低压表上的压力调到2.8Mpa～3Mpa，接着将氧弹装入氧弹挂钩上。

6、用鼠标左键单击“开始”按钮，输入相关数据，再单击“确认”后，仪器开始自动测试。

7、试验结束后，内桶水自动放到水箱，界面将显示测试结果，并自动保存。

8、取下氧弹后，打开氧弹，仔细观察氧弹内试样有否
溅出或有炭黑存
在，如有则该次试验作废。

9、将氧弹各部件清洗干净，并擦干，坩埚放在电炉上烤干并冷却后待用。

注：清洗氧弹的水要用与室温接近的水，以免氧弹的温度与恒温桶内的水温相差太大，而影响下次试验结果。

10、单击“开始”按钮，可继续做下一个试验。

当天试验完毕后，单击测试窗口标题条的“×”按钮，系统将提示是否退出测试窗口，单击“确认”后，退出测试界面。

然后再单击主界面上标题条的“×”按钮，退出程序。

11、用鼠标左键单击显示器屏幕左下方的“开始”按钮，关闭主机，然后关闭显示器、量热仪电源，盖好仪器盖布，关闭氧气瓶阀门。

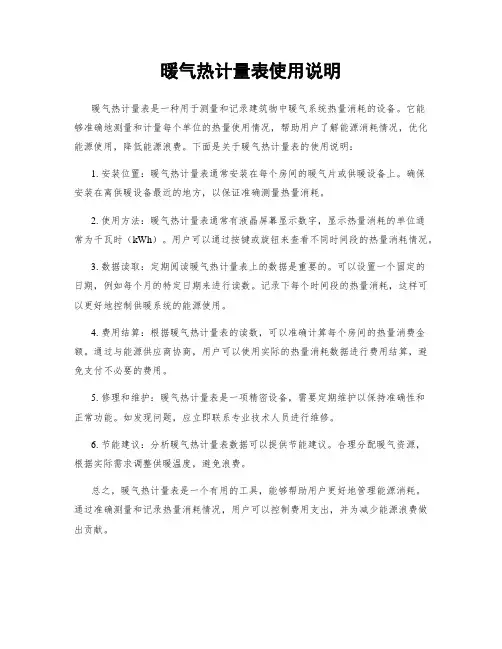

暖气热计量表使用说明
暖气热计量表是一种用于测量和记录建筑物中暖气系统热量消耗的设备。

它能
够准确地测量和计量每个单位的热量使用情况，帮助用户了解能源消耗情况，优化能源使用，降低能源浪费。

下面是关于暖气热计量表的使用说明：
1. 安装位置：暖气热计量表通常安装在每个房间的暖气片或供暖设备上。

确保
安装在离供暖设备最近的地方，以保证准确测量热量消耗。

2. 使用方法：暖气热计量表通常有液晶屏幕显示数字，显示热量消耗的单位通
常为千瓦时（kWh）。

用户可以通过按键或旋钮来查看不同时间段的热量消耗情况。

3. 数据读取：定期阅读暖气热计量表上的数据是重要的。

可以设置一个固定的
日期，例如每个月的特定日期来进行读数。

记录下每个时间段的热量消耗，这样可以更好地控制供暖系统的能源使用。

4. 费用结算：根据暖气热计量表的读数，可以准确计算每个房间的热量消费金额。

通过与能源供应商协商，用户可以使用实际的热量消耗数据进行费用结算，避免支付不必要的费用。

5. 修理和维护：暖气热计量表是一项精密设备，需要定期维护以保持准确性和
正常功能。

如发现问题，应立即联系专业技术人员进行维修。

6. 节能建议：分析暖气热计量表数据可以提供节能建议。

合理分配暖气资源，
根据实际需求调整供暖温度，避免浪费。

总之，暖气热计量表是一个有用的工具，能够帮助用户更好地管理能源消耗。

通过准确测量和记录热量消耗情况，用户可以控制费用支出，并为减少能源浪费做出贡献。

WMLR热量表说明书湖南威铭能源科技地址：长沙市高新产业开发区咸嘉湖路352号：：http：// E-mail目录WMLR热量表说明书....................... 错误!未定义书签。

第一章企业介绍............................... 错误!未定义书签。

第二章超声波热量表原理 ............... 错误!未定义书签。

热量表概念.................................................................................................................. 错误!未定义书签。

组成.............................................................................................................................. 错误!未定义书签。

工作原理...................................................................................................................... 错误!未定义书签。

测量原理...................................................................................................................... 错误!未定义书签。

超声波热量表的优势 .................................................................................................. 错误!未定义书签。

一、热量表的选用关于热量表的选型问题,主要从三个方面来考虑,即使用寿命、精确度和便于安装与维护;在选购热量表时,应具体考虑下面几个方面的问题：1、热量表的额定流量目前在热量表的选用上存在一个误区,那就是根据热量表的公称口径来选择热量表,正确方法是,根据热量表的额定流量来选用; 热量表国家标准CJ128-2000 第4.3.3中规定：热量表的常用流量应符合GB/T778冷水水表的要求,最低一档常用流量为h;常用流量与最小流量之比应为10、25、50或100;公称直径≤40mm的热量表,其常用流量与最小流量之比必须采用50或100;2、要考虑到安装位置与安装形式根据不同的工程项目,有的热量表是安装在进水端,而有的是被安装在回水端,还有的是被设计成竖式安装;这样就需要在采购热量表时,首先要了解清楚感兴趣的产品是否能满足上述要求;如前文所述,有的热量表是采用K系数法计算热量,这样的热量表对安装位置是有要求的,而有的热量表是不能竖式安装的;3、不同的热量表在使用寿命上差别很大不同技术原理的热量表在抗水锈,使用寿命,计量精度,抗杂质程度等方面的表现有很大的差别,下面详细介绍不同的热量表在这些方面的区别：1叶轮轴的耐磨程度：由于叶轮长期在水流的冲击下工作,它的耐磨性能非常重要;单流束流量计的热量表,流量计的水流是从单一方向直接冲击叶轮的,形成叶轮单向受力,在经过一年到两年的连续工作后,叶轮轴套很快就会被磨坏,导致流量计无法工作或精度下降;但是单流束流量计也有优点,它初期运行时的候灵敏度很高,样品检测的时候容易过通过,而且外观体积小,视觉上容易使人接受;多流束流量计热表,工作时水是被分成多股从四周均衡地推动叶轮转动,从而大大地延长了流量计的使用寿命,至少可以用5-6年,不过,这只适用于无磁式热量表,如果是其它原理的热量表,还要考虑电池、干簧管的寿命,以及磁铁吸附杂质等因素;2磁传动装置的影响：在机械式热量表中除了无磁式热量表以外,其它的热量表中叶轮上都必须安装一个磁环,那么：A.叶轮上的磁铁吸附了水中大量的铁屑、铁锈等,并形成堆积;从而阻碍了叶轮的转动,尤其是在停止供热以后,大量的杂质就会变硬甚至固化,使叶轮在第二年供热时不能转动或很慢,从而大大降低流量计的精度;B. 由于热水对磁铁具有消磁作用,所以长时间在热水中工作以后,磁环的磁力会逐渐的减弱,从而使叶轮的转动与齿轮间的偶和力下降,造成转动不同步,使精度会逐渐下降;C. 干簧管的影响：对于干簧管原理的热量表来说,流量信号是靠干簧管把机械信号转变成电信号的;很容易看出,随着干簧管的簧片在工作中的一次次地弯曲和放松,干簧管的工作寿命和可靠程度是非常令人担心的;还有一个缺点就是,随着干簧管工作时间的延长,干簧管簧片的弹性强度也会改变,这样原来调整好的磁性强度与干簧管吸合强度的配合就会变得不合适,也就是会出现水表指针转一圈的时候,干簧管出现不吸合或全吸合的情况;这些问题在热量表投入使用后的2-3年内很快就会发生;这一切都会影响热量表的流量计量精度;更要命的是一块强磁钢可以使干簧管永远吸合,而无脉冲信号输出;D. 齿轮组的影响：有齿轮组的热量表,叶轮的转动情况需要带动齿轮组,逐级偶合后转变成电信号,因此,叶轮在转动时阻力大,始动流量高,长时间运行磨损大,精度下降快;而采用无磁原理的热量表的叶轮,其转动情况由上方的探头直接得到,叶轮的转动无任何额外阻力,因此,始动流量低,精度高,适宜长期运行;E.磁场的影响：干簧管法和韦根传感器法热量表还有一个致弱点就是,极容易受到外部磁性物质的干扰;也就是当有人用一块磁铁靠近热量表时,外部的磁场就干扰了内部的有磁计量元件的工作,使之不能工作,或变慢;这就给一些不良企图的人有了可机会;4、所选的热量表是否适合现场条件1安装空间：热量表多安装在楼层竖井管道井内,因此,热量表的安装尺寸相对小一些好,当然,安装尺寸也取决于传感器接入阀门的选择;这样的表无论是安在室内还是室外,都会节省建筑空间;有些情况下需要选择可立式安装的热量表;2积算器的显示部分是否可以灵活地调整角度;热量表在一般情况下安装空间都比较狭窄,而且热量表的上方多有管道或有其它表,有些热量表的安装位置也高低不同,如果热量表的显示部分不能调整,会给日后的抄表工作带来不便;3显示菜单的显示功能齐全;各种参数的显示一目了然;热量表的防水、防尘性能;热量表的进水端一般都安装有过滤器,而过滤器是要经常排污的,这难免会有水溅到热量表上,而且一般管道井里的灰尘会很多,所以热量表的防水、防尘性能也很重要;二、热量表的安装热量表的安装位置一般有下面几种情况：1安装在一次系统中2安装在二次系统中3住宅中的分户供暖系统中4垂直供暖的分配系统中;无论在上述何种系统中,热量表的流量传感器和温度传感器的正确安装与使用都直接影响到供热计量的准确度,由于安装不当所造成的计量误差可以达到40%;由于一次系统和二次系统中安装的热量表多为大口径总表,其中涉及到更复杂的专业技术,所以本文仅就分户热量表的安装与施工加以介绍：1、安装环境的要求.1电磁干扰,热量表最容易受到干扰的部位来自传感器和积算器之间的连接信号线,一般常出现的干扰源是50HZ的公频电磁场,比如,继电器、电机等;因此在安装热量表时,信号线与电源线的距离一定要在50MM以上,同时,积算器也应远离上述干扰源;2温度与湿度,热量表的电子部分不能安装在超过极限工作温度、湿度的地方;2、安装位置的要求1热量表的流量传感器的安装位置：应不会引起下列现象的发生：A.旋涡流：旋涡流产生于空间弯头,对表的危害极大;B.脉动流：大多数由泵引起,所以热量表的安装应远离水泵,并不得安装在水泵的出口端;C.气泡：流量计绝对不能安装在有气泡产生的位置;热量表的流量传感器是否正确的安装方2一般有以下几种安装方式：A：大多数表的安装;如因安装空间限制,须要立式安装时,必须选用立式流量计;B、分体安装多用于空调系统的冷热计量C、有线远程集中抄表安装此安装方式,热表内不使用电池,改用外接有线电源每个单元设一个表柜,可以不入户抄表;单表有线距离采用“帕默瑞”方案,可达到1公里数据不丢失;D、远程集中抄表安装楼的每个单元设置一台“远程集中抄表器放置在地下层”和多台“楼层分支器放置在每个楼层的管井”,从地下层到14层拉一条4芯电缆,通过这条电缆将数据和供电供电电压直流12V,不存在安全性方面的问题都汇集到“集中抄表器”,构成一个总线结构的分户热计量抄表系统;可以很方便地将“集中抄表器”中的数据远送到物业管理中心,构成计算机网络管理系统,实现预付费,交多少费用多少热,构成热计量远程控制系统;E、四表联合出户安装目前,许多数体统集成商都承诺可以做到四表远传出户管理,但在实践中多无经验,需参照建设部行业标准JG/T162-2004住宅远传抄表系统;另外,欧洲或国内均无MBS上位机可选,因此,在选用MBS通讯端口和协议时应注意这个问题;要重点要考证系统集合成商提供的硬件内的通讯程序是否能够真正做到正确通讯;3热量表的温度传感器的安装位置：热量表的温度传感器的安装位置对于热量表的计量精度也有很大的影响,正确的安装位置应该是,使温度探头处于管道中流速最大的位置,同时还应对安装探头的地方进行保温处理;对于长型探头,如果需要斜着安装,则探头方向必须向着水流的方向安装,而且必须把探头安装在保护套内;3、施工要求1清洗,系统管路在安装热量表前应进行彻底清洗吹扫,以保证管道中没有污染物和杂质;2温度探头的安装位置要进行保温处理,如果温度传感器出现损坏,要对两支温度传感器同时进行更换;3 流量传感器的方向不能接反,而且前后管径要与流量计一致;。

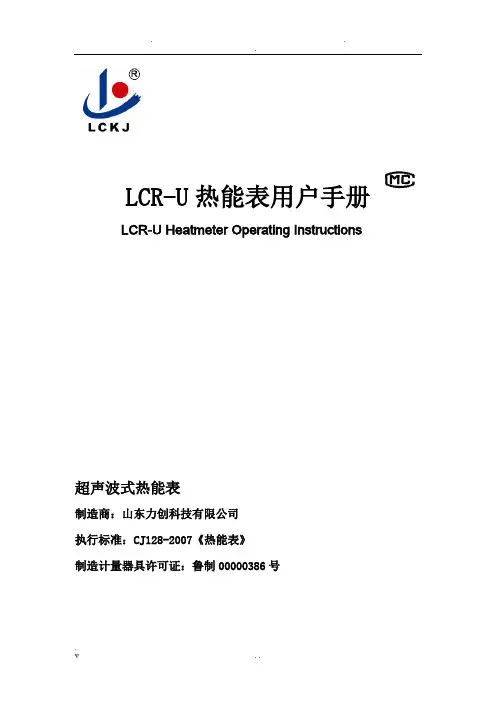

LCR-U热能表用户手册LCR-U Heatmeter Operating Instructions超声波式热能表制造商：山东力创科技有限公司执行标准：CJ128-2007《热能表》制造计量器具许可证：鲁制00000386号目录一、概述二、工作原理三、主要功能及特点四、主要技术参数五、通讯接口说明六、显示说明七、安装使用说明八、关键零部件清单九、装箱清单十、保修条款十一、产品选型说明一、概述LCR-U热能表是山东力创科技有限公司针对我国采暖系统和水质自主开发、设计的一款新型计量产品，该产品拥有多项专利技术。

其采用超声波测流技术，外形美观、寿命长、精度高、压损低、可靠性高、数据采集多样化，优越的性能目前在国内处于领先水平。

适用范围：单元住宅、楼宇、区域供热站、中央空调等集中供热/制冷系统。

我公司已取得LCR-U热能表计量器具型式批准证书，证书编号为：2009E1213-37。

二、工作原理1、热能表的定义用于测量及显示水流经热交换系统所释放或吸收热量的仪表，其计量单位是kWh或GJ。

为方便抄表计量，我公司热量计量单位为kWh。

（注：1千瓦时=1度=1000焦耳/秒×3600秒=3600000焦耳）2、热能表的构成LCR-U热能表由超声波流量计、配对温度传感器、计算器（积分仪）等部件组成。

2.1 超声波流量计超声波流量计测量原理:超声波流量计采用时差法对流量进行测量，在测量通道的上游和下游分别安装一只超声波换能器用于超声波信号的发射与接收，由于在顺流和逆流时的传播时间不同，通过测量该时间的差值可计算出流体的流速，然后再通过数据处理换算成流量。

2.2 温度传感器分别安装在供/回水管道上,测量热交换系统的供/回水温度。

2.3 积分仪将采集的流量和温差信号通过计算处理,得到系统所消耗的冷/热量。

2.4产品组成图积分仪分体式固定底座流量计温度传感器积分仪整体式三、主要功能及特点1、主要功能●冷／热量计量及显示●供、回水温度、温差测量及显示●热功率测量及显示●流量测量及显示●累计流量计量及显示●数据存储及查询●运行时间记录及显示●电源状态自动监测●故障状态记录、显示及查询四、主要技术参数五、通讯接口说明1、M-BUS通讯接线说明２、RS－485通讯接线说明注：我公司通讯协议执行标准：CJ-T188-2004《户用计量仪表数据传输技术条件》及力创公司《LCR系列超声波热能表通讯规约》六、显示说明LCR-U热能表面板上有一个按扭，控制液晶显示屏（LCD）进行不同数据的显示。

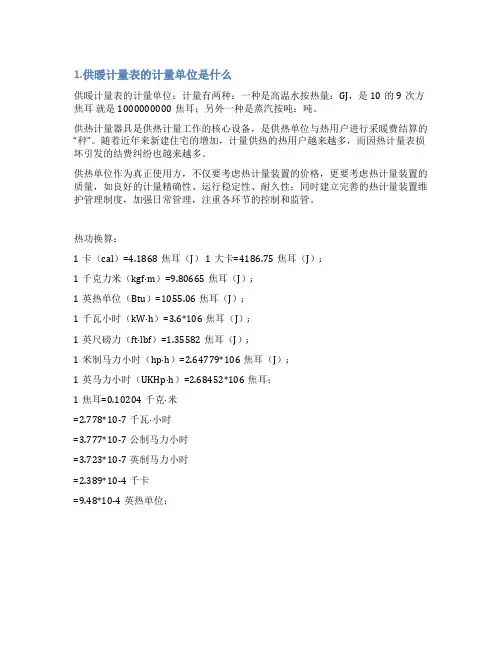

1.供暖计量表的计量单位是什么供暖计量表的计量单位：计量有两种：一种是高温水按热量：GJ，是10的9次方焦耳就是1000000000焦耳；另外一种是蒸汽按吨：吨。

供热计量器具是供热计量工作的核心设备，是供热单位与热用户进行采暖费结算的“秤”。

随着近年来新建住宅的增加，计量供热的热用户越来越多，而因热计量表损坏引发的结费纠纷也越来越多。

供热单位作为真正使用方，不仅要考虑热计量装置的价格，更要考虑热计量装置的质量，如良好的计量精确性、运行稳定性、耐久性；同时建立完善的热计量装置维护管理制度，加强日常管理，注重各环节的控制和监管。

热功换算：1卡（cal）=4.1868焦耳（J） 1大卡=4186.75焦耳（J）;1千克力米（kgf·m）=9.80665焦耳（J）;1英热单位（Btu）=1055.06焦耳（J）;1千瓦小时（kW·h）=3.6*106焦耳（J）;1英尺磅力（ft·lbf）=1.35582焦耳（J）;1米制马力小时（hp·h）=2.64779*106焦耳（J）;1英马力小时（UKHp·h）=2.68452*106焦耳；1焦耳=0.10204千克·米=2.778*10-7千瓦·小时=3.777*10-7公制马力小时=3.723*10-7英制马力小时=2.389*10-4千卡=9.48*10-4英热单位；2.请问暖气计量表的工作原理热量表是用于对集中供热系统中的热量进行分户计量的表具，主要有进水温度传感器，回水温度传感器，积分器和流量计等几部分组成。

它安装在用户采暖设备的进水和出水管路上，当热水以较高的温度从进水管流入采暖设备向用户供热后，低温热水从回水管流出。

热量表根据测量到的热水进出温差、水流量以及供热时间计算出采暖设备提供的热量值。

在一定的时间内，用户所获得的热量可以由下式算出：Q=Lm*△h*d t其中：Q-------------热量（kJ）Lm-----------质量流量（kg/h）△h----------水的焓差（kJ/kg）dt-------------时间的增量（h）3.住户如何查看供热计量表走了多少供热计量表上有显示供热流量以及损耗功率。

热计量表技术说明计量产品依据国家城镇建设行业标准《热量表》（CJ128-2007）设计生产，严格按照国家标准《热能表检定规程》（JJG225-2001）检测检定，并参照了欧洲标准《热能表》（EN1434-2007）。

主要用于计量并显示热交换系统中载热液体（水）所释放或吸收的热量，并可进行数据传输，可实现红外通讯、无线抄表、远程抄表和楼宇自动控制管理；配以IC卡智能控制阀等部件可实现用热的预付费管理。

航发热计量产品已形成系列化、多样化，口径从DN15到DN500规格齐全，型号有无磁型/超声波型、单流束/多流束、热用型/冷热兼用型、远传型/IC卡智能型等，可适应不同需求。

测量原理：热量表一般由流量计、温度传感器和计算器组成。

当水流经热交换系统时，流量计测量出热（冷）水流量，并将测量结果传送给计算器，计算器通过与之相连的配对温度传感器测出进、出口的水温，以及水流经的时间，根据以下公式计算出系统释放（或吸收）的热量。

Q =ρ·V·Δh其中：Q：热交换系统释放（或吸收）的热量，单位有：千瓦时kWh、兆瓦时MWh、千焦 kJ、兆焦MJ、吉焦GJ；ρ：热水的密度；V：通过热交换系统的热水体积；Δh：在热交换系统的入口和出口温度下，水的比焓值差；航发热量表：●结构紧凑，耐腐蚀，全密封设计。

●防水、防尘、防磁，防盗热。

●既可安装在系统的进水端，也可安装在系统的回水端。

技术特点流量计：●应用先进的流体理论，运用现代计算机设计手段，自主创新研发全新热量表专用流量计。

●采用完全电子无磁传感器，微功耗，流量分辨率高，流量动态响应速度快。

●计量准确，灵敏度高，使用寿命长。

●采用专项技术，抗污、防腐能力强。

●不受介质中磁性物质影响，运行稳定，适应我国的供暖水质。

计算器：●采用全新进口专用CPU芯片，超低功耗，功能强大，运算稳定。

●精选优质电子元器件，确保高品质。

●先进的检测设备，严格的检测指标●预留数据接口，可选红外、脉冲、RS485、M-BUS等数据通讯方式，方便远程数据传输。

中华人民共和国行业标准供热计量技术规程JCJ 173—2009条文说明目次1 总则2 术语3 基本规定4 热源和热力站热计量4．1 计量方法4．2 调节和控制5 楼栋热计量5．1 计量方法5．2 调节和控制6 分户热计量6．1 一般规定6．2 散热器热分配计法6．3 户用热量表法7 室内供暖系统7．1 系统配置7．2 系统调控1 总则1．0．1 供热计量的目的在于推进城镇供热体制改革，在保证供热质量、改革收费制度的同时，实现节能降耗。

室温调控等节能控制技术是热计量的重要前提条件，也是体现热计量节能效果的基本手段。

《中华人民共和国节约能源法》第三十八条规定：国家采取措施，对实行集中供热的建筑分步骤实行供热分户计量、按照用热量收费的制度。

新建建筑或者对既有建筑进行节能改造，应当按照规定安装用热计量装置、室内温度调控装置和供热系统调控装置。

因此，本规程以实现分户热计量为出发点，在规定热计量方式、计量器具和施工要求的同时，也规定了相应的节能控制技术。

5 供热计量技术规程1．0．2 本规程对于新建、改扩建的民用建筑，以及既有民用建筑的改造都适用。

1．0．3 本规程在紧紧围绕热计量和节能目标的前进下，留有较大技术空间和余地，没有强制规定热计量的方式、方法和器具，供各地根据自身具体情况自主选择。

特别是分户热计量的若干方法都有各自的缺点，没有十全十美的方法，需要根据具体情况具体分析，选择比较适用的计量方法。

2 术语2．0．4 热量计量装置包括用于热量结算的热量表，还有针对若干不同的用户热分摊方法所采用的仪器仪表。

2．0．5 热量测量装置包括符合《热量表》CJ 128产品标准的热量表，也包括其他的用户自身管理使用的不作结算用的测量热量的仪表。

2．0．6 分户热计量从计量结算的角度看，分为两种方法，一种是采用楼栋热量表进行楼栋计量再按户分摊；另一种是采用户用热量表按户计量直接结算。

其中，按户分摊的方法又有若干种。

本术语条文列出了当前应用的四种分摊方法，排名不分先后，其工作原理分别如下：散热器热分配计法是通过安装在每组散热器上散热器热分配计（简称热分配计）进行用户热分摊的方式。

标准型热计量表使用说明一、主要功能该型号热量表为整体式热量表，由基表、表壳、流量传感器(韦根模块)、温度传感器(Pt1000配对热电阻)、操作按键及LCD等部分组成。

系统的主要功能如下：1、流量采集1）自动采集流量信号并计算流量(流速)和累积流量(体积）。

2) 根据基表处水温的不同，采用不同的仪表流量系数，分25(常温)，55，90℃三种情况。

2、温度采集1）自动采集进水温度、出水温度并进行温差计算。

温度采集出错时，记录出错时间。

2 ) 温度采集范围：0-100℃。

3）为节约电池，当LCD有显示或有流量时才采集温度。

3、热量计算1) 温度采集正常时，计算供热系统散发的能量并累计进行热量计算。

2) 进水温度范围6—95℃，出水温度不低于5℃，进出水温差不低于 3℃4、电压监测自动进行电源电压监测。

但显示的电压不是电压的实际值，正常情况下显示3.6V，低压时显示0.0V。

5、时间功能1）根据内部时钟自动计算年月日(万年历)，累计上电后的工作时间和故障时间(小时数)。

2) 程序写入芯片后，系统上电才开始进行时钟累计，因此显示的日期与实际的日期可能不对应，可以利用按键进行调整。

另外，日期的变化时间与系统的上电时间也有关系，并不是在23点59分59秒的时候变化。

例如系统在10点30分25秒上电，上电后内部计数器从0开始计数，则到第二天的10点30分25秒时，内部计数器累计时间选到24小时，日期发生变化。

利用提供的时钟校正功能，可以进行时钟校正并使计数器从0点开始计数。

6、仪表流量系数、温度参数修正和时钟校正不同的热量表基表其流量系数可能会有微小的差别，批量生产时，程序写入的是统一的系数，必要时可以进行修正。

不同的热量表，电子元器件会有微小的差别，测温的PTl000也会有差别。

批量生产时，程序写入的是统一的温度参数，必要时可以进行修正。

采用提供的通讯程序和通讯设备，可以利用计算机与热表进行通讯,修改仪表流量系数、温度参数和系统的时钟。

《热量表》规程正⽂热量表检定规程引⾔本规程参照采⽤国际建议OIML R75-2002热量表和欧洲标准EN1434-2007热量表。

1 范围本规程适⽤于以⽔介质的⼝径不⼤于200mm的热量表的⾸次检定和后续检定。

其他⼝径热量表可参考本规程检定。

2 引⽤⽂献本规程引⽤下列⽂献JJG643-2003 标准表法流量标准装置JJG 164-2000 液体流量标准装置JJF 1004-2004 流量计量名词术语及定义OIML R75-2002 Heat meters （热量表）EN 1434-2007 Heat meters（热量表）IEC 60751:2008 Industrial platinium resistance thermometer and platinium temperature sensors （⼯业铂电阻温度计和铂温度传感器）使⽤本规程时，应注意使⽤上述引⽤⽂献的现⾏有效版本。

3 术语与定义3.1 热量表Heat meter热量表是测量和显⽰载热液体经热交换设备所吸收（供冷系统）或释放（供热系统）热能量的仪表。

3.1.1组合式热量表Combined heat meter由独⽴的流量传感器、配对温度传感器和计算器组合⽽成的热量表。

3.1.2⼀体式热量表Complete heat meter由流量传感器、配对温度传感器和计算器组成，⽽组成后全部或部分不可分开的热量表。

3.2 热量表的组成部件Sub-assemblies of a heat meter本条款包括流量传感器、配对温度传感器和计算器等术语。

3.2.1 流量传感器Flow sensor在热交换系统中⽤于产⽣并可发出载热液体的流量信号的部件，该信号是载热液体体积流量或质量流量的函数。

3.2.2配对温度传感器Temperature sensor pair⽤于采集载热液体在热交换系统的⼊⼝和出⼝的温度信号的部件。

3.2.3计算器Calculator⽤于接收流量和温度的信号，并进⾏计算、累积、存储和显⽰热交换系统中所交换的热量的热量表部件。

热量表检定规程引言本规程参照采用国际建议OIML R75-2002热量表和欧洲标准EN1434-2007热量表。

1 范围本规程适用于以水介质的口径不大于200mm的热量表的首次检定和后续检定。

其他口径热量表可参考本规程检定。

2 引用文献本规程引用下列文献JJG643-2003 标准表法流量标准装置JJG 164-2000 液体流量标准装置JJF 1004-2004 流量计量名词术语及定义OIML R75-2002 Heat meters （热量表）EN 1434-2007 Heat meters（热量表）IEC 60751:2008 Industrial platinium resistance thermometer and platinium temperature sensors （工业铂电阻温度计和铂温度传感器）使用本规程时，应注意使用上述引用文献的现行有效版本。

3 术语与定义3.1 热量表Heat meter热量表是测量和显示载热液体经热交换设备所吸收（供冷系统）或释放（供热系统）热能量的仪表。

3.1.1组合式热量表Combined heat meter由独立的流量传感器、配对温度传感器和计算器组合而成的热量表。

3.1.2一体式热量表Complete heat meter由流量传感器、配对温度传感器和计算器组成，而组成后全部或部分不可分开的热量表。

3.2 热量表的组成部件Sub-assemblies of a heat meter本条款包括流量传感器、配对温度传感器和计算器等术语。

3.2.1 流量传感器Flow sensor在热交换系统中用于产生并可发出载热液体的流量信号的部件，该信号是载热液体体积流量或质量流量的函数。

3.2.2配对温度传感器Temperature sensor pair用于采集载热液体在热交换系统的入口和出口的温度信号的部件。

3.2.3计算器Calculator用于接收流量和温度的信号，并进行计算、累积、存储和显示热交换系统中所交换的热量的热量表部件。
