大口径超声波热量表说明书

超声波热能表使用说明
超声波热能表是一种用来测量物体表面温度的仪器，它利用超声波技术和热能测量原理来实现温度测量。

以下是超声波热能表的使用说明：
1. 准备工作，确保超声波热能表的电池已经安装好并且电量充足。

检查仪器的外观，确保没有损坏或者异物影响测量准确性。

2. 打开仪器，按下电源按钮，等待仪器启动并进行自检，确保仪器处于正常工作状态。

3. 测量操作，将超声波热能表对准待测物体的表面，保持一定距离，按下测量按钮，仪器会发出超声波并测量物体表面的温度。

4. 读数和记录，在仪器显示屏上可以看到测量结果，通常以摄氏度或华氏度显示。

记录测量结果，并根据需要进行多次测量以确保准确性。

5. 注意事项，在使用超声波热能表时，需要注意避免测量表面有太多的污垢或涂层，这可能会影响测量准确性。

另外，在测量高
温物体时，要注意安全防护，避免烫伤或损坏仪器。

6. 仪器保养，使用完毕后，及时清洁超声波热能表的探头和表面，确保仪器的长期稳定使用。

总的来说，超声波热能表是一种方便快捷、准确可靠的温度测量仪器，使用简单但需要注意一些细节和注意事项来确保测量准确性和仪器的长期稳定使用。

希望以上说明能够帮助你正确使用超声波热能表。

目录一概述 .............................................................................................................................................. - 3 - §1.1 引言 .................................................................................................................................... - 3 - §1.2 FC-80的特点 ....................................................................................................................... - 3 - §1.3 工作原理............................................................................................................................. - 3 - §1.6 可选备件............................................................................................................................. - 4 - §1.7产品型号编码规则 ............................................................................................................... - 4 - §1.8 外形图和接线图.................................................................................................................. - 5 - §1.9 性能指标............................................................................................................................. - 6 - 二开始安装测量................................................................................................................................ - 7 - §2.1 开箱检查............................................................................................................................. - 7 - §2.2 供电电源............................................................................................................................. - 7 - §2.2.1便携式 ....................................................................................................................... - 7 - §2.2.2固定式 ....................................................................................................................... - 7 - §2.2.3接线........................................................................................................................... - 7 - §2.3 通电 .................................................................................................................................... - 7 - §2.4 键盘 .................................................................................................................................... - 8 - §2.5 怎样操作............................................................................................................................. - 8 - §2.6 窗口简介............................................................................................................................. - 9 - §2.7 快速输入管道参数和步骤 ................................................................................................... - 9 - §2.8 选择测量点 ....................................................................................................................... - 10 - §2.9 探头接线........................................................................................................................... - 10 - §2.10 安装探头......................................................................................................................... - 10 - §2.10.1 探头安装距离........................................................................................................ - 11 - §2.10.2 探头安装方式........................................................................................................ - 11 - §2.10.3 V法 ....................................................................................................................... - 11 - §2.10.4 Z法........................................................................................................................ - 11 - §2.10.5 N法（不常用的方法） .......................................................................................... - 11 - §2.10.6 W法（极不常用的方法）...................................................................................... - 12 - §2.10.7 插入式传感器的安装............................................................................................. - 12 - §2.11 检查安装 ......................................................................................................................... - 15 - §2.11.1 信号强度 ............................................................................................................... - 15 - §2.11.2信号质量(Q值) ...................................................................................................... - 15 - §2.11.3 总传输时间、时差................................................................................................. - 16 - §2.11.4 传输时间比............................................................................................................ - 16 - §2.11.4 安装时注意的问题................................................................................................. - 16 - 三怎样使用..................................................................................................................................... - 17 -§3.1 怎样判断流量计是否工作正常 .......................................................................................... - 17 -§3.2 怎样选择流量单位制......................................................................................................... - 17 -§3.3 怎样选择瞬时流量单位..................................................................................................... - 17 -§3.4 怎样选择累积流量单位..................................................................................................... - 17 -§3.5 怎样选择累积器倍乘因子 ................................................................................................. - 17 -§3.6 怎样打开或关闭流量累积器.............................................................................................. - 17 -§3.7 怎样实现流量累积器清零 ................................................................................................. - 17 -§3.8 怎样恢复出厂设置 ............................................................................................................ - 17 -§3.9 怎样使用阻尼器稳定流量显示 .......................................................................................... - 17 -§3.10 怎样使用零点切除避免无效累积..................................................................................... - 18 -§3.11 设置零点提高测量精度 ................................................................................................... - 18 -§3.12 修改仪表系数（标尺因子）进行标定校正...................................................................... - 18 -§3.13 密码保护（加锁与开锁）................................................................................................ - 18 -§3.14 使用键盘锁定，避免无关人员操作................................................................................. - 18 -§3.15 怎样使用打印机.............................................................................................................. - 19 -§3.16 怎样使用4~20mA电流环输出........................................................................................ - 19 -§3.17 怎样输出模拟电压信号................................................................................................... - 19 -§3.18 怎样使用频率信号输出................................................................................................... - 19 -§3.19 怎样输出累积脉冲 .......................................................................................................... - 20 -§3.20 怎样产生输出报警信号................................................................................................... - 20 -§3.21 怎样使用蜂鸣器.............................................................................................................. - 20 -§3.22 怎样使用OCT输出 ........................................................................................................ - 21 -§3.23 怎样使用继电器输出....................................................................................................... - 21 -§3.24 怎样修改日期时间 .......................................................................................................... - 21 -§3.25 怎样调整LCD显示器..................................................................................................... - 21 -§3.26 怎样使用RS232/RS485串行口 ....................................................................................... - 21 -§3.27 怎样查看每日、每月、每年流量 .................................................................................... - 21 -§3.28 怎样连接压力信号和温度信号（模拟输入） .................................................................. - 21 -§3.29 怎样实现断电时间段内流量的自动补加 ......................................................................... - 22 -§3.30 怎样使用工作计时器....................................................................................................... - 22 -§3.31 怎样使用手动累积器....................................................................................................... - 22 -§3.32 怎样使用批量（定量）控制器........................................................................................ - 22 -§3.33 怎样对模拟输出进行校准 ............................................................................................... - 22 -§3.34 查看电子序列号和其他细节............................................................................................ - 22 -四命令/显示窗口详解..................................................................................................................... - 23 -§4.1 显示窗口一览表................................................................................................................ - 23 -§4.2 显示窗口顺序介绍............................................................................................................ - 24 -五问题处理..................................................................................................................................... - 41 -表1. 硬件上电自检信息及原因对策......................................................................................... - 41 -表2. 工作时错误代码原因及对策............................................................................................. - 42 -其他常见问题问答 .................................................................................................................... - 42 -六联网使用及通信协议 .................................................................................................................. - 44 -§6.1 概述.................................................................................................................................. - 44 -§6.2 流量计串行口定义............................................................................................................ - 44 -§6.3 同上位机的RS232直接联接............................................................................................. - 44 -§6.4 通信协议及其使用............................................................................................................ - 44 -§6.4.1 基本命令................................................................................................................. - 44 -§6.4.2 功能前缀和功能符号 .............................................................................................. - 46 -§6.4.3 兼容协议1.............................................................................................................. - 46 -§6.4.4 兼容协议2.............................................................................................................. - 47 -§6.5 键值编码........................................................................................................................... - 49 -§6.7 编程举例........................................................................................................................... - 49 -§7.1 功能介绍........................................................................................................................... - 50 -§7.2热量测量硬件接线............................................................................................................. - 50 -§7.3怎样进行热量测量............................................................................................................. - 50 -§7.4温度、压力等信号的量程范围设置 ................................................................................... - 51 -§7.5模拟输入的校准................................................................................................................. - 51 -§7.5联网时模拟输入量的读取.................................................................................................. - 51 -§8.1 质量保证........................................................................................................................... - 52 -§8.2 公司服务........................................................................................................................... - 52 -§8.3 产品升级........................................................................................................................... - 52 -§8.4 技术咨询........................................................................................................................... - 52 -九附录............................................................................................................................................ - 53 -§9.1常用液体声速和粘度 ......................................................................................................... - 53 -§9.2常用材料声速............................................................................................................................... - 53 -一概述§1.1 引言欢迎您选择使用性能更优异、功能更多、采用了专利技术制造的FC-80系列超声波流量计。

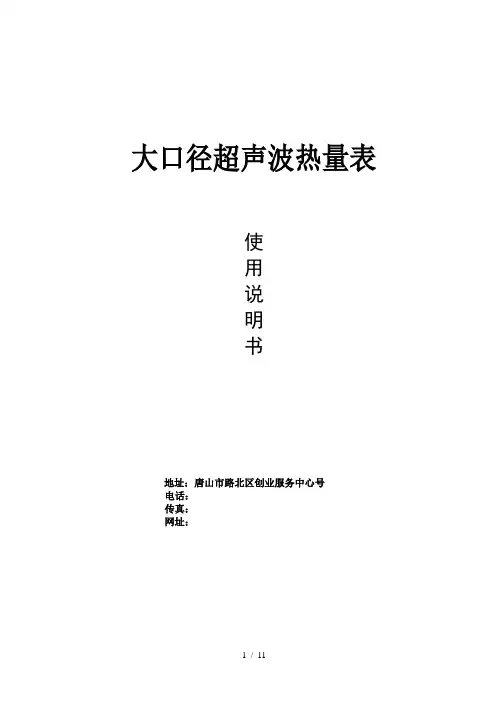

大口径超声波热量表使用说明书地址：唐山市路北区创业服务中心号电话：传真：网址：一、概述超声波热量表与控制器配套组成整套卡大口径预付费热量表使用。

型超声波热量表与控制器无线方式连接,分体结构,可将控制器安装在用户容易操作的地方,以方便用户对热量的查看和管控。

超声波热量表由控制器和基表组成，控制器由流量传感器、微处理器和配对温度传感器组成。

微处理器通过流量传感器和基表得到流量信号，从测温传感器得到出口和入口水温信号，根据标准热量计算公式计算出系统交换的能量，定时向控制器以无线的方式上传总用热量，控制器核减用户的剩余量，当用户所购热量用完时控制器控制电动阀关阀停止供暖。

超声波热量表是参考欧洲标准和号国际规程开发设计的高性能、低功耗电子式热量表。

符合国家建设部颁布的《热量表》产品标准。

二、关键技术（）低电压报警。

（）自动数据纠错技术。

（）高清晰度宽温度型显示。

（）流量分段校准，准确度高。

（）超低功耗（静态功耗小于）。

（）管段为直通一体结构采用锻压工艺制造而成。

（）测量机构无运动部件，永无磨损，计量精度不受使用周期影响。

（）具备光电接口，通讯距离以上，采用红外工具可以实现抄表。

（）安装极为方便，水平或垂直安装。

（）以无线方式定时上传数据，和控制器之间无任何连线，安装简单。

（）非接触卡（射频卡）技术：采用我公司的专利射频卡技术（专利号：），应用无线方式传输数据，彻底解决防水、防潮、防攻击难题。

() 定时开关阀功能：有效防止因阀门长期未开关而锈死现象。

三、安装方法超声波热量表与控制器安装在管道上，表在前、阀在后，表与控制器无需任何接线连接，只需通过捷宝把热量表的地址设置为控制器的控制器编号，便可正常使用。

（出厂已设置好地址）注意事项：（）建议在型超声波热量表前加装过滤器。

（）建议在过滤器前安装阀门，方便检修清理过滤器。

（）安装前请先冲洗管道防止管道内有麻丝砂石等杂物。

（）装时不要扳动、转动、碰击管道内部零部件，避免磕碰表体。

超声波热量表说明书一、用途与特点超声波式热能表将流量计、计算器集成为一体，具有结构紧凑、安装方便等特点。

该表采用优质压电陶瓷换能器，保证了高准确度和稳定性,UHM系列整体式超声波热量表是为了解决采暖和中央空调在用户范畴内的热量计量问题。

整体式超声波热量表没有活动零部件，机械寿命长。

超低功耗设计，采用一次性锂电池供电可以达到6年以上。

解决了机械式热量表在寿命和性能方面的不足。

二、结构与外形尺寸图2.1结构图20～40口径结构图50～200口径结构图2.2外形尺寸图20～40口径外形尺寸流量代号口径DN(mm) 流量传感器接口尺寸表体高度H(mm) 表体宽度W(mm)无接管长L（mm）接口螺纹D(inch)N0.6 20 130 G1B 101 102 N1.0 20 130 G1B 101 102 N1.5 20 130 G1B 101 102 N2.5 20 130 G1B 101 102 N3.5 25 160 G11/4B 106 102 N6 32 180 G11/2B 113 102 N10 40 200 G2B 121 10250～200口径外形尺寸流量代号口径DN(mm) 高度H(mm)法兰外径D(mm)长度L（mm）螺栓孔中心圆直径D1单边螺栓数与孔径n-φkN15 50 175 165 300 125 4-φ19 N25 65 196 185 300 145 4-φ19 N40 80 216 200 350 160 8-φ19 N60 100 233 220 350 180 8-φ19 N100 125 264 250 350 210 8-φ19 N150 150 291 285 500 240 8-φ23 N250 200 347 340 500 295 12-φ23流量代号N0.3 N0.6 N1.0 N1.5 N2.5 N3.5 N6.0 N10.0 口径DN(mm) 20 20 20 20 20 25 32 40过载流量qmax (m3/h) 0.6 1.2 2.0 3.0 5.0 7.0 12.0 20.0常用流量qp (m3/h) 0.3 0.6 1.0 1.5 2.5 3.5 6.0 10.0最小流量qmin (L/h) 6 6/12 10/20 15/30 25/50 35/70 60/120 100/200 流量代号N15 N25 N40 N60 N100 N150 N250口径DN(mm) 50 65 80 100 125 150 200过载流量qmax (m3/h) 30 50 80 120 200 300 500常用流量qp (m3/h) 15 25 40 60 100 150 250最小流量qmin (m3/h) 0.15/0.3 0.25/0.5 0.4/0.8 0.6/1.2 1/2 1.5/3.0 2.5/52.23流量范围三、主要参数及技术指标口径20～200mm环境温度0～+55℃储存温度-20～+70℃环境湿度<80%RH环境等级EN1434／CJ128 A级准确度等级EN1434／CJ128 2级电子计算器外壳防护等级IP65压力损失<25kPa/qp最大工作压力 1.6MPa启始计量温差0.25K(出厂默认值：0.3K)温度范围2～95℃温差范围2～75K温度分辨率0.01℃工作电压 3.65VDC电池寿命6年以上安装方式水平或垂直安装（详见安装说明）热（冷）载体水超声波传感器的距离65mm温度传感器PT1000铂电阻直管段前直管段长度＞10D ，后直管段长度＞5D （D为管径的公称通径）通信接口M-BUS和光电读头（定货时说明）四、显示功能4.1 LCD可显示内容见下图:图形字符LCD（M60557）4.2 显示内容连续按下按键时间超过1秒，显示会在当前值、分月值和其它信息之间跳转。

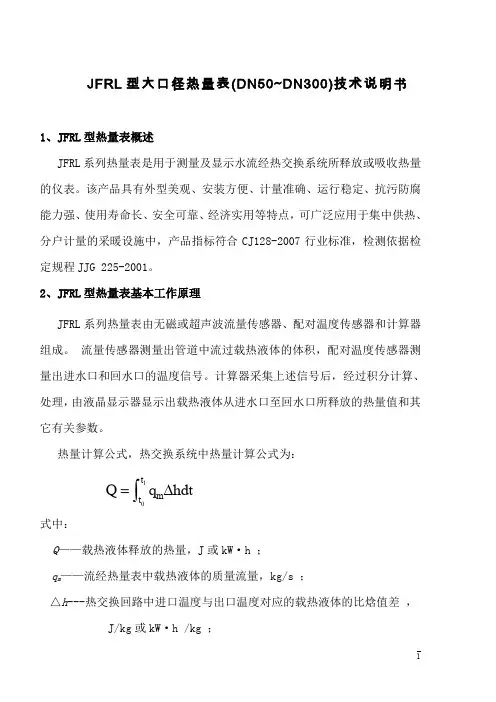

JFRL 型大口径热量表(DN50~DN300)技术说明书1、JFRL 型热量表概述JFRL 系列热量表是用于测量及显示水流经热交换系统所释放或吸收热量的仪表。

该产品具有外型美观、安装方便、计量准确、运行稳定、抗污防腐能力强、使用寿命长、安全可靠、经济实用等特点，可广泛应用于集中供热、分户计量的采暖设施中，产品指标符合CJ128-2007行业标准，检测依据检定规程JJG 225-2001。

2、JFRL 型热量表基本工作原理JFRL 系列热量表由无磁或超声波流量传感器、配对温度传感器和计算器组成。

流量传感器测量出管道中流过载热液体的体积，配对温度传感器测量出进水口和回水口的温度信号。

计算器采集上述信号后，经过积分计算、处理，由液晶显示器显示出载热液体从进水口至回水口所释放的热量值和其它有关参数。

热量计算公式，热交换系统中热量计算公式为： 1t m t Q q hdt =∆⎰式中：Q ——载热液体释放的热量，J 或kW ·h ； q m ——流经热量表中载热液体的质量流量，kg/s ；△h ---热交换回路中进口温度与出口温度对应的载热液体的比焓值差 ，J/kg 或kW ·h /kg ；t——时间，s 。

3、JFRL型热量表产品特点(1)本表流量传感器计量准确，不受水中铁锈影响及外界磁场干扰，适合中国供暖水质，壳体采用优质黄铜，经硬模锻造、数控机床和组合机床加工，机械强度好，尺寸精度高。

(2)温度传感器采用Pt1000铂电阻配对温度传感器，配高精度AD电路实现高精度的温度测量。

(3)MCU选用美国TI公司MSP430系列超低功耗微处理器，功能强、功耗低、抗电磁干扰能力强。

(4)具有自我诊断、故障显示和断电数据保护功能，当热量表偶然出现故障时，显示故障代码并且自动保存当前数据。

(5)采用液晶显示器，显示数据完整、准确，读取数据方便、快捷。

实时时钟设计，实现日期的记录和显示功能。

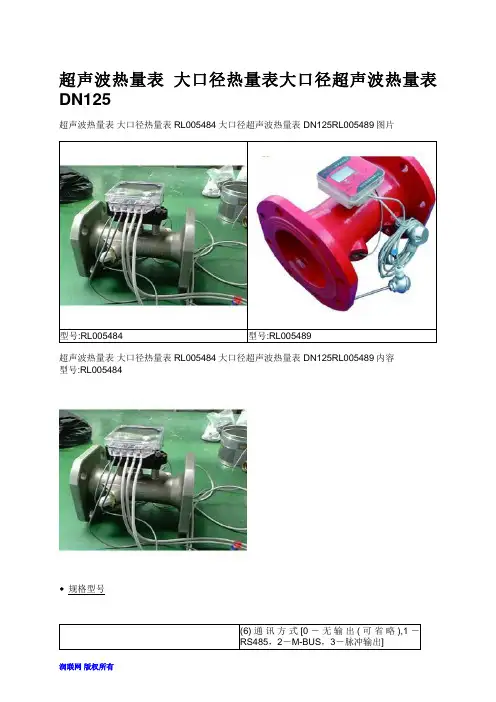

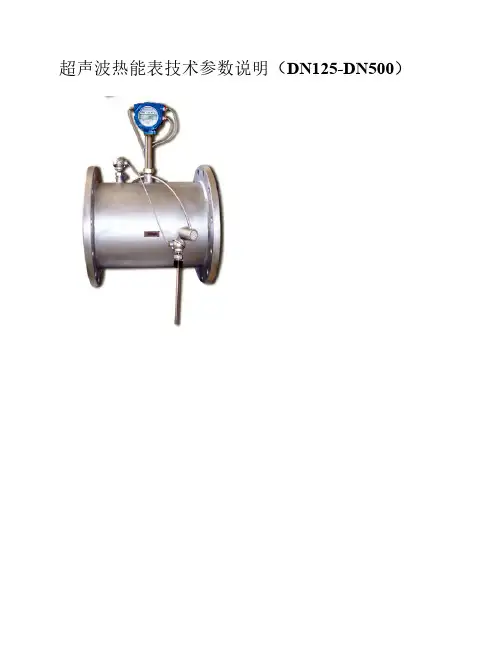

超声波热量表大口径热量表大口径超声波热量表DN125超声波热量表大口径热量表RL005484大口径超声波热量表 DN125RL005489图片超声波热量表大口径热量表RL005484大口径超声波热量表 DN125RL005489内容型号:RL005484◆规格型号◆技术特性及技术参数***智能热量表由流量传感器、配对温度传感器和计算器构成，具有结构紧凑、安装方便等特点（以下内容中热能表均简称为热表）。

本产品采用优质压电陶瓷换能器，保证了高准确度和稳定性；无任何机械运动，无磨损，不易受恶劣水质影响且维护费用低；可水平或竖直安装,可旋转的表头能满足任何视角的读数要求，安装时可根据用户不同需要安装在进水管道或回水管道上（需预先选定）；冷热两用（采暖、制冷）型热表可根据实际使用情况智能判断采暖或制冷状态并分别进行计量。

可根据用户不同的需要添加M-BUS、RS485接口来实现远程自动抄表功能，便于集中管理。

执行标准：中华人民共和国城镇建设行业标准《热量表》（CJ128-2007）。

◆压力损失特性曲线◆显示功能◇长按按钮5秒钟后，显示菜单将在进行滚动切换；短按按钮时将在同一菜单下滚动显示内容。

◇主显示菜单：累计热量（kW•h）、瞬时功率（kW）、进回水温度（℃）、进回水温差（℃）、累计流量（m3）、瞬时流量（m3/h）、累计运行时间（h）、累计出错时间（h）等十一种显示内容。

◇主显示菜单：前十八个月每月消耗的热量和流量数值，月份与数值之间自动交替显示。

◇故障报警菜单：电池电量不足、E r r 1换能器故障或无水、E r r 2温度传感器故障E r r 3温度传感器故障和换能器故障。

◆安装过程示意图◆安装使用及注意事项◇热表适用型号是依据系统流量而不是系统管径来决定,应该按照常用流量大小来决定热表的直径与型号。

◇按照采暖分户计量设计要求，在热表进水口前必须安装过滤器；过滤器必须定期进行清洗维护。

◇热表必须水平方向安装或者竖直方向安装，且热表标识箭头方向（包括过滤器）必须与暖通管道水流方向一致；不得使用回水管道进行供水，使水反流，避免水中杂质损坏热表；垂直安装时水流流动方向必须向上。
