电路第十一章

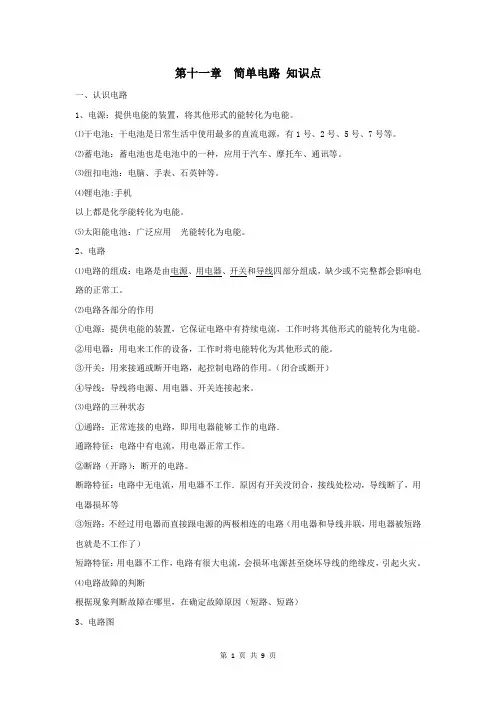

第十一章简单电路知识点一、认识电路1、电源：提供电能的装置，将其他形式的能转化为电能。

⑴干电池：干电池是日常生活中使用最多的直流电源，有1号、2号、5号、7号等。

⑵蓄电池：蓄电池也是电池中的一种，应用于汽车、摩托车、通讯等。

⑶纽扣电池：电脑、手表、石英钟等。

⑷锂电池:手机以上都是化学能转化为电能。

⑸太阳能电池：广泛应用光能转化为电能。

2、电路⑴电路的组成：电路是由电源、用电器、开关和导线四部分组成，缺少或不完整都会影响电路的正常工。

⑵电路各部分的作用①电源：提供电能的装置，它保证电路中有持续电流，工作时将其他形式的能转化为电能。

②用电器：用电来工作的设备，工作时将电能转化为其他形式的能。

③开关：用来接通或断开电路，起控制电路的作用。

（闭合或断开）④导线：导线将电源、用电器、开关连接起来。

⑶电路的三种状态①通路：正常连接的电路，即用电器能够工作的电路．通路特征：电路中有电流，用电器正常工作。

②断路（开路）：断开的电路。

断路特征：电路中无电流，用电器不工作．原因有开关没闭合，接线处松动，导线断了，用电器损坏等③短路：不经过用电器而直接跟电源的两极相连的电路（用电器和导线并联，用电器被短路也就是不工作了）短路特征：用电器不工作，电路有很大电流，会损坏电源甚至烧坏导线的绝缘皮，引起火灾。

⑷电路故障的判断根据现象判断故障在哪里，在确定故障原因（短路、短路）3、电路图①电路图：用规定的符号表示电路连接情况的图叫做电路图。

②记住常见电学元件符号（电源、单刀单置/双置、交叉导线/连接、电动机、伏特表、安培表、电铃、电阻、互动变阻器等）③电路图要规范，画成矩形。

元件不能放在拐角处。

注意开关的状态。

④双控电路图、楼道感应灯电路图。

4、实物图与电路图互相转化⑴根据实物图画电路图看实物画电路图，关键是在看图，实物图实际上只有两种电路，一种串联，另一种是并联。

①串联电路非常容易识别，先找电源正极，沿电流方向顺序前进直到电源负极为止，明确每个元件的位置，然后作图。

九年级上册物理第十一章电路和电流第二节电流和电路
知识点
电路和电流是九年级物理第十一章的重要知识点，其中涉及电流的形成、电流的方向、电路的构成以及电路的三种状态等。

以下是这一节的主要知识点：
1. 电流的形成：电荷在导体中定向移动形成电流。

电流的方向与正电荷移动的方向相同，与负电荷、电子的移动方向相反。

在电源外部，电流的方向是从电源的正极流向负极；在电源内部，电流的方向是从电源的负极流向正极。

2. 电路的构成：一个完整的电路由电源、开关、用电器和导线构成。

电源能够提供电能；开关控制电路的通断；用电器消耗电能，将电能转化为其他形式能；导线传导电流，输送电能。

3. 电路的三种状态：通路、开路（断路）和短路。

通路是指接通的电路，此时电路中有电流通过，电路是闭合的；开路（断路）是指断开的电路，此时电路不闭合，电路中无电流；短路是指不经过用电器而直接用导线把电源正、负极连在一起的情况，此时电路中会有很大的电流，可能烧坏电源或引起火灾。

4. 串联和并联：串联是把电路元件逐个顺次连接，首尾相连的电路；并联是把电路元件并列连接的电路。

串联电路中电流只有一条路径，无干路和支路之分；并联电路中电流有两条及以上的路径，有分支点和汇合点，即有干路
和支路之分。

在串联电路中，开关控制所有用电器，各用电器相互影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器。

以上是关于九年级物理第十一章第二节电流和电路的知识点总结，供您参考。

如需更详细的信息，建议查阅教材或相关学习资料。

高中物理必修三第十一章电路及其应用知识汇总笔记单选题1、对于欧姆定律，下列理解正确的是（）A．从关系式U＝IR可知，对于阻值一定的导体，通过它的电流越大，它两端的电压也越小B．从关系式R＝U可知，导体两端的电压为零时，导体的电阻也为零I可知，对于阻值一定的导体，当导体两端的电压增大一倍时，导体中的电流也增大一倍C．从关系式I＝UR可知，导体两端电压越大，电阻R也越大D．从关系式R＝UI答案：CA．对于阻值一定的导体，根据U＝IR可知，I越大，U越大，故A错误；B．导体的电阻是由导体本身的性质决定，与U、I无关，故B错误；C．对于电阻一定的导体，导体中的电流与导体两端的电压成正比，故C正确。

D．导体的电阻是由导体本身的性质决定，和比值U有关，与U、I无关，故D错误。

I故选C。

2、关于电源的作用，下列说法不正确的是（）A．为电路提供自由电子B．使导体中形成电场C．保持导体两端的电势差D．使自由电荷定向移动起来答案：A电源是提供电能的装置，是将其他形式能转换为电能的装置，电源使导体中始终存在电场，并使导体两端保持有电势差，从而使导体中的电子运动起来形成电流，故A错误，BCD正确。

本题选错误的，故选A。

3、实验表明1mg 92238U衰变为90234Th时，每分钟会放出750个α粒子，若α粒子全部沿同一方向定向移动，电子电荷量为1.6×10−19C。

则该衰变过程中形成的电流为（）A．2.0×10−18A B．4.0×10−18A C．6.0×10−18A D．8.0×10−18A答案：B根据电流的定义式，有I=qt=750×2×1.6×10−1960A=4.0×10−18A故选B。

4、如图所示，均匀的长方体薄片合金电阻板abcd，ab边长为L1，ad边长为L2。

当端点Ⅰ、Ⅱ或Ⅲ、Ⅳ接入电路时，导体的电阻分别为R1、R2，则R1∶R2为（）A．L1∶L2B．L2∶L1C．L12∶L22D．L22∶L12答案：C设电阻板厚度为d，根据电阻定律可得，当端点Ⅰ、Ⅱ接入电路时，阻值为R1=ρL1 L2d当端点Ⅲ、Ⅳ接入电路时，阻值为R2=ρL2 L1d对比可得R1:R2=L12:L22故选C。

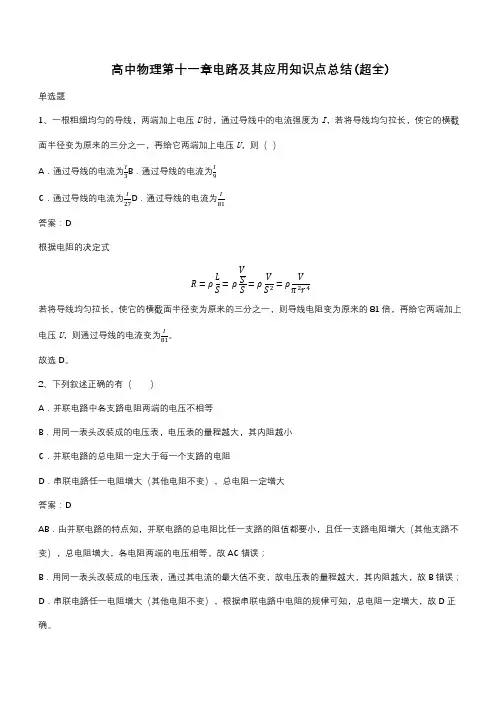

高中物理第十一章电路及其应用知识点总结(超全)单选题1、一根粗细均匀的导线，两端加上电压U 时，通过导线中的电流强度为I ，若将导线均匀拉长，使它的横截面半径变为原来的三分之一，再给它两端加上电压U ，则（ ）A ．通过导线的电流为I 3B ．通过导线的电流为I 9C ．通过导线的电流为I 27D ．通过导线的电流为I 81 答案：D根据电阻的决定式R =ρL S =ρV S S =ρV S 2=ρV π2r 4 若将导线均匀拉长，使它的横截面半径变为原来的三分之一，则导线电阻变为原来的81倍，再给它两端加上电压U ，则通过导线的电流变为I 81。

故选D 。

2、下列叙述正确的有（ ）A ．并联电路中各支路电阻两端的电压不相等B ．用同一表头改装成的电压表，电压表的量程越大，其内阻越小C ．并联电路的总电阻一定大于每一个支路的电阻D ．串联电路任一电阻增大（其他电阻不变），总电阻一定增大答案：DAB ．由并联电路的特点知，并联电路的总电阻比任一支路的阻值都要小，且任一支路电阻增大（其他支路不变），总电阻增大，各电阻两端的电压相等，故AC 错误；B ．用同一表头改装成的电压表，通过其电流的最大值不变，故电压表的量程越大，其内阻越大，故B 错误；D ．串联电路任一电阻增大（其他电阻不变），根据串联电路中电阻的规律可知，总电阻一定增大，故D 正确。

故选D。

小提示：注意串并联电路中电流、电压、电阻的规律。

3、下图中游标卡尺读数正确的是（）A．0.044cmB．20.22mmC．2.44cmD．20.440cm答案：A由图知游标尺的刻度线大于20，即该游标尺的精度应为50分度，精确到0.02mm，游标尺的长度22×0.98mm=21.56mm主尺的长度为22mm，故游标卡尺读数为22mm-21.56mm=0.44mm=0.044cm故选A。

4、在下列几种电流的波形图中，能表示生活、生产用电的是（）A．B．C．D．答案：CA图像是直流电能，B图像为方波形交流电，C图像为正弦交流电，D图像为脉冲交流电，而生活、生产用电为正弦交流电，故选C。

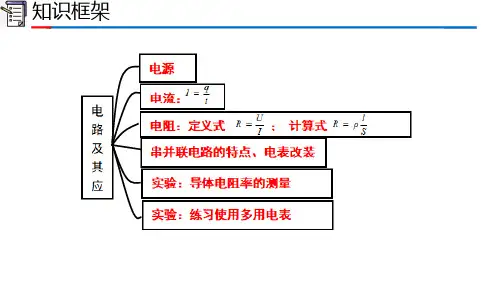

新教材人教版高中物理必修第三册第十一章知识点清单目录第11章电路及其应用第1节电源和电流第2节导体的电阻第3节实验：导体电阻率的测量第4节串联电路和并联电路第5节实验：练习使用多用电表第11章电路及其应用第1节电源和电流一、电源1. 定义：能把电子从正极搬运到负极，使正、负极之间始终存在电势差的装置。

2. 作用(1)维持电路两端有一定的电势差。

(2)使电路中存在持续的电流。

二、电流1. 恒定电流：大小、方向都不随时间变化的电流叫作恒定电流。

2. 电流产生的条件(1)导体中存在自由电荷。

金属导体导电时，定向移动的电荷是自由电子；液体导电时定向移动的电荷有正离子和负离子；气体导电时定向移动的电荷有自由电子、正离子和负离子。

(2)存在电势差或电压。

3. 电流的方向：规定正电荷定向移动的方向为电流的方向，则负电荷定向移动的方向与电流的方向相反。

4. 电流的定义式：5. 电流的微观表达式：I=nqSv。

其中v为自由电荷定向移动的平均速率，S为导体的横截面积，n为导体单位体积内的自由电荷数，q为自由电荷的电荷量。

6. 电流的单位：国际单位制中电流的单位是安培，简称安，符号是A。

常用的电流单位还有毫安(mA)、微安(μA)。

1 A=103 mA=106μA。

三、电流大小的计算金属导体中的电流金属导体中的自由电荷只有自由电子，运用I=qt计算时，q是某一时间内通过金属导体横截面的电子的电荷量电解液中的电流电解液中的自由电荷是正、负离子，运用I=qt计算时，q应是同一时间内通过横截面的正、负两种离子电荷量的绝对值之和环形电流环形电流的计算采用等效的观点。

所谓等效电流，就是把电荷周期性地通过圆周上各处形成的电流看成持续不断地通过圆周上各处时所形成的电流。

对周期性运动的电荷，常取一个周期，利用I=qt=qT求等效电流第2节导体的电阻一、电阻1. 定义：导体对电流的阻碍作用的大小，叫作导体的电阻。

2. 公式：R=UI。

高中物理必修三第十一章电路及其应用知识点总结归纳单选题1、电阻R1、R2串联在电路中，已知R1=10Ω，R1两端的电压为6V，R2两端的电压为12V，则（）A．电路中的电流为6AB．电路中的电流为1.2AC．电路的总电压为21VD．电阻R2的阻值为20Ω答案：DAB．串联电路中各处电流相等，根据欧姆定律得I=U1R1=610A=0.6AAB错误；C．电路总电压为U=U1+U2=6V+12V=18V C错误；D．根据欧姆定律得R2=U2I=120.6Ω=20ΩD正确。

故选D。

2、中科院大连化物所开发出了一种基于“微电极-电解质一体化薄膜”新概念的无基底、无固定形状的微型超级电容器。

该器件具有超薄器件厚度（37μm）、超柔性、高面积容量（40.8mF/cm2）和高度集成度。

将它的面积容量40.8mF/cm2用国际单位制中的基本单位表示，正确的是（）A．4.08×102A2⋅s4⋅kg−1⋅m−4B．4.08×10−2A2⋅s−4⋅kg−1⋅m−4C．4.08×10−2A2⋅s4⋅kg−1⋅m−4D．4.08×102A2⋅s−4⋅kg−1⋅m−4答案：A由单位关系可知面积容量40.8mF/cm2=40.8×10−3F10−4m2=4.08×102F/m2有C=q UU=EdE=F qF=maq=It 可得C=I2t2 mad1F=1A2⋅s2kg⋅(m s2⁄)⋅m=1A2⋅s4kg⋅m2=1A2⋅s4⋅kg−1⋅m−2所以40.8mF/cm2=4.08×102F/m2=4.08×102A2⋅s4⋅kg−1⋅m−4故A正确，BCD错误。

故选A。

3、在下列几种电流的波形图中，能表示生活、生产用电的是（）A．B．C．D．答案：CA图像是直流电能，B图像为方波形交流电，C图像为正弦交流电，D图像为脉冲交流电，而生活、生产用电为正弦交流电，故选C。

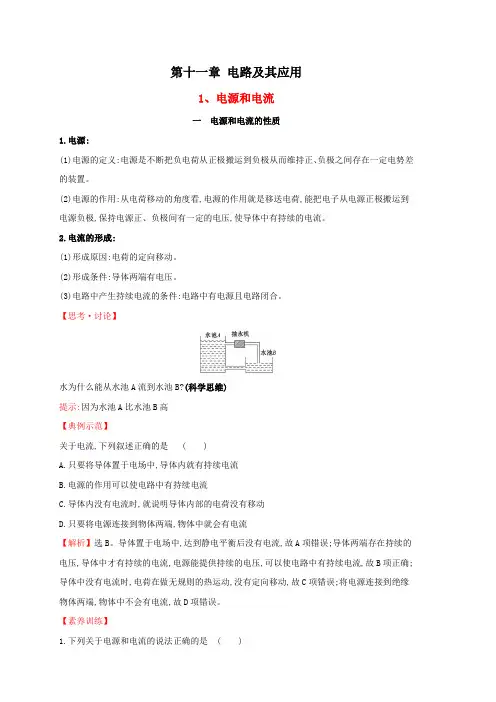

第十一章电路及其应用1、电源和电流一电源和电流的性质1.电源:(1)电源的定义:电源是不断把负电荷从正极搬运到负极从而维持正、负极之间存在一定电势差的装置。

(2)电源的作用:从电荷移动的角度看,电源的作用就是移送电荷,能把电子从电源正极搬运到电源负极,保持电源正、负极间有一定的电压,使导体中有持续的电流。

2.电流的形成:(1)形成原因:电荷的定向移动。

(2)形成条件:导体两端有电压。

(3)电路中产生持续电流的条件:电路中有电源且电路闭合。

【思考·讨论】水为什么能从水池A流到水池B?(科学思维)提示:因为水池A比水池B高【典例示范】关于电流,下列叙述正确的是( )A.只要将导体置于电场中,导体内就有持续电流B.电源的作用可以使电路中有持续电流C.导体内没有电流时,就说明导体内部的电荷没有移动D.只要将电源连接到物体两端,物体中就会有电流【解析】选B。

导体置于电场中,达到静电平衡后没有电流,故A项错误;导体两端存在持续的电压,导体中才有持续的电流,电源能提供持续的电压,可以使电路中有持续电流,故B项正确;导体中没有电流时,电荷在做无规则的热运动,没有定向移动,故C项错误;将电源连接到绝缘物体两端,物体中不会有电流,故D项错误。

【素养训练】1.下列关于电源和电流的说法正确的是( )A.因为电流有方向,所以电流是矢量B.通过导体横截面的电荷量越多,电流越大C.电源是将电能转化为其他形式的能的装置D.电源能把自由电子从正极搬运到负极【解析】选D。

电流有方向,但电流的计算不能根据平行四边形定则进行计算,故电流是标量,故A项错误;根据电流的定义式I=可知,通过导体横截面的电荷量越大,导体中的电流不一定大,还要看时间长短,故B项错误;电源是提供电能的装置,把其他形式的能转化成电能,故C项错误;电源能把自由电子从正极搬运到负极,从而形成两极间的电势差,故D项正确。

2.下列关于电流的说法中,不正确的是( )A.习惯上规定正电荷定向移动的方向为电流的方向B.国际单位制中,电流的单位是安培,简称安C.电流既有大小又有方向,所以电流是矢量D.由I=可知,电流越大,单位时间内通过导体横截面的电荷量就越多【解析】选C。

第十一章三相电路一、教学基本要求1、掌握三相电路的概念及对称三相电路的计算方法2、了解不对称三相电路的概念3、会计算三相电路的功率二、教学重点与难点1. 教学重点： (1).三相电路的概念；(2). 星形连接、三角形连接下的线电压（电流）与相电压（电流）的关系(3). 对称三相电路归结为一相电路的计算方法(4). 三相电路的功率分析(5). 不对称三相电路的概念2．教学难点：(1).三相电路的计算及相量图的应用(2).三线三相制电路功率测量的二瓦特计法三、本章与其它章节的联系：三相电路可以看成是三个同频率正弦电源作用下的正弦电流电路，对它的计算，第九章正弦电流电路中所阐述的方法完全适用。

四、学时安排总学时：6五、教学内容§11.1三相电路三相电路是由三个频率相同、振幅相同、相位彼此相差120°的正弦电动势作为供电电源的电路。

三相电力系统由三相电源、三相负载和三相输电线路三部分组成。

三相电路具有如下优点：（1）发电方面：比单项电源可提高功率50％；（2）输电方面：比单项输电节省钢材25％；（3）配电方面：三相变压器比单项变压器经济且便于接入负载；（4）运电设备：具有结构简单、成本低、运行可靠、维护方便等优点。

以上优点使三相电路在动力方面获得了广泛应用，是目前电力系统采用的主要供电方式。

研究三相电路要注意其特殊性，即：（1）特殊的电源；（2）特殊的负载；（3）特殊的连接；（4）特殊的求解方式。

1. 对称三相电源通常由三相同步发电机产生对称三相电源。

如图11.1所示，其中三相绕组在空间互差120°，当转子以均匀角速度ω转动时，在三相绕组中产生感应电压，从而形成图11.2 所示的对称三相电源。

其中A、B、C三端称为始端，X、Y、Z三端称为末端。

图 11.1 图 11.2三相电源的瞬时值表达式为：为参考正弦量，三相电压波形图如图 11.3 所示。

式中以 A 相电压 uA图 11.3 图 11.4三相电源的相量表示为可以用图 11.4 所示的相量图表示。

二、组装电路一、串联和并联1.串联：把电路中的元件依次连接起来的电路叫做串联。

2.串联电路的特点：（1）电流只有一条路径，没有分支。

（2）开关可以控制整个电路，跟其所处位置无关。

（3）用电器工作时互相影响，其中一个发生故障，整个电路不能正常工作。

3.并联：把电路中的元件并列地连接在电路中的两点之间，电路中的电流分为几个分支，分别流经几个元件，这种连接方式叫做并联。

4.并联电路的特点（1）电路有若干个分支，干路和任意支路可构成一条电流路径，电流有若干条路径。

（2）干路上的开关控制整个电路，支路上的开关控制所在支路。

（3）各条支路中的用电器工作时互不影响，一条支路中的用电器发生故障，其它支路中的用电器可以正常工作。

注意：判断串并联电路的方法①定义法：用电器逐个顺次连接且互相影响的是串联电路，用电器并列连接起来再连入电路，能各自独立工作互不影响的是并联电路。

②电流法：凡是电路中电流只有一条路径的，一定是串联电路，电路中电流有两条或两条以上路径的是并联电路。

③拆除法：断开用电器，若其它用电器不能工作，则该用电器与其它用电器串联，若其它用电器仍能工作，则该用电器与其它用电器并联。

④短路法：用一根导线将某一用电器短路，如果其它用电器仍能工作，这几个用电器与该用电器是串联；如果其它用电器都不能工作，则这几个用电器与该用电器是并联。

5.串联电路和并联电路的特点对比比较项目串联电路并联电路连接方式电路元件顺次连接并列地连接在两点之间电流路径只有一条不止一条，有多条支路相互影响一用电器发生故障，其它用电器也不工作一条支路用电器发生故障，不影响其它支路用电器开关作用一个开关同时控制所有的用电器支路开关控制该支路用电器，干路开关控制所有支路二、生活中的电路实际生活中有关串联电路和并联电路的应用十分广泛，如用来装饰殿堂、居室、圣诞树的小彩灯，有些就是串联的，街上的路灯、家中的电视、电灯、洗衣机、电冰箱等都是并联的。

1.电压表是测量电压大小的仪表，电路中的符号是常用电压表有三个接线柱：“-”、“3”、“15”，两个量程“0～3V”、“0～15V”。
