电路习题第十一章(最新整理)

11-3图题11-3所示电路中，已知24cos(30)s u t V =+。

，试求输出电压()u t解：画出向量模型如右图所示。

采用振幅向量，省略下标m.121212(24)224302(262)0(12)1230j I j I j I j j I j I jI +-=∠-++-=+-=∠ 。

整理得：2 2.68 3.4I =∠ 。

，2U 2 5.36 3.4I ==∠ 。

所以() 5.36cos( 3.4)u t t =+。

11-4 图题11-4所示，耦合系数12K =，求输出电压U 。

解：12K ==所以4j M j ω= 所以采用网孔电流法，网孔电流为21,I I 。

互感电压12j I j I ωω 和作为附加电压源后的向量模型如右图所示网孔电流方程为122121(168)810048(148)4j j I j I j I j I j j I j I --=-++-= 整理得28.2299.46I =∠- 。

所以28.2299.46U =∠- 。

11-8电路图题11-8所示，试求对电源端的输入阻抗、电流12I I 和。

解：列网孔方程1212(24)21202(22)0j I j I j I j I +-=∠-++= 。

整理得12(22),2I j A I A =-= 所以12Z (33)22i j j =Ω=+Ω- 11-9 已知空心变压器的参数：1122L =9H,R =200,L =4H,R =1000.5.k ΩΩ=及所接负载为800Ω电阻和1F μ电容串联，所接正弦电压源频率为400rad/s, 电压有效值为300V ，内阻为500,Ω内电感为0.25H .试求传送给负载的功率P 和空心变压器的功率传输效率。

解：(1)可以画出电路如上图所示。

M=3H =做出向量模型后可以列出网孔方程为1212(500200100300)12003001200(10080016002500)0j j I j I j I j j I +++-=-+++-=整理得1271.56A 0.0596116.6A 50I I -==∠- 。

人教版高中物理第十一章 电路及其应用精选试卷测试卷（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A【解析】【详解】根据题意可知，流过导体的电流和导体的电阻分别为 I nSev =，L R Sρ= 所以可得，加在导体两端的电压为 L U IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得 U E nev Lρ== 故选A2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。

故选D 。

3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。

取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到一个沿线圈切线方向的“力”F1，但正离子晶格对自由电子的作用力F2 不允许自由电子无限制地增大速度，F1和F2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。

已知F1与线圈角速度的变化率α成正比，F2 与自由电子相对正离子晶格的速度成正比。

第十一章 电路及其应用精选试卷试卷（word 版含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表1A 、2A ，若把1A 、2A 分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是A ．图甲中的1A 、2A 的示数相同B ．图甲中的1A 、2A 的指针偏角相同C ．图乙中的1A 、2A 的示数和偏角都不同D ．图乙中的1A 、2A 的指针偏角相同 【答案】B 【解析】 【详解】AB.图甲中的A 1、A 2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，故A 错误，B 正确；CD.图乙中的A 1、A 2串联，A 1、A 2的示数相同，由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，故CD 错误。

2．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A 【解析】 【详解】对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 V U 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φa U 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b aφφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确． 故选A 。

第十一章 三相电路一 重点和难点1 三相对称的概念2 三相对称电路单相求解的方法3 三相对称电路功率的求解 星形联接：线电压与相电压的关系：.............(11120)330330330AB A B A A BC B CB CAC A CU U U U U U U U U U U U U =-=-∠-=∠=-=∠=-=∠①相电压对称，线电压也对称； ②3P LU U =；③线电压超前对应相电压30 ④线电流与相电流的关系：三角形联接：必须注意，如果任何一相定子绕组接法相反，三个相电压之和将不为零，在三角形联接的闭合回路中将产生根大的环行电流，造成严重恶果。

线电流与相电流的关系：''''''''''''...''...''...''330330330A B C A A B A B C A B B C B C A B C C A C I I I I I I I I I I I I •••=-=∠-=-=∠-=-=∠-①相电流对称，线电流也对称； ②3L P I I =；③线电流滞后对应相电流30 ④线电压与相电压的关系：P L U U =平均功率cos cos cos 3cos A B CAP AP ZA BP BP ZB CP CP ZC AP BP CPP AP BP CPPZA ZB ZCZP P ZP P P P U I U I U I U U U U I I I I P U I ϕϕϕϕϕϕϕϕ=++=++=======∴对称时： []23,3333cos ()3Re l P l Pl P l P P P l ll l Z Z P U U I I U U I I U I U I P U I P I Z ϕϕ=======星形：，三角形：故 为每相阻抗的阻抗角无功功率 对称时：[]23sin 3sin 3Im P P Z l l Z p Q U I U I I Z ϕϕ===视在功率 对称时：2233P P l l S P Q U I U I =+==三相功率的测量：（两瓦特表法）i A + i B + i C =0()()()()1()cos()cos()A AB BC C A A B B C A B A C A B C B TAC A BC B AC BC BAu u i i p t u i u i u i u i u i u i i u u i u u i P p t dt U I U I Tψψψψ=++=++--=-+-==-+-⎰可见等式右端两次分别对应两个瓦特表的读数。

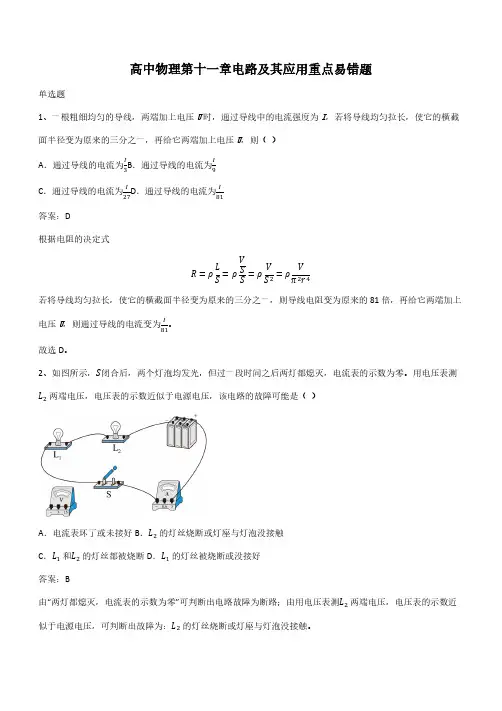

高中物理第十一章电路及其应用重点易错题单选题1、一根粗细均匀的导线，两端加上电压U 时，通过导线中的电流强度为I ，若将导线均匀拉长，使它的横截面半径变为原来的三分之一，再给它两端加上电压U ，则（ ）A ．通过导线的电流为I 3B ．通过导线的电流为I 9C ．通过导线的电流为I 27D ．通过导线的电流为I 81答案：D根据电阻的决定式R =ρL S =ρV S S =ρV S 2=ρV π2r 4 若将导线均匀拉长，使它的横截面半径变为原来的三分之一，则导线电阻变为原来的81倍，再给它两端加上电压U ，则通过导线的电流变为I 81。

故选D 。

2、如图所示，S 闭合后，两个灯泡均发光，但过一段时间之后两灯都熄灭，电流表的示数为零。

用电压表测L 2 两端电压，电压表的示数近似于电源电压，该电路的故障可能是（ ）A ．电流表坏了或未接好B ．L 2 的灯丝烧断或灯座与灯泡没接触C ．L 1 和L 2 的灯丝都被烧断D ．L 1 的灯丝被烧断或没接好答案：B由“两灯都熄灭，电流表的示数为零”可判断出电路故障为断路；由用电压表测L 2 两端电压，电压表的示数近似于电源电压，可判断出故障为：L 2 的灯丝烧断或灯座与灯泡没接触。

故选B。

3、如图所示，P为一块均匀的半圆形薄电阻合金片，先将它按图方式接再电极A、B之间，测出电阻为R，然后再将它按图乙方式接在电极C、D之间，这时P的电阻为（）A．R B．R2C．R4D．4R答案：D将半圆形合金片从中间割开，分成完全相同的两块，设每块电阻力R0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

则有R AB=R02=RR CD=2R0=4R故选D。

4、下图中游标卡尺读数正确的是（）A．0.044cmB．20.22mmC．2.44cmD．20.440cm答案：A由图知游标尺的刻度线大于20，即该游标尺的精度应为50分度，精确到0.02mm，游标尺的长度22×0.98mm=21.56mm主尺的长度为22mm，故游标卡尺读数为22mm-21.56mm=0.44mm=0.044cm故选A。

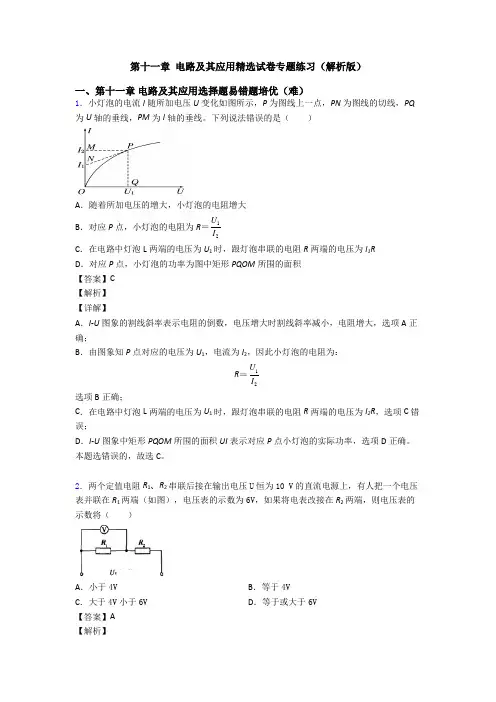

第十一章 电路及其应用精选试卷专题练习（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1R D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。

本题选错误的，故选C 。

2．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，121 6R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

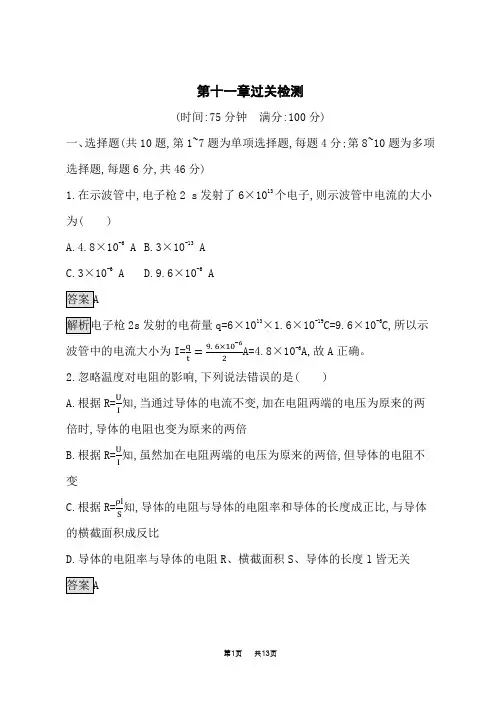

第十一章过关检测(时间:75分钟满分:100分)一、选择题(共10题,第1~7题为单项选择题,每题4分;第8~10题为多项选择题,每题6分,共46分)1.在示波管中,电子枪2 s发射了6×1013个电子,则示波管中电流的大小为( )A.4.8×10-6 AB.3×10-13 AC.3×10-6 AD.9.6×10-6 A2s发射的电荷量q=6×1013×1.6×10-19C=9.6×10-6C,所以示波管中的电流大小为I=qt =9.6×10-62A=4.8×10-6A,故A正确。

2.忽略温度对电阻的影响,下列说法错误的是( )A.根据R=UI知,当通过导体的电流不变,加在电阻两端的电压为原来的两倍时,导体的电阻也变为原来的两倍B.根据R=UI知,虽然加在电阻两端的电压为原来的两倍,但导体的电阻不变C.根据R=ρlS知,导体的电阻与导体的电阻率和导体的长度成正比,与导体的横截面积成反比D.导体的电阻率与导体的电阻R、横截面积S、导体的长度l皆无关,与导体两端的电压无关,故选项A错误,B正知,导体的电阻与导体的电阻率和导体长度成正比,与导体确;根据R=ρlS的横截面积成反比,故选项C正确;导体的电阻率是由材料本身决定的物理量,与导体的长度l、横截面积S、导体的电阻R皆无关,故选项D正确。

3.两导体的I-U关系如图所示,图线a表示的导体的电阻为R1,图线b表示的导体的电阻为R2,则下列说法正确的是( )A.R1∶R2=1∶3B.R1∶R2=3∶1C.将R1与R2串联后接于电源上,则电流比为I1∶I2=1∶3D.将R1与R2并联后接于电源上,则电流比为I1∶I2=1∶1I-U图像知,图线的斜率表示电阻的倒数,所以R1∶R2=1∶3,故选项A正确,B错误;将R1与R2串联后接于电源上,则电流之比为I1∶I2=1∶1,故选项C错误;将R1与R2并联后接于电源上,则电流之比为I1∶I2=3∶1,故选项D错误。
