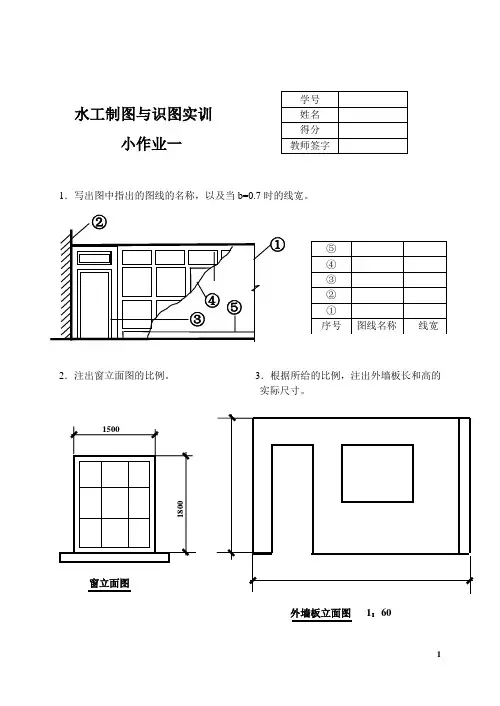

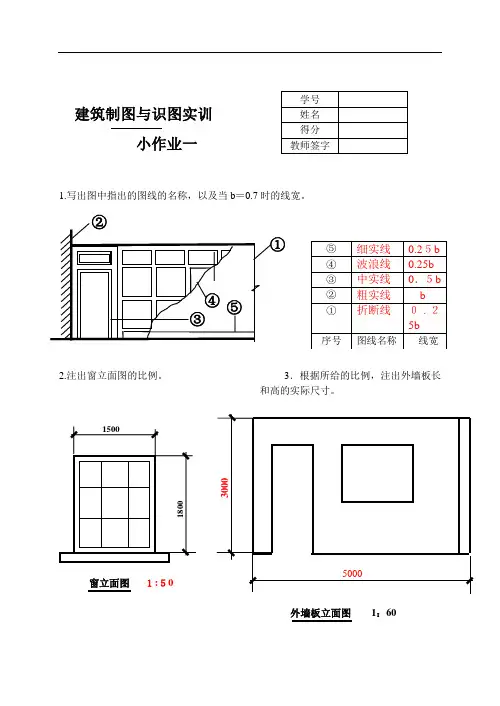

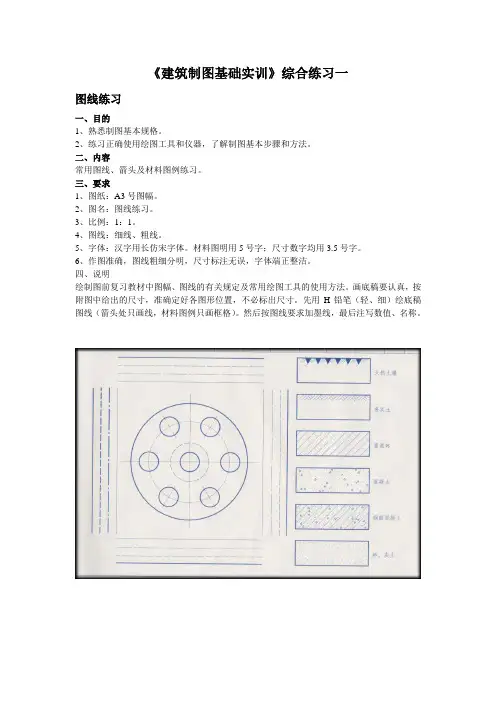

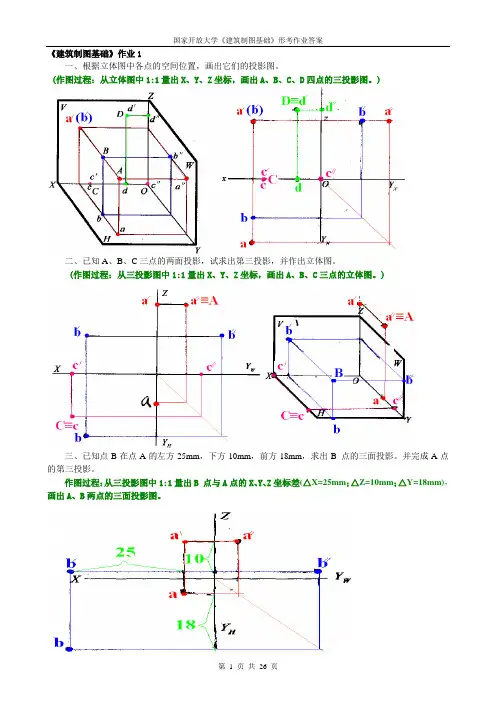

中央广播电视大学人才培养模式改革与开放教育试点2017学年度第二学期建筑制图基础实训形成性考核册姓 名 梁海龙学 号 66556专 业 建筑专科教学点 祁门电大黄山广播电视大学作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
3、根据所给出外板长高的1:45外墙板立面图 1：601—1剖面图。
2）作形体的半剖面图。
补绘1—1剖面图。
2---2 剖面图 1 1 （（6）补绘1—1、2—2、3—3断面图。
（—1阶梯剖面图。
5（种？其用途有何不同？ 中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？ 其倾斜方向应与尺寸线成顺时针45°，长度宜为2～3mm 。
在轴测图中，尺寸起止符号为小圆 点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图 都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图 名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影，而剖面图除了 画截面的投影，还要画出剖切后物体的剩余部分的投影；②通常剖面图可采用多个剖 切平面，而断面图一般只使用单一剖切平面；③引入剖面图的目的为了表达物体内部 的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达 物体的内部结构。
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体的形状和结构表达完整、清晰的前提下，为减少画图工 作量和看图方便而确定的。
常用的简化画法有三种：①对称图形的简化画法，使用条件 在对称图形的一半，画在对称的两端，且平等线在对称线两侧相等；②相同部分的简化 画法，使用条件在物体上其有多个完全相同而连续排列的构造要求；③折断开图形简化 画法，使用条件，较长的物体，沿长度方向的形状相同成单一规律变化。
作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。
钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立筋、分布筋和构造筋。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。
梁、柱的保护层最小厚度为25mm ，板和墙的保护层厚度为10-15mm ，且不应小于受力筋的直径。
7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图及钢筋表。
8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示钢筋的根数；Ф表示一级钢；6表示钢筋的直径；@表示相等中心距；150表示相邻钢筋中心距为150mm 。
9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是向下、向右，底层钢筋的画法是向上、向左。
2 12 ①2 12 2 20 ③ ③⑤ ④ ② ① ②8@200 2 20 3 18 1 1 2 2 3 3 4 4 8@150 10、在钢筋混凝土结构图中，钢筋的断面图例是 ，无弯钩钢筋的端部图例是 或 ，无弯钩钢筋的搭接图例是 。
二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面三、补全梁的断面2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表⑧梁立面图及成型钢筋图 1:n– 1 1:m1:m 钢筋表四、简答题1、什么是钢筋混构图结构土？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。
2、简述钢筋混凝土结构中的各类钢筋的作用？答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：(1)受力钢筋。
指承受构件内拉、压应力的钢筋。
其配置根据受力通过计算确定，且应满足构造要求。
(2)架立筋。
架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。
架立筋是按构造配置的。
(3)箍筋。
箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。
分布筋用于单向板、剪力墙中。
单向板中的分布筋与受力筋垂直。
其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。
在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
(5)构造筋。
指因构造要求及施工安装需要而配置的钢筋。
如腰筋、吊筋、拉接筋等3、钢筋端部的弯钩常用哪几种形式？答：为了增强钢筋与混凝土的黏结力，表面光圆的钢筋两端需要做弯钩。
有带直弯钩的钢筋端部；带半圆弯钩的钢筋端部；箍筋的端部弯钩等4、什么是钢屋架结构详图？主要内容有哪些？答：钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况详图，主要内容包括屋架简图、屋架详图(包括结点图)、杆件详图、连接板详图、预埋详图以及钢材用量表等5、焊缝代号主要由哪几部分组成？焊缝的图形符号表示什么？答：焊缝代号主要由图形符号、辅助符号和引出线等部分组成。
焊缝的图形符号表示焊缝形式和焊接工艺等内容。
作业三一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。
房屋施工图分为建筑施工图、施工施工图和设备施工图。
3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。
图中已注写出该房屋的各部分建筑名称有。
4、总平面图是表达新建房屋所在基地有关范围的总体布置。
它表示了新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与排原有环境的关系和邻界情况等。
5、建筑总平面图中标注的尺寸是以M 为单位，一般标注到小数点后 2 位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米为单位；标高都是以米为单位。
6、建筑施工图除总平面图外，还有各层平面图、立面图、剖面图和详图。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门窗洞口处的水平剖视图。
它主要表示建筑物的房屋建筑的平面形状，房间布置，内外交通联系，以及墙、柱、门窗等构配件的位置、尺寸、材料和做法等情况。
一般来说，四层房屋应分别画出底层、二层、三层、四层和屋顶建筑平面图。
当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为中间层平面图。
8、建筑平面图中的外部尺寸应注写 3 道，第一道尺寸表示细部尺寸。
即指从房屋外墙的墙段到门窗洞口的尺寸。
9、建筑立面图的图名可按最外二端墙轴号命名，也可按东、南、西、北命名，还可按正、背、左、右命名。
10、标高是标注建筑物某一部位高度的一种尺寸形式。
它分为建筑标高和结构标高两种形式。
二、补图或填空1. 画出下列常用建筑材料图例（1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称（1）（沙灰土）（2）（天热石材）（3）（4）（金属）3.（1）单扇平开门（2（3）高窗 （4）平开窗（5）墙上预留洞 （6）墙上预留槽（7）顶层楼梯平面图 （8）二层楼梯平面图三、解释下列符号的意义（1 4为详图编号详图绘在本章图纸上（2 详图编号详图所在图纸编号 （3）（4） 详图编号四、根据给定的平面图，完成下述问题：1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零） 五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整 作业四一、填空题1、结构施工图主要表达结构设计的内容，它是表示建筑物 各承重构件 的布置、形状、大小、材料、构造及其相互关系的图样。
结构施工图一般有 基础图、上部结构布置图、结构详图 。
2、基础图一般包括 基础平面图和基础详图 。
基础平面图是表示基槽未回填土时基础平面图的图样。
它是采用剖切在建筑物室内地面下方的一个水平剖面图来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成条形基础；柱下的基础可做成独立基础。
4、楼层结构平面图是采用在楼层上方的一个水平剖面图来表示。
5、楼层结构平面图中各承重构件的表达方法：习惯上用粗点划线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线线来表示楼板的布置范围，并沿对角线方向注出预制板的块数和型号。
6、写出下列常用构件的代号或名称：圈梁QL 、屋架WJ 、过梁GL 、雨蓬YP 、基础梁JL 、连系梁LL 、阳台YT 、预埋件M 、楼梯板TB 、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB 框架屋面板、TL 楼梯梁。
二、简答题1、简述建筑施工图和结构施工图的主要区别。
答：区别如下：建筑施工图(简称建施图) 主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
结构施工图(简称结施图) 主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。
建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸。
建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。
钢筋混凝土构件的布置图和结构详图。
2、什么是建筑平面图？答：建筑平面图主要包括楼层平面图（底层平面图、中间层平面图）和顶层平面图。
3、建筑平面图是怎么形成的？答：建筑平面图是房屋的水平剖面图（屋顶平面图除外），也就是假想用水平的剖切平面在窗台上方把整幢房屋剖开，移去上面部分后的正投影俯视图，习惯上称它为平面图。
4、建筑平面图的用途是什么？答：建筑平面图是用来表达房屋建筑的平面形状、房间布置、尺寸、材料和做法等内容的图样。
