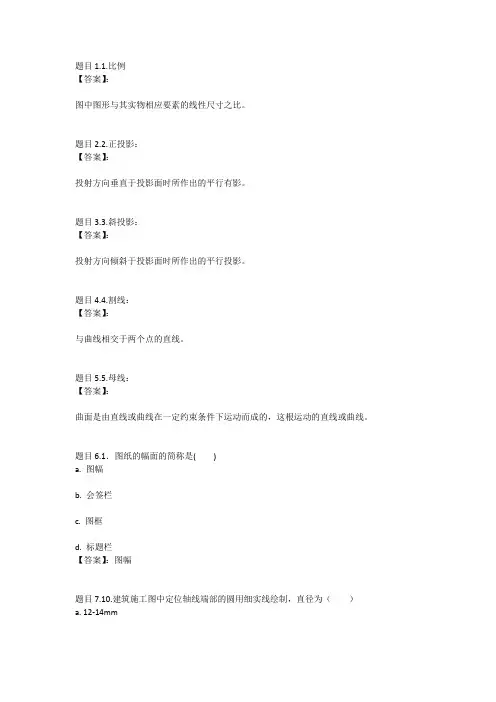

建筑制图基础实训小作业(1)参考答案

《建筑制图基础》作业1-4答案作业1：一、根据立体图中各点的空间位置，画出它们的投影图。

(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点的三投影图。

)二、已知A、B、C三点的两面投影，试求出第三投影，并作出立体图。

(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点的立体图。

)三、已知点B在点A的左方25mm，下方10mm，前方18mm，求出B 点的三面投影。

并完成A点的第三投影。

作图过程：从三投影图中1:1量出B 点与A点的X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点的三面投影图。

四、画出直线的第三投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

答案：见教材第43页表3-2。

五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面倾角的真实大小。

答案：见教材第58页表3-4。

六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

答案：七、在三角形ABC内作一距V面15mm的正平线。

答案：八、完成五边形的正面投影（已知AB为侧平线）答案：(作图方法：在平面内作辅助线法解题)九、在AB线段上取一点C，使得AC︰CD=2︰3十、已知C点在AB线段上，求C点的水平投影(用两种方法)。

十一、已知M、N两点在ABC平面上，补求它们的第二投影。

十二、已知AB、CD两直线相交于K点，求AB直线的正面投影。

十三、已知AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。

十四、求点A到直线CD的垂直距离。

十五、求直线AB与P面的交点，并判别直线AB的可见性。

十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。

《建筑制图基础》作业2一、求下列立体的第三面投影及表面上各已知点和直线的三面投影。

(1)求六棱柱表面A点、B点的三投影。

（2）二、求下列曲面立体的第三面投影及其表面上各已知点和直线的三面投影。

建筑制图与识图实训小作业一学号姓名得分教师签字1．写出图中指出的图线的名称，以及当b=0.7 时的线宽。

②①⑤细实线0.25b④波浪线0.25b③中实线0.5b④ ⑤②粗实线b①折断线0.25b③序号图线名称线宽2．注出窗立面图的比例。

3．根据所给的比例，注出外墙板长和高的实际尺寸。

15003815000窗立面图1:50外墙板立面图1：604．作出下列形体的剖面图与断面图。

（1）补全 1—1 剖视图中的漏线。

（1）作 1— 1 剖面图。

111－ 1 剖面图（ 2）作形体的半剖视图。

（3）补绘 1— 1 剖视图。

21122— 2剖面图1 － 1 剖面图（4）补绘 2— 2 剖视图（雨篷的材料为钢筋混凝土）。

21122 — 2 剖面1 — 1 剖面（5）补绘 1— 1 阶梯剖视图。

1 1 剖面图2---2 剖面图2112（ 6）补绘 1— 1、 2— 2、 3— 3 断面图。

3213121— 1 断面图2— 2 断面图3— 3 断面图━━━━━━━━━━━━━━━（7）补画 1— 1 阶梯剖面图。

1－ 1 剖面图5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有 6 种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。

一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针 45°，长度宜为 2～ 3mm。

在轴测图中，尺寸起止符号为小圆点。

半径、直径与弧长的尺寸起点符号，宜用箭头表示。

（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。

《建筑制图实训》课程作业讲评 (1)1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

（5分）2、注出窗立面图的比例。

（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。

（3分）4、作出下列建筑形体的剖面图与断面图。

（共64分） (1) （10分）答案：(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。

（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。

（10分）答案：（5）补绘2-2剖面图。

（10分）答案：（6）补绘1—1、2—2、3—3断面图。

（9分）答案：（7）补画1—1阶梯剖面图。

（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？(见建筑制图基础教材第11～12页)（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么？两者又有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评 (2)一、填空题（每小题1分，共30分）1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。

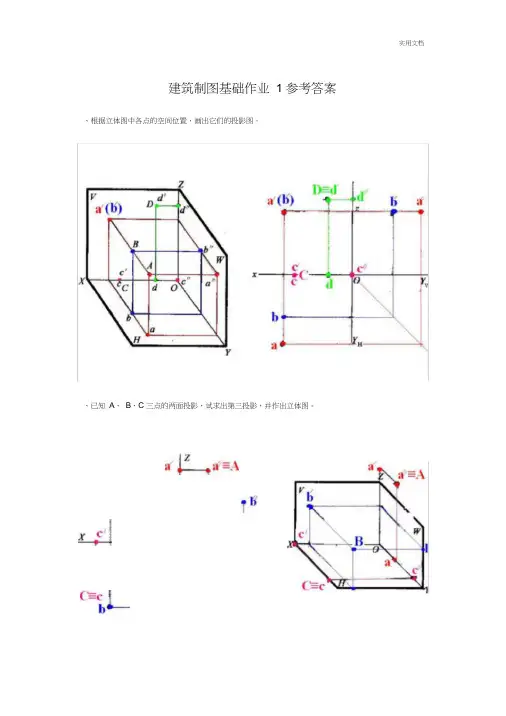

建筑制图基础作业 1 参考答案、根据立体图中各点的空间位置，画出它们的投影图。

、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。

三、已知点B 在点A 左方25mm ，下方10mm ，前方18mm ，求出B 点的三面投影，并完成A 点的第三投影。

四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

(3) EF是疋平线线(见教材第43页表3・2)五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。

(1) 三角形是_______ 面__(2) 三角形是_______ 面__实用文档(1)三角形是—正半—面α=90oβ =O oγ=90心投影图上不反 映空间平面与投越 面夹角的真实大小 O 但可作最大斜度 线的方法求解(K β 、丫角的真实人小。

Z(2)三角形是一般位用平面实用文档(3)四边形是正眶P-900Xa(4)平面侧垂面六、在三角形ABC 内取一点D，使其距H 面12mm ，距V 面20mm 。

七、在三角形ABC 内作一距V 面15mm 的正平线。

八、完成五边形的正面投影（已知AB 为侧平线）。

十、已知C 点在AB 线段上，求C 点的水平投影（用两种方法）。

实用文档一、已知M、N 两点在ABC 平面上，补求它们的第二投影。

十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。

十三、已知 AB 线段的正面投影和对 V 面的 倾角 β=30°，补全其水平投影。

十四、求点 A 到直线 CD 的垂直距离。

五、求直线AB 与P 面的交点，并判别直线AB 的可见性。

六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。

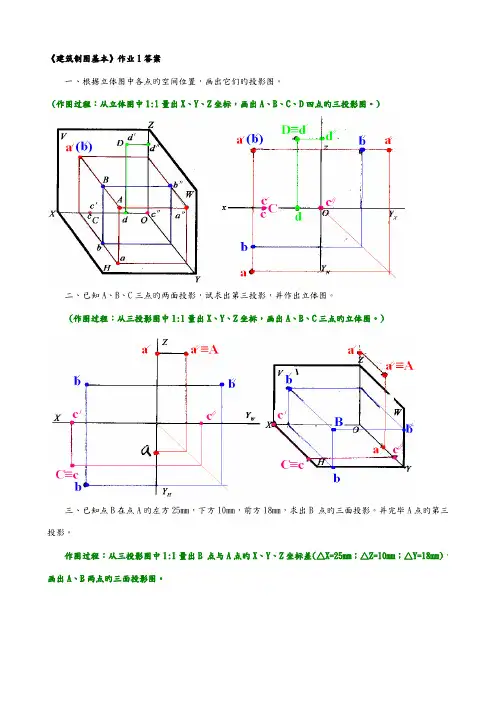

《建筑制图基本》作业1答案一、根据立体图中各点旳空间位置，画出它们旳投影图。

(作图过程：从立体图中1:1量出X、Y、Z坐标，画出A、B、C、D四点旳三投影图。

)二、已知A、B、C三点旳两面投影，试求出第三投影，并作出立体图。

(作图过程：从三投影图中1:1量出X、Y、Z坐标，画出A、B、C三点旳立体图。

)三、已知点B在点A旳左方25mm，下方10mm，前方18mm，求出B 点旳三面投影。

并完毕A点旳第三投影。

作图过程：从三投影图中1:1量出B 点与A点旳X、Y、Z坐标差(△X=25mm；△Z=10mm；△Y=18mm)，画出A、B两点旳三面投影图。

四、画出直线旳第三投影，判断各直线对投影面旳相对位置，并标出各特殊位置直线对投影面倾角旳真实大小。

答案：见教材第43页表3-2。

五、画出平面旳第三投影，判断各平面对投影面旳相对位置，并标出各特殊位置平面对投影面倾角旳真实大小。

答案：见教材第58页表3-4。

六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

答案：七、在三角形ABC内作一距V面15mm旳正平线。

答案：八、完毕五边形旳正面投影（已知AB为侧平线）答案：(作图措施：在平面内作辅助线法解题)九、在AB线段上取一点C，使得AC︰CD=2︰3十、已知C点在AB线段上，求C点旳水平投影(用两种措施)。

十一、已知M、N两点在ABC平面上，补求它们旳第二投影。

十二、已知AB、CD两直线相交于K点，求AB直线旳正面投影。

十三、已知AB线段旳正面投影和对V面旳倾角β=30°，补全其水平投影。

十四、求点A到直线CD旳垂直距离。

十五、求直线AB与P面旳交点，并鉴别直线AB旳可见性。

十六、求直线MN与ABC平面旳交点，并鉴别直线MN旳可见性。

《建筑制图基本》作业2一、求下列立体旳第三面投影及表面上各已知点和直线旳三面投影。

(1)求六棱柱表面A点、B点旳三投影。

（2）二、求下列曲面立体旳第三面投影及其表面上各已知点和直线旳三面投影。
