建筑制图基础实训答案.doc

国开电大建筑制图基础实训（新疆兵团）形考作业一参考答案
题目1.1.比例
【答案】：
图中图形与其实物相应要素的线性尺寸之比。

题目2.2.正投影：
【答案】：
投射方向垂直于投影面时所作出的平行有影。

题目3.3.斜投影：
【答案】：
投射方向倾斜于投影面时所作出的平行投影。

题目4.4.割线：
【答案】：
与曲线相交于两个点的直线。

题目5.5.母线：
【答案】：
曲面是由直线或曲线在一定约束条件下运动而成的，这根运动的直线或曲线。

题目6.1．图纸的幅面的简称是( )
a. 图幅
b. 会签栏
c. 图框
d. 标题栏
【答案】：图幅
题目7.10.建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）a. 12-14mm。

欢迎共阅
广播电视大学2010—2011学年度第一学期期末考试
《建筑制图基础实训》试题
一、填空（每空2分，共30分）
1、组合体的尺寸包括定形尺寸、定位尺寸和总体尺寸。

2、断面图可分为移出断面，重合断面和中断断面。

3、建筑平面图中的三道尺寸指的是外包尺寸、轴线间尺寸和细部尺寸。

4、两等直径圆柱轴线正交相贯，其相贯线是椭圆。

5、空间点A 至侧投影面的距离用A //坐标表示。

6、投影面平行面可分为水平面、正平面、侧平面三类。

7、正等轴测图中三个坐标的夹角为120°。

二、选择题（每题5分，共35分）
1、已知点A （0，10，25）和点B （0，15，25），关于点A 和点B 的相对位置，哪一种判断是正确的？（?D ）
A 、点A 在点
B 前面 B 、点B 在点A 上方，且重影于V 面上
C 、点A 在点B 前方，且重影在OZ 轴上
D 、点B 在点A 前面
2、正垂面的W 投影（A ）。

A 、呈类似形 B 、积聚为一直线 C 、反映平面对W 面的倾角 D
3、两个回转体共轴时，其相贯线是（D ）。

A ．空间曲线
B ．椭圆
C ．直线
D ．圆
4
7三、1、过点M 作一条与平面ABC 平行的正平线。

（12分）
2。

小作业三一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水、勒脚、踢脚板等组成。

2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。

房屋施工图分为建筑施工图、结构施工图和设备施工图。

3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。

图中已注写出该房屋的各部分建筑名称有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廓、天沟、雨水管、勒脚、踢脚板等组成。

4、总平面图是表达新建房屋所在基地有关范围的总体布局。

它表示了新建房屋的位置、朝向以及周围环境（如原有建筑、交通道路）等。

5、建筑总平面图中标注的尺寸是以米（m）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米（mm）为单位；标高都是以米（m）为单位。

6、建筑施工图除总平面图外，还有建筑各层平面图、建筑各立面图、建筑剖面图和详图。

7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门、窗、洞口处的水平剖视图。

它主要表示建筑物的平面形状、房间布置、内外交通联系及墙柱门窗等位置、尺寸材料和做法等情况。

一般来说，四层房屋应分别画出四层建筑平面图。

当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为标准层平面图。

8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示房屋水平方向总长。

即指从房屋水平方向总长到房屋水平方向总宽的总尺寸。

9、建筑立面图的图名可按以建筑墙面的特征命名，也可按以建筑各墙面的朝向命名，还可按以建筑两端定位轴线编号命名。

10、柱高是标注建筑物某一部位高度的一种尺寸形式。

它分为室内和室外地坪两种形式。

二、补图或填空1. 画出下列常用建筑材料图例(抄绘教材《土木工程制图》35页表3-3、163页表7-1相应图例) （1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称(参考教材《土木工程制图》35页表3-3相应图例)（1）（）（2）（）（3）（）（4）（）3. 画出下列常用建筑图例(参考教材《土木工程制图》76页表5-2相应图例)（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗（5）墙上预留洞（6）墙上预留槽（7）顶层楼梯平面图（8）二层楼梯平面图三、解释下列符号的意义（1表示第4号详图索引在本张图纸上4 24一5 2（2） 表示第4号详图 索引 在第2号图纸上（3） 剖视从下向上（或从前向后）投影 剖视 索引（4） 表示第5号详图 详图标志 在第2号图纸上四、根据给定的平面图，完成下述问题：(尺寸数字请同学们自已标注上)1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）E ED ±0.000 CB B－0.020 A五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整①② ③(尺寸数字请同学们自己标注上)上下20。

《建筑制图实训》课程作业讲评(1)重庆电大远程教育导学中心理工导学部胡敬佩制图基本规定和图样画法1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。

2．常见错误：部视图和断面图的区别。

3．提示答案和解题思路、方法：这一次有色字为作答。

有图，打开文件时，请稍候。

1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

（5分）2、注出窗立面图的比例。

（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。

（3分）4、作出下列建筑形体的剖面图与断面图。

（共64分）(1) （10分）空间分析答案：作图解该题时，首先要明确以下三点：(1)剖切是假想的，目的是为了清楚地表达物体内部形状。

故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。

同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。

(2)为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成45°斜线的细实线，且应间隔均匀，疏密适度。

(3)注意剖面图与断面图的区别。

断面图只画了剖切面接触的断面形状，编号1写在剖切位置线下侧，表示它的投射方向。

1—1剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。

剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。

(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。

（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。

（10分）答案：（5）补绘2-2剖面图。

（10分）答案：（6）补绘1—1、2—2、3—3断面图。

（9分）答案：（7）补画1—1阶梯剖面图。

（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？(见建筑制图基础教材第11～12页)（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么？两者又有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评(2)重庆电大远程教育导学中心理工导学部胡敬佩建筑结构施工图1．考核知识点：钢筋的表示法；钢筋混凝土结构图的画法；钢筋断面图及钢筋详图的画法。

建筑制图与识图实训小作业一学号姓名得分教师签字1．写出图中指出的图线的名称，以及当b=0.7 时的线宽。

②①⑤细实线0.25b④波浪线0.25b③中实线0.5b④ ⑤②粗实线b①折断线0.25b③序号图线名称线宽2．注出窗立面图的比例。

3．根据所给的比例，注出外墙板长和高的实际尺寸。

15003815000窗立面图1:50外墙板立面图1：604．作出下列形体的剖面图与断面图。

（1）补全 1—1 剖视图中的漏线。

（1）作 1— 1 剖面图。

111－ 1 剖面图（ 2）作形体的半剖视图。

（3）补绘 1— 1 剖视图。

21122— 2剖面图1 － 1 剖面图（4）补绘 2— 2 剖视图（雨篷的材料为钢筋混凝土）。

21122 — 2 剖面1 — 1 剖面（5）补绘 1— 1 阶梯剖视图。

1 1 剖面图2---2 剖面图2112（ 6）补绘 1— 1、 2— 2、 3— 3 断面图。

3213121— 1 断面图2— 2 断面图3— 3 断面图━━━━━━━━━━━━━━━（7）补画 1— 1 阶梯剖面图。

1－ 1 剖面图5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有 6 种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。

一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针 45°，长度宜为 2～ 3mm。

在轴测图中，尺寸起止符号为小圆点。

半径、直径与弧长的尺寸起点符号，宜用箭头表示。

（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。

建筑制图基础实训考试题及答案一、根据所给投影图，完成下面的选择题。

(每题5分，共计15分)
1．在图1中，与投影面W平行的直线(即侧平线)是( )。

A．A月B．AC
C．AD D．月C
2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。

A．A月B．AC
C．AD D．BC
3．在图2中，与投影面W垂直的平面(即侧垂面)是( )。

A．△ABC B．△CDE
C. △ACE D．△AEF
二、补全投影图中所缺图线。

(每题10分，共计20分)
1．
2．
三、根据下面各题的要求，完成作图。

(每题15分，共计45分)
1．过A点作长度为30mm，o＝45‘的正平线AB，已知月点在A点的右上方。

2．已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。

3．求作三棱锥被截切后的水平投影与侧面投影。

四、求截切后圆柱体的侧面投影。

(20分)
参考答案
一、(本题共15分。

每选对一题给5分，选错不给分，也不扣分)
答案略
二、(本题共20分。

每小题10分)
l．每补对一条线给1分。

2．每补对一条线给2分。

三、(本题共45分)
1．求出正面投影8分，水平投影7分。

2，求出水平投影8分，求出正面投影7分。

3．求出水平投影8分，求出侧面投影7分
四、(15分)
求截切后圆柱体的侧面投影。

建筑制图基础作业1参考答案

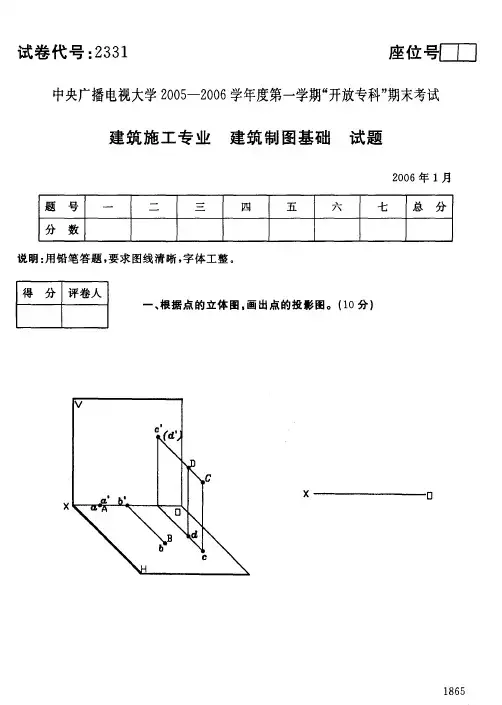

一、根据立体图中各点的空间位置，画出它们的投影图。

二、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。

三、已知点B 在点A 左方25mm，下方10mm，前方18mm，求出B 点的三面投影，并完成A 点的第三投影。

四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。

(1)三角形是_________面
(2)三角形是_________面
六、在三角形ABC 内取一点D，使其距H 面12mm，距V 面20mm。

七、在三角形ABC 内作一距V 面15mm 的正平线。

八、完成五边形的正面投影(已知AB 为侧平线)。

九、在AB 线段上取一点C，使得AC∶CB= 2∶3。

十、已知C 点在AB 线段上，求C 点的水平投影(用两种方法)。

十一、已知M、N 两点在ABC 平面上，补求它们的第二投影。

十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。

十三、已知AB 线段的正面投影和对V 面的倾角β=30°，补全其水平投影。

十四、求点A 到直线CD 的垂直距离。

十五、求直线AB 与P 面的交点，并判别直线AB 的可见性。

十六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。

建筑制图基础实训学号姓名小作业二得分教师签字一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝框架结构。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和其他构造筋。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10~15mm，且不应小于受力筋的直径。

7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图以及钢筋表。

8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示钢筋4根；Ф表示I级钢筋；6表示钢筋直径为6mm；@表示相等中心距；150表示相邻钢筋轴线之间的中心距为150mm。

9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是弯钩向下或向右，底110、在钢筋混凝土结构图中，钢筋的断面图例是黑圆点·，无弯钩钢筋的端部图例是或，无弯钩钢筋的搭接图例是。

二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面③2φ101φ16②φ8@100⑤1φ8④φ8@200⑥2φ14①2φ10③φ8@200⑤φ8@200⑥1φ8④①2φ14⑦2φ81φ16②提醒：1-1及2-2断面图中钢筋标注应在两侧标注，因版面问题我这里做的答案标在一侧，同学完成题目时，务必参考课本《土木工程制图》P52页，标注在两侧。

国家开放大学建筑制图基础形考作业答案一、单选题1、下列哪个选项不属于正投影图的基本特性？（）A.真实性B.积聚性C.平行性D.相似性答案：D2、在三面投影体系中，V面投影是水平投影的（）A.对称平面B.垂直平面C.平行平面D.投影面垂直面答案：C3、在三面投影体系中，V面投影反映空间几何元素在（）方位的投影。

A.水平面B.侧平面C.正平面D.任意平面答案：C4、在三面投影体系中，H面投影反映空间几何元素在（）方位的投影。

A.正平面B.侧平面C.水平面D.任意平面答案：A5、在三面投影体系中，W面投影反映空间几何元素在（）方位的投影。

A.正平面B.侧平面C.水平面和正平面D任意平面答案：B6、在三面投影体系中，空间几何元素在三个投影面上的投影能反映出它们的（）。

A.形状和大小B.形状C.大小D.位置关系答案：A7、下列哪个选项不属于三面投影体系中的三个投影面？（）A.V面B.H面C.W面D.X轴Y轴Z轴答案：D8、下列哪个选项不属于点的坐标？（）A.x坐标B.y坐标C.z坐标D.y坐标或z坐标答案：D9、下列哪个选项不属于线的坐标？（）A.x坐标B.y坐标C.z坐标D.线段长度答案：D10、下列哪个选项不属于面的坐标？（）A.x坐标B.y坐标C.z坐标D.面的形状和大小答案：D二、判断题1、点是空间中最简单的几何元素，是组成线、面的基本单元。

（）正确错误2、点的投影一定是点的连线与投影轴的交点。

（）正确错误3、点的直角坐标与点的投影在形状和大小上完全一致。

（）正确错误4、空间两直线平行，则它们的投影一定平行且反映实长。

（）正确错误5、空间两直线相交，则它们的投影一定相交于一点。

（）正确错误6、两直线的V面投影重合，则它们一定平行于H面。

（）正确错误7、两直线的H面投影重合，则它们一定平行于W面。

（）正确错误8、两直线或平行或相交，则它们的投影一定平行。

（）正确错误9、平面的直角坐标与平面的投影在形状和大小上完全一致。

建筑制图基础作业 1 参考答案、根据立体图中各点的空间位置，画出它们的投影图。

、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。

三、已知点B 在点A 左方25mm ，下方10mm ，前方18mm ，求出B 点的三面投影，并完成A 点的第三投影。

四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。

(3) EF是疋平线线(见教材第43页表3・2)五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。

(1) 三角形是_______ 面__(2) 三角形是_______ 面__实用文档(1)三角形是—正半—面α=90oβ =O oγ=90心投影图上不反 映空间平面与投越 面夹角的真实大小 O 但可作最大斜度 线的方法求解(K β 、丫角的真实人小。

Z(2)三角形是一般位用平面实用文档(3)四边形是正眶P-900Xa(4)平面侧垂面六、在三角形ABC 内取一点D，使其距H 面12mm ，距V 面20mm 。

七、在三角形ABC 内作一距V 面15mm 的正平线。

八、完成五边形的正面投影（已知AB 为侧平线）。

十、已知C 点在AB 线段上，求C 点的水平投影（用两种方法）。

实用文档一、已知M、N 两点在ABC 平面上，补求它们的第二投影。

十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。

十三、已知 AB 线段的正面投影和对 V 面的 倾角 β=30°，补全其水平投影。

十四、求点 A 到直线 CD 的垂直距离。

五、求直线AB 与P 面的交点，并判别直线AB 的可见性。

六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。

适用文档建筑制图根基作业1参照答案一、依据立体图中各点的空间地点，画出它们的投影图。

二、A、B、C三点的两面投影，试求出第三投影，并作出立体图。

.适用文档三、点B在点A左方25mm，下方10mm，前面18mm，求出B点的三面投影，并达成A点的第三投影。

四、画出直线的第三面投影，判断各直线对投影面的相对地点，并标出各特别地点直线对投影面倾角的真切大小。

.适用文档.适用文档五、画出平面的第三投影，判断各平面对投影面的相对地点，并标出各特出地点平面对投影面倾角的真切大小。

(1)三角形是面(2)三角形是面.适用文档.适用文档.适用文档六、在三角形ABC内取一点D，使其距H面12mm，距V面20mm。

七、在三角形ABC内作一距V面15mm的正平线。

.适用文档八、达成五边形的正面投影( AB为侧平线)。

.适用文档九、在AB线段上取一点C，使得AC∶CB=2∶3。

十、C点在AB线段上，求C点的水平投影(用两种方法)。

.适用文档.适用文档十一、M、N两点在ABC平面上，补求它们的第二投影。

十二、AB、CD两直线订交于K点，求AB直线的正面投影。

.适用文档十三、AB线段的正面投影和对V面的倾角β=30°，补全其水平投影。

十四、求点A到直线CD的垂直距离。

.精选文档适用文档十五、求直线AB与P面的交点，并鉴别直线AB的可见性。

十六、求直线MN与ABC平面的交点，并判别直线MN的可见性。

.21。
