圆面的透视(一)

一、透视的基础知识透视法则是造型的重要依据，是指导我们在造型中正确的观察、理解和表现形体物象的科学的理性法则之一。

1、透视原理人的眼睛观看物象，是通过瞳孔反映于眼睛的视网膜上而被感知的。

远近距离不同的相同物象，距离越近的在视网膜上的成像越大，距离越远的则成像越小。

这个近大远小的视觉现象，被称为透视现象。

2、透视变化的基本规律【平行透视】我们以立方体为例，当立方体的一个体面与画面平行，所产生的透视现象即为平行透视。

特征：立方体只有一个消失点，即主点，立方体与画面平行的线没有透视变化，与画面垂直的线都消失于主点。

那么视点位置不同，立方体的平行透视有9种形态（如图1）<图1立方体的平行透><现实生活中我们所常见的典型平行透视>【成角透视】当立方体二个体面与地面平行，其他体面与画面成一定角度时，所产生的透视即为成角透视。

特征：一是立方体的任何一个体面都失去原有的正方形特征，产生透视缩形变化。

二是立方体不同方向的三组结构线中，与地平面垂直的仍然垂直，与画面呈一定角度的两组线分别向左、右两个方向汇集，消失于两个余点（如图2）。

<图2 立方体的成角透视><现实生活中我们所常见的典型成角透视>【倾斜透视】倾斜透视有两种情况，一是物体自身存在倾斜面，比如楼梯、房顶、斜坡等等，即产生倾斜透视，二是因视点太高或太低，产生俯视倾斜透视或仰视倾斜透视。

倾斜透视特征：与画面和地平面都成倾斜的面，有向上倾斜和向下倾斜。

向上的倾斜线向视平线上方汇集，消失于天点；向下的倾斜线向视平线下方汇集，消失于地点。

天点和地点均在灭点的垂直线上（如图3-a）<图3-a 倾斜透视>俯视倾斜透视的特征：所画物象在视平线以下，呈现上大下小的透视缩形，原来垂直于地平面的线变成倾斜，并向地点汇集消失，原来向视平线汇集消失的变线向天点汇集消失（如图3-b-1）<图3-b-1 斜俯视透视>仰视倾斜透视的特征：所画物象在视平线以上，呈现上小下大的透视缩形，垂直于地平面的线变成倾斜，并向天点汇集消失（图3-b-2）<图3-b-2 斜仰视透视>3、圆面、圆柱体与圆球体的透视变化规律【圆面的透视变化】透视变形后的圆面形状为椭圆形。

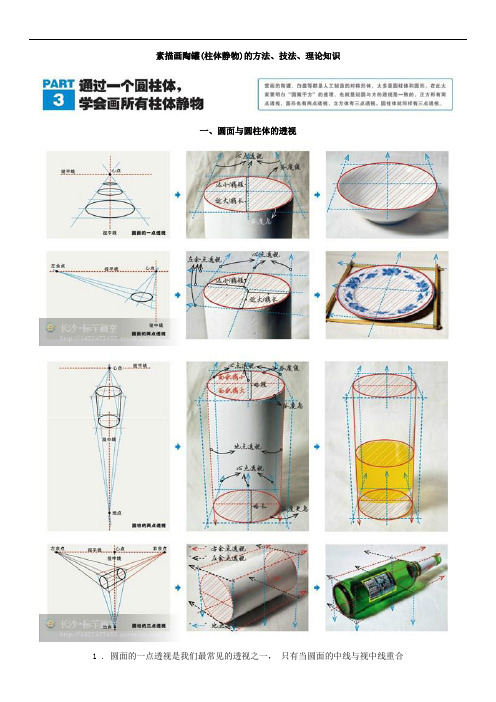

素描画陶罐(柱体静物)的方法、技法、理论知识一、圆面与圆柱体的透视1 . 圆面的一点透视是我们最常见的透视之一，只有当圆面的中线与视中线重合的情况下，才称之为圆面的一点透视。

我们常画的陶罐、玻璃杯、盘子、饮料瓶等所有人工制造的圆面都存在一点透视。

2 . 圆面也存在两点透视，但这经常是容易被忽略的透视现象。

其实道理很简单，圆寓于方，方存在两点透视，那么圆面也就存在两点透视。

我们画组合静物的时候，把一个盘子放在画面的左右两边，也就是说盘子的中线在视中线的两边，必然会存在两点透视。

3 . 圆柱的两点透视，圆柱的中线与视中线重合的情况下，圆柱就是两点透视。

我们常常会忽略竖线的地点透视，因此体会不到从上到下俯视的空间感。

在以后画柱体静物的时候一定把竖线的透视画出来，让画面的透视是整体的。

4 . 圆柱的三点透视，圆柱在长方体中，长方体有三点透视，那么圆柱必然也存在三点透视。

既存在于竖立的柱体中，也存在于倒下的柱体中，只是柱体倒下时三点透视尤为明显。

所以上面两点透视的玻璃杯如果中线在视中线左右两边的时候，玻璃杯也会存在三点透视的，一定要理性观察。

总结：同学们一定要明白透视的原理，只有这样，当我们遇到其他更加复杂的物体时，我们可以按照透视的原理来对其进行分析，就能准确地知道物体的透视了。

透视是相对于空间而言的，向前看相交于心点，向左看相交于左余点，向右看相交于右余点，向上看相交于天点，向下看相交于地点，这就是透视的规律，所谓的一点透视与成角透视也含在其中。

二、实物上的圆面透视在画石膏圆柱体的时候，我们常教导学生，外面的圆面越往下，弧度越大，越往下，下面的圆面前后直径越来越大，左右直径越来越小，这是对的，因为圆柱的上下、大小是一样的，但我们遇到诸如上中下不一致大小的圆面时，这个规律还是这样的吗？有很多老师依然如此教导。

右图的讲解很透彻，它绝不是你所想的那么简单！三、圆的常见错误透视这是一组初学者画圆面的透视时，经常会出现的几种错误。

圆的透视画法——产品手绘系列微课圆的透视原理透视圆的方向透视圆的位置和角度圆的透视原理透视圆的方向透视圆的位置和角度圆面透视的三种状态椭圆与透视圆的区别圆面透视的三种状态正圆椭圆线段椭圆与透视圆的区别轮廓一样圆心和中轴线不同透视圆的圆心和水平中心线椭圆的圆心和长轴线正圆透视圆目录Contents圆的透视原理透视圆的方向透视圆的位置和角度圆的透视原理透视圆的方向透视圆的位置和角度总结圆的透视原理透视圆的方向透视圆的位置和角度总结总结圆的透视原理01一、圆面透视的三种状态 正圆、椭圆、线段二、椭圆与透视圆的区别轮廓一样，但透视圆的圆心与 水平中心线在椭圆长轴偏上的位置透视圆的方向02椭圆的短轴决定了透视圆的方向透视圆的位置和角度03离视平线越近透视圆越窄离视平线越远透视圆越宽拓展练习请大家根据以下产品的照片，画出相应的手绘线稿图（1）（2）（3）THANKS!教学总结由“教-学”模式变成 “学-教”模式后，学生更加需要老师的引导学生在家看视频效果如何还需老师引导翻转课堂的第一步就是要求老师创建教学视频，这对老师借用科技手段进行教学的能力是一大考验。

大量视频制作考验老师态度与能力微课强调的是课前的学习和课堂教学能够有机结合，它能够充分发挥现代信息技术的优势，要求教师能够帮助学生完成更加深入和实际的问题老师的作用变得更加有效教学反思老师不能再过照本宣科地日子，而要担负起因材施教的责任，这样就对老师提出更高的要求。

老师的自我提升变得更为迫切。

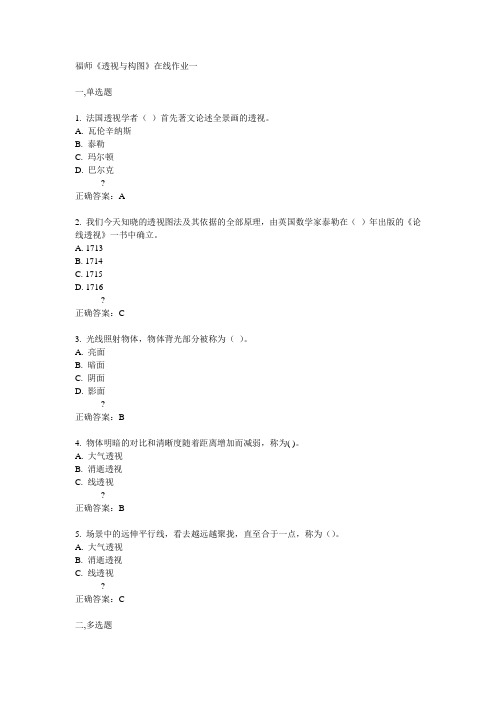

福师《透视与构图》在线作业一
一,单选题
1. 法国透视学者（）首先著文论述全景画的透视。

A. 瓦伦辛纳斯
B. 泰勒
C. 玛尔顿
D. 巴尔克
?
正确答案：A
2. 我们今天知晓的透视图法及其依据的全部原理，由英国数学家泰勒在（）年出版的《论线透视》一书中确立。

A. 1713
B. 1714
C. 1715
D. 1716
?
正确答案：C
3. 光线照射物体，物体背光部分被称为（）。

A. 亮面
B. 暗面
C. 阴面
D. 影面
?
正确答案：B
4. 物体明暗的对比和清晰度随着距离增加而减弱，称为( )。

A. 大气透视
B. 消逝透视
C. 线透视
?
正确答案：B
5. 场景中的远伸平行线，看去越远越聚拢，直至合于一点，称为（）。

A. 大气透视
B. 消逝透视
C. 线透视
?
正确答案：C
二,多选题。

素描教案（完整篇）素描的的概念学习目的：了解什么是美术，以及素描的概念，了解学习素描的使用工具。

学习重点：美术的概念素描的概念学习过程：美术，是以一定的物质材料，塑造可视的平面或立体形象，以后映客观世界和表达对客观世界的感受的一种艺术形式，因此，美术又称之为“造型艺术”、“空间艺术”。

素描作为培养素描造型能力的最主要手段，已成为学习造型艺术的重要基础。

素描是绘画的一种形式。

如果说绘画是使用一定的物质材料，通过线条、色彩、明暗、透视和空间感的艺术形象，那么从广义来讲，素描则是指“单色”的绘画。

1、什么是素描素描作为人类最古老的一种平面造型方式，可以说是一切图画之母。

关于素描的概念，可以从以下四个方面来认识。

第一，素描是与色彩画相对而言的。

第二，素描是造型的基本功。

第三，素描作为画家艺术创作意图、观念的体现，是为美术创作服务的。

第四，素描作为绘画的一种表现形式，是具有独立审美价值的画种。

综上所述，关于素描的概念可以作如下概括。

素描是一种单色的绘画形式，是培养造型能力的基础；它既是为美术创作收集素材，表现构思（包括工艺美术设计创意）的一种手段，又是具有独立审美价值的画种。

素描按其传统体系，可分为中国写意传统的素描和西方写实传统的素描。

素描按其表现手法，可以分为以线为主要表现手段，注重形体结构研究和表现结构素描；以光影明暗为主要表现手段，注重形体体积塑造和空间感表现的明暗素描；将上述两者综合运用的线面结合的素描。

素描按其功能性质和目的性，可分为基础素描、习作素描和创作素描。

2、学习基础素描的目的要求1、培养艺术的感知能力2、掌握造型的法则与法律3、提高造型的技能技巧树立体积观念，掌握立体描绘的方法和技能掌握正确的观察方法，提高对比例的准确判断力掌握造型语言，提高素描造型的表现力掌握分析综合的方法，提高素描造型的概括力掌握作画程序，学会整体作画的方法学会使用多种素描工具，提高驾驭工具的技能技巧3、素描的工具材料与使用素描的工具材料：铅笔、炭笔、炭精条、木炭条、笔画用纸、皮擦、纸笔。

球体的描绘圆球体与立方体相比较两者有着强烈的反差，圆球体的结构特征与立方体刚直的形态对立。

完全是由弧形构成的，给人以柔美、圆润、含蓄而灵动的感觉。

自然界中的一切物象均可以概括成立方体和圆球体这两种基本形态，也可以说立方体和圆球体是自然界中两种最基本的形态，两者的对立关系也完全符合“世界上的一切事物都是处于矛盾着的统一体之中”的这一基本规律。

矛盾着的事物在一定的条件下又是可以相互转让，方中寓圆，圆中有方，这两种视觉形象为我们认识世界提供了符号化的客观依据。

下面我们来认识一下圆球体的形体结构。

如图1是概括了的圆的形体结构。

图１圆球体圆球体的结构关系，要比方体复杂得多了，为了便于了解我们还是要对圆球体的结构关系加以概括，便于理解其形态构造。

如图2所示，是圆球体基本构造。

图2 圆球体的形体结构圆球体的绘画步骤① 首先画一个正方形，画出对角线,找出一个交点为圆球体的圆心点，通过此圆心点作水平线和垂直线，找出圆球体外轮廓线与正方形相切的四个切点，（图3）。

图3-1 圆球体的绘画步骤一② 然后用“切”的方法渐次地把这个方形由方的形态变为圆的形态。

如图3-2所示，先用短直线逐渐的画出圆形的大体轮廓，再调整成圆形。

图3-2 圆球体的绘画步骤二③ 调整线条，用圆滑曲线将圆修整一下。

用橡皮反复调整，直到感觉圆形画圆了为止，（图3-3）。

图3-3 圆球体的绘画步骤二这样，圆球体的外轮廓就画出来了。

那么如何才能画出圆球体的立体感呢？在画圆球体立体感前，我们首先还要了解一下圆的透视变化，画圆的透视，要借助于正方形的透视关系。

如图4所示，这是几种情况下圆的透视关系。

图4-1 平行透视平面的圆图4-2 成角透视的圆图4-3 平行透视立面的圆画出不同面的圆球体透视图，并找出圆的透视变化。

注：圆的透视画法与图4-3的描绘步骤相同。

圆的透视变化要反复练习，只有熟练掌握以后才能进行圆的立体感表现。

在此基础上，我们再回到图4-3中，要依照圆球体轮廓形形画一个透视的正方形与其相交，具体方法是通过圆的直径，作透视正方形，（图5）。

素描教案（完整篇）素描的的概念学习目的：了解什么是美术，以及素描的概念，了解学习素描的使用工具。

学习重点：美术的概念素描的概念学习过程：美术，是以一定的物质材料，塑造可视的平面或立体形象，以后映客观世界和表达对客观世界的感受的一种艺术形式，因此，美术又称之为“造型艺术”、“空间艺术”。

素描作为培养素描造型能力的最主要手段，已成为学习造型艺术的重要基础。

素描是绘画的一种形式。

如果说绘画是使用一定的物质材料，通过线条、色彩、明暗、透视和空间感的艺术形象，那么从广义来讲，素描则是指“单色”的绘画。

1、什么是素描素描作为人类最古老的一种平面造型方式，可以说是一切图画之母。

关于素描的概念，可以从以下四个方面来认识。

第一，素描是与色彩画相对而言的。

第二，素描是造型的基本功。

第三，素描作为画家艺术创作意图、观念的体现，是为美术创作服务的。

第四，素描作为绘画的一种表现形式，是具有独立审美价值的画种。

综上所述，关于素描的概念可以作如下概括。

素描是一种单色的绘画形式，是培养造型能力的基础；它既是为美术创作收集素材，表现构思（包括工艺美术设计创意）的一种手段，又是具有独立审美价值的画种。

素描按其传统体系，可分为中国写意传统的素描和西方写实传统的素描。

素描按其表现手法，可以分为以线为主要表现手段，注重形体结构研究和表现结构素描；以光影明暗为主要表现手段，注重形体体积塑造和空间感表现的明暗素描；将上述两者综合运用的线面结合的素描。

素描按其功能性质和目的性，可分为基础素描、习作素描和创作素描。

2、学习基础素描的目的要求1、培养艺术的感知能力2、掌握造型的法则与法律3、提高造型的技能技巧树立体积观念，掌握立体描绘的方法和技能掌握正确的观察方法，提高对比例的准确判断力掌握造型语言，提高素描造型的表现力掌握分析综合的方法，提高素描造型的概括力掌握作画程序，学会整体作画的方法学会使用多种素描工具，提高驾驭工具的技能技巧3、素描的工具材料与使用素描的工具材料：铅笔、炭笔、炭精条、木炭条、笔画用纸、皮擦、纸笔。

福建省闽江职业技术学校课时授课计划（2016—2017学年度第 4学期）课程名称：动画素描任课教师：黄菲凡课时授课计划（副页）第页讲授内容和过程方法与指导观看范画。

完成一张素描的基本练习。

1、动画速写的概念。

是以一定的物质材料，塑造可视的平面或立体形象，以后映客观世界和表达对客观世界的感受的一种艺术形式，因此，动画速写又称之为“造型艺术”、“空间艺术”。

2、素描的概念。

素描作为人类最古老的一种平面造型方式，可以说是一切图画之母。

关于素描的概念，可以从以下四个方面来认识。

第一、素描是与色彩画相对而言的。

第二、素描是造型的基本功。

第三、素描作为画家艺术创作意图、观念的体现，是为动画速写创作服务的。

第三、素描作为绘画的一种表现形式，是具有独立审美价值的画种。

综上所述，关于素描的概念可以作如下概括。

素描是一种单色的绘画形式，是培养造型能力的基础；它既是为动画速写创作收集素材，表现构思（包括工艺动画速写设计创意）的一种手段，又是具有独立审美价值的画种。

素描按其传统体系，可分为中国写意传统的素描和西方写实传统的素描。

素描按其表现手法，可以分为以线为主要表现手段，注重形体结构研究和表现结构素描；以光影明暗为主要表现手段，注重形体体积塑造和空间感表现的明暗素描；将上述两者综合运用的线面结合的素描。

素描按其功能性质和目的性，可分为基础素描、习作素描和创作素描。

营造气氛、消除学生对本课知识的陌生感，让学生迅速进入学习状态。

学生回忆曾学过的知识，并仔细观看、讨论图片，进入学习状态。

3、学习基础素描的目的要求培养艺术的感知能力掌握造型的法则与法律提高造型的技能技巧树立体积观念，掌握立体描绘的方法和技能掌握正确的观察方法，提高对比例的准确判断力掌握造型语言，提高素描造型的表现力掌握分析综合的方法，提高素描造型的概括力掌握作画程序，学会整体作画的方法学会使用多种素描工具，提高驾驭工具的技能技巧4、素描的工具材料与使用素描的工具材料：铅笔、炭笔、炭精条、木炭条、笔画用纸、皮擦、纸笔。

圆形透视的画法在素描中最基本的形体是立方体。

素描时，大多是以对三个面所进行的观察方法来决定立方体的表现。

另外，利用面与面的分界线所造成的角度，也能暗示出物体的深度，这就涉及到透视规律。

透视分一点透视（又称平行透视），两点透视（又称成角透视）及三点透视三类。

一点透视就是说立方体放在一个水平面上，前方的面（正面）的四边分别与画纸四边平行时，上部朝纵深的平行直线与眼睛的高度一致，消失成为一点，而正面则为正方形.两点透视就是把立方体画到画面上，立方体的四个面相对于画面倾斜成一定角度时，往纵深平行的直线产生了两个消失点。

在这种情况下，与上下两个水平面相垂直的平行线也产生了长度的缩小，但是不带有消失点.三点透视就是立方体相对于画面，其面及棱线都不平行时，面的边线可以延伸为三个消失点，用俯视或仰视等去看立方体就会形成三点透视。

透视图中凡是变动了的线称变线，不变的线称原线，要记住近大远小，近实远虚的规律。

前面所讲的立方体透视图法适用全部物体，本节就说明一下圆及圆柱体透视，分解如下：一、曲线透视的概念平行透视，成角透视，倾斜透视，我们在研究这三种透视时都是通过直线来描绘，主要是用来研究人为景观的某些空间关系，因而我们又把这三种透视统称为直线形体透视。

而在无限复杂的大自然中，在日常生活中除了直线形体以外，还存在大量的非直线形体，即曲线形体，我们把这种形体透视称为曲线透视。

曲线在一个平面内的叫做平面曲线。

曲线在空间中的叫立体曲线，如我们常见的螺旋线、螺旋楼梯等，这种曲线不常见，因而不作具体研究。

平面曲线和立体曲线又分为规则曲线和不规则曲线。

规则曲线如圆、椭圆、抛物线。

不规则曲线是指无规律的任意曲线，如山、水、云、小路、人物、图案花纹、梯田等，多表现为自然形态，也正因为其毫无规律可循，所以中国山水画的透视才选择散点透视法，这也是一个重要原因。

二、透视圆的特征1、形并非对称的椭圆（图1），AB∠BC,即透视圆.图1前后远近不对称，近的半圆较大，远的半圆较小，画透视圆时，弧线一定要均匀自然，特别是透视圆两端要弯曲光滑，不能太突或太圆。
