电气二次图基础讲解

电气二次图的分类电气二次图的基础知识控制回路由控制开关与控制对象（如断路器、隔离开关）的传送机构及执行（或操作）机构组成。

其作用是对一次设备进行“分”、“合”操作，以满足改变系统运行方式及故障处理的要求。

例如，开关柜的V S1断路器分合闸控制回路。

控制回路分类1、按照自动化程度划分：手动控制和自动控制；2、按照控制距离划分：就地控制和远方控制；3、按照控制方式划分：分散控制和集中控制；4、按照操作电源性质划分：直流控制和交流控制；5、按照操作电源电压和电流划分：强电控制和弱电控制。

强电控制采用较高的电压（110V，220V）和较大电流（交流5A），弱电控制采用较低的电压（直流60V以下）和较小的电流（交流0.5-1A）。

信号回路由信号发送机构、传送机构和信号继电器等构成。

其作用是准确、及时地反映相应一、二次设备的工作状态，为运维人员提供操作、调节和处理故障的可靠依据。

例如，开关柜信号灯指示回路。

信号回路分类1、按照信号性质分：事故信号、预告信号、指挥信号和位置信号；2、按照信号显示方式分：灯光信号和音响信号；3、按照信号复归方式分：手动复归和自动复归。

测量回路由各种测量仪表及其相关回路组成。

作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况。

分析电能质量、计算经济指标、了解系统潮流等主要依据。

调节回路根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

继电保护和自动装置回路自动判断一次设备的运行状态，在系统发生故障或异常运行时，自动跳开断路器（切除故障）或发出异常运行信号，故障或异常消失后，快速投入断路器，恢复系统正常运行。

操作电源系统由电源设备和供电网络组成。

直流、交流电源系统。

其作用主要是给控制、保护、信号等回路提供工作电源与操作电源。

■电气二次图中的常见元器件■常用电气图形符号■常用电气图形说明：图纸一般配有设备表。

不同图纸，符号不一定完全正规，以实际图纸为准！■电气二次图的识读原理图原理图：用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）电气联系及工作原理的电气回路图。

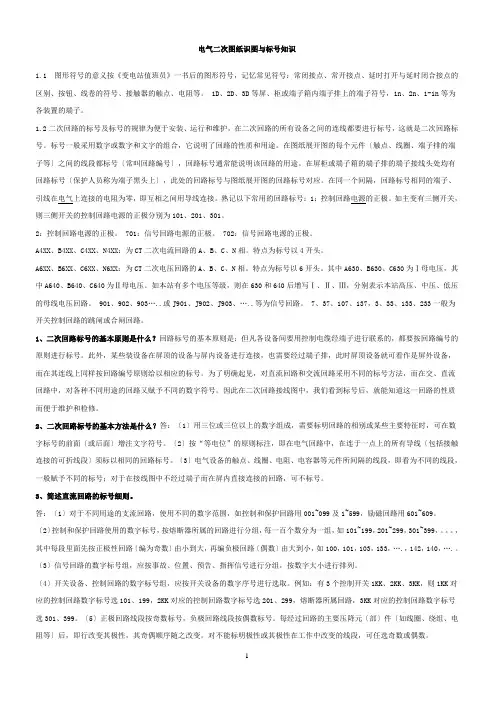

电气二次图纸识图与标号知识1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。

1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。

1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。

标号一般采用数字或数字和文字的组合，它说明了回路的性质和用途。

在图纸展开图的每个元件〔触点、线圈、端子排的端子等〕之间的线段都标号〔常叫回路编号〕，回路标号通常能说明该回路的用途。

在屏柜或端子箱的端子排的端子接线头处均有回路标号〔保护人员称为端子黑头上〕，此处的回路标号与图纸展开图的回路标号对应。

在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。

熟记以下常用的回路标号：1：控制回路电源的正极。

如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。

2：控制回路电源的正极。

701：信号回路电源的正极。

702：信号回路电源的正极。

A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。

特点为标号以4开头。

A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。

特点为标号以6开头。

其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。

如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。

901、902、903…..或J901、J902、J903、…..等为信号回路。

7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。

1、二次回路标号的基本原则是什么？回路标号的基本原则是：但凡各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。

二次回路图的逻辑性很强在绘制时遵循着一定的规律,看图时若能抓住此规律就很容易看懂。

尤其是对比较复杂的继电保护装置的展开图(如距离保护、高频保护等),每一套保护装置由几十只继电器构成,把这些继电器按着一定的逻辑及标准的符号,用线连接在一起,回路是很复杂的。

但只要我们遵循下面介绍的看图方法就能阅读这些图纸。

阅读前首先应弄通该张图纸所绘制的继电保护装置的动作原理及其功能和图纸上所标符号代表的设备名称,然后再看图纸。

看图的要领可归纳为下述的顺口溜:“先交流,后直流;交流看电源,直流找线圈;抓住触点不放松,一个一个全查清。

”二次回路主要是指对一次设备的工况进行监测、控制、调节、保护的二次设备，按照一定的要求连接在一起构成电路，称之为二次回路。

描述二次回路的图纸称为二次回路图。

二次回路一般包括：控制回路、信号回路、测量回路、自动装置回路等。

由于二次回路图的逻辑性很强，并且是按一定规律绘制，故看图时要抓住此规律才能比较容易看懂。

看图的要领可归纳为下述的顺口溜：先看一次，再看一次；看完交流看直流；交流看电源、直流找线圈；线圈对应查触头，触头练成一条线；上下左右顺序看，屏外设备接着连。

下面就具体来看一下电气二次回路看图的要领：1、先看一次后看二次：一次：断路器、隔离开关、电流、电压互感器、变压器等。

了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。

2、看完交流看直流：先看二次图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"，一般交流回路较简单。

3、交流看电源，直流找线圈：交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。

如何看二次回路图在电力系统中，二次设备的重要性是不言而喻的。

能快速、有效地将电气二次回路图做到一目了然，是运行人员必备的基本功之一，也是分析二次回路异常或故障的基础能力。

一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。

由这些设备连接在一起构成的电路，称之为一次接线或称主接线。

二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。

这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。

描述二次回路的图纸称为二次接线图或二次回路图。

二、二次回路的分类二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。

按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。

按不同的绘制方法可分为：原理图、展开图、安装图。

根据二次回路图各部分不同的特点和作用，绘制不同的图。

1. 按电源性质区分：1)交流电流回路---由电流互感器（CT）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。

如：图1为交流电流回路（厂房6kV馈线保护控制信号图）。

2)交流电压回路---由电压互感器（PT）二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。

如：图2为交流电压回路（厂房6kV馈线保护控制信号图）。

图1交流电流回路（厂房6kV馈线保护控制信号图）图2交流电压回路（厂房6kV馈线保护控制信号图）3)直流回路---设备控制、操作、保护、信号、事故照明等全部回路。

如：图3为直流回路（厂房6kV馈线保护控制信号图）。

图3直流回路（厂房6kV馈线保护控制信号图）2. 按用途区分：1)控制回路---由控制开关与控制对象（如断路器、隔离刀闸）的传递机构、执行（或操作）机构组成。

断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。

这里以某变电站控制回路图为例，简要说明看图的基本方法。

完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。

完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。

按照上述顺序联接。

下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。

图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。

图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。

如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。

跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。

图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。

合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。

SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。

图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。

一个是防跳回路中的电压保持线圈，其主要作用是在继电器动作后能可靠地自保持。

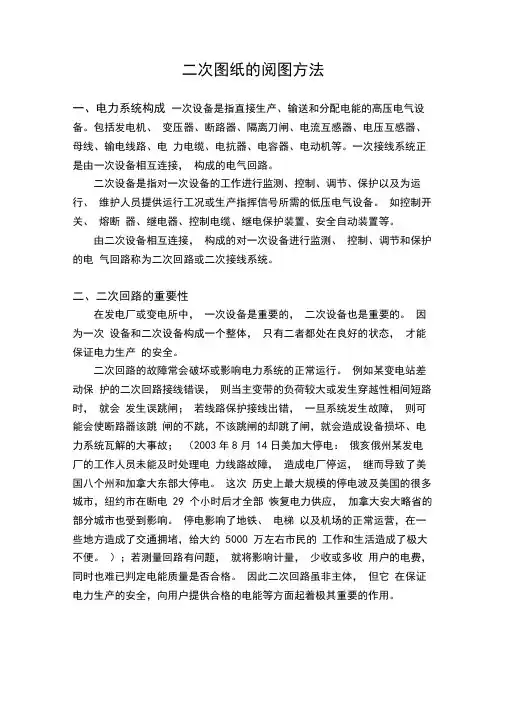

二次图纸的阅图方法一、电力系统构成一次设备是指直接生产、输送和分配电能的高压电气设备。

包括发电机、变压器、断路器、隔离刀闸、电流互感器、电压互感器、母线、输电线路、电力电缆、电抗器、电容器、电动机等。

一次接线系统正是由一次设备相互连接，构成的电气回路。

二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

如控制开关、熔断器、继电器、控制电缆、继电保护装置、安全自动装置等。

由二次设备相互连接，构成的对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。

二、二次回路的重要性在发电厂或变电所中，一次设备是重要的，二次设备也是重要的。

因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的安全。

二次回路的故障常会破坏或影响电力系统的正常运行。

例如某变电站差动保护的二次回路接线错误，则当主变带的负荷较大或发生穿越性相间短路时，就会发生误跳闸；若线路保护接线出错，一旦系统发生故障，则可能会使断路器该跳闸的不跳，不该跳闸的却跳了闸，就会造成设备损坏、电力系统瓦解的大事故；（2003年8月14日美加大停电：俄亥俄州某发电厂的工作人员未能及时处理电力线路故障，造成电厂停运，继而导致了美国八个州和加拿大东部大停电。

这次历史上最大规模的停电波及美国的很多城市，纽约市在断电29 个小时后才全部恢复电力供应，加拿大安大略省的部分城市也受到影响。

停电影响了地铁、电梯以及机场的正常运营，在一些地方造成了交通拥堵，给大约5000 万左右市民的工作和生活造成了极大不便。

）；若测量回路有问题，就将影响计量，少收或多收用户的电费，同时也难已判定电能质量是否合格。

因此二次回路虽非主体，但它在保证电力生产的安全，向用户提供合格的电能等方面起着极其重要的作用。

三、常见的二次接线图种类发电厂及变电站的二次接线图数量很多，常见的二次接线图有三种形式，即为原理接线图、展开接线图、安装接线图。

电气二次接线图和基础原理图详解简介电气二次接线图和基础原理图是电气工程中常见的图形表示方法，用于描述电气设备及其电路之间的连接关系和基础原理。

本文将详细介绍电气二次接线图和基础原理图的概念、作用、常见符号和绘制方法。

电气二次接线图概念电气二次接线图是一种用于表示电气设备及其电路的图形化工具。

它通过符号和线路连接的方式，清晰地展示了各个电气设备之间的连接关系。

电气二次接线图通常用于低压电气系统的设计、维护和故障排除。

作用电气二次接线图有以下几个重要作用：1. 展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

2. 方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

3. 便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

常见符号在电气二次接线图中，有一些常见的符号被广泛使用。

以下是一些常见的符号及其代表的设备或元件：- 点线：代表连接的点，通常表示电气设备之间的连接点。

- 水平直线：表示电路的导线或连接线。

- 竖直直线：表示电路中的断路器、开关等设备。

- 箭头：表示电流的流向。
