《61欧姆定律》习题课

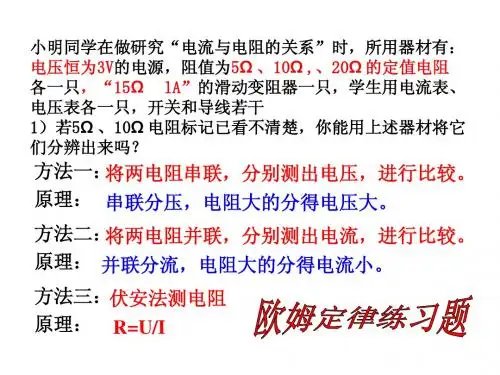

欧姆定律知识练习题及详细解析【典型例题】类型一、探究电流与电压、电阻的关系1.某小组在探究电流与电压关系时，得到的实验数据如下表：R=10Ω电压U/V 2 4 6电流I/A 0.2 0.4 0.6(1) 分析数据发现：在______时，______跟______成______(填“正”或“反”)比。

(2)在坐标纸上画出U-I关系图。

(3) 在本实验中，滑动变阻器的作用除了保护电路外，主要是__________________。

【思路点拨】本题是物理课上常用的控制变量法，注意不变量，也就是在一定的前提下，还要注意电压和电流的因果关系，所以在表达时需注意。

【答案】(1)电阻一定；导体中的电流；导体两端的电压；正；(2) 如图所示；(3)改变定值电阻两端的电压【解析】(1)注意：在回答结论时一定要说上前提条件即电阻不变。

由表格可知电流改变的倍数与电压改变的倍数相等，即正比例关系。

在结论中一定要说电流与电压成正比，而不能说反。

这是因为有电压才有电流，电压是因，电流是果，因此结论一定要说电阻一定时，电流和电压成正比。

(2)做图时，在坐标上描出对应的点连线即可以。

因为电压若为0，电流也为0，所以该图象过原点。

【总结升华】本题的主要意图是考查描点作图法、分析实验结论的能力以及滑动变阻器在电路中的作用．举一反三：【变式】（2014•大港区二模）某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图所示电路，在a、b两点间分别接入定值电阻R1、R2，R1＞R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U-I 关系图象，图中能正确反映两个电阻大小关系的是（）【答案】B2. 小明同学，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。

电阻 5 6 1120 3（1）分析表中的数据，可以得出的结论【答案】（1）电压一定时，通过导体的电流与导体的电阻成反比（2）调节R′的阻值，保持电阻R两端电压不变【解析】（1）从表中的数据知在电压不变时，电阻增大到原来的几倍，电流就减小到原来的几分之一。

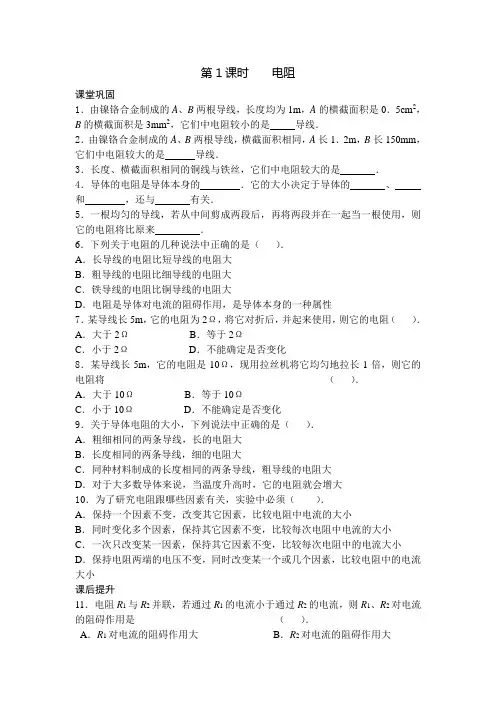

第1课时电阻课堂巩固1．由镍铬合金制成的A、B两根导线，长度均为1m，A的横截面积是0．5cm2，B的横截面积是3mm2，它们中电阻较小的是导线．2．由镍铬合金制成的A、B两根导线，横截面积相同，A长1．2m，B长150mm，它们中电阻较大的是导线．3．长度、横截面积相同的铜线与铁丝，它们中电阻较大的是．4．导体的电阻是导体本身的．它的大小决定于导体的、和，还与有关．5．一根均匀的导线，若从中间剪成两段后，再将两段并在一起当一根使用，则它的电阻将比原来．6．下列关于电阻的几种说法中正确的是（）．A．长导线的电阻比短导线的电阻大B．粗导线的电阻比细导线的电阻大C．铁导线的电阻比铜导线的电阻大D．电阻是导体对电流的阻碍作用，是导体本身的一种属性7．某导线长5m，它的电阻为2Ω，将它对折后，并起来使用，则它的电阻（）．A．大于2ΩB．等于2ΩC．小于2ΩD．不能确定是否变化8．某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）．A．大于10ΩB．等于10ΩC．小于10ΩD．不能确定是否变化9．关于导体电阻的大小，下列说法中正确的是（）．A．粗细相同的两条导线，长的电阻大B．长度相同的两条导线，细的电阻大C．同种材料制成的长度相同的两条导线，粗导线的电阻大D．对于大多数导体来说，当温度升高时，它的电阻就会增大10．为了研究电阻跟哪些因素有关，实验中必须（）．A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小C．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小D．保持电阻两端的电压不变，同时改变某一个或几个因素，比较电阻中的电流大小课后提升11．电阻R1与R2并联，若通过R1的电流小于通过R2的电流，则R1、R2对电流的阻碍作用是（）．A．R1对电流的阻碍作用大B．R2对电流的阻碍作用大C．R1和R2对电流的阻碍作用一样大D．大小关系无法判断12．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是_______，最小的是___________．13．某同学在温度一定的条件下，做“探究影响导体电阻大小的因素”的活动，采用了控制变量的方法，下表给出了实验中所用到的导体情况．（1）选择B、E导体进行对比，是为了探究导体电阻大小与__________的关系；（2）为了探究导体电阻与横截面积的关系，应选择的两根导体是D和______(选填导体的代号)．（3）以上方法在研究物理问题时经常用到，被称为控制变量法．试根据学过的物理知识再列出一例用这种方法研究的问题：__________________．（4）一般说来，所有物体都有电阻．探究过程中，有同学提出猜想：电阻还可能跟温度有关．请用一个废灯泡的灯芯（图1）设计一个实验来研究这个问题，要求：①说出方法．图1②画出电路图．第2课时变阻器课堂巩固1．如图1所示的电路，AB是一段电阻丝，当导线夹由A向B移动的过程中，接入电路的电灯亮度将（）．A．变亮B．变暗C．不变D．无法判断是否变化2．如图2是连入电路的两只相同的电阻箱，甲图连入电路的阻值为Ω；乙图连入电路的阻值是Ω，这种电阻箱连入电路的最大阻值是Ω．图1 图23．下列用电器中，不需要变阻器的是 （ ）A ．普通家用的白炽电灯B ．电视机或收音机C ．无级调光书写台D ．调温电熨斗4．在图3所示的滑动变阻器的四种接法中，当滑片P 向左滑动时，电阻变大的是 （ ）．5．一个滑动变阻器铭牌上标有“50Ω 1．5A ”的字样它的意义是（ ）． A ．电阻的最小值是50Ω，允许通过的最大电流是1．5A B ．电阻的最小值是50Ω，允许通过的最小电流是1．5A C ．电阻的最大值是50Ω，允许通过的最小电流是1．5A D ．电阻的最大值是50Ω，允许通过的最大电流是1．5A 6．某班同学做“用滑动变阻器改变电流”的实验，电路如图4所示．（1）连接实物时，开关应当 ，滑片P 应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，这可能是 ． 课后提升7．若将如图5所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P 向D 端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）A ．A 和DB ．C 和B C ．B 和D D ．A 和B8．关于滑动变阻器和电阻箱的下列说法中，正确的是 （ ） A ．它们都能任意连续改变接入电路的电阻大小图3图 4图5B ．它们都能显示接入电路的电阻大小C ．它们都是靠改变导线的粗细来改变电阻的D ．它们都能逐渐改变所在电路的电流大小9．变阻器在生产技术上有广泛的应用，调节电视机和收录机音量大小的电位器就是一种 ．剧场里的照明灯是利用改变接入电路中的______________来改变通过灯泡的____________，从而达到逐渐改变灯泡亮度的目的，接入电路中的电阻越大，灯泡两端的电压就越____________________． 10．一只灯泡的灯丝断了，灯丝接好后仍能使用，但灯泡的亮度要比原来____________，这是因为灯丝的电阻比原来____________，通过灯丝的电流比原来____________．11．如图6所示是一种自动测定油箱内油面高度的装置．（1）图中虚线框内的装置相当于简单机械中的_____________；（2）图中R 是电学中的什么元件_ ___； （3）油量表是用______________表改装的； （4）当油箱中的浮标向上运动时，R 的电阻值将 ，对电流的阻碍作用将 ，此时电路中的电流将 ．(选填“增大”或“减小”)．第3课时 欧姆定律（一）课堂巩固1．我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）用笔线连接电路（图2）．在研究电流跟电压的关系时，应保持 不变，移动变阻器的滑片，改变电阻R 两端的 ，测出相应的 ．在研究电流跟电阻的关系时，应保持 不变，改变 ，测出相应的 ．2．下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：图6D 图2分析表1数据，可得出结论 ； 分析表2数据，可得出结论 ． 3．下列说法中正确的是（ ）． A ．电流跟电压成正比 B ．电流跟电阻成反比C ．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D ．在导体两端电压一定时，导体中的电流跟导体的电阻成正比4．由欧姆定律R U I = 推得IUR =，下列说法中正确的是（ ）．A ．导体的电阻与导体两端电压成正比B ．导体的电阻与通过导体的电流成反比C ．导体的电阻是导体本身的属性，等于电压与电流的比值D ．以上说法都不对5．一个灯泡的灯丝的电阻是4Ω，当它两端的电压是2．8V 时，求通过灯泡的电流是多少？6．通过一个电阻器的电流是0．4A ，电阻器的电阻是90Ω，求它们两端的电压是多大？课后提升7．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（ ）． A ．R 甲>R 乙 B ．R 甲=R 乙 C ．R 甲<R 乙 D ．无法判定8．当导体两端电压为10V 时，通过导体的电流为500mA ，那么导体两端电压为2V 时，导体的电阻是（ ）． A ．0．004Ω B ．0．02Ω C ．4Ω D ．20Ω9．在研究“电流跟电压、电阻的关系”的实验时，可以用变阻箱和滑动变阻器配合实验，如图3所示．我们先使电阻箱R 的电阻取某一值，多次改变滑动变阻器的阻值，记录每一次的 和相应的电流值，得到当电阻不变时，电流跟 成正比的关系；然图3后多次改变电阻箱R 的电阻，调节滑动变阻器的滑片，使每次 保持不变，记录每次电阻箱R 的阻值和相应的 值，得到电流跟 成反比的关系．10．一段导体两端的电压是2V 时，导体中的电流是0．2A ，如果电压增大到9V 时，导体中的电流变为多大？11．一只电阻器两端的电压从3V 增加到3．8V 时，通过该电阻器的电流增加了0．2A ，则该电阻是多少？第4课时 欧姆定律的应用（一）--伏安法测电阻课堂巩固1．将6V 的电压加在用电器两端时，通过的电流是0．2A ，该用电器的电阻是 Ω；将3V 的电压加在同一用电器两端时，通过电路的电流是 A ，用电器的电阻是 Ω；如果用电器两端的电压为零，该电阻的阻值是 Ω．2．在图1的方框内画出伏安法测电阻的电路图，并根据电路图连接电路．在连接电路图时开关应处于 状态，滑动变阻器的滑片应位于 （填A或B ）端，这主要是为了避免电路中的 过大，而烧坏电路中的有关元件．在伏安法测电阻的实验中，利用R ＝U ／I 计算出各次的电阻值．但算出的结果往往是不同的，这属于实验中的，是不可避免的，采取多次测量取平均值的办法可以 ． 3．某同学用伏安法测一只小灯泡的电阻，请你回答该同学在实验中遇到的问题：(1)灯泡的亮度在他看来是正常时，他停止了对滑动变阻器的调节，并细心地观察电流表，发现电流表的示数在缓慢地变小，你认为出现这种现象的原因是．(2)后来他又调节滑动变阻器，一不留神灯泡熄灭了(灯丝烧断了)．这时他观察到两电表的示数情况将是( )．图1A．两电表示数都为零B．电流表有示数，电压表示数为零C．两电表的示数都不为零D．电流表示数为零，电压表有示数且比原来大4．某同学做伏安法测电阻的实验时，无论怎样移动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时（）．A．一定是电压表已损坏，应立即断开关B．一定是电流表与电源两极直接相连，应立即断开开关C．可能是电压表发生了故障，而电流表既未接错也未损坏D．可能是电流表与电压表接成了串联电路课后提升5．在图2所示的电路中，当开关S闭合后，电压表V1和V2示数相同，发生的故障是（）．A．灯L1的灯丝断了 B．灯L2的灯丝断了C．开关S处断路 D．L1两接线柱短路6．如图3所示的电路中，电源电压不变，当开关闭合，滑动变阻器的滑片向左移动时（）．A．电流表示数减小，电压表示数不变B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数减小D．电流表示数增大，电压表示数减小7．如图4所示的电路，电源电压为6V，电灯L1上的电压为1．5V，则电压表的示数（）．A．1．5V B．4．5VC．6V D．7．5V图2图3图4图58．设计电路．要求：L 1和L 2串联，电流表测L 1的电流，电压表测L 2两端的电压，滑动变阻器控制电路中的电流不超过0．5A ．在虚框内画出电路图，并用铅笔线代替导线将图5中的元件连接起来．第5课时 欧姆定律的应用（二）--电阻的串联（一）课堂巩固1．串联电路的总电阻等于 ，写成数学表达式是 ；串联电路中的电流 ，写成数学表达式是 ；串联电路的总电压等于 ，写成数学表达式是 ．2．几个导体串联起来总电阻比其中任何一个导体的电阻都 ，因为导体的串联相当于增加了导体的 ． 3．阻值为10Ω的电阻R 1与阻值为25Ω的电阻R 2串联后的总电阻是 ．若通过R 1的电流为0．2A ，则通过电阻R 2的电流是 ，R 2两端的电压是 ． 4．R 1与R 2串联后的总电阻为350Ω，已知电阻R 1=170Ω，则电阻R 2= Ω． 5．电阻R 1、R 2串联在电路中，已知R 1∶R 2=3∶2，则通过两电阻的电流之比I 1∶I 2= ，电阻两端的电压之比U 1∶U 2= ．6．R 1=5Ω，R 2=10Ω，串联后接到6V 的电源上，则R 1两端的电U 1为 ，R 2两端的电压U 2为 ，U 1∶U 2= ．7．电阻R 1=30Ω，与电阻R 2串联后总电阻为90Ω，则电阻R 2为 Ω． 8．粗细相同的两根铝导线，长度关系是L 1＞L 2，串联接入电路后，其电流和两端电压的关系是（ ）．A ．I 1＞I 2，U 1＜U 2B ．I 1＜I 2，U 1＞U 2C ．I 1=I 2，U 1＞U 2D ．I 1=I 2，U 1＜U 29．串联电路随着用电器的个数增加，其总电阻（ ）． A ．变大 B ．变小C ．不变D ．无法判断10．如图1，R 1=6Ω，U 2=3V ，总电压为7V ，求：R 2为多大？11．如图2，R 1=2Ω，R 2=3Ω，电压表的示数为1V ． 求：R 2两端的电压和电源电压．课后提升12．如图3所示的电路，电压U 为24V ，电流表的示数为1．2A，电压表的图2图1示数为6V ，则电阻R 1阻值为 Ω．13．电阻R 1和R 2串联后的总电阻是1．5k Ω，接入电路后，R 1两端的电压为6V ，R 2两端的电压为3V ，则R 1的阻值是 Ω．14．如图4所示，已知R 1=6Ω，U ∶U 2=4∶1，则R 2的阻值是 Ω， U 1∶U 2= ．15．如图5所示的电路，R 1的阻值为10Ω，电流表的示数为0．4A ，电压表的示数为3．2V ．求：R 1两端的电压，R 2的阻值及电源电压．16．如图6，U 1=6V ，U =10V ，通过R 1的电流是0．4A ，求：R 1、R 2的阻值．17．如图7所示的电路，电源电压为20V ，R 1=25Ω，电流表的示数为0．25A ，求R 2的阻值和电压表的示数．第6课时 欧姆定律的应用（三）--电阻的串联（二）课堂巩固1．如图1所示，小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V ．如果电源电压为4V ，要使小灯泡正常发光，应串联一个变阻器分去电压 V ，并控制电路中的电流为 A ，调节滑动变阻器的阻值为 Ω．图5图6图3图4图72．如图2所示，电流表的示数是0．3A ，灯泡L 的电阻为3Ω，整个电路的电阻为30Ω，那么，灯泡两端的电压为 V ，电压表的示数是 V ． 3．将电阻R 1、R 2串联在电路中，已知：R 1=3R 2，总电压为4V ，则R 1两端的电压为 （ ）．A ．4VB ．3VC ．2VD ．1V 4．两根长度相同，粗细不同的锰铜丝，把它们串联在电路中，则（ ）．A ．粗的电流大，且电压也大B ．细的电流大，且电压也大C ．粗的、细的电流一样大，但细的电压大D ．粗的、细的电流一样大，但粗的电压大5．一段导体的电阻增加3Ω后，接在原电源上，发现通过该导体的电流是原来的4/5，则该导体原来的阻值是多少？6．如图3所示的电路，R 1=20Ω，变阻器R 2的阻值范围为0～40Ω，当变阻器滑片P 移至变阻器的中点时，电流表的示数为0．5A ，那么当变阻器滑片P 移至阻值最大位置时，电流表的示数多大？课后提升7．如图4所示的电路中，当变阻器的滑片在向右移动过程中，变阻器连接入电路的阻值将 ，电路中的电流将 ，电阻R 1两端的电压将 ．（填“变大”、“变小”或“不变”）图3图4图5图6图1图28．如图5所示当滑动变阻器的滑片自左向右移动的过程中，电路的总电阻、电流表示数和电压表示数的变化情况分别是（）．A．变小、变大、不变 B．不变、变大、变小C．变大、变小、变小 D．变大、变大、变大9．如图6所示的电路，移动滑片P，使电压表的示数由U1变化到U2，已知U1∶U2=5∶2，则滑动变阻器滑片移动前后，通过电阻R的电流之比为（）． A．5∶2 B．2∶5C．1∶1 D．无法判断10．将电阻R1和R2组成串联电阻，R1∶R2=3∶1，如果电路两端的总电压是12V，那么R1两端的电压是（）． A．4V B．3V C．8V D．9V11．某用电器R1上标有“10Ω 3A”，另一用电器R2上标有“50Ω 1．5A”，串联后接到电源上，为了使其中一个用电器正常工作，电源电压应不超过何值？12．如图7，R1=10Ω，R2是阻值为0～40Ω的变阻器，电源电压为12V．当P 在B端时，电压表的示数多大？当P在AB中点时，电流表、电压表的示数各多大？第7课时欧姆定律的应用（四）--电阻的并联（一）课堂巩固1．导体串联后相当于增加了导体的，因此导体串联后总电阻；导体并联后相当于增加导体的，导体并联后总电阻．2．一根粗细均匀的电阻线，阻值为R，将其用拉丝机均匀拉长为原来的2倍，再将其对折，则它的电阻值 R．（填“＞”，“＜”或“=”）3．现有20Ω的电阻若干，实验时需要用5Ω的电阻一只，应用只20Ω的电阻联；若需要80Ω的电阻一只，应用只20Ω的电阻联．4．电阻R1=1Ω，R2=24Ω，把它们并联后的总电阻（）．A．一定大于24Ω， B．大于1Ω，小于24Ω图7C．一定小于1Ω D．可能等于1Ω5．并联电路，随着并联支路数目增加，其总电阻将（）．A．变大 B．变小C．不变 D．无法判断6．串联后的总电阻为10Ω的两个电阻，并联后可能的最大总电阻是（）． A．2．4Ω B．2．5ΩC．5Ω D．1．25Ω7．n个阻值相同的电阻，串联的总电阻与并联后的总电阻之比（）． A．n:1 B．n2:1 C．1:n D．1:n28．如图1，R1=5Ω，R2=20Ω，已知干路中的电流是0．5A，求电路两端的电压和通过电阻R1的电流．9．仍然看图1，若电路两端的电压是9V，I=0．2A，I1=0．15A．求：R1、R2的阻值．课后提升10．现有阻值分别是2Ω，5Ω，8Ω和20Ω的电阻各一个，要获得4Ω的电阻可以将的电阻联；如果要获得10Ω的电阻，则应将的电阻联．11．如图2所示的电路中，电流表的读数：A1为0．12A，A2为0．08A，A3为0．1A，电压表的示数为2．8V．由此可知干路中的电流是 A；灯L1两端的电压为 V，灯L2两端的电压为 V．12．如图3所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是（）．A．V1增大，V2减小，A减小图3图4图2图1B ．V 1增大，V 2减小，A 增大C ．V 1减小，V 2增大，A 增大D ．V 1减小，V 2增大 A 减小13．如图4所示，R 1=R 2=10Ω，则A 、B 间的总电阻是 （ ）． A ．5Ω B ．10Ω C ．20Ω D ．0Ω 14．如图5，电源电压是18V ，R 1=60Ω，R 2=10Ω，I 1=0．2A ． 求：I 2和I 分别是多大？15．一段电阻两端的电压是4V 时，通过它的电流是0．2A ，如果在它两端再并联上阻值为R 的电阻时，干路中的电流增加了0．4A ，那么电路的总电阻R 总和R 的阻值各是多大？第8课时 欧姆定律的应用（五）--电阻的并联（二）课堂巩固1．把R 1与R 2并联后接在电源上，当R 1减小时，其总电阻（ ）． A ．一定减小 B ．一定增大C ．可能会增大D ．可能会减小2．把两根长度相同粗细不同的镍铬合金线连接在电路中，若通过它们的电流相等，则它们的连接方式是 （ ）． A ．一定是串联 B ．一定是并联 C ．可能是串联，也可能是并联 D ．无法判断3．如图1所示的电路，R 1=2R 2，电流表在A 、B 两处测得的电流分别为I A 和I B ，则 （ ）．A ．I A =21IB B ．I A =31I B C ．I A =32I B D ．I A =I B4．如图2：R 1=10Ω，R 2=20Ω，S 断开时，电流表的示数为0．6A ．求S 闭合时电流表的示数．图5 图1图2 图3 图45．如图3，电源电压4V ，R 1=R 2=4Ω，R 3=2Ω．电流表A 1、A 2、A 3的示数分别是多少？6．如图4所示的电路，R 1=2Ω，R 2=6Ω，开关闭合后，电流表的示数为4．8A ，求：（1）电路的总电阻；（2）电阻R 1、R 2两端的电压之比；（3）通过R 1、R 2的电流之比；（4）电源电压课后提升7．如图5所示的电路，电流表A 1与电流表A 2的读数之比是5:2，则两个电阻R 1与R 2之比是 （ ）．A ．2:5B ．5:2C ．3:2D ．2:38．如图6所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将 （ ）．A ．不变B ．增加到2AC ．减少到1/2AD ．增加到4A9．将电阻R 1、R 2并联后接到某电源上，干路中的电流为I ，则（ ）．A ．R 1中的电流为I R R R 212+B ．电源电压为（2111R R +）I C ．R 2上的电压为IR 2 D ．R 1、R 2上的电压之比为R 2:R 110．如图7所示，R 1为0～200Ω的变阻器，R 2=50Ω，电源电压为20V ，电流表的量程A 1是0～0．6A ，电流表A 2的量程是0～3A ．合上S ，当滑动变阻器的滑片位于R 1的中点时， （1）通过R 1的电流是多少？（2）为了使两表都不损坏，R 1连入电路的电阻只能在什么范围内变化？图5图6图7的示数为9V．求（1）求电源电压和R1的阻值；（2）当S断开时，电压表的示数为6V，电流表的示数为1A，R2的阻值是多大？图8。

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

欧姆定律（一）1.研究同一导体中的电流与它两端电压的关系时，要保持电阻不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；滑动变阻器的作用是改变电路中的电流。

该实验的结论是_导体的电阻不变时，通过导体的电流和它两端的电压成正比_。

2.研究相同电压下不同导体中电流与它的电阻的关系时，要保持电压不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；教材P81图4.5.1中滑动变阻器的作用是保持电阻R两端的电压不变。

实验过程中要更换不同的电阻做实验。

该实验的结论是导体两端的电压不变时，通过导体的电流和它的电阻成反比。

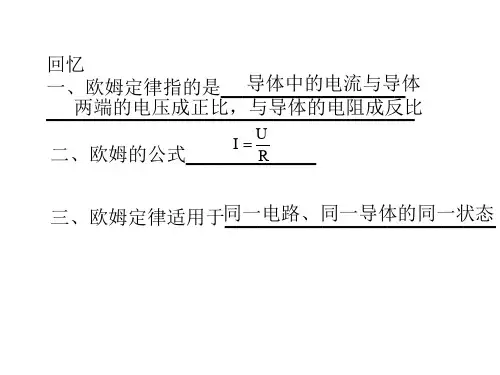

3.德国物理学家欧姆，在大量实验事实的基础上得出了一段电路中电流与电压和电阻关系的重要结论：一段导体中的电流与该段导体两端的电压成正比，与该段导体的电阻成反比。

其数学表达式为I=U/R。

考法1伏安法测电阻例1.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（B）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化变式冲关1.如图所示，电源电压保持不变，滑动变阻器上均标有“2A20Ω”字样，通过哪几个电路图可测出RX的阻值（A）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙考法2 欧姆定律例2.根据欧姆定律，下列说法正确的是（C）A．导体的电阻与电压成正比，与电流成反比B．导体两端电压越大，这段导体的电阻就越大C．导体两端电压越大，通过这段导体的电流越大D．通过导体的电流越大，这段导体的电阻就越小变式冲关2.一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I﹣U图像，由图像可判断这两个电阻（B）A．R甲＜R乙B．R甲＞R乙C．R甲＝R乙D．无法判定☆基础训练1．在学过欧姆定律后，同学们有以下认识，其中正确的是（A）A．电阻中有电流时它两端一定有电压B．欧姆定律揭示了导体中的电压与电流、电阻的关系C．当电阻一定时，导体的电压与电流成正比D．根据欧姆定律的变形公式R＝可知：导体的的电阻随电压和电流的变化而变化2．关于电流、电压、电阻的关系，下列说法正确的是（A）A．导体的电阻是导体本身的性质，与电压、电流无关B．导体中有电流通过时，它两端不一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．在电压一定时，导体的电阻跟通过导体的电流成反比3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

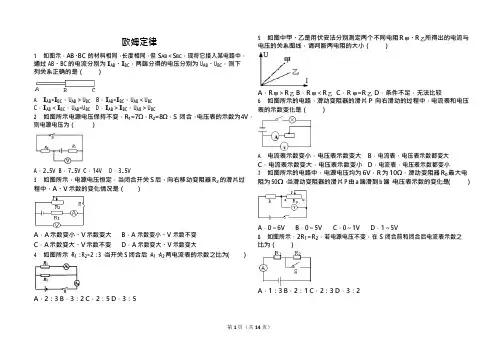

欧姆定律1.如图示，AB、BC 的材料相同，长度相同，但 S AB＜S BC，现将它接入某电路中，通过A B、B C的电流分别为I A B、I B C，两端分得的电压分别为U A B、U B C，则下列关系正确的是（）A.I A B=I B C，U A B＞U B C B．I A B=I B C，U A B＜U B CC．I A B＜I B C，U A B=U B C D．I A B＞I B C，U A B＞U B C2.如图所示电源电压保持不变，R1=7Ω，R2=8Ω，S 闭合，电压表的示数为4V，则电源电压为（）A．2.5V B．7.5V C．14V D．3.5V3.如图所示，电源电压恒定，当闭合开关 S 后，向右移动变阻器 R2的滑片过程中，A、V 示数的变化情况是（）A．A 示数变小、V 示数变大B．A 示数变小、V 示数不变C．A 示数变大、V 示数不变D．A 示数变大、V 示数变大4.如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为（）A．2：3 B．3：2 C．2：5 D．3：55.如图中甲、乙是用伏安法分别测定两个不同电阻 R 甲、R 乙所得出的电流与电压的关系图线，请判断两电阻的大小（）A．R 甲＞R 乙B．R 甲＜R 乙C．R 甲=R 乙D．条件不足，无法比较6.如图所示的电路，滑动变阻器的滑片 P 向右滑动的过程中，电流表和电压表的示数变化是（）A.电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小7.如图所示的电路中，电源电压均为 6V，R 为10Ω，滑动变阻器 R0最大电阻为50Ω，当滑动变阻器的滑片P由a端滑到b端，电压表示数的变化是（）A．0～6V B．0～5V C．0～1V D．1～5V8.如图所示，2R1=R2，若电源电压不变，在 S 闭合前和闭合后电流表示数之比为（）A．1：3 B．2：1 C．2：3 D．3：29.如图电路中，R1=6Ω，R2=12Ω．闭合开关 S 后，电流表 A1 与 A2 读数之比为（）A．1：3 B．1：2 C．2：3 D．3：210.如图所示的两个电路中，电源电压相等，闭合开关 S，当滑动变阻器的滑片 P 都向右滑动时，灯泡 L1、L2 的亮度变化是（）A．L1、L2 都变亮B．L1、L2 都变暗C．L1 变亮，L2 变暗D．L1 变暗，L2 的亮度不变11.如如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开 S2，闭合 S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大12．如图所示电路中，电源电压为4.5V，且保持不变，闭合开关S后，电压表的示数为 3V，则（）A．小灯泡两端的电压为3V B．小灯泡两端的电压为1.5VC．向右移动滑片 P，电流表示数变大 D．向右移动滑片 P，电压表示数变小13.如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片 P 在中点，闭合开关 S，三只电表均有示数．当滑片 P 向左移动时，下列说法正确的是（）A．若电阻串联．①、③是电压表，则表②示数变大B．若电阻串联，①、③是电压表，则表②示数不变C．若电阻并联，①、③是电流表，则表②示数变小D．若电阻并联，①、③是电流表，则表②示数变大14.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合 S、S1 时 L0 和 L1 都呈暗红色；当只闭合 S、S2 时，L0 正常发光，L2 不发光．由此可以确定（）A．L1 灯头断路B．L1 灯头短路C．L2 灯头短路D．L2 灯头断路15.如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片 P 固定在一起，AB 间有可收缩的导线，R1为定值电阻．当开关 S 闭合，压力 F 增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大 D．电流表、电压表示数都变小16.如图甲所示是一种检测天然气泄露的电路．电源电压恒定不变，R0为定值电阻，R 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是（）A.天然气浓度增大时，电压表示数变小B.天然气浓度增大时，电路消耗的总功率变小C．天然气浓度减小时，电流表示数变大D．天然气浓度减小时，电压表示数与电流表示数的比值不变17.灯泡L上标有“6V6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡 L 接入如图乙所示的电路中，若电源电压为 10V 不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A.灯泡 L 正常发光时，电压表的示数为 6VB.当电流表示数为0.4A时，电压表的示数为9VC.灯泡 L 的电阻值随电压表的示数的增大而增大D.为了保证电路安全，整个电路消耗的最大功率为 10W18.如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R1为定值电阻．当闭合开关S，压力 F 增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小19.如图所示，电源电压恒定，R2=4Ω，当S1、S2均合上时，示数为1.5A；当S1合上时，S2断开时，示数为0.6A，则电源电压为V，R1的阻值为Ω；当 S1、S2 均合上时，R1 两端的电压为V．20.如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则R1、R2串联后的总电阻为Ω，电源电压为V，R1两端分得的电压为V．21.如图所示，电源电压恒定，R1=10Ω，当S断开时，示数为0.6A；当合上时，示数为0.9A，则电源电压为V，R2的阻值为Ω，S合上时，电路的总电阻为Ω．22.在相距20km 的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω，现输电线在某处发生短路，为确定短路的位置，检修员利用电压表，电流表和电源接成如图所示的电路进行测量，当电压表为1.5V时，电流表的示数为30mA，则可确定出短路的地点离甲地km．23.如图，电源电压保持不变，电阻 R1=R2=R3．要使电路变为 R1、R2 并联，应闭合开关，此时电流表的示数为 I1；要使 R2、R3 串联，应闭合开关，此时电流表的示数为I2；则I1：I2=．24.如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V．若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则R1和R2的阻值之比是；电源电压为V．25.在如图所示的电路中，电源电压保持不变，当开关 S 闭合，甲、乙两表为电压表时，两表的示数之比 U 甲：U 乙=5：4，则 R1：R2=；当开关 S 断开，甲、乙为电流表时，两表示数之比是I 甲：I 乙=．26.如图所，闭合开关 S，电压表 V1 的示数为 6V，电压表 V2 的示数为 8V，电流表A的示数为0.5A，电源电压是12V，则R2两端的电压为V，R1=Ω．27.如图所示，电源电压为6V，R1=12Ω，R2 为0﹣20Ω的滑动变阻器，的量程为3A，合上S．求：①最小示数？②为保证的安全，变阻器接入电路的阻值范围？28.如图所示，若电源电压为 3V，当 S 闭合后，电压表的示数为 1V，则 L1、L2两端的电压分别是V 和V．29.如图所示，电压U恒定，当开关S1、S1闭合时，A的读数为0.3A，当S1闭合、S1断开时，A的读数为0.1A，V的读数为6V，则灯泡L1和L2的电阻R1= ，R2= ．30.如图所示的电路，R0=4Ω，电源电压为6V，当闭合开关S2，断开开关S1、S3时，电流表A示数为0.5A，求：①R X的阻值．②断开开关S2，闭合开关S1、S3时，电流表 A 的示数．参考答案与试题解析1．（2012秋•惠城区期中）如图示，A B、B C的材料相同，长度相同，但S A B＜S B C，现将它接入某电路中，通过A B、B C的电流分别为I A B、I B C，两端分得的电压分别为 U AB、U BC，则下列关系正确的是（）A．I A B=I B C，U A B＞U B C B．I A B=I B C，U A B＜U B C C．I A B＜I B C，U A B=U B C D．I A B＞I B C，U A B＞U B C【解答】解：已知 AB、BC 的材料相同，长度相同，但 S AB＜S BC，所以 R AB＞R BC，由图可知，A B、B C两电阻是串联的，所以I A B=I B C；串联电路的电压与电阻成正比，所以 U AB＞U BC；故选 A．2．（2012•启东市二模）如图所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为 4V，则电源电压为（）A．2.5V B．7.5V C．14V D．3.5V【解答】解：电路电流I===0.5A；电源电压U=I（R1+R2）=0.5A×（7Ω+8Ω）=7.5V．故选 B．3．（2011•鞍山）如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器 R2的滑片过程中，A、V 示数的变化情况是（）A．A 示数变小、V 示数变大B．A 示数变小、V 示数不变C．A 示数变大、V 示数不变D．A 示数变大、V 示数变大【解答】解：当向右移动变阻器 R2的滑片时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知电路电流变小，电流表示数变小；根据公式U=I R可知电阻R1两端的电压变小，电源电压不变，所以滑动变阻器两端的电压变大，电压表示数变大．故选 A．4．（2012•启东市二模）如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为（）A．2：3 B．3：2 C．2：5 D．3：5【解答】解：∵R1、R2 并联，电流表 A1 测量通过 R1 的电流 I1，电流表 A2 测量通过干路的电流I，∴U=I1R1=I2R2，又∵R1：R2=2：3，∴I1：I2=R2：R1=3：2，I1：I=3：5故选 D．5．（2008春•从化市期末）如图中甲、乙是用伏安法分别测定两个不同电阻R 甲、R 乙所得出的电流与电压的关系图线，请判断两电阻的大小（）A．R 甲＞R 乙B．R 甲＜R 乙C．R 甲=R 乙D．条件不足，无法比较【解答】解：如图，导体两端的电压一定时，导体中的电流跟导体的电阻成反比，I 甲＜I 乙，所以 R 甲＞R 乙．故选 A．6．（2014•奈曼旗校级模拟）如图所示的电路，滑动变阻器的滑片P向右滑动的过程中，电流表和电压表的示数变化是（）A．电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小【解答】解：读图可知，这是一个串联电路，电压表测滑动变阻器两端的电压，电流表测串联电路的电流．当滑动变阻器的滑片 P 向右滑动时，接入电路的阻值变大，根据串联电路的分压原理，电压表的示数会变大．电路中的总电阻变大，在电源电压不变的情况下，电流会变小．所以只有选项 A 符合题意．故选 A．7．（2013•滨州模拟）如图所示的电路中，电源电压均为6V，R为10Ω，滑动变阻器 R0最大电阻为50Ω，当滑动变阻器的滑片 P 由 a 端滑到 b 端，电压表示数的变化是（）A．0～6V B．0～5V C．0～1V D．1～5V【解答】解：当滑片 P 在 a 端时，滑动变阻器连入电路的电阻为 0，两端的电压为 0V；当滑片P 由 a 端滑到 b 端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片 P 在 b 端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U a b=0.1A×50Ω=5V．电压表示数的变化范围是 0～5V．故选 B．8．如图所示，2R1=R2，若电源电压不变，在 S 闭合前和闭合后电流表示数之比为（）A．1：3 B．2：1 C．2：3 D．3：2【解答】解：S闭合前两电阻串联在电路中，电流表的示数为I=；S闭合后R2被短路，电流表的示数为I=；S 闭合前和闭合后电流表示数之比为 1：3，所以 A 正确，B，C，D 错误．故选 A．9．（2012•巴彦淖尔）如图所示的电路中，R1=6Ω，R2=12Ω．闭合开关S后，电流表 A1与 A2读数之比为（）A．1：3 B．1：2 C．2：3 D．3：2【解答】解：如图，A 为分流点、B 为合流点，R1、R2 并联，电流表 A1 测量通过 R2的电流，电流表 A2测量干路电流，∵R1、R2 并联，∴U1=U2=U，∵I=，∴I1：I2=：=R2：R1=12Ω：6Ω=2：1，∵I=I1+I2，∴I2：I=1：3．即：电流表 A1与 A2读数之比为 1：3．故选 A．10．（2010•黔东南州）如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片 P 都向右滑动时，灯泡 L1、L2 的亮度变化是（）A．L1、L2 都变亮 B．L1、L2 都变暗C．L1 变亮，L2 变暗D．L1 变暗，L2 的亮度不变【解答】解：在第一个图中，滑片向右移动，灯泡两端电压减小，根据公式 P= 可知，灯泡消耗的电功率减小，亮度变暗，在第二个图中，只要不短路，不管滑片怎样移动，灯泡上的电压始终等于电源电压，根据公式 P=可知，灯泡消耗的电功率不变，所以灯泡亮度不变．故选 D．11．（2009•佳木斯）如如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大【解答】解：电源电压不变，当断开 S1、S3，闭合 S2，电阻串联，电流表示数为I=；电压表测量R1两端的电压，即电压表示数U小于电源电压；电源电压不变，当断开 S2，闭合 S1、S3，电阻并联，电流表与R1 串联，电流表示数为I′=；电压表测量并联电路两端的电压，即电压表示数U′等于电源电压；因此I＜I′；U＜U′．故选A12．（2007•包头）如图所示电路中，电源电压为4.5V，且保持不变，闭合开关 S 后，电压表的示数为 3V，则（）A.小灯泡两端的电压为 3VB.小灯泡两端的电压为1.5VC.向右移动滑片 P，电流表示数变大D.向右移动滑片 P，电压表示数变小【解答】解：（1）电源电压为4.5V，电压表的示数为3V，电压表测滑动变阻器的电压，则灯泡的电压为4.5V﹣3V=1.5V．（2）当滑片向右滑动时，滑动变阻器接入电阻变大，则电流变小．（3）当滑片向右滑动时，滑动变阻器接入电阻变大，占总电阻的比例也变大，串联电路中按电阻的比例来分配电压，所以滑动变阻器分得的电压变大．故选 B．13．（2011•眉山）如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器 R2的滑片 P 在中点，闭合开关 S，三只电表均有示数．当滑片 P 向左移动时，下列说法正确的是（）A．若电阻串联．①、③是电压表，则表②示数变大B．若电阻串联，①、③是电压表，则表②示数不变C．若电阻并联，①、③是电流表，则表②示数变小D．若电阻并联，①、③是电流表，则表②示数变大【解答】解：当电阻串联时，①是电压表，测量滑动变阻器两端的电压，②是电流表，测量总电流，③是电压表，测量电源电压．当滑片向左移动时，电路电阻减小，根据欧姆定律可知，电路总电流变大，②的示数变大，故 A 正确，B 错误．当电阻并联时，①是电流表，测量总电流，③是电流表，测量通过滑动变阻器的电流，②是电压表，测量滑动变阻器两端电压，也就是电源电压，当滑片向左移动时，滑动变阻器接入电路电阻减小，因为电阻并联，所以滑动变阻器两端的电压不变，所以②的示数不变，故C、D 错误．故选 A．14．（2007•大连）如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A．L1 灯头断路B．L1 灯头短路C．L2 灯头短路D．L2 灯头断路【解答】解：当只闭合 S、S1 时 L0 和 L1 都呈暗红色，是因为 L1 与该灯串联接入电路，所分电压低于 220V，所以 L1正常；当只闭合 S、S2 时，L0 正常发光，L2 不发光，是因为 L2 被短路，使 L0 直接接在电源上，正常发光．故选 C．15．（2016•贵港）如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片 P 固定在一起，AB 间有可收缩的导线，R1为定值电阻．当开关 S 闭合，压力 F 增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表、电压表示数都变小【解答】解：如图所示，R1 与 R2 串联，并且 R2 连入的阻值始终是最大值，电压表测 R2 下半部分两端电压，电源电压不变，由I=可知，电路中电流不变，即电流表示数不变；压力F增大时，滑片P向下移动，电压表所测下半部分电阻减小，由U=I R可知下半部分分得电压减小，即电压表示数变小．故选 B．16．（2016•营口）如图甲所示是一种检测天然气泄露的电路．电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是（）A.天然气浓度增大时，电压表示数变小B.天然气浓度增大时，电路消耗的总功率变小C．天然气浓度减小时，电流表示数变大D．天然气浓度减小时，电压表示数与电流表示数的比值不变【解答】解：由图甲可知，定值电阻 R0 与气敏电阻 R 串联，电压表测 R0 两端的电压，电流表测电路中电流．AB、由图乙可知，气敏电阻 R 的阻值随天然气浓度的增大而减小，电路中总电阻减小，电源电压恒定不变，由欧姆定律可得电路中电流增大；由U0=I R0可知，定值电阻R0两端的电压会增大，即电压表的示数会变大；故A错误；根据P=U I可知，电路消耗的总功率变大；故B错误；CD、由图乙可知，气敏电阻的阻值随天然气浓度的减小而增大，电路中总电阻增大，由欧姆定律可得电路中电流减小，即电流表示数减小，故 C 错误；R0为定值电阻，其阻值不变，根据欧姆定律知，电压表与电流表示数的比值为 R0的阻值，即电压表示数与电流表示数的比值不变，故D 正确．故选 D．17．（2015•凉山州）灯泡L上标有“6V6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L 接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A.灯泡 L 正常发光时，电压表的示数为 6VB.当电流表示数为0.4A时，电压表的示数为9VC.灯泡 L 的电阻值随电压表的示数的增大而增大D.为了保证电路安全，整个电路消耗的最大功率为 10W【解答】解：A、灯泡正常发光时的电压 U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡 L 正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故 A 错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故 C 错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P m a x=U I m a x=10V× 0.6A=6W．故D错误．故选 B．18．（2015•黔南州）如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片 P 固定在一起，AB 间有可收缩的导线，R1为定值电阻．当闭合开关 S，压力 F 增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小【解答】解：由电路图可知，R1、R2 串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当闭合开关 S，压力 F 增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故A C错误；由U=I R可知，定值电阻R1两端的电压变小，因串联电路总电压等于各部分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故 B 正确，D 错误．故选 B．19．（2013秋•邳州市校级月考）如图所示，电源电压恒定，R2=4Ω，当S1、S2均合上时，示数为1.5A；当S1合上时，S2断开时，示数为0.6A，则电源电压为V，R1 的阻值为Ω；当 S1、S2 均合上时，R1 两端的电压为V．【解答】解：S 1、S 2 均合上时，R 1 被短路，R 1 两端的电压为 0V ，电路中只有 R 2， 电流表测电路电流，则 U=I R 2=1.5A ×4Ω=6V ；S 1 合上，S 2 断开时，R 1 和 R 2 串联在电路中，电流表测电路电流，R=，R 1=R ﹣R 2=10Ω﹣4Ω=6Ω；故答案为：6，6，0．20．（2015•郑州校级一模）如图所示的电路中，电源电压保持不变，R 1=30Ω， R 2=20Ω，电流表的示数为 0.2A ，则 R 1、R 2串联后的总电阻为 Ω，电源电压为 V ，R 1 两端分得的电压为 V ．【解答】解：（1）R 1、R 2 串联后的总电阻等于两电阻之和，即 R=R 1+R 2=20+30=50Ω；（2）电源电压 U=I （R 1+R 2）=0.2×50=10v ， R 1 两端分得的电压 U ′=I R 1=0.2×30=6v ； 故答案为：50，10，6．21．（2012 秋•惠城区期中）如图所示，电源电压恒定，R 1=10Ω，当 S 断开时，示数为 0.6A ；当合上时，示数为 0.9A ，则电源电压为 V ，R 2 的阻值 为Ω，S 合上时，电路的总电阻为Ω．【解答】解：电源电压：U=I 1R 1=0.6A ×10Ω=6V ； I 2=I ﹣I 1=0.9A ﹣0.6A =0.3A ， R 2 的阻值：R 2===20Ω；电路的总电阻：= + =+R =6.67Ω故答案为 6，20，6.67．22．（2002•海淀区）在相距 20k m 的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为 0.01Ω，现输电线在某处发生短路，为确定短路的位置，检修员利用电压表，电流表和电源接成如图所示的电路进行测量，当电压表为1.5V 时，电流表的示数为 30m A ，则可确定出短路的地点离甲地 k m ．【解答】解：导线总电阻： R= ==50Ω，导线总长度： L =×1m =5000m ，出短路的地点离甲地的距离：s=×L=×5000m=2500m=2.5k m．故答案为：2.5．23．（2005•宿迁）如图，电源电压保持不变，电阻R1=R2=R3．要使电路变为R1、R2并联，应闭合开关，此时电流表的示数为I1；要使R2、R3 串联，应闭合开关，此时电流表的示数为I2；则I1：I2=．【解答】解：（1）根据电路图，欲使R1、R2 并联，则必须使R1、R2 分别与电源形成通路，且 R3 要被短路，所以开关 S1、S2、S3 都要合．（2）因为R1、R2并联，所以I1=I R1+I R2=，又∵R1=R2，∴I1=，同理R3、R2串联时，∵I2=且R1=R2=R3，∴I2=故；故答案为：（1）S1、S2、S3；（2）4：1．24．（2015•凉山州）如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V．若两表互换位置，当开关S2闭合、S1 断开时，电流表示数是0.2A，则R1和R2的阻值之比是；电源电压为V．【解答】解：（1）当开关 S1、S2 同时闭合时，两电阻并联，电流表测 R1 支路的电流，电压表测电源的电压，则电源电压 U=6V，因并联电路中各支路两端的电压相等，所以，由I=可得，电阻R1的阻值：R1= = =20Ω；（2）两表互换位置，当开关 S2 闭合、S1 断开时，两电阻串联，电流表测电路中电流，电压表电源的电压，电路中的总电阻：R= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻 R2的阻值： R2=R﹣R1=30Ω﹣20Ω=10Ω，则 R1：R2=20Ω：10Ω=2：1．故答案为：2：1； 6．25．（2015•盘锦）在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比 U 甲：U 乙=5：4，则 R1：R2=；当开关 S 断开，甲、乙为电流表时，两表示数之比是I 甲：I 乙=．【解答】解：由电路图可知，当开关 S 闭合，甲、乙两表为电压表时，两电阻串联，甲测串联总电压，乙测 R 2 两端电压， 串联电路中电流处处相等， 根据 I =，= = = = ，由此可得：= ；由电路图可知，当开关 S 断开，甲、乙为电流表时，两电阻并联，甲测通过 R 2 的电流，乙测干路电流，= = = = = ．故答案为：1：4；1：5．26．（2015•铜仁市）如图所，闭合开关 S ，电压表 V 1 的示数为 6V ，电压表 V 2的示数为 8V ，电流表 A 的示数为 0.5A ，电源电压是 12V ，则 R 2 两端的电压为 V ，R 1= Ω．【解答】解：当闭合开关 S ，R 1、R 2 和 R 3 串联，电流表测电路中的电流，电压表 V 1 测 R 1、R 2 两端的电压之和，电压表 V 21 测 R 1、R 2 两端的电压之和， 根据串联电路的总电压等于串联的各部分电路两端的电压之和可知： U 1 、 2=U 1+U 2=6V ，U 2 、 3=U 2+U 3=8V ； 电源电压 U=U 1+U 2+U 3=12V ；所以，U 2=U 1、2+U 2、3﹣U=6V+8V ﹣12V=2V ； 则 U 1=U ﹣U 2、3=12V ﹣8V=4V ， 根据欧姆定律得：R 1===8Ω． 故答案为：2；8．27．（2013 秋•邳州市校级月考）如图所示，电源电压为 6V ，R 1=12Ω，R 2 为 0﹣20Ω 的滑动变阻器，的量程为 3A ，合上 S ．求： ①最小示数？ ②为保证的安全，变阻器接入电路的阻值范围？【解答】解：（1）两电阻并联，当 R 2 取 20Ω 时，电流最小，则最小电流为：I m i n ===0.8A ；（2）电流为 3A 时，流过 R 2 的电流为：I 2=I ﹣I 1=3A ﹣0.5A =2.5A ，由欧姆定律知：R 2m i n ===2.4Ω．故滑动变阻器的阻值范围为：2.4Ω～20Ω 答：（1）的最小示数为 0.8A ；（2）滑动变阻器的阻值范围为 2.4Ω～20Ω28.如图所示，若电源电压为 3V ，当 S 闭合后，电压表的示数为 1V ，则 L 1、L 2两端的电压分别是V 和V ．【解答】解：由图可知，当开关 S 闭合后，电压表测的是灯 L 2 两端的电压， 所以 L 2 两端电压为 1V ；由于两灯串联，根据串联电路电压规律得 U 1=U ﹣U 2=3V ﹣1V=2V ． 故答案为：2、1．29.如图所示，电压 U 恒定，当开关 S 闭合时，A 的读数为 0.3A ，当 S 断开时，A 的读数为 0.1A ，V 的读数为 6V ，则灯泡 L 1 和 L 2 的电阻 R 1= ，R 2= ．【解答】解：开关断开时，两灯泡串联，则 L 1 的阻值：R 1===60Ω；开关闭合时，为 L 1 的基本电路，则电源电压：U=I ′R 1=0.3A ×60Ω=18V ； 开关断开时，两灯泡串联，则 U 2=U ﹣U 1=18V ﹣6V=12V ， 则灯 L 2 的阻值：R 2===120Ω．故答案为：60Ω，120Ω30．（2013 秋•北碚区校级期末）如图所示的电路，R 0=4Ω，电源电压为 6V ，当闭合开关 S 2，断开开关 S 1、S 3 时，电流表 A 示数为 0.5A ，求： ①R X 的阻值．②断开开关 S 2，闭合开关 S 1、S 3 时，电流表 A 的示数．【解答】解：①当闭合开关 S 2，断开开关 S 1、S 3 时，电路由 R 0、R X 串联而成； 电流表 A 示数为串联电路中的电流； 则：R 串===12Ω，∴R X =R 串﹣R 0=12Ω﹣4Ω=8Ω；答：R X 阻值为 8Ω．②当断开开关 S 2，闭合开关 S 1、S 3 时，R 0、R X 并联连接，电流表 A 测量干路电流； 则 I 0′===1.5A ， I X ′===0.75A ，∴I 并=I 0′+I X ′=1.5A +0.75A =2.25A ；答：断开开关 S 2，闭合开关 S 1、S 3 时，电流表 A 的示数为2.25A．。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
