螺杆式制冷压缩机组使用说明1.概述1.1产品特点、用途及使用条件螺杆式制冷压缩机组的主要特点是：排气温度低，可以在大压力比下单机运行；容积效率高；易损件少，运转周期长，使用安全可靠；振动小，运转平稳；能量可以无级调节等。
其使用条件是：冷凝温度：≤43℃蒸发温度：-40~+5℃排气温度：≤105℃喷油温度：25~65℃喷油压力：高于排气压力0.15~0.3MPa1.2产品型号的组成及其代表意义，型号有大写汉语拼音字母和数字组成：图1螺杆式制冷压缩机组命名方式2.螺杆式制冷压缩机组的组成及工作原理螺杆式制冷压缩机组包括：螺杆式制冷压缩机、气路系统、油路系统和控制系统，这些设备（除启动柜之外）装在同一公共底座上，构成机组。
气路系统包括：吸气截止阀、吸气过滤阀、吸气止回阀、排气止回阀、排气截止阀等。
油路系统包括：高效油分离器、油冷却器、油粗过滤器、油泵、油精过滤器、恒压阀、回油过滤器等。
控制系统包括：启动柜、控制台。
典型螺杆式制冷压缩机组流程图见附图1（液氨冷却）2.1螺杆式制冷压缩机螺杆式制冷压缩机是回转式容积型压缩机，依靠气体进入机体后体积的缩小室气体密度急剧增加而使气态制冷剂压力升高。
螺杆式制冷压缩机的机体内装有两只相互啮合的平行转子-----阳转子和阴转子。
具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。
具有凹齿的转子称为阴转子。
当阳转子转动时，两转子的齿部相互插入到对方的齿槽内，随着转子的旋转，插入的长度越来越大，容纳气体槽的容积越来越小，从而达到压缩气体制冷剂的目的。
在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在10%--100%范围内实现制冷量的无极调节，并能保证压缩机始终处于低能级启动，以达到较小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。
为使压缩机正常工作，需要向压缩机内喷油。
向压缩机工作腔喷油，可以起到密封和冷却的作用；轴承、轴封、平衡活塞的工作也需要提供润滑油。

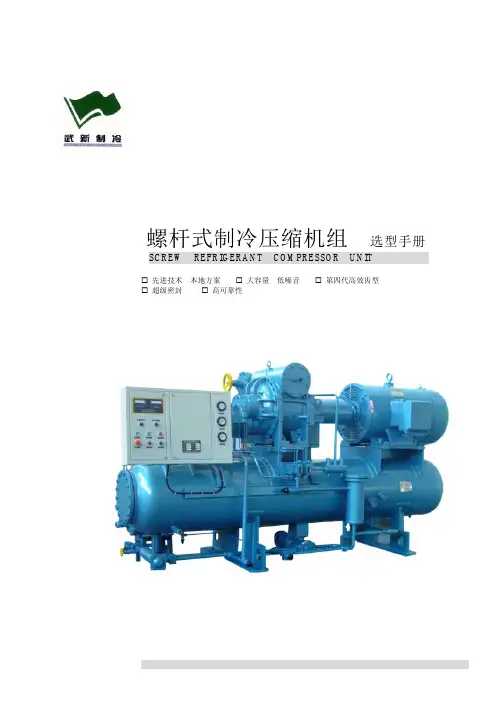

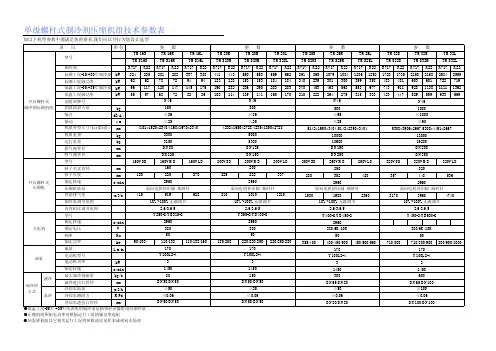

螺杆式制冷压缩机组选型手册SCREW REFRIGERANT COMPRESSOR UNIT ¨先进技术本地方案¨大容量低噪音¨第四代高效齿型¨超级密封¨高可靠性目录螺杆式压缩机简介 (03)螺杆式压缩机结构特点 (03)螺杆I型制冷压缩机螺杆II型制冷压缩机螺杆III型制冷压缩机螺杆式压缩机技术参数 (04)螺杆I型、II型制冷压缩机技术参数螺杆III型制冷压缩机技术参数螺杆式制冷压缩机组 (04)使用条件WL系列螺杆式制冷压缩机组专用润滑油标准型螺杆式制冷压缩机组加大油冷型螺杆式制冷压缩机组热虹吸油冷型螺杆式制冷压缩机组典型的喷油螺杆式单级制冷压缩机组系统流程图螺杆式制冷压缩机组型号表示方法螺杆式制冷压缩机组（R717）配套表压缩机组性能曲线技术参数经济器螺杆式制冷压缩机组 (12)经济器螺杆式制冷压缩机组带经济器螺杆式制冷压缩机组防爆经济器螺杆式制冷压缩机组带经济器冷却系统流程图氨压缩机经济器冷却器配套表经济器机组技术参数带经济器机组技术参数标准型、加大油冷型、热虹吸油冷型（经济器）机组外形图 (16)防爆经济器机组外形图 (19)带经济器螺杆式制冷压缩机组外形图及基础图 (23)基础图 (24)标准型、加大油冷型、热虹吸油冷型（经济器）机组基础图 防爆(经济器）机组基础图 化工、化肥专用螺杆式压缩机组 (25)化工、化肥专用螺杆式压缩机组的特点 化工、化肥专用螺杆式压缩机组技术参数 化工、化肥专用螺杆式压缩机组外形尺寸图 化工、化肥专用螺杆式压缩机组外形基础图 螺杆式低压级制冷压缩机组 (29)螺杆式低压级制冷压缩机组的特点 螺杆式低压级制冷压缩机组技术参数螺杆式低压级制冷压缩机组外形尺寸图螺杆式低压级制冷压缩机组基础图喷液螺杆式制冷压缩机组 (31)简介 喷液压缩机组技术参数喷液压缩机组外形图LG12.5A/F系列卧式螺杆式制冷压缩机组 (33)简介 LG12.5系列螺杆式制冷压缩机组技术参数螺杆式制冷压缩机组的控制 (35)手动控制方式电气控制系统简介 自动控制方式电气控制系统简介 远程监控系统使用条件主要技术参数电控柜外形尺寸图…………………………………………………………………………………………………螺杆式压缩机简介螺杆式压缩机是一种高速回转的容积式压缩机，通过一对含有螺旋齿槽的转子相互啮合，造成容积的变化进行气体压缩，除了两个高速回转的螺杆转子外，没有其它运动部件，克服了回转式压缩机（如离心式压缩机）和往复式压缩机（如活塞式压缩机）各自的不足，具有如体积小、重量轻、运转平稳、易损件少、效率高、单级压比大、能量无级调节等优点，在压缩机行业得到迅速发展及应用。
武汉新世界制冷工业有限公司WUHAN NEW WORLD REFRIGERAT IONINDUST RIAL CORPORAT ION LT D.武汉冷冻机厂WUHAN REFRIGERAT OR WORKSⅢ（Ⅱ）型系列螺杆制冷机组使用维护手册《机械部分》武冷新一代螺杆制冷机先进技术、国际水平、中国首选最新设计 NEWEST可靠性高 HIGH RELIABILITY性能卓越 EXCELLENT EFFICIENCY第一章总体介绍一、螺杆式制冷压缩机结构简介二、螺杆式制冷压缩机压缩原理三、压缩机的油分离系统四、压缩机的润滑油系统五、压缩机的油冷却方式六、内容积比和能量调节七、经济器八、机组流程图及技术参数表第二章安装一、基础二、机组安装三、管路连接四、电机与压缩机的找正五、机组排污与检漏六、冷冻机油的加入七、抽真空八、制冷剂的加入第三章操作、维护和保养一、操作二、设备检修三、长期停车的保养四、故障指南五、压缩机的检修1第一章总体介绍一、螺杆式制冷压缩机结构简介本手册所列的螺杆式制冷压缩机系一种开启式双螺杆压缩机。
一对相互啮合的按一定传动比反向旋转的螺旋形转子，水平且平行配置于机体内部，具有凸齿的转子为阳转子，通常它与原动机连接，功率由此输入。
具有凹齿的转子称为阴转子。
在阴、阳转子的两端（吸气端和排气端）各有一只滚柱轴承承受径向力量，在两转子的排气端各有一只四点轴承，该轴承承受轴向推力。
位于阳转子吸气端轴颈尾部的平衡活塞起平衡轴向力减少四点轴承的负荷的作用。
在阴、阳转子的下部，装有一个由油缸内油活塞带动的能量调节滑阀，由电磁（或手动）换向阀控制，可以在15%~100%范围内实现制冷量的无级调节，并能保证压缩机处于低位启动，以达到小的启动扭矩，滑阀的工作位置可通过能量传感机构转换为能量百分数，并且在机组的控制盘上显示出来。
为了使螺杆压缩机运行时其外压比等于或接近机器的内压比，使机器耗功最小，压缩机内部设置了内容积比调节滑阀，由电磁（或手动）换向阀控制油缸内油的流动推动油活塞从而带动内容积比滑阀移动，其工作位置通过内容积比测定机构转换为内压力比值在机组的控制盘上显示出来。
双机双级螺杆式制冷压缩机组选型手册Screw Compressor Unit with Double Compressors and Double Stages☐先进技术本地方案☐大容量低噪音☐第四代高效齿型☐超级密封☐高可靠性高效率☐自主创新专利产品产品简介我公司揉和普通双级压缩散系统和单机双级压缩机组各自的优点，设计开发出了一种新型双机双级螺杆式制冷压缩机组，已申请了多项专利（发明专利：200710051853.8；实用新型专利：200720084155.3；外观设计专利：200630170618.9）。
双机双级螺杆式制冷压缩机组由一台低压级螺杆压缩机、一台高压级螺杆压缩机、两台电动机、一个卧式油分离器、一套供油系统和油泵、一套微电脑控制系统、一台中间冷却器等部件组成。
双机双级螺杆式制冷压缩机组具备结构紧凑，占地面积小、傻瓜式操作、系统简单、制冷效率高等特点。
该机组制冷循环为改进的两级压缩一级节流中间不完全冷却循环，采用两级过冷，容积比配置灵活，制冷效率高，二十多种规格，四种基本外形，在-40℃/+35℃工况下，制冷系数比单机带经济器压缩机组提高约32%，比单机双级压缩机组提高约13%，全微机触摸屏控制，操作简单方便，是-30℃～-55℃低温制冷领域首选产品。
产品特点与普通双级压缩散系统相比具有以下特点：1.将双级压缩系统机组化，占地面积小，操作及控制简单。
其占地面积与单机双级压缩机组相当，大大小于双级压缩散系统。
2.低压级不配单独的油分离器与油冷却器，机组结构紧凑，同时，机组注油量大大减少，极大地减少系统操作、运行、维护费用。
3.通过机组的内部结构和控制，可保证低压级配用比双级散系统低压级更小的电机,而不必考虑其启动。
4.机组是一个较完整的系统，独立性强，可单台独立使用，也可多台并联使用，在多台双级压缩机组组成的系统中，不会因高压级、低压级中的某一台故障而导致整个系统瘫痪。
5.采用西门子PLC实现整个双级压缩机组的全自动控制，并可实现与手动控制的无扰动切换。

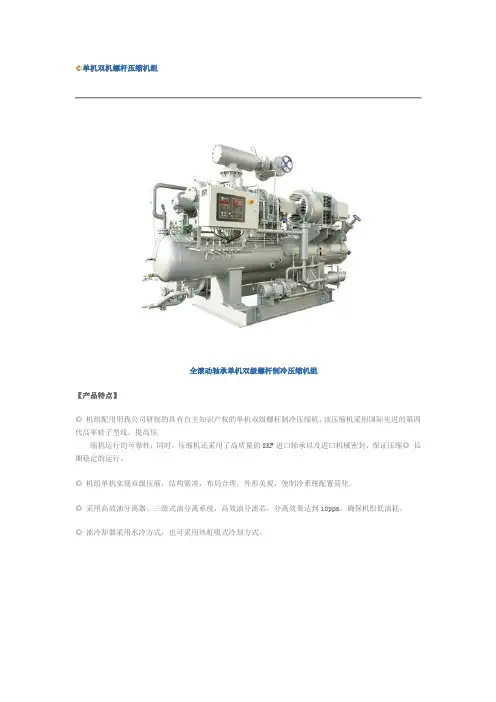

单机双机螺杆压缩机组全滚动轴承单机双级螺杆制冷压缩机组【产品特点】◎机组配用用我公司研制的具有自主知识产权的单机双级螺杆制冷压缩机，该压缩机采用国际先进的第四代高率转子型线，提高压缩机运行的可靠性；同时，压缩机还采用了高质量的SKF进口轴承以及进口机械密封，保证压缩◎长期稳定的运行。
◎机组单机实现双级压缩，结构紧凑，布局合理，外形美观，使制冷系统配置简化。
◎采用高效油分离器、三级式油分离系统，高效油分滤芯，分离效果达到10ppm，确保机组低油耗。
◎油冷却器采用水冷方式，也可采用热虹吸式冷却方式。
◎小流量油泵设计，采用压差供油方式。
仅在开机时给油泵、轴封、增减载供油，机组正常运行中，油泵停止工作，大大地降低机组能耗。
◎采用英国嘉德（GUARDIAN）开发的SCC50型螺杆制冷压缩机组微电脑控制器，运行速度快，可靠性更高，控制功能更强，实现了模块化，网络化同时，还具有外形美观、操作方便、人机界面友好等特点。
【使用范围】全滚动轴承单机双级螺杆制冷压缩机组，设有自动能量调节装置及安全保护装置，操作简便，运行安全可靠，可广泛应用于石油、化工、煤炭、纺织、制药、水产、商业、食品、造船、国防和科研等需要人工制冷的各个方面。
【使用条件】冷凝温度：≤43℃排气温度：≤105℃蒸发温度：-30～-55℃喷油温度：25～65℃【制冷压缩机组性能参数(R717)】备注：制冷量、轴功率及所配电机均指在+35℃冷凝、-35℃蒸发、5℃液体过冷、0℃吸气过热工况下的数据。
【制冷压缩机组性能参数(R22)】备注：制冷量、轴功率及所配电机均指在+35℃冷凝、-35℃蒸发、5℃液体过冷、0℃吸气过热工况下的数据。

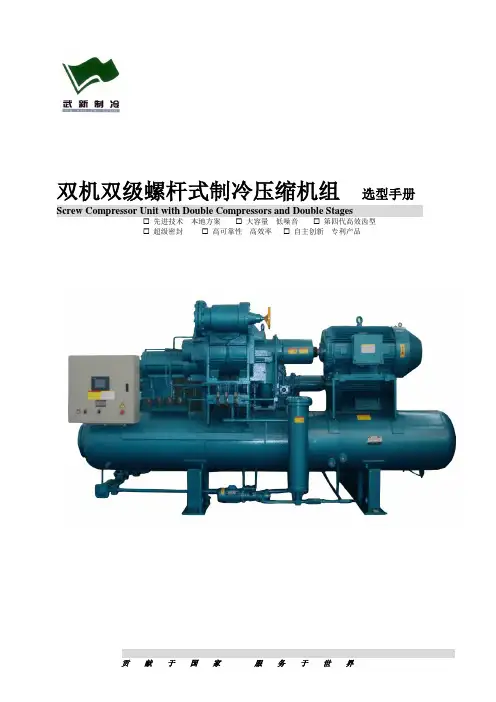

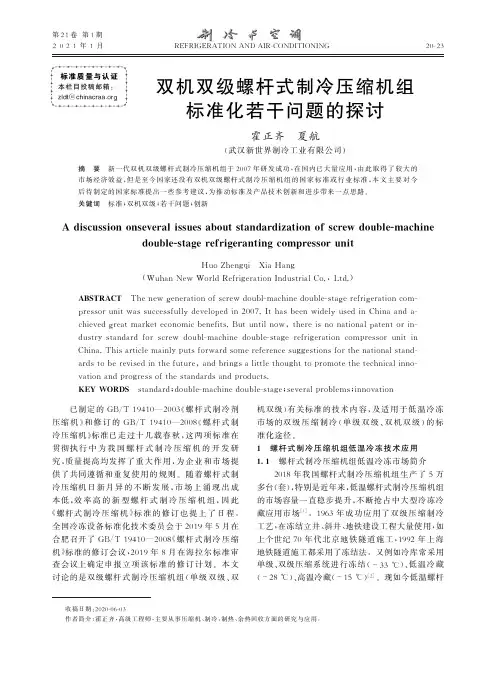

双机双级螺杆式制冷压缩机组选型手册Screw Compressor Unit with Double Compressors and Double Stages
☐先进技术本地方案☐大容量低噪音☐第四代高效齿型
☐超级密封☐高可靠性高效率☐自主创新专利产品
产品简介
我公司揉和普通双级压缩散系统和单机双级压缩机组各自的优点，设计开发出了一种新型双机双级螺杆式制冷压缩机组，已申请了多项专利（发明专利：200710051853.8；实用新型专利：200720084155.3；外观设计专利：200630170618.9）。
双机双级螺杆式制冷压缩机组由一台低压级螺杆压缩机、一台高压级螺杆压缩机、两台电动机、一个卧式油分离器、一套供油系统和油泵、一套微电脑控制系统、一台中间冷却器等部件组成。
双机双级螺杆式制冷压缩机组具备结构紧凑，占地面积小、傻瓜式操作、系统简单、制冷效率高等特点。
该机组制冷循环为改进的两级压缩一级节流中间不完全冷却循环，采用两级过冷，容积比配置灵活，制冷效率高，二十多种规格，四种基本外形，在-40℃/+35℃工况下，制冷系数比单机带经济器压缩机组提高约32%，比单机双级压缩机组提高约13%，全微机触摸屏控制，操作简单方便，是-30℃～-55℃低温制冷领域首选产品。
产品特点
与普通双级压缩散系统相比具有以下特点：
1.将双级压缩系统机组化，占地面积小，操作及控制简单。
其占地面积与单机双级压缩机组相当，大大小于双级压缩散系统。
2.低压级不配单独的油分离器与油冷却器，机组结构紧凑，同时，机组注油量大大减少，极大地减少系统操作、运行、维护费用。
3.通过机组的内部结构和控制，可保证低压级配用比双级散系统低压级更小的电机,而不必考虑其启动。
4.机组是一个较完整的系统，独立性强，可单台独立使用，也可多台并联使用，在多台双级压缩机组组成的系统中，不会因高压级、低压级中的某一台故障而导致整个系统瘫痪。
5.采用西门子PLC实现整个双级压缩机组的全自动控制，并可实现与手动控制的无扰动切换。
与单机双级压缩机组相比具有以下优点：
1.循环方式的优势：双机双级压缩机组采用改进的两级压缩一级节流中间不完全冷却循环，两级过冷，系统运行更经济。
2.系统COP值更高：除循环方式对COP值的提高以外，由于采用全压差供油，完全节省油泵电机功率，故系统COP值得到了进一步的提高。
3.容积比配置的灵活性高：双机双级压缩机组的高、低压级压缩机采用普通的开启式螺杆压缩机，有多种组合方式，可根据不同的工况、不同的制冷剂选择最佳排量的压缩机和最佳的容积比；而单机双级压缩机组的高、低压级压缩机的排气量相对固定，选择范围较小，当蒸发温度在-35℃以下时难以达到最佳效果。
4.单机双级压缩机只有能量调节而无内容积比调节，经济性较差。
5.启动过程的节能。
单机双级在系统运行初期就是双级压缩，由于蒸发温度高，又不可能满载运行，故初期效率极低，降温速度慢；而双机双级在初期只有高压级运行，且可以满载运行，当蒸发温度下降到某一温度时才启动低压级，降温速度快，运行十分经济。
6.启动平稳：由于双机双级机组采用两台压缩机及电机，分别启动，所以启动时对电网的冲击小。
同时，由于1台电机变成了两台电机，所以，大多数情况下可采用380V低压电机，降低成本及价格。
7.维护费用低廉：双机双级压缩机组可采用我公司技术成熟的螺杆III压缩机，其维护费用、备品备件费用较经济。
使用条件
蒸发温度：-30℃～-55℃冷凝温度：不大于45℃
排气温度：不大于105℃油温：不大于65℃
型号表示方法
W-S A F H LG25III T185/20III D200
高压级配用电机功率：以数字表示，单位为kW
高压级转子导程：D－短导程，T－特长导程，长导程不表示
高压级压缩机类型：III、II－表示III、II型压缩机
高压级转子名义直径：用数字表示，单位为cm
低压级配用电机功率：以数字表示，单位为kW
低压级转子导程：D－短导程，T－特长导程，长导程不表示
低压级压缩机类型：III、II－表示III、II型压缩机
低压级转子名义直径：用数字表示，单位为cm
机组型式:螺杆式
机组类型：H—热虹吸油冷，水油冷不表示
机组类型：F—防爆型，非防爆不表示
制冷剂种类：A—氨，F—氟利昂
机组型式:双机双级
控制方式:微机控制
备注: 1、制冷量、轴功率及所配主电机均指在蒸发温度-35℃、冷凝温度+35℃、液体过冷5℃、低压级吸气过热5℃工况下数据。
基本型号外形图（配水油冷却器）
基本型号外形图（配热虹吸油冷却器）
基本型号基础图
