锚索验收试验报告

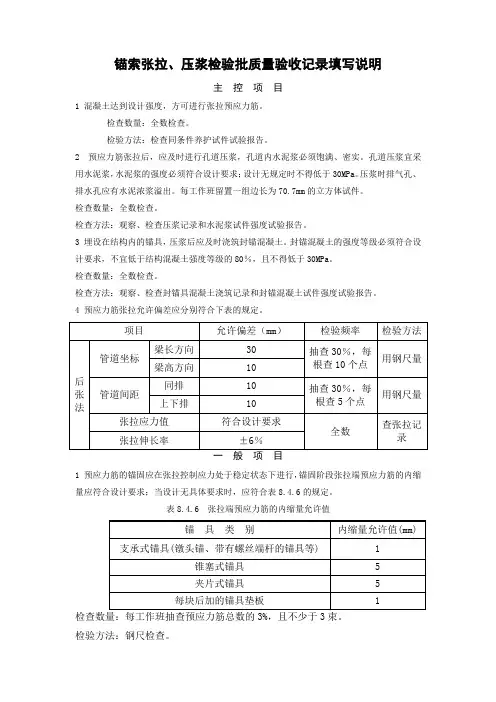

锚索张拉、压浆检验批质量验收记录填写说明
主控项目
1 混凝土达到设计强度，方可进行张拉预应力筋。

检查数量：全数检查。

检验方法：检查同条件养护试件试验报告。

2 预应力筋张拉后，应及时进行孔道压浆，孔道内水泥浆必须饱满、密实。

孔道压浆宜采用水泥浆，水泥浆的强度必须符合设计要求；设计无规定时不得低于30MPa。

压浆时排气孔、排水孔应有水泥浓浆溢出。

每工作班留置一组边长为70.7mm的立方体试件。

检查数量：全数检查。

检查方法：观察、检查压浆记录和水泥浆试件强度试验报告。

3 埋设在结构内的锚具，压浆后应及时浇筑封锚混凝土。

封锚混凝土的强度等级必须符合设计要求，不宜低于结构混凝土强度等级的80％，且不得低于30MPa。

检查数量：全数检查。

检查方法：观察、检查封锚具混凝土浇筑记录和封锚混凝土试件强度试验报告。

4 预应力筋张拉允许偏差应分别符合下表的规定。

1 预应力筋的锚固应在张拉控制应力处于稳定状态下进行，锚固阶段张拉端预应力筋的内缩量应符合设计要求；当设计无具体要求时，应符合表8.4.6的规定。

表8.4.6 张拉端预应力筋的内缩量允许值
检验方法：钢尺检查。

市政工程锚索试验记录锚索试验是市政工程中常用的一种试验方法，用于评估锚索的承载能力和稳定性。

以下是一份锚索试验记录的示例，供参考。

一、试验概况试验名称：市政工程锚索试验试验地点：市市中心广场试验时间：2024年10月10日试验人员：王工、李工、张工二、试验目的本次试验的目的是评估市政工程中使用的锚索的承载能力和稳定性，为工程的施工和使用提供可靠依据。

三、试验装置1.锚索：采用直径为20毫米的钢丝绳作为锚索。

2.锚具：采用钢筋混凝土基础和金属锚板作为锚具。

3.试验设备：锚索试验机、测力仪、数显测力传感器、数据采集仪等。

四、试验过程1.安装锚具：在试验地点的地下先进行锚具的安装工作。

首先，在锚具定位点挖掘一个合适的基坑，然后将锚板嵌入基坑中，并用钢筋混凝土进行固定。

2.安装锚索：将试验用的钢丝绳拧成一定长度的锚索，然后将其连接到锚板上，并用螺栓进行紧固。

3.试验加载：使用锚索试验机施加一定的静载荷到锚索上，并监测加载过程中锚索的应变和位移情况。

4.试验记录：使用测力仪和数显测力传感器测量锚索在不同载荷下的受力情况，并使用数据采集仪进行数据记录。

6.锚索检查：在试验结束后，对锚索进行外观检查和局部破坏检测，评估其使用性能和稳定性。

五、试验结果1.载荷-位移曲线：根据试验记录和数据分析，绘制出锚索在不同载荷下的位移曲线。

2.载荷-应变曲线：根据试验记录和数据分析，绘制出锚索在不同载荷下的应变曲线。

3.承载能力评估：根据试验结果和相应设计规范，评估锚索的承载能力和稳定性，并提供结论和建议。

六、试验总结本次锚索试验的目的是评估市政工程中使用的锚索的承载能力和稳定性。

通过试验过程和结果的分析，得出了锚索的载荷-位移曲线和载荷-应变曲线，并对锚索的承载能力进行了评估。

根据评估结果，给出了相应的建设和使用建议，为市政工程的施工和使用提供了可靠依据。

检验报告编号：工程名称：受检单位：检验类别委托XXXX建设工程质量检测有限公司XXX建设工程质量检测有限公司XXX山边坡护坡工程检验报告委托单位XXX工程名称XX山边坡护坡工程锚索验收拉拔试验工程地点XXX 委托日期2015 年 11 月抽样日期2014 年 11 月 12 日抽样地点施工现场抽样基数118 根抽样数量 6 根建设单位XXX 设计单位XX工程勘察设计院施工单位XX基础工程有限公司监理单位XX项目管理有限公司勘察单位XX工程勘察设计院委托方提供的资料设计图纸项目锚索验收拉拔试验检测日期2015.11.12-2015.11.13仪器千斤顶、高压油泵、静力荷载测试仪、位移传感器；检验设备编号10061、1111484、100603、 1208024、 1208019依据《建筑边坡工程技术规范》（GB50330—2013）、《岩土锚杆（索）技术规程》（CECS 22:2005）检验结论XXX炮台山边坡护坡工程采用3×7Φ 5 及 5×7Φ5 锚索，锚索轴向抗拔力实测值为420 kN、440 kN、570kN。

受XXX委托，对XXX山边坡护坡工程锚索进行了验收拉拔试验，检测数量 6 根（各种抗拔力均为2根），验证锚索轴向抗拔力是否满足设计要求。

经检测6根锚索加载到规定值后变形稳定，参加试验的锚索轴向抗拔力满足设计要求。

( 以下空白 )检验专用章2015 年 11 月 27 日附注：复印报告未重盖红色“检验专用章”无效检验：审核：批准：XXXX建设工程质量检测有限公司检验报告1XXX 建设工程质量检测有限公司XXX山边坡护坡工程XXX建设工程质量检测有限公司（乙方），受 XXX（甲方）的委托，对 XXX山边坡护坡工程进行锚索验收拉拔试验，现将测试情况及测试结果分述如下：一、工程概况该工程由XX工程勘察设计院设计，XX基础工程有限公司施工。

XXX建设工程质量检测有限公司于2015年11月12日对XXX山边坡护坡工程锚索进行了验收拉拔试验，试验目的是验证锚索轴向抗拔力是否满足设计要求。

锚索孔检验批质量验收记录表[预应力锚索] 01014601口口口口单位工程名称分部工程名称预应力锚索分项工程名称锚索孔验收部位施工单位中铁十七局宁安铁路工程指挥部无砟轨道分部项目负责人张立施工质量验收标准名称及编号《高速铁路路基工程施工质量验收标准》（TB10751-2010）施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1锚索孔的布置形式及间距第10.10.11条按照设计要求以纵横向3m间距布置。

2 锚索孔孔径第10.10.12条锚索孔直径130mm，满足设计要求。

3 锚索孔深度第10.10.12条锚索孔孔深XXm，满足设计要求。

一般项目1锚索孔的允许偏差位置±100mm X X X X X 2 倾角1% X X X X X施工作业人员质量责任登记施工负责人：年月日施工单位检查评定结果专职质量检查员：年月日分项工程技术负责人：年月日分项工程负责人：年月日监理单位验收结论监理工程师：年月日锚索制作检验批质量验收记录[预应力锚索] 01014602口口口口单位工程名称分部工程名称预应力锚索分项工程名称锚索制作验收部位施工单位中铁十七局宁安铁路工程指挥部无砟轨道分部项目负责人张立施工质量验收标准名称及编号[A]：《高速铁路路基工程施工质量验收标准》（TB 10751-2010）[B]：《铁路混凝土工程施工质量验收标准》（TB 10424-2010）施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1 预应力筋质量[B] 第7.2.1条锚索制作用钢绞线出厂合格证1份，编号20150408；实验报告1份，编号：GJX-20130714-8，质量合格。

2预应力筋品种、级别、规格、数量[B] 第7.3.1条锚索支座用钢绞线采用1860级Φ15.2mm钢绞线，每束锚索均为3束钢绞线，符合设计要求。

3 预应力筋外观质量[B] 第7.3.2条钢绞线平顺、无弯折，表面无裂纹、小刺、机械损伤、氧化铁皮和油污等，符合设计要求。

报告编号:xxxxxxx-00001XX苑3号楼基坑锚索验收试验检测报告xx检测有限公司xx年x月xxx日注意事项1、报告未盖本公司“检测试验专用章”无效。

2、复制报告未重新加盖本公司“检测试验专用章”无效。

3、报告无批准、审核/批准、校核、编制人签字无效。

4、报告涂改、缺页无效。

5、对检测报告若有异议，应于收到报告之日起十五日内向本检测单位提出。

地址：邮政编码：联系人：电话：传真：工程名称： XX苑3号楼委托单位：建设单位：施工单位：监理单位：检测单位：XX检测有限公司检测地点：XX路XX号检测日期：xx年3月18 日检测资质证书号：批准/审核：校核：编写：检测：目录1、前言 (5)2、检测仪器设备、方法和标准 (6)3、试验结果及分析 (6)4、结论 (7)5、附图表 (7)1、前言XX苑3号楼位于XX号，占地约38212.92m2，建筑面积约17.8万m2。

基坑深度： B区基础标高±0.00相当于绝对标高82.500m，现地面绝对标高为83.76～84.71m，开挖后基坑底标高为74.90 m，基坑深7.75～10.71m； C区基础标高±0.00相当于绝对标高84.8m，现地面绝对标高为85.73～87.1m，开挖后基坑底标高为79.10 m基坑深6.63～8.0m。

基坑部分采用人工挖孔桩和微型桩排桩多层支点支护。

为了检验锚杆的轴向抗拉承载力，受建设单位委托，我公司于xx年3月18日对该基坑支护工程的3根锚杆进行了抗拉试验。

各试验锚杆的概况见表1，试验锚杆由监理及有关单位指定。

表12、检测仪器设备、方法和依据2.1试验加载装置•本次试验采用RSM-JCⅢ2.0静载荷测试仪分级加载，利用支墩承受荷载反力，支墩由工字钢梁组成，千斤顶置于支墩上，对试验锚杆施加抗拔力，用位移传感器测读锚头位移，试验设备均经过xx计量检测研究院的检定，且在有效期内。

2.2试验方法试验按照《建筑基坑支护技术规程》（JGJ 120）中有关锚杆验收试验的规定进行。

边坡锚杆锚索验收要求
边坡锚杆锚索验收要求如下：
1. 锚杆锚索的数量和位置应符合设计要求，并要求进行实测确认。

2. 锚杆锚索的长度应符合设计要求，并进行实际测量验证。

3. 锚杆锚索的材料应符合设计要求并应进行验收。

材料应具有足够的强度和耐腐蚀性。

4. 锚杆锚索的固定部位应检查锚固质量，并验证是否满足设计要求。

检查锚固质量包括检查固定部位的强度和锚固长度。

5. 确保锚杆锚索的预紧力符合设计要求，并进行实际测量和验证。

预紧力的控制应考虑边坡的稳定性和荷载条件。

6. 锚杆锚索的锚具应正确安装，并进行验收。

锚具的安装应符合设计要求，并具有足够的强度。

7. 锚杆锚索的保护措施应符合设计要求，并进行验收。

保护措施包括锚索的防腐蚀处理和防护措施。

8. 验收过程中应进行必要的检测和试验，例如锚固力试验，以确保锚杆锚索的质量。

9. 检查验收文件，包括施工记录、试验报告等，以确保工程质
量的记录和证明的完整性和准确性。

以上要求是一般性的，具体的边坡锚杆锚索验收要求还需参考相关的设计规范和施工标准。

检测报告批准：审核：试验：1 检测概况我公司受XX公司委托，对XX项目砂浆锚杆进行验收试验，根据委托方要求锚杆试验检测的数量3根。

本工程锚杆拉拔试验的现场检测工作于XX年12月08日进行，目的是检验锚杆抗拔力能否满足设计要求。

2 待检测锚杆主要设计参数根据委托方提供资料，检测锚杆（索）主要设计参数见表2-13 锚杆抗拔力检测主要仪器设备根据所掌握的资料及现场勘查情况，结合工程的具体特点，投入相应的仪器设备，保证锚索检测任务顺利完成。

主要仪器设备见表3-1。

表3-1 主要仪器设备4 试验方法及资料整理4.1 试验依据《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）。

4.2 试验方法依据《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）中有关锚杆验收试验的规定进行检测。

加载方式：加载级数分为四级，检测时将张拉工具锚夹片安装在锚索位于锚头处的筋体上，按照锚杆单循环验收试验加荷、持荷、卸荷。

分级按照设计锚固力的10%、40%、70%、100%分级加荷，达到最大试验荷载之前每级荷载持荷1min，达到最大试验荷载后持荷不小于5min并测读位移，在持荷时间内锚杆（索）的位移量应小于1.0mm。

当不能满足时持荷至60min 时，锚杆（索）位移量应小于2.0mm。

然后卸荷按设计锚固力的100%、70%、40%、10%分级卸荷并测出锚头位移。

5 试验结果5.1检测结果汇总表详见表5-1经检测，所检3根锚杆，均满足设计要求，详细情况见表5-1。

5.2锚杆荷载-位移（Q-s）曲线图6 检测结论经检测，该工程本次试验3根锚杆最大试验荷载均达到设计值且未破坏，符合设计要求。

以下无正文。

锚索申请验收
致： [验收单位名称]
主题：锚索验收申请
尊敬的 [验收单位名称]：
我方已按照合同要求完成了锚索的施工工作，并自检合格，现向贵单位提出验收申请。

一、验收内容如下：
1.锚索材料检验：所使用的锚索材料均符合设计要求，质量合格。

2.锚索安装质量：锚索安装位置准确，固定牢固，无松动现象。

3.锚索张拉试验：按照相关规范要求进行了锚索张拉试验，结果满足设计要求。

4.锚索防腐处理：锚索防腐处理符合设计要求，保证长期使用效果。

5.其他需要验收的内容：其他相关技术指标均符合设计要求。

二、验收依据：
1.合同文件及技术规格书；
2.相关国家及行业标准、规范。

三、验收方法：
1.现场实物验收；
2.检查相关资料和记录；
3.对关键部位进行抽查。

四、验收时间安排：
1.[日期]：提交验收申请；
2.[日期]：现场实物验收；
3.[日期]：验收意见反馈及整改。

五、附件：
1.锚索施工自检报告；
2.锚索张拉试验报告；
3.其他相关资料。

敬请贵单位安排验收工作，并对本工程提出宝贵的意见和建议。

如有需要，我方将随时配合并提供必要的支持和协助。

顺祝商祺！。

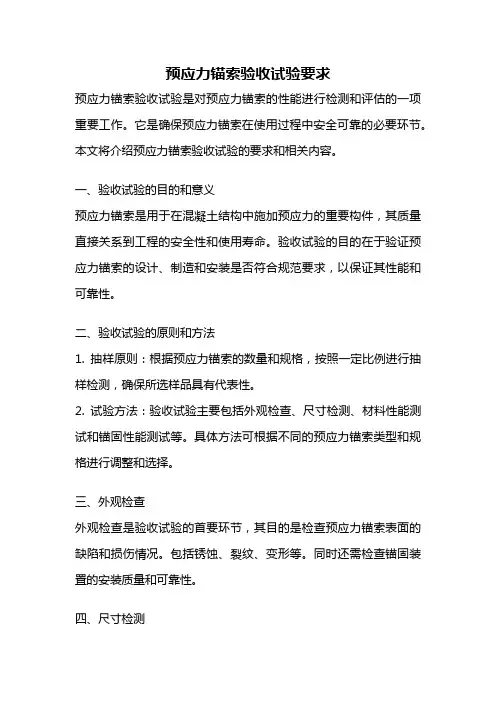

预应力锚索验收试验要求预应力锚索验收试验是对预应力锚索的性能进行检测和评估的一项重要工作。

它是确保预应力锚索在使用过程中安全可靠的必要环节。

本文将介绍预应力锚索验收试验的要求和相关内容。

一、验收试验的目的和意义预应力锚索是用于在混凝土结构中施加预应力的重要构件，其质量直接关系到工程的安全性和使用寿命。

验收试验的目的在于验证预应力锚索的设计、制造和安装是否符合规范要求，以保证其性能和可靠性。

二、验收试验的原则和方法1. 抽样原则：根据预应力锚索的数量和规格，按照一定比例进行抽样检测，确保所选样品具有代表性。

2. 试验方法：验收试验主要包括外观检查、尺寸检测、材料性能测试和锚固性能测试等。

具体方法可根据不同的预应力锚索类型和规格进行调整和选择。

三、外观检查外观检查是验收试验的首要环节，其目的是检查预应力锚索表面的缺陷和损伤情况。

包括锈蚀、裂纹、变形等。

同时还需检查锚固装置的安装质量和可靠性。

四、尺寸检测尺寸检测是对预应力锚索的几何尺寸进行测量和评估。

主要包括直径、长度、弯曲度等指标的检测。

通过尺寸检测可以判断预应力锚索的制造质量和安装精度。

五、材料性能测试材料性能测试是对预应力锚索所使用材料的性能进行检测。

包括钢材的拉伸强度、屈服强度、延伸率等指标的测试。

通过材料性能测试可以评估预应力锚索的材料质量和可靠性。

六、锚固性能测试锚固性能测试是对预应力锚索在锚固装置中的锚固能力进行评估。

主要包括静载试验和疲劳试验两种。

静载试验是通过施加静态荷载来测试锚固性能，疲劳试验是模拟实际使用条件下的循环荷载作用，评估锚固性能的持久性和耐久性。

七、验收标准和判定验收标准是对预应力锚索各项指标的要求和限制。

一般根据国家或行业规范制定，包括锚固长度、锚固强度、材料性能等。

验收判定是根据试验结果和验收标准进行评定，判断预应力锚索是否合格。

八、试验结果和报告验收试验结束后，应编制试验报告，详细记录试验过程、试验数据和结果。

报告应包括预应力锚索的基本信息、试验方法和结果、验收标准和判定等内容。

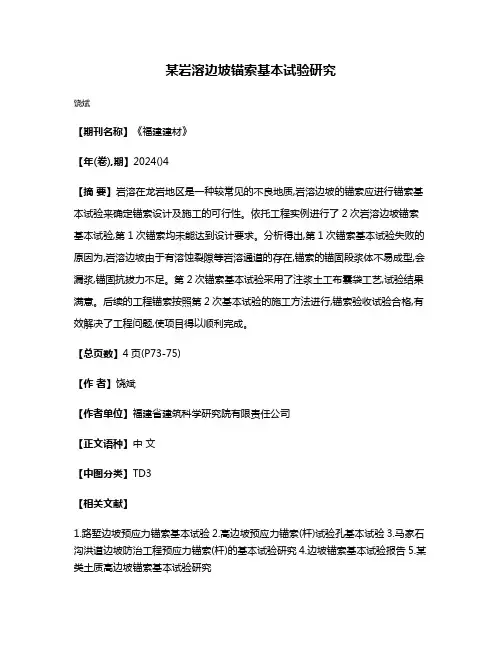

某岩溶边坡锚索基本试验研究
饶斌
【期刊名称】《福建建材》
【年(卷),期】2024()4
【摘要】岩溶在龙岩地区是一种较常见的不良地质,岩溶边坡的锚索应进行锚索基本试验来确定锚索设计及施工的可行性。

依托工程实例进行了2次岩溶边坡锚索基本试验,第1次锚索均未能达到设计要求。

分析得出,第1次锚索基本试验失败的原因为,岩溶边坡由于有溶蚀裂隙等岩溶通道的存在,锚索的锚固段浆体不易成型,会漏浆,锚固抗拔力不足。

第2次锚索基本试验采用了注浆土工布囊袋工艺,试验结果满意。

后续的工程锚索按照第2次基本试验的施工方法进行,锚索验收试验合格,有效解决了工程问题,使项目得以顺利完成。

【总页数】4页(P73-75)
【作者】饶斌
【作者单位】福建省建筑科学研究院有限责任公司
【正文语种】中文
【中图分类】TD3
【相关文献】
1.路堑边坡预应力锚索基本试验
2.高边坡预应力锚索(杆)试验孔基本试验
3.马家石沟洪道边坡防治工程预应力锚索(杆)的基本试验研究
4.边坡锚索基本试验报告
5.某类土质高边坡锚索基本试验研究
因版权原因，仅展示原文概要，查看原文内容请购买。

锚杆锚碇板和加筋土挡土墙总体质量检验报告单锚杆、锚碇板和加筋土挡土墙是常用于土工工程中的三种重要保护结构。

为了确保其质量符合设计要求，需要对其进行总体质量检验。

下面是一份关于锚杆、锚碇板和加筋土挡土墙总体质量检验报告单，内容包括工程概况、检验对象、检验标准、检验过程、结果评定和结论等。

一、工程概况本次总体质量检验报告的工程为XXX工程，工程位于XX地区，涉及锚杆、锚碇板和加筋土挡土墙等结构的施工。

二、检验对象本次检验的对象为锚杆、锚碇板和加筋土挡土墙。

三、检验标准本次检验按照国家相关技术规范和标准进行，包括但不限于《土工合成材料介绍与应用技术规程》、《锚杆工程技术规范》、《土石工程施工质量验收规范》等。

四、检验过程1.检查资料：检查相关施工资料，包括工程图纸、设计计算书、施工方案、材料采购清单等。

2.视察施工现场：对锚杆、锚碇板和加筋土挡土墙的施工现场进行视察，检查施工质量和工艺是否符合技术规范要求。

3.进行实地检测：对锚杆的锚固长度、锚杆的直径、锚杆的排列间距等进行实地检测。

4.检测材料：对锚杆、锚碇板和加筋土材料的质量进行检测，包括抗拉强度、抗剪强度、耐久性等指标。

5.进行特殊检测：对需要特殊检测的部位进行特殊检测，例如加筋土挡土墙表面平整度、锚碇板与附着物的粘结性等。

6.分析数据：对收集到的检测数据进行整理、分析和评估。

五、结果评定1.锚杆：根据检测数据和相关标准，判断锚杆的质量是否合格，计算锚固长度是否满足要求，根据锚杆的直径和排列间距等指标评定其合格性。

2.锚碇板：根据检测数据和相关标准，判断锚碇板的质量是否合格，包括锚碇板的强度、粘结性、耐久性等指标。

3.加筋土挡土墙：根据检测数据和相关标准，判断加筋土挡土墙的质量是否合格，包括挡土墙的平整度、稳定性、抗滑等指标。

六、结论根据对锚杆、锚碇板和加筋土挡土墙进行的检验，得出以下结论：1.锚杆、锚碇板和加筋土挡土墙的施工质量符合设计要求，各项指标满足相关标准。

锚索拉拔报告
报告人：XXX（姓名）
报告日期：XXXX 年 XX 月 XX 日
一、报告目的
本次报告旨在总结、分析和评估锚索拉拔试验的结果，为后续工程提供可靠的技术支持和参考。

二、试验概述
本次试验所涉及的项目为：XXXX（工程项目名称）。

试验现场位于XXXX（地理位置），试验时间为XXXX（起止时间）。

试验过程中，我们采用了以下技术和设备：
1. 拉拔机；
2. 牵引绳索、缆绳、锚栓和挂钩；
3. 数据记录仪。

试验过程中，我们分别对锚索进行了拉拔试验，目的是检测锚索在受力情况下的承载能力、变形性态以及其它力学特性。

具体试验数据请见附表。

三、试验结论
据我们对试验数据的分析和评估，我们得出如下结论：
1. 在经过拉拔试验后，锚索的承载能力和稳定性均能够达到设计要求；
2. 在锚索受力的过程中，其变形性态相对稳定，并且不会影响锚索的使用寿命；
3. 采用现有的锚索拉拔工艺和设备，可以满足目前工程项目的需求。

四、建议和改进
在试验过程中，我们发现一些问题和不足之处，我们给出如下建议和改进意见：
1. 为了提高试验的精度和准确性，建议优化试验现场的环境条件；
2. 为了避免过度损伤锚索，建议在试验前进行充分的检修和维护；
3. 为了提高工作效率和安全性，建议引进更先进的拉拔设备和技术。

五、总结和展望
通过本次试验，我们充分认识到锚索拉拔试验的重要意义和必要性。

我们将不断努力，优化工艺流程和设备条件，为保障工程的顺利进行提供更加可靠和优质的技术服务。

目录一、工程概况 (1)二、检测目的 (1)三、检测主要依据 (1)四、锚索试验操作要点 (2)五、检测情况分析 (3)六、检测结论 (9)附图 (10)一、工程概况锚索检测数量及参数见下表：表1 现场试验锚索样本参数二、检测目的检验锚索抗拔力是否满足抗拔力设计值。

三、检测主要依据1.《建筑边坡支护技术规范》（DB50/5018—2001）2.《建筑边坡工程技术规范》（GB-50330-2002）3.《水电工程预应力锚固设计规范》（DL/T-5176-2003）4.《水电水利工程预应力锚索施工规范》（DL/T-5083-2004）5.《水利水电工程锚喷支护技术规范》（SL377-2007）四、锚索试验操作要点1．锚索验收的目的是检验施工质量是否达到设计要求。

2．验收试验锚索的数量取每种类型锚索总数的5%，且均不得少于5根。

3．验收试验锚索应随机抽样。

4．试验荷载值对永久性锚索为1.1ζ2A s f y；对临时性锚索为0.95ζ2A s f y。

ζ2——锚筋抗拉工作条件系数，永久性锚索取0.69，临时性锚索取0.92.A s——预应力钢绞线截面面积（m2）f y——锚筋抗拉强度设计值（kPa）5．前三级荷载可按试验荷载值的20%施加，以后按10%施加，达到试验荷载后观测10min，然后卸载到试验荷载的0.1倍并测出锚头位移。

6．锚索试验完成后要绘制锚索荷载——位移（Q-s）曲线图。

7．满足下列条件时，试验的锚索为合格：（1）．加载到设计荷载后变形稳定；（2）．锚索弹性变形不应小于自由段长度计算值的80%，且不应大于自由段长度与二分之一锚固段长度之和的弹性计算变形值。

8．锚索总变形量应满足设计允许值，且应与地区经验基本一致。

五、检测情况分析表2 试验锚索理论伸长值1表3 试验锚索理论伸长值21.预应力锚索MS-1图1 预应力锚索MS-1荷载——位移曲线图2 预应力锚索MS-1位移——时间曲线2.预应力锚索MS-2表5 预应力锚索MS-2实际伸长值锚索编号荷载集度荷载数值（kN）油压表读数（MPa）位移量（mm）补偿量（mm）实际位移（mm）加载时间（min）稳定时间(min)累计时间(min)M S-253518.18126.96.30.5257 752527.01146.96.50.32514 17035.85168.96.72.52521 18442.92188.96.92.521033图3 预应力锚索MS-2荷载——位移曲线图4 预应力锚索MS-2位移——时间曲线3.预应力锚索MS-3表6 预应力锚索MS-3实际伸长值锚索编号荷载集度荷载数值（kN）油压表读数（MPa）位移量（mm）补偿量（mm）实际位移（mm）加载时间（min）稳定时间(min)累计时间(min)M S-353518.18121.195.126.257 752527.01151.95.156.32514 17035.85174.95.179.52521 18442.92188.95.193.321033图5 预应力锚索MS-3荷载——位移曲线图6 预应力锚索MS-3位移——时间曲线4.预应力锚索MS-4表7 预应力锚索MS-4实际伸长值锚索编号荷载集度荷载数值（kN）油压表读数（MPa）位移量（mm）补偿量（mm）实际位移（mm）加载时间（min）稳定时间(min)累计时间(min)M S-4535018.18117.93.324.3257 752527.01148.93.355.62514 170035.85169.93.376.2521 184042.92186.93.393.21033图7 预应力锚索MS-4荷载——位移曲线图8 预应力锚索MS-4位移——时间曲线5.预应力锚索MS-5表8 预应力锚索MS-5实际伸长值锚索编号荷载集度荷载数值（kN）油压表读数（MPa）位移量（mm）补偿量（mm）实际位移（mm）加载时间（min）稳定时间(min)累计时间(min)M S-5535018.18125.98.26.257 752527.01152.98.53.62514 170035.85173.98.75.12521 184042.92192.98.93.21033图9 预应力锚索MS-5荷载——位移曲线图10 预应力锚索MS-5位移——时间曲线六、检测结论依据规范和设计要求，验收试验的锚索数量不少于总数的5%，且不少于5根，现场共设计有24根锚索，随机抽检了5根锚索进行试验，试验锚索主要结果如下表9所示，依据《建筑边坡工程技术规范》（GB-50330-2002）附录C第C.3.7条规定，锚索“加载到设计荷载后变形稳定”并且“锚索弹性变形不应小于自由段长度计算值的80%，且不应大于自由段长度与二分之一锚固段长度之和的弹性计算变形值”的要求判断，试验锚索的抗拔力，符合设计要求。

报告编号:xxxxxxx-00001XX苑3号楼基坑锚索验收试验检测报告XX建筑科技有限公司xx年三月二十五日注意事项1、报告未盖本公司“检测试验专用章”无效。

2、复制报告未重新加盖本公司“检测试验专用章”无效。

3、报告无批准、审核/批准、校核、编制人签字无效。

4、报告涂改、缺页无效。

5、对检测报告若有异议，应于收到报告之日起十五日内向本检测单位提出。

地址：XX路邮政编码：电话：传真：工程名称： XX苑3号楼委托单位：——建设单位：——施工单位：——监理单位：——检测单位：XX建筑科技有限公司检测地点：XX路XX号检测日期：xx年3月18 日检测资质证书号：批准/审核：校核：编写：检测：目录1、前言 (5)2、检测仪器设备、方法和标准 (6)3、试验结果及分析 (6)4、结论 (7)5、附图表 (7)1、前言XX苑3号楼位于XX号，占地约38212.92m2，建筑面积约17.8万m2。

基坑深度： B区基础标高±0.00相当于绝对标高82.500m，现地面绝对标高为83.76～84.71m，开挖后基坑底标高为74.90 m，基坑深7.75～10.71m； C区基础标高±0.00相当于绝对标高84.8m，现地面绝对标高为85.73～87.1m，开挖后基坑底标高为79.10 m基坑深6.63～8.0m。

基坑部分采用人工挖孔桩和微型桩排桩多层支点支护。

为了检验锚杆的轴向抗拉承载力，受建设单位委托，我公司于xx年3月18对该基坑支护工程的3根锚杆进行了抗拉试验。

各试验锚杆的概况见表1，试验锚杆由监理及有关单位指定。

表12、检测仪器设备、方法和依据2.1试验加载装置•本次试验采用ZY50锚杆拉力计（管理编号：JG-145）分级加载，利用支墩承受荷载反力，支墩由工字钢梁组成，千斤顶置于支墩上，对试验锚杆施加抗拔力，用游标卡尺测读锚头位移，试验设备均经过xx计量检测研究院的检定，且在有效期内。
