高分子化学逐步聚合反应

H-[OROCOR'O]m-[OROCOR'O]n-OH
+ H-[OROCOR'O]p-[OROCOR'O]q-OH → H-[OROCOR'O]m- [OROCOR'O]q-OH + H-[OROCOR'O]p-[OROCOR'ON]q-OH 五、热降解及交联 缩聚产物在聚合后期和挤出加工中会发生热降解或支化甚至交联。 聚酰胺在受热过程中发生热分解。 尽管这种热分解不太明显, 但影响聚合物 (5-19)
的物理性能。 降解由大分子链上-NH-CH2-骨架的均列产生的自由基引发。 裂 解过程中放出水和二氧化碳。 水进一步水解酰胺健[-NH-C(O)-]而导致进一步的 降解。 末端胺基~-NH2 与主链羰基反应会生成支链, 严重时引起聚合物的交联 (式 5-20)。
— b） ，通常 a 与 b 并不能发生反应，此种单体只能与其它单体进行共聚合。 4．A—R—a + b—R’—b 型单体 带有相同的官能团(a—R—a 或 b—R’一
b)，本身所带的官能团(a 与 b 间或 b 与 b 之间)不能相互反应，只有同另一种单 体上所带的另一类型的官能团(即 a 与 b 间)进行反应， 这种缩聚反应常标为混缩 聚，如 a 为氨基(一 NH2)，b 为羧基(一 COOH)，a 和 b 两两之间可反应生成酰胺 基连接的聚合物，此类单体体系记为“2—2”型单体体系。 (二)单体上能参与反应的官能团数大于 2 的情况 如果单体体系中有一种单体，它带有 2 个以上能参与反应的官能团，例如甘 油带有能参与反应的官能团数为 3，则这种单体与另外的单体组成的体系进行聚 合反应，得到支链型或三维网状大分子。 单体的反应活性对聚合过程和聚合物的聚合度都有影响。单体通过官能团进 行反应，因此，单体的活性直接依赖于官能团的活性。例如聚酯可通过醇类(含 羟基一 OH)单体与下列带有不同官能团的单体反应来制取，它们的活性次序由强 到弱排列为：酰氮>酸酐>羧酸>酯。

（1） 自催化：体系中的羧酸单体起自催化作用
RP = k[COOH][OH][酸催化剂]= k[COOH]2[OH] 等当量时：[COOH]=[OH]=[M] = c RP = -d[M]/dt = k[M]3 = k c3
5.4 线型缩聚动力学
设t = 0时, 起始功能基浓度 = [M]0 =c0
指聚合过程中生成的聚合物分子可被反应中伴生的小分 子降解，单体分子与聚合物分子之间存在可逆平衡的逐 步聚合反应。
如聚酯化反应：
n HOOC R COOH + n HO R' OH
聚合 水解
HO ( OC-R-CO O-R'-O )nH + (2n-1) H2O
5.3 线形缩聚反应的机理
线形缩聚特点：
物的过程。 • 缩合反应例如：醋酸与乙醇间的反应。除生成产物外，还有低分
子副产物产生。
• 单体官能度：单体分子中反应点的数目叫做单体官能度（f ), 一般 就等于单体所含官能基的数目。
如：HO-CH2CH2-OH, f = 2; 丙三醇，f = 3.
（官能度要以反应类型为基础判定）
5.2 缩 聚 反 应
5.3 线形缩聚反应的机理
逐步聚合反应分类
聚合产物 结构不同
热力学 线型逐步聚合
平衡线型逐步聚合 不平衡线型逐步聚合
非线型逐步聚合
5.3 线形缩聚反应的机理
52-2或2官能度体系，聚合产物 分子链只会向两个方向增长，生成线形高分子。 充分条件：成环倾向 5,6元环 > 7,12元环 > 3,4,8-11元环。 成环单分子反应，较低浓度；缩聚双分子反应，较高浓度。
5.3 线形缩聚反应的机理
根据平衡常数的大小，可将线形缩聚分成三类： 1、平衡常数小，如聚酯化，K≈ 4，低分子副产物对分子

高分子化学第二章逐步聚合反应
2.1 缩合反应与缩聚反应
O
酯 化
CH3C_ OH + H_OCH2CH3
反
O
应
CH3C_OCH2CH3 + H2O
酰 胺 化
O CH3C_OH + H_NHCH2CH3
反
O
应
CH3C_NHCH2CH3 + H2O
双官能团单体的多步缩合反应：
H O O C(CH 2)4CO_O H+H _N H (CH 2)6N H 2
3、单体通式 a–R–c
H2N(CH2) 5OH 仅参加前面二类型的均缩聚或混缩聚反应而不能单独进行 聚合，这叫共缩聚反应，产物叫做共缩聚物。
合成一种线型缩聚物一般可有多种聚合反应路线和相应的 单体，但是按照这些单体的合成难易、聚合反应的难易以 及聚合物相对分子质量的高低，通常只有一两种单体是最 符合条件的。
2 与官能团所处的空间环境有关 对苯二胺 + 对Biblioteka 二甲酰氯 反应活性较低H2N_
_NH 2+CO l C _ _COl C 全芳聚酰胺
间苯二胺 + 间苯二甲酰氯 反应活性较高
H2N_ _NH 2+CO l C _ _COl C 全 芳 聚 酰 胺
3 环化反应倾向大小 羟基酸的聚合-环化反应倾向与碳原子数
由带两个或两个以上官能团的单体之间连续、重复进行的缩 合反应称为缩合聚合反应，简称缩聚反应。
2.2 逐步聚合反应单体
2.2.1 线型缩聚反应单体的类型
1、单体通式 a–R–b
HO(CH2)5COOH
H2N(CH2) 5COOH
属于均缩聚反应，得到均缩聚物。

2）2－2功能度体系 每个单体都有两个相同的功能 基或反应点，可得到线形聚合物， 如：
n HOOC(CH2)4COOH + n HOCH2CH2OH
HO CO(CH 2)4COOCH 2CH 2O
n
H + (2n-1) H2O
缩聚反应是缩合反应多次重复 结果形成聚合物的过程。
3）2功能度体系
同一单体带有两个不同 （或相同）且能相互反应的官 能团，得到线形聚合物，如：
按聚合产物分子链形态的不 同分类 线形逐步聚合反应 其单体为双功能基单体， 聚合产物分子链只会向两个方 向增长，生成线形高分子。
非线形逐步聚合反应 非线形逐步聚合反应的聚 合产物分子链不是线形的，而 是支化或交联的，即聚合物分 子中含有支化点，要引入支化 点，必须在聚合体系中加入含 三个以上功能基的单体。
n HO n HO
R COOH H O R CO n OH + (n-1) H2O R OH H O R n OH + (n-1) H2O
4） 2－3、2－4功能度体系
当功能度大于2时，分子链将向 多个方向增长，这样的话将得到支化 甚至是交联的聚合物。 例如： 通过苯酚和甲醛制备酚醛树脂时， 当反应程度较高时，可以得到支化甚 至交联的聚合物。
H (OROCOR`CO )m HO (COR`COORO)q ( OROCOR`CO)n OH ( COR`COORO)p H
+
既不增加又不减少功能基数目，不影响反应程度 特 不影响体系中分子链的数目，使分子量分布更均一 点 不同聚合物进行链交换反应，可形成嵌段缩聚物
线形缩聚动力学
1. 功能基等活性理论 缩聚反应在形成大分子的过程中 是逐步进行的，若每一步都有不同的 速率常数，研究将无法进行。Flory提 出了功能基等活性理论： 不同链长的端基功能基，具有相 同的反应能力和参加反应的机会，即 功能基的活性与分子的大小无关。

HCl
H(CH 2)n COOC2H5 + H2O
7.60.2
8
Flory解释如下：

官能团之间的碰撞次数和有效碰撞几率与高分 子的扩散速率无关 体系粘度增大时，虽然整个高分子运动速率减 慢，但链段运动和链端的官能团活动并未受到 限制 由于高分子的活动迟缓，扩散速率低，反而使 两官能团之间碰撞的持续时间延长，有利于提 高有效碰撞几率
26
产生凝胶的临界条件
设支化单元的官能度为 f (不是平均官能度!) 某一链的一端连上一个支化单元的几率为α
已经连上的支化单元可以衍生出（f－1）个支链
每个支链又可以以α的几率再连上一个支化单元 故一个已经连在链上的支化单元与另一个支化单元 相连的几率为(f－1)α 如果（f－1)α < 1，说明支化减少，不出现凝胶 如果（f－1)α > 1，说明支化增加，会出现凝胶 因此产生凝胶的临界条件为：（f－1)α = 1，即
2
平均官能度（f）
1 mol丙三醇/ 1 mol邻苯二甲酸/1 mol苯甲酸体系. nOH = 1 x 3 =3 mol，nCOOH = 1x2 + 1 x 1 = 3 mol
f =∑Ni fi /∑Ni = (1x3 + 1x2 + 1x1) / (1 + 1 + 1) = 2.0
0.2 mol丙三醇/ 0.8 mol乙二醇/1.0 mol邻苯二甲酸体系 nOH = 0.2x3 + 0.8x2 = 2.2 mol， nCOOH = 1.0x2 = 2.0 mol
20
Carothers方程在线形缩聚中聚合度计算的应用
2 Xn = 2 Pf －
对于原料非等当量比，平均官能度按非等当量比计 算，就可求出某一反应程度 P 时的 Xn，例如 己二胺 己二酸 己 酸

逐步聚合包括哪些反应类型在化学领域中，逐步聚合是一种重要的反应类型，通常指的是通过一系列步骤将简单单体逐渐连接成高聚物的过程。

这种反应类型可以用于合成各种高分子化合物，广泛应用于塑料、橡胶、涂料和药物等领域。

逐步聚合的反应机制包括多种不同类型的反应，下面将介绍几种常见的逐步聚合反应类型。

首先，酯化反应是一种常见的逐步聚合反应类型之一。

在酯化反应中，羧酸和醇反应生成酯类化合物。

这种反应通常需要酸性条件下进行，通过羧基和羟基之间的酰基转移实现单体的连接。

酯化反应在高分子材料的合成中起着重要作用，例如聚酯树脂就是通过酯化反应合成的。

另外一种常见的逐步聚合反应类型是缩合反应。

缩合反应是指两个或多个单体分子之间发生亲核加成反应，形成键的建立并释放小分子（如水）。

缩合反应可以产生多种高分子化合物，例如聚酰胺的合成就是通过缩合反应进行的。

递交反应也是逐步聚合中常见的反应类型之一。

在递交反应中，两个或多个不同单体交替添加，形成交错排列的聚合物结构。

递交反应通常需要有交联剂的存在，能够形成三维网络结构的高分子材料，具有较好的机械性能和热稳定性。

此外，酰胺化反应也是逐步聚合的重要方式之一。

在酰胺化反应中，胺基和酰氯（或酸酐）之间发生亲核加成反应，生成酰胺键。

许多合成纤维的制备都采用了酰胺化反应，例如聚酰胺纤维的合成就是通过这种方式进行的。

最后，环氧化开环反应也是一种常见的逐步聚合反应类型。

环氧化开环反应是环氧化合物在酸性或碱性条件下开环并与其他分子发生反应，形成环氧化合物。

这种反应可以用于制备环氧树脂等高分子材料，具有出色的粘接性能和耐化学腐蚀性。

总的来说，逐步聚合包括酯化反应、缩合反应、递交反应、酰胺化反应和环氧化开环反应等多种反应类型。

这些反应在高分子材料的合成和功能化过程中发挥着重要作用，推动了高分子化学领域的发展和应用。

希望通过对逐步聚合反应类型的了解，能够更好地应用于工业和科研领域，促进高分子材料的创新和发展。

含活泼氢官能团的亲核化合物与含亲电不饱和官能团的亲电 化合物之间的聚合。如：
n O=C=N-R-N=C=O + n HO-R’-OH
( C N R N C O R'O ) n O H H O
聚氨基甲酸酯，简称聚氨酯
6
含活泼氢的官能团：-NH2, -NH, -OH, -SH, -SO2H, -COOH, -SiH等 亲电不饱和官能团：主要为连二双键和三键, 如：-C=C=O， -N=C=O，-N=C=S，-C≡C-，-C≡N等
共缩聚 在均缩聚中加入第二种单体进行的缩聚反应 在混缩聚中加入第三或第四种单体进行的缩聚反应 共缩聚在制备无规和嵌段共聚物方面获得应用: 无规共缩聚可适当降低聚合物的 Tg、Tm 可合成聚氨酯、聚酯型热塑弹性体
11
2.2 缩 聚 反 应
二、 官能度及等活性理论
1、官能度的概念
是指一个单体分子中能够参加反应的官能团的数目。 单体的官能度一般容易判断。 个别单体，反应条件不同，官能度不同，如
在不断排出低分子副产物时符合不可逆条件。 以聚酯化反应为例，聚酯是酸催化反应：
K 值 小， 如聚酯化反应，K 4， 副产物水对分子量影响很大 K值中等，如聚酰胺化反应，K 300～500 水对分子量有所影响 K值很大，在几千以上，如聚碳酸酯、聚砜 可看成不可逆缩聚
对所有缩聚反应来说，逐步特性是共有的， 而可逆平衡的程度可以有很大的差别。
17
2.3 线形缩聚反应
一、线形缩聚的单体
2
逐步聚合反应特征
以二元羧酸与二元醇的聚合反应为例：
。 。 。
。 。 。
3
逐步聚合反应类型
逐步聚合反应具体反应种类很多，概括起来主要有两大类：逐步缩合聚 合（Polycondensation) （简称缩聚反应）和 逐步加成聚合(Polyaddition) (1) 缩聚反应 a. 聚酯反应：二元醇与二元羧酸、二元酯、二元酰氯等之间反应 n HO-R-OH + n HOOC-R’-COOH H-(ORO-OCR’CO)n-OH + (2n-1) H2O

CH3CH2OCH2CH3 + H2O
酯化反应 酰胺化反应 生成醚 生成酸酐
_ CH3CH2 OH + H OCH2CH3
CH3CO OH +
_ H OOCCH3
CH3COOOCCH3 + H2O
特点：两个单官能团化合物之间进行的缩合反应在生成一个 简单的双分子缩合产物后，反应即停止进行。
2. 缩聚反应
◆ 3、4、8、9、10、11以及13以上的环环张力均较大，环状化 合物的稳定性较低，不容易环化，可忽略其环化倾向。 ◆ 7、12元环的张力中等，只要聚合反应条件控制合理，则环 化倾向并不显著。 ◆ 5、6元环的张力最小，最稳定，最容易环化。 ② 凡是能够生成五、六元环的双官能团单体，其环化反应占主 导地位，无法进行线型聚合！特别注意：四、五个碳原子的羟基酸 和氨基酸具有强烈的环化倾向而不能聚合，它们是缩聚反应单体的 所谓“禁忌式”。例如： 4-羟基丁酸 HO(CH2) 3COOH 5-羟基戊酸 HO(CH2) 4COOH 4-氨基丁酸 H2N(CH2) 3COOH 5-氨基戊酸 H2N(CH2) 4COOH
2.1 缩合反应与缩聚反应
1. 缩合反应
第 三 讲
有机分子两个官能团之间缩掉小分子而进行的化合反应称为 缩合反应。例如：单官能团分子之间进行的缩合反应:
O _ CH3C OH + H OCH2CH3
O CH3C OH + H NHCH2CH3
O CH3C OCH2CH3 + H2O
O CH3C NHCH2CH3 + H2O
11 7.6
7.6
13 7.5
7.5
15 7.7 0.67
上述结果表明，当分子链长增加到一定程度时，不同链上的相同官能团 都具有同样的活性。即大分子上相同官能团的反应活性与分子链长无关。

aABb aAa(bBb) aABAa bBABb ab ( ) a( AB)b a( AB)b a( ABAB)b ab n 聚体 m 聚体 (n m) 聚体 水
反应是官能团间的反应，无明显的引发、增长、终止， 反应是一步步增长的，具有逐步性。且每一步是可逆反
Na，Nb ：体系中官能团a、b的起始官能团 数，NA:分子数= Na/2，NB= Nb/2 Nc：加入的单官能团物质Cb的官能团数，也 是分子数。加入Cb相当于b官能团过量。 r<1。 B物质过量
特点：
1. 缩聚物有特征结构官能团；
2. 有低分子副产物；
3. 缩聚物和单体分子量不成整数倍。
逐步形成大分子
低分子副产物
4
2. 缩聚反应的体系 官能度：反应物分子中能参加反应的官能团数。
1-1官能度体系：醋酸与乙醇反应体系，醋酸和乙醇均 为单官能团物质。 1-2官能度体系：丁醇（官能度为1）与邻苯二甲酸酐 （官能度为2）反应的体系。 体系中若有一种原料属单官能度，缩合后只能得
自由基聚合：延长反应 时间主要是提高转化率， 对分子量影响较小。
3
2.2. 缩聚反应
1.定义： 官能团间经多次缩合形成聚合物的反应。
nH2N(CH2)6NH2+nHOOC(CH2)4COOH H [NH(CH2)6NH CO(CH2)4CO] n OH + (2n-1)H2O
官能团间的反应 （2官能度） 产物有特征基团
2—10
将常数合并，可得到下式：
23

d[COOH] k[COOH][OH ][H ] dt
2—11
反应体系中的氢离子可以来自于单体羧酸本身，也 可外加。这两种情况的动力学过程不同。

数均分子量、重均分子量的计算公式为：
M0 Mn 1 P0
聚合度分散系数
M 0 (1 P) Mn 1 P
Xw Mw d 1 p Mn Xn
(b) (a)
线形高分子
无规支化 高分子
(c)
梳形 高分子
(d)
星形 高分子
交联高分子 (f) （体型高分子）
请问：什么样的单体 能合成体型聚合物？
缩聚反应的类型不同，可逆程度也不同。可逆
程度可由平衡常数来衡量。需注意的是，平衡常数
较小时，低分子副产物的存在对分子量的提高影响 很大。
2.3 线形缩聚反应动力学
为什么要研究聚合反应动力学？
1. 合成高分子需要聚合反应动力学方面的知识 2. 逐步聚合与连锁聚合反应的动力学特征具 有显著的区别
逐步聚合是从单体开始，通过官能团间的反应，实 现分子量一步步增大，从而生成大分子量聚合物的过程。
2.2.2 线形缩聚反应的单体
用于合成线形缩聚物的单体必须带有两个官能团， 根据它们之间互相作用的情况，可分为以下几类：
官能团类型单一，且可互相反应，如HO-R-OH 官能团类型单一，不可互相反应，如 带不同类型的官能团，且内部可反应，如HO-R-COOH 带不同类型的官能团，且内部不可反应，如H2N-R-OH
根据等活性理论，聚酯化的速率可用羧酸的消
失速率来表示，即：
RP = -d[COOH]/dt = k[COOH][OH][H+]
k为反应速率常数
H+可来自于羧酸本身，进行自催化；也可外加无 机酸催化，从而形成两种不同的动力学体系。
自催化聚合反应
没有外加强酸时，二元酸单体自身充当催化剂
因此，当二元酸和二元醇的浓度相等时，

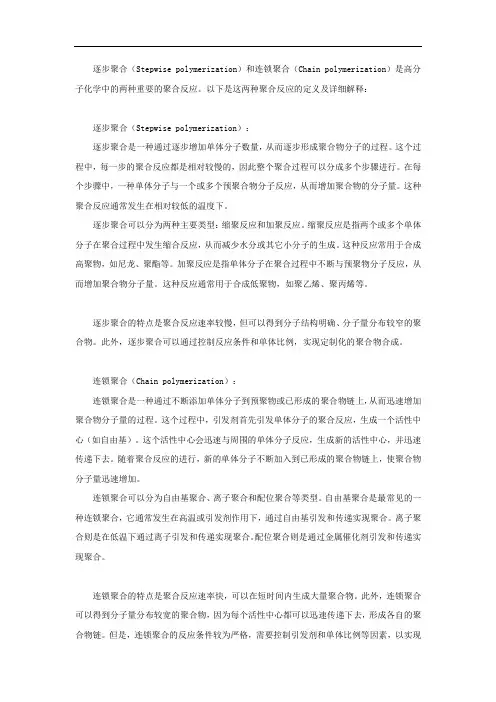

逐步聚合（Stepwise polymerization）和连锁聚合（Chain polymerization）是高分子化学中的两种重要的聚合反应。

以下是这两种聚合反应的定义及详细解释：逐步聚合（Stepwise polymerization）：逐步聚合是一种通过逐步增加单体分子数量，从而逐步形成聚合物分子的过程。

这个过程中，每一步的聚合反应都是相对较慢的，因此整个聚合过程可以分成多个步骤进行。

在每个步骤中，一种单体分子与一个或多个预聚合物分子反应，从而增加聚合物的分子量。

这种聚合反应通常发生在相对较低的温度下。

逐步聚合可以分为两种主要类型：缩聚反应和加聚反应。

缩聚反应是指两个或多个单体分子在聚合过程中发生缩合反应，从而减少水分或其它小分子的生成。

这种反应常用于合成高聚物，如尼龙、聚酯等。

加聚反应是指单体分子在聚合过程中不断与预聚物分子反应，从而增加聚合物分子量。

这种反应通常用于合成低聚物，如聚乙烯、聚丙烯等。

逐步聚合的特点是聚合反应速率较慢，但可以得到分子结构明确、分子量分布较窄的聚合物。

此外，逐步聚合可以通过控制反应条件和单体比例，实现定制化的聚合物合成。

连锁聚合（Chain polymerization）：连锁聚合是一种通过不断添加单体分子到预聚物或已形成的聚合物链上，从而迅速增加聚合物分子量的过程。

这个过程中，引发剂首先引发单体分子的聚合反应，生成一个活性中心（如自由基）。

这个活性中心会迅速与周围的单体分子反应，生成新的活性中心，并迅速传递下去。

随着聚合反应的进行，新的单体分子不断加入到已形成的聚合物链上，使聚合物分子量迅速增加。

连锁聚合可以分为自由基聚合、离子聚合和配位聚合等类型。

自由基聚合是最常见的一种连锁聚合，它通常发生在高温或引发剂作用下，通过自由基引发和传递实现聚合。

离子聚合则是在低温下通过离子引发和传递实现聚合。

配位聚合则是通过金属催化剂引发和传递实现聚合。

连锁聚合的特点是聚合反应速率快，可以在短时间内生成大量聚合物。

2020/2/2
16
3). 反应程度
在缩聚反应中，常用反应程度来描述反应的深度。
反应程度：是参加反应的官能团数占起始官能团数的分 数，用P表示。 反应程度可以对任何一种参加反应的官能团而言，以等 物质量的二元酸和二元醇的缩聚反应为例：
2020/2/2
17
假定：
体系中起始二元酸和二元醇的分子总数为N0 t 时的聚酯分子数为N
反应程度和平衡常数对缩聚物聚合度有影响，但通常不 利用它们调控聚合度。
2020/2/2
47
例：对苯二甲酸（NAmol）和乙二醇（NBmol）反应得到聚酯，试求： （1）NA=NB=1mol，数均聚合度为100时的反应程度p （2）当平衡常数K=4时，要求生成的数均聚合度为100，体系中的水量（mol）
即对于聚酯合成，若反应体系封闭，因K≈4，则
在密闭 体系
聚酯化反应，K = 4， p = 0.67，X n 只能达到 3 聚酰胺反应，K = 400， p = 0.95，X n 只能达到21 不可逆反应 K = 104， p = 0.99，X n 只能达到101
2020/2/2
43
非密闭体系 在实际操作中，要采取措施排出小分子
解：（1）当NA=NB=1mol时，

n

1 1－p
100, p

0.99
（2）当平衡常数K=4，X n 100 ，体系中生成的水nw为：
X n K 100 pnw
nw K 2 4 104 mol Xn
2020/2/2
48
2.5.3 基团数比对聚合度的影响
HOCH2
CH2OH C CH2OH CH2OH
季戊四醇

高分子化学复习简答题（二）---逐步聚合反应学校名称：江阴职业技术学院院系名称：化学纺织工程系时间：2017年3月10日1、连锁聚合与逐步聚合的三个主要区别是什么？答:（1）增长方式：连锁聚合总是单体与活性种反应，逐步聚合是官能团之间的反应，官能团可以来自于单体、低聚体、多聚体、大分子。

（2）单体转化率：连锁聚合的单体转化率随着反应的进行不断提高，逐步聚合的单体转化率在反应的一开始就接近100%。

（3）聚合物的分子量：连锁聚合的分子量一般不随时间而变，逐步聚合分子量随时间的增加而增加。

2、从时间～转化率、相对分子质量～转化率关系讨论连锁聚合与逐步聚合间的相互关系与差别。

答：从转化率和时间的关系看：连锁聚合，单体转化率随时间延长而逐渐增加；逐步聚合，反应初期单体消耗大部分，随后单体转化率随时间延长增加缓慢。

从相对分子质量与转化率关系看：连锁聚合，在任何时刻均生成高分子量的聚合物；逐步聚合，反应初期只生成低聚物，随转化率增加，聚合物相对分子质量逐渐增加，高分子量的聚合物需数十小时才能生成。

3、如何用实验测定一未知单体的聚合反应是以逐步聚合还是以连锁聚合机理进行的。

答: 一般可以通过测定聚合物分子质量或单体转化率与反应时间的关系来鉴别。

随反应时间的延长, 相对分子质量逐渐增大的聚合反应属逐步聚合反应. 聚合很短时间后相对分子质量就不随反应时间延长而增大的聚合反应属连锁聚合。

单体迅速转化, 而转化率基本与聚合时间无关的聚合反应属逐步聚合。

4、举例说明链式聚合与加聚反应、逐步聚合与缩聚反应间的关系与区别。

答：绝大多数烯类单体的加聚反应属于连锁聚合，如聚甲基丙烯酸甲酯的合成、聚苯乙烯的合成，都属于加聚和连锁聚合。

但反过来，并不是所有的连锁聚合都是加聚反应，如3-甲基-1-丁烯的聚合，反应是连锁聚合，但由于发生氢转移，其最终产物不是加聚物，不属于加聚反应。

绝大多数缩聚反应属于逐步聚合反应。

如尼龙-6,6的合成，反过来，不是所有逐步聚合都属缩聚反应，如聚氨酯的合成，属逐步聚合，但产物却是加聚产物。

2、反应类型 ①缩聚，是缩合聚合的简称。 聚合过程有小分子产生。 一个反应单体含有能参与反应的官能团数 目称为官能度。 缩聚反应包含线型缩聚和体型缩聚。线型 缩聚的必要条件是需要一种或两种双官能 度的单体。
⑶官能团a与b不能反应的a-R-b型单体 它们虽带有不同官能团，但a与b不能反 应，这种单体只能和其他单体进行共聚合。 ⑷a-R-a和b-R′-b型单体 它们本身不能聚合，但相互之间能反应， 这类反应称为混缩聚，此类单体体系记为 “2-2”型单体体系
②单体上能参与反应的官能团数目大于2的 情况 如果反应单体体系中有一种单体带有二个以 上能参与反应的官能团，如甘油带有三个羟基， 一缩二乙二胺有五个活泼氢，则这种单体和另外 的单体反应得到的聚合物产生支链或是三维网状 聚合物。 单体的反应活性对聚合过程和聚合度有影响， 单体的反应活性由官能团的活性确定。如聚酯可 通过羟基化合物和不同官能团的单体反应取得， 这些单体的活性次序依次由强到弱；酰氯>酸酐 >羧酸>酯。
1、逐步聚合的单体 一般逐步聚合反应的单体都是带有可反 应的官能团的，这些官能团有： -OH、-NH2、-COOH、-OC-O-CO-（酸 酐）、-COOR、-COCl、-CHO、-H（酚类 化合物的活泼H）、-SO3、-SO2Cl、 -Cl、 -NCO等。 要发生聚合反应，一个单体上至少要有 二个可反应的为以下 几类： ①单体上能参与反应的官能团数目等于2 的情况 ⑴官能团a可相互反应的a-R-a型单体 带有同一种官能团，且官能团之间可相 互反应，这种聚合称为均缩聚反应。如a为 羟基，二个羟基可缩合为醚键。此类单体 体系记为“2”型单体体系。
⑵官能团a与b可反应的a-R-b型单体 a与a及b与b之间不能反应，a与b可反 应，这种聚合也称为均缩聚反应。如羟基 和羧基生成酯键，氨基和羧基连接成酰胺 键，释放出水。此类单体体系也记为“2” 型单体体系。

高分子化学与物理 第二章 缩聚及其他 逐步聚合反应
1. 逐步聚合反应的一般性特征
1+1=2
1+2=3
。 。 。
。 。 。
2+2=4
逐步聚合反应的基本特征
(1)聚合反应可发生在单体和单体、单体和聚 合中间产物、以及不同的聚合中间产物分子之 间；——逐步聚合反应的判据 (2)每一步反应都是相同功能基之间的反应， 因而每步反应的反应速率常数和活化能大致相同；
(a)封闭体系
聚合反应达到平衡时： 反应程度
[COO] = [H2O] = P [M]0
未反应的羧基浓度与未反应的羟基浓度相等，即
[COOH]=[OH]=[M]0-p[M]0
所以，反应平衡常数为：
K [ C O O ][ H 2 O ] [ C O O H ][ O H ] ( p [ M ]0 )
（ⅱ） 外加催化剂聚合反应 添加强酸（如硫酸等）作为催化剂，则其浓度为常量。
RP = -d[M]/dt = k[COOH][OH][酸催化剂]
= k’[COOH][OH] =k’[M]2 二级反应 积分得：k’t =1/[M] - 1/[M]0 所以 Xn = 1 + [M]0k’t
自催化聚合反应
三级反应
积分得：
2 kt 1 [M ]
2

1 [ M ]0
2
M0 ：初始浓度， M：t时刻的浓度
由于M=M0(1-P),
代入得：
X
n 2
X
n
1 /( 1 P )
11 P 2 Nhomakorabea 2 KM
2 0
t 1
可见：Xn的平方根与t成正比，
可知：a. 聚合度随时间而增大，但较缓慢，

12
第二章 缩聚和逐步聚合
2.2 缩聚反应
若参与反应的物质均为二官能度的，则缩合反应转化 为缩聚反应。
以二元羧酸与二元醇的聚合反应为例。当一分子二元 酸与一分子二元醇反应时，形成一端为羟基，一端为羧基 的二聚物；二聚物可再与二元酸或二元醇反应，得到两端 均为羟基或均为羧基的三聚体，也可与二聚体反应，得到 四聚体；三聚体既可与单体反应，也可与二聚体或另一种 三聚体反应，如此不断进行，得到高分子量的聚酯。
CH2 O CO
CH2 CH2
HO(CH2)4COOH
CH2
CH2 CH2
O CO
CH2
22
第二章 缩聚和逐步聚合
3.2 线形缩聚机理
线形缩聚反应有两个显著的特征：逐步与可逆平衡。 1）聚合过程的逐步性
以二元酸和二元醇的缩聚为例。在缩聚反应中，含羟 基的任何聚体与含羧基的任何聚体之间都可以相互缩合。 随着反应的进行，分子量逐步增大，达到高分子量聚酯。 通式如下：
13
第二章 缩聚和逐步聚合
HOOC-R-COOH + HO-R'-OH
HOOC-R-COO-R'-OH + H2O 二聚体
HOOC-R-COO-R'-OH +
HOOC-R-COOH HO-R'-OH
HOOC-R-COO-R'-OOC-R-COOH + H2O 三聚体
HO-R'-OOC-R-COO-R'-OH + H2O
如光气法制备聚碳酸酯，合成聚砜等。
逐步特性是所有缩聚反应共有的，可逆平衡的 程度则各类缩聚反应有明显差别。
28
第二章 缩聚和逐步聚合
3.3 缩聚过程中的副反应

第二章 逐步聚合反应
1 概述
1. 1 逐步聚合的基本概念
逐步聚合是高分子合成最基本的类型之一。逐步聚合
的基本特征是官能团之间的反应。聚合度随时间逐步增 长，而转化率在聚合初期即可达到很高。
缩聚反应是最常见的逐步聚合反应。聚酰胺、聚
酯、聚碳酸酯、酚醛树脂、脲醛树脂、醇酸树脂等均为重 要的缩聚产物。
许多特殊结构的聚合物也都是通过缩聚反应制得的。 缩聚反应的基本特征是平衡和反应中脱出小分子。
26
第二章 逐步聚合反应
27
第二章 逐步聚合反应
2）聚合反应的可逆平衡 缩聚一般为可逆平衡反应，与低分子的缩合反应相似。
由于体系中所有的活性官能团具有同样的活性，因此可用 一个平衡常数来表示。
OH + COOH
OCO + H2O
K k1 [OCO ][H 2O] k 1 [OH][ COOH]
子降解，单体分子与聚合物分子之间存在可逆平衡的逐步 聚合反应。
如聚酯化反应：
n HOOC R COOH + n HO R' OH
聚合 水解
HO ( OC-R-CO O-R'-O )nH + (2n-1) H2O
9
第二章 逐步聚合反应
（ii）不平衡线形逐步聚合反应 聚合反应过程中生成的聚合物分子之间不会发生交换
18
第二章 逐步聚合反应
缩聚反应的单体转化率、产物聚合度与反应时间关系 示意图：
单 体 转 化 率
产 物 聚 合 度
反应时间
19
第二章 逐步聚合反应
3 线形缩聚反应机理
3.1 线形缩聚与成环反应
缩聚反应过程中常常存在两种环化反应：分子内环化与 单体单元内环化。 3.1.1 分子内环化
