3.3由三视图描述几何体解析

3.3 由三视图描述几何体一、选择题（共15小题）1. 如图，是一个几何体的三视图，则该几何体是A. 正方体B. 圆锥C. 圆柱D. 球2. 下列四个几何体中，主视图为圆的是A. B.C. D.3. 下列四个几何体中，左视图为圆的是A. B.C. D.4. 如图所示，由三个小立方体搭成的几何体的俯视图是A. B.C. D.5. 由个相同的立方体搭成的几何体如图所示，则它的主视图是A. B.C. D.6. 将一个长方体内部挖去一个圆柱（如图所示），它的主视图是A. B.C. D.7. 下图几何体的主视图是A. B.C. D.8. 与如图所示的三视图对应的几何体是A. B.C. D.9. 右图是由四个小正方体叠成的一个立体图形，那么它的俯视图是A. B.C. D.10. 在生活和生产实践中，我们经常需要运用三视图来描述物体的形状和大小小亮在观察左边的热水瓶时，得到的左视图是A. B.C. D.11. 在生活和生产实践中，我们经常需要运用三视图来描述物体的形状和大小．小亮在观察热水瓶的左边时，得到的左视图是A. B.C. D.12. 我国古代数学家利用“牟合方盖”（如图甲）找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．图乙所示的几何体是可以形成“牟合方盖”的一种模型，它的主视图是A. B.C. D.13. 一个几何体零件如图所示，则它的俯视图是A. B.C. D.14. 如图是由五个相同的小立方块搭成的几何体，则它的俯视图是A. B.C. D.15. 小明从正面观察下图所示的两个物体，看到的是A. B.C. D.二、填空题（共15小题）16. 写出一个三视图中主视图与俯视图完全相同的几何体的名称．17. 若一个几何体的三视图相同，则这个几何体是．18. 一个几何体的主视图、俯视图和左视图都是大小相同的圆，则这个几何体是．19. 主视图、左视图、俯视图都相同的几何体为（写出两个）．20. 如果一个几何体的视图之一是三角形，这个几何体可能是（写出个即可）．21. 一个几何体从正面、上面和左面看到的都是大小相同的圆，则这个几何体是22. 通常，主视图反映物体的和，俯视图反映物体的和，视图反映物体的高和宽．23. 已知一个几何体的三视图如图所示，则该几何体是．24. 如图，在一次数学活动课上，张明用个边长为的小正方体搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭的几何体拼成一个大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小正方体，王亮所搭几何体表面积为．25. 用小立方块搭一个几何体，使得它从正面看与从上面看到的形状图如图所示．假设搭这样的几何体至少用个小立方块，至多用个小立方块，则．26. 如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块．27. 小明把个棱长为分米的正方体摆在课桌上成如图形式，然后把露出的表面都涂上颜色，则被他涂上颜色部分的面积为平方分米．28. 如图所示是由若干个完全相同的小正方体搭成的几何体的主视图和俯视图．则这个几何体可能是由个正方体搭成的．29. 如图是一个几何体从三个方面看到的形状图，若这个几何体的体积是，则它的表面积是．30. 边长为的个正方体，在地面上摆成如图所示的形式，如果把露出表面的部分都涂上颜色，那么被涂上颜色的总面积为．三、解答题（共5小题）31. 如图所示，分别从正面、左面、上面观察该立体图形，能得到什么平面图形?32. 如图是一些小正方体搭成的几何体俯视图，小正方形中的数字表示该位置的小正方体的个数，请画出它的主视图，左视图．33. 根据下面的俯视图，其搭建的每一正方体边长为，画出它的主视图和左视图，并求其表面积．34. 某学校设计了如图所示的一个雕塑，取名为"阶梯"．现在打算用油漆喷刷所有暴露面，经测量，每个小立方块的棱长为米．请计算需喷油漆的总面积是多少?35. 从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．答案1. C2. C3. D 【解析】答案 D4. A5. C6. A 【解析】解析：如图所示放置的几何体分为两部分，长方体的主视图是矩形，圆柱体的主视图也是矩形，但里面的圆柱体的轮廓线用虚线表示，并且外面的长方形比较大，里面的长方形比较小．答案：A7. C8. B9. B10. B11. B12. B13. C14. A15. C16. 正方体17. 球体或正方体18. 球体19. 球体、正方体20. 三棱柱、三棱锥、圆锥21. 球22. 长，高，长，宽，左23. 圆柱24. ，【解析】总共有小正方体个，所以王亮还需要个；几何体的表面积为．25.【解析】如图小正方形中的数字表示该位置小立方块的个数．最多有个，最少有个，所以，，故．26.【解析】由俯视图易得最底层有个小立方体，第二层有个小立方体，第三层有个小立方体，那么共有个几何体组成．若搭成一个大正方体，共需个小立方体，所以还需个小立方体．27.【解析】从物体的前面看有个小正方形，后面看有个小正方形，左面看有个小正方形，右面看有个小正方形，上面看有个小正方形，露出的表面共有（个）小正方形，则被他涂上颜色部分的面积为平方分米．28. 或或【解析】综合主视图和俯视图，这个几何体的底层有个小正方体，第二层最少有个，最多有个，第三层最少有个，最多有个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：个，至多需要小正方体木块的个数为：个，即这个几何体可能是由或或个正方体搭成的．29.【解析】这个几何体的长是，宽是，体积是，设它的高为，则，解得．它的表面积是：．第11页（共12 页）30.【解析】侧面小正方形个数，从上向下看，上表面共有个小正方形，又每个小正方形的面积是，所以被涂上颜色的总面积为．31. 从正面看该立体图形得到三角形，从左面看该立体图形得到长方形，从上面看该立体图形得到长方形．32. 如图所示：33. 如图即为所求．表面积为．34. 画出雕塑"阶梯"的形状图，如图所示．每个小正方形的面积都是（平方米），所以喷漆总面积为（平方米）．答：需喷油漆的总面积为平方米．35.第12页（共12 页）。

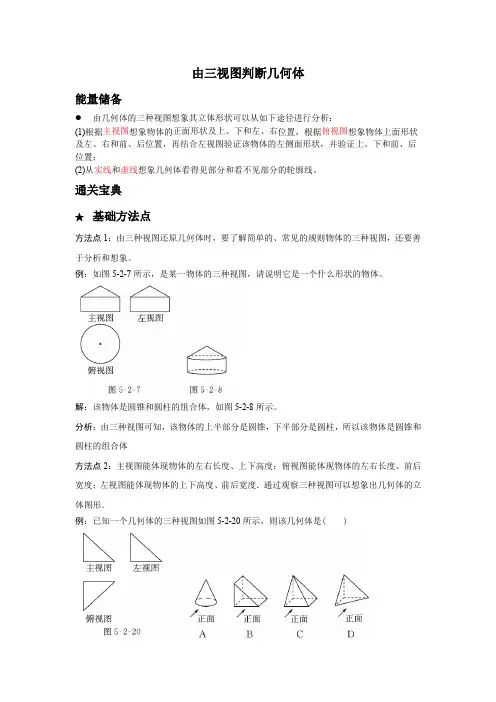

由三视图判断几何体
能量储备
由几何体的三种视图想象其立体形状可以从如下途径进行分析：
(1)根据主视图想象物体的正面形状及上、下和左、右位置，根据俯视图想象物体上面形状及左、右和前、后位置，再结合左视图验证该物体的左侧面形状，并验证上、下和前、后位置；
(2)从实线和虚线想象几何体看得见部分和看不见部分的轮廓线。

通关宝典
★基础方法点
方法点1：由三种视图还原几何体时，要了解简单的、常见的规则物体的三种视图，还要善于分析和想象。

例：如图5­2­7所示，是某一物体的三种视图，请说明它是一个什么形状的物体。

解：该物体是圆锥和圆柱的组合体，如图5­2­8所示。

分析：由三种视图可知，该物体的上半部分是圆锥，下半部分是圆柱，所以该物体是圆锥和圆柱的组合体
方法点2：主视图能体现物体的左右长度、上下高度；俯视图能体现物体的左右长度、前后宽度；左视图能体现物体的上下高度、前后宽度．通过观察三种视图可以想象出几何体的立体图形．
例：已知一个几何体的三种视图如图5­2­20所示，则该几何体是( )
解析：A图的主视图、左视图均为等腰三角形，B图的左视图、俯视图均为矩形，C图的俯视图的外轮廓线为四边形，由此可排除A，B，C选项．答案：D,
蓄势待发
考前攻略
中考题和教材习题都是考查根据视图判断几何体的形状，只不过教材习题是根据两种视图与画出的几何体进行对照，比较容易判断，而中考题是根据三种视图直接分析和想象出几何体，难度有所增加，通常采用排除法进行选择。

完胜关卡。

第2课时由三视图还原几何体知识要点由三视图还原几何体②由三视图确定几何体的形状，求几何体的侧面积或体积：先借助三视图确定几何体的形状，再明确相应的线段长，最后根据数据运用相应公式进行计算(教材P109例4变式)一物体的三视图如图所示，画出该物体形状．分析：根据此几何体的俯视图是圆环，主视图和左视图均是等腰梯形可知该几何体为实心圆台，然后作出图形即可．方法点拨：由三视图判断几何体的知识，由几何体的俯视图可确定该几何体的主视图和左视图，在复原图形时要仔细分析．一个几何体，是由许多规格相同的小正方体堆积而成的，其主视图、左视图如图所示，要摆成这样的图形，最少需用________个小正方体．分析：根据主视图、左视图是分别从物体正面、左面看，所得到的图形，结合本题进行分析即可．根据三视图可得第二层有2个小正方体，根据主视图和左视图可得第一层最少有5个小正方体．方法点拨：由三视图判断几何体由多少个立方体组成时，先由俯视图判断底面的行列组成；再从主视图判断每列的高度(有几个立方体)，并在俯视图中按照左、中、右的顺序用数字标出来；然后由左视图判断行的高度，在俯视图中按照上、中、下的顺序用数字标出来；最后把俯视图中的数字加起来．如图是某工件的三视图，其中圆的半径是10cm，等腰三角形的高是30cm，则此工件的体积是()A．1500πcm3B．500πcm3C．1000πcm3D．2000πcm3分析：由三视图可知该几何体是圆锥，底面半径和高已知．方法点拨：依据三视图“长对正，高平齐，宽相等”的原则，正确识别几何体，再进行有关计算．参考答案:要点归纳知识要点：前面上面左侧面典例导学例1解：如图所示．例27例3 C。

2023合肥数学中考考点合肥数学中考考点1.解直角三角形1.1.锐角三角函数锐角a的正弦、余弦和正切统称∠a的三角函数。

如果∠a是Rt△ABC的一个锐角，则有1.2.锐角三角函数的计算1.3.解直角三角形在直角三角形中，由已知的一些边、角，求出另一些边、角的过程，叫做解直角三角形。

2.直线与圆的位置关系2.1.直线与圆的位置关系当直线与圆有两个公共点时，叫做直线与圆相交;当直线与圆有公共点时，叫做直线与圆相切，公共点叫做切点;当直线与圆没有公共点时，叫做直线与圆相离。

直线与圆的位置关系有以下定理：直线与圆相切的判定定理：经过半径的外端并且垂直这条半径的直线是圆的切线。

圆的切线性质：经过切点的半径垂直于圆的切线。

2.2.切线长定理从圆外一点作圆的切线，通常我们把圆外这一点到切点间的线段的长叫做切线长。

切线长定理：过圆外一点所作的圆的两条切线长相等。

2.3.三角形的内切圆与三角形三边都相切的圆叫做三角形的内切圆，圆心叫做三角形的内心，三角形叫做圆的外切三角形。

三角形的内心是三角形的三条角平分线的交点。

3.三视图与表面展开图3.1.投影物体在光线的照射下，在某个平面内形成的影子叫做投影。

光线叫做投影线，投影所在的平面叫做投影面。

由平行的投射线所形成的投射叫做平行投影。

可以把太阳光线、探照灯的光线看成平行光线，它们所形成的投影就是平行投影。

3.2.简单几何体的三视图物体在正投影面上的正投影叫做主视图，在水平投影面上的正投影叫做俯视图，在侧投影面上的正投影叫做左视图。

主视图、左视图和俯视图合称三视图。

产生主视图的投影线方向也叫做主视方向。

3.3.由三视图描述几何体三视图不仅反映了物体的形状，而且反映了各个方向的尺寸大小。

3.4.简单几何体的表面展开图将几何体沿着某些棱“剪开”，并使各个面连在一起，铺平所得到的平面图形称为几何体的表面展开图。

圆柱可以看做由一个矩形ABCD绕它的一条边BC旋转一周，其余各边所成的面围成的几何体。
