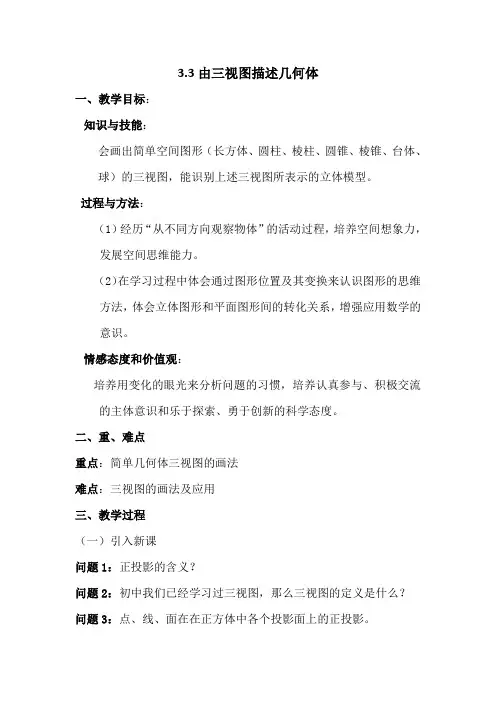

《由三视图描述几何体》教学设计

3.3由三视图描述几何体一、教学目标：知识与技能：会画出简单空间图形（长方体、圆柱、棱柱、圆锥、棱锥、台体、球）的三视图，能识别上述三视图所表示的立体模型。

过程与方法：（1）经历“从不同方向观察物体”的活动过程，培养空间想象力，发展空间思维能力。

（2）在学习过程中体会通过图形位置及其变换来认识图形的思维方法，体会立体图形和平面图形间的转化关系，增强应用数学的意识。

情感态度和价值观：培养用变化的眼光来分析问题的习惯，培养认真参与、积极交流的主体意识和乐于探索、勇于创新的科学态度。

二、重、难点重点：简单几何体三视图的画法难点：三视图的画法及应用三、教学过程（一）引入新课问题1：正投影的含义？问题2：初中我们已经学习过三视图，那么三视图的定义是什么？问题3：点、线、面在在正方体中各个投影面上的正投影。

（二）探究新知三视图的形成、画法、规则探究：教师引导学生使用自制教具与多媒体展示相结合的方式，得到长方体（长为5，宽为4，高为3）的三视图及其画法.教师规范作图，注意每一处的细节.教师引导学生思考三视图的形成原理，学生回忆上节课所学的投影的相关知识，教师给出投影系（三个两两互相垂直的平面）.问题4：三幅视图分别体现了长方体的那些基本要素？问题5：三视图的规律？（长对正、高平齐、宽相等）想一想：①通过上述作图过程，你有什么心得体会？（实线、虚线的区别；局部也要满足长对正、高平齐、宽相等的原则）②所有空间几何体的三视图的本质是什么？（三）知识应用例题1：画出正三棱柱（底面三角形边长为2，高为3）的三视图.让一个侧面正对着学生,学生独立完成三视图，学生自己发现问题，解决问题，并且进行总结.（再让一条侧棱正对着学生）根据学生完成的情况，教师出示预案，进行总结，指出需要注意的地方.通过自制教具和多媒体的结合，帮助学生突破难点.问题6：侧视图和棱柱的侧面一样吗？注意：同一个几何体，由于观察视角选择不同，三视图可能不同.想一想：小结对本题的心得.练习1、（2011年江西文）将长方体截去一个四棱锥，得到的几何体如右图所示，则该几何体的左视图为（）学生先独立完成，再小组讨论，发现问题，解决问题.例题2:根据三视图判断几何体.练习2：通过下列三视图，还原对应的几何体.问题比较简单，学生独立探索得到答案.预案练习：（画三视图）：画出正四棱锥（底面正方形边长为2,高为3）的三视图.让一个侧面正对着学生,学生独立完成三视图，学生自己发现问题，解决问题，并且进行总结.（再让一条侧棱正对着学生）备选练习（画三视图）：画出正三棱锥（底面边长为2，高为3）的三视图.四、课堂小结通过本节课的学习，对于三视图的形成、画法、规则等方面你有了哪些新的认识？1．画三视图：（1）位置：正视图侧视图俯视图（2）大小：长对正,高平齐,宽相等.（3）能看见的轮廓和棱用实线，不能看见的轮廓和棱用虚线.2.思想方法：三视图是统一的,是一个整体,切忌片面下结论.五、布置作业1.画出下列几何体的三视图：（1）（2）（3）（4）2、根据下列三视图，想象对应的几何体：（1）（2）（3）3．右图是一几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状。

简单几何体的三视图一、教学目标1.知识与技能目标：使学生学会画三视图、体会三视图的作用，能由三视图想象几何体，从而进行几何体与其三视图之间的相互转化。

2. 过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识.3.情感目标：感受数学就在身边，提高学生学习立体几何的兴趣，培养学生大胆创新、勇于探索、相互交流、相互合作的精神。

二、重点：画出空间几何体的三视图，体会三视图的作用。

三、难点:识别三视图所表示的空间几何体。

即：将三视图还原为直观图四、教学过程：1、创设情景导入课题请欣赏漫画并思考：为什么会出现争执？2、动画演示、形成概念三视图的概念:正视图:是光线从几何体的前面向后面的正投影, 得到投影图.侧视图:是光线从几何体的左面向右面的正投影,得到投影图.俯视图:是光线从几何体的上面向下面的正投影,得到投影图.3．观察思考、巩固反馈例1、画出下面几何体的三视图例2、画出下面几何体的三视图例3、将右图三视图还原直观图巩固练习1如图一个空间几何体的正视图，侧视图，俯视图是全等的等腰直角三角形，且直角边的边长为1，那么这个几何体的体积等于多少？例4、(2019·天津卷)一个几何体的三视图如下图所示，则这个几何体的体积为__________．巩固练习1 例4四、课堂小结1、三视图的概念。

2、画三视图必须遵循的法则：①位置:正视图侧视图俯视图②大小:长对正,高平齐,宽相等3、柱体，锥体，台体三视图的特征。

4、三视图线条的虚实。

五、作业布置P20页习题1.2第1题，第2题。

六、板书设计§1.2.2 空间几何体的三视图1.三视图的概念 4.例题及练习2.三视图的作图要求3.柱、锥、台、球的三视图。

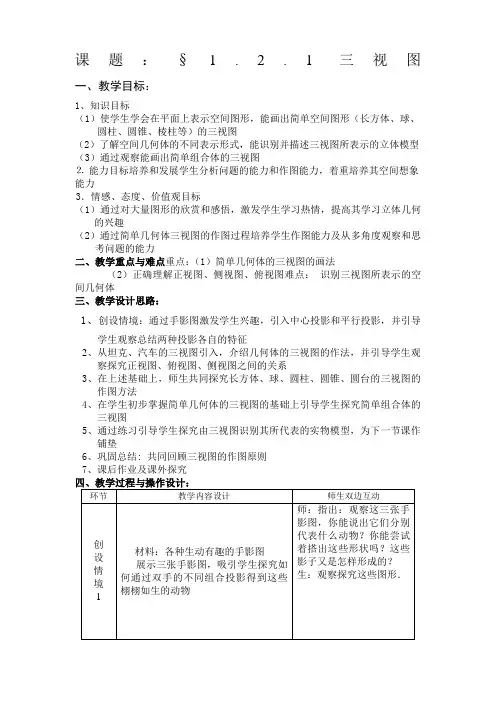

课题：§1.2.1三视图
一、教学目标：
1、知识目标
（1）使学生学会在平面上表示空间图形，能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等）的三视图
（2）了解空间几何体的不同表示形式，能识别并描述三视图所表示的立体模型（3）通过观察能画出简单组合体的三视图
⒉能力目标培养和发展学生分析问题的能力和作图能力，着重培养其空间想象能力
3．情感、态度、价值观目标
（1）通过对大量图形的欣赏和感悟，激发学生学习热情，提高其学习立体几何的兴趣
（2）通过简单几何体三视图的作图过程培养学生作图能力及从多角度观察和思考问题的能力
二、教学重点与难点重点：（1）简单几何体的三视图的画法
（2）正确理解正视图、侧视图、俯视图难点：识别三视图所表示的空间几何体
三、教学设计思路：
1、创设情境：通过手影图激发学生兴趣，引入中心投影和平行投影，并引导
学生观察总结两种投影各自的特征
2、从坦克、汽车的三视图引入，介绍几何体的三视图的作法，并引导学生观
察探究正视图、俯视图、侧视图之间的关系
3、在上述基础上，师生共同探究长方体、球、圆柱、圆锥、圆台的三视图的
作图方法
4、在学生初步掌握简单几何体的三视图的基础上引导学生探究简单组合体的
三视图
5、通过练习引导学生探究由三视图识别其所代表的实物模型，为下一节课作
铺垫
6、巩固总结:共同回顾三视图的作图原则
7、课后作业及课外探究。

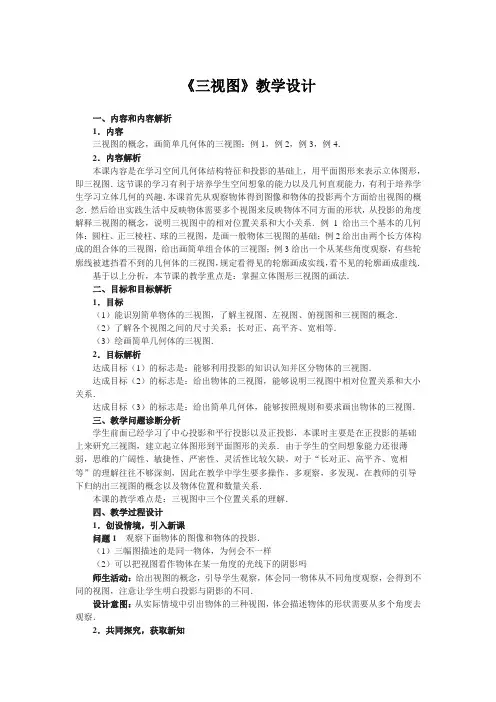

《三视图》教学设计一、内容和内容解析1．内容三视图的概念，画简单几何体的三视图：例1，例2，例3，例4．2．内容解析本课内容是在学习空间几何体结构特征和投影的基础上，用平面图形来表示立体图形，即三视图．这节课的学习有利于培养学生空间想象的能力以及几何直观能力，有利于培养学生学习立体几何的兴趣．本课首先从观察物体得到图像和物体的投影两个方面给出视图的概念．然后给出实践生活中反映物体需要多个视图来反映物体不同方面的形状，从投影的角度解释三视图的概念，说明三视图中的相对位置关系和大小关系．例1给出三个基本的几何体：圆柱、正三棱柱、球的三视图，是画一般物体三视图的基础；例2给出由两个长方体构成的组合体的三视图，给出画简单组合体的三视图；例3给出一个从某些角度观察，有些轮廓线被遮挡看不到的几何体的三视图，规定看得见的轮廓画成实线，看不见的轮廓画成虚线．基于以上分析，本节课的教学重点是：掌握立体图形三视图的画法．二、目标和目标解析1．目标（1）能识别简单物体的三视图，了解主视图、左视图、俯视图和三视图的概念．（2）了解各个视图之间的尺寸关系；长对正、高平齐、宽相等．（3）绘画简单几何体的三视图．2．目标解析达成目标（1）的标志是：能够利用投影的知识认知并区分物体的三视图．达成目标（2）的标志是：给出物体的三视图，能够说明三视图中相对位置关系和大小关系．达成目标（3）的标志是：给出简单几何体，能够按照规则和要求画出物体的三视图．三、教学问题诊断分析学生前面已经学习了中心投影和平行投影以及正投影，本课时主要是在正投影的基础上来研究三视图，建立起立体图形到平面图形的关系．由于学生的空间想象能力还很薄弱，思维的广阔性、敏捷性、严密性、灵活性比较欠缺，对于“长对正、高平齐、宽相等”的理解往往不够深刻，因此在教学中学生要多操作，多观察，多发现，在教师的引导下归纳出三视图的概念以及物体位置和数量关系．本课的教学难点是：三视图中三个位置关系的理解．四、教学过程设计1．创设情境，引入新课问题1观察下面物体的图像和物体的投影．（1）三幅图描述的是同一物体，为何会不一样（2）可以把视图看作物体在某一角度的光线下的阴影吗师生活动：给出视图的概念，引导学生观察，体会同一物体从不同角度观察，会得到不同的视图，注意让学生明白投影与阴影的不同．设计意图：从实际情境中引出物体的三种视图，体会描述物体的形状需要从多个角度去观察．2．共同探究，获取新知问题2观察一本书的三视图．（1）你能说出这三个视图分别是从哪个方向观察这本书时得到的吗（2）三视图是从哪三个角度观察物体（3）三视图之间有什么对应关系如何反应物体的形状和大小师生活动：从书本的三视图，让学生在以往学习的从三个方向看物体的基础上，进一步体会三视图观察物体的方向也是同样的，从投影的角度来认识三视图．通过对长方体的三视图的观察，教师对学生引导提示，让学生通过对每一方向视图──主视图的观察分析，理解主视图、俯视图、左视图分别是怎样描述物体的形状和大小的．（1）你能说出这三个视图分别是从哪个方向观察这本书时得到的吗与以往我们学习的从三个方向看物体的方向一样吗（2）观察长方体的投影图，你能描述一下三个方向的投影分别是哪三个方向吗每个投影图反映了哪些特征（3）物体三视图之间有什么联系和区别（4）画物体的三视图有哪些规定在此活动中，教师应重点关注：学生能否体会三视图即三个方向的投影；学生能否理解三视图是怎样反映物体的形状和大小的；画物体三视图的规定．设计意图：让学生通过观察探究看到：要全面描述物体的形状和大小，需要从不同角度投影得到视图，主视图描述物体的正面，反映物体的长度和高度；左视图描述物体的侧面，反映物体的宽度和高度；俯视图描述物体的上面，反映物体的长度和宽度，物体的三视图的大小是相互联系的．使学生能画出简单几何体的三视图．3．新知应用，解决问题例1画出下面所示基本几何体的三视图．例2画出下面所示的支架的三视图，支架的两个台阶的高度和宽度都是同一长度．例3如图是一根钢管，画出它的三视图．师生活动：在上一问题的基础上，注意先确定主视图的位置，然后根据长对正、高平齐、宽相等的原则画三视图．设计意图：例1分别给出三种基本几何体，画出基本几何体的三视图，为下面画复杂几何体三视图做准备；例2要求画由两个长方体组成的几何体的三视图，使学生会画复杂几何体的三视图；例3要求画一根钢管的三视图，使学生知道画物体的三视图时，看得见的部分的轮廓线画为实线，看不见的部分的轮廓线画为虚线．4．巩固新知，学以致用练习：教科书第112页练习．设计意图：巩固性练习，画物体的三视图．5．反思小结，形成方法教师与学生一起回顾本课所学主要内容，并请学生回答以下问题：（1）什么是物体的三视图它有什么特点（2）如何画物体的三视图设计意图：通过小结，使学生梳理本节课所学内容，巩固物体三视图的概念、特点和画法．6．布置作业教科书第116页习题第1题、第2题、第3题．五、目标检测设计画出下面几何体的三视图．设计意图：画几何体的三视图，加强对知识的熟练掌握程度．。

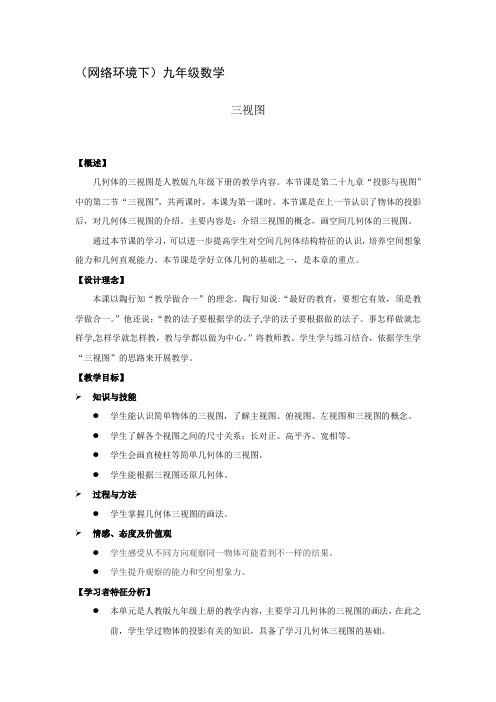

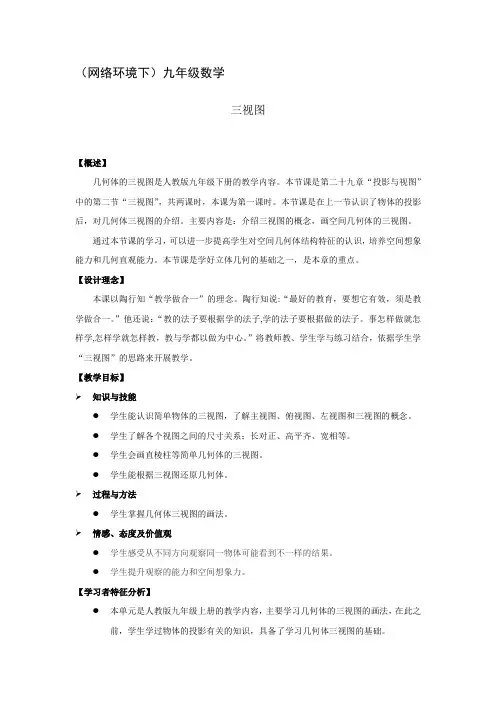

（网络环境下）九年级数学三视图【概述】几何体的三视图是人教版九年级下册的教学内容。

本节课是第二十九章“投影与视图”中的第二节“三视图”，共两课时，本课为第一课时。

本节课是在上一节认识了物体的投影后，对几何体三视图的介绍。

主要内容是：介绍三视图的概念，画空间几何体的三视图。

通过本节课的学习，可以进一步提高学生对空间几何体结构特征的认识，培养空间想象能力和几何直观能力。

本节课是学好立体几何的基础之一，是本章的重点。

【设计理念】本课以陶行知“教学做合一”的理念。

陶行知说:“最好的教育，要想它有效，须是教学做合一。

”他还说：“教的法子要根据学的法子,学的法子要根据做的法子。

事怎样做就怎样学,怎样学就怎样教，教与学都以做为中心。

”将教师教、学生学与练习结合，依据学生学“三视图”的思路来开展教学。

【教学目标】➢知识与技能●学生能认识简单物体的三视图，了解主视图、俯视图、左视图和三视图的概念。

●学生了解各个视图之间的尺寸关系；长对正、高平齐、宽相等。

●学生会画直棱柱等简单几何体的三视图。

●学生能根据三视图还原几何体。

➢过程与方法●学生掌握几何体三视图的画法。

➢情感、态度及价值观●学生感受从不同方向观察同一物体可能看到不一样的结果。

●学生提升观察的能力和空间想象力。

【学习者特征分析】●本单元是人教版九年级上册的教学内容，主要学习几何体的三视图的画法，在此之前，学生学过物体的投影有关的知识，具备了学习几何体三视图的基础。

●学生的空间想象力存在差异，部分学生在画几何体三视图时可能存在困难。

【策略选择】本课根据上述目标和学生的情况，本节课采用了自主探究教学法，学生通过动态教学课件、实物模型对空间几何体的三视图进行自主探究。

空间想象能力强的学生可以凭借想象完成任务，空间想象能力弱的学生可以借助软件或实物进行观察，完成任务。

本节课采用了图片、实物模型和动态课件等教学辅助材料，给学生提供了直观的学习工具，能充分调动学生的各种感官积极参与各项活动。

29.2 三视图（第3课时）一、内容和内容解析1．内容根据三视图说出立体图形的名称，描述物体的形状，感受“综合”思考的过程。

2．内容解析学生在七年级已经接触过“从不同的方向看物体”的内容，但当时没有明确给出“视图”这个概念；本章是从投影的角度解释三视图的概念，这与从不同的方向看物体所得到的平面图形是一致的。

前一节课学生已经能够画出基本几何体的三视图，体会了从立体图形到平面图形的转化。

本节课是在上一节“由物画图”的基础上“由图想物”，让学生体会从平面图形到立体图形的转化过程，这种从“二维”到“三维”的转化，不仅使学生对投影和视图的认识水平再次提升，更能对培养学生的空间观念起到很好的促进作用。

画三视图是将一个物体从三个方向观察，分别表现这三个方面的分解过程；由三视图想出物体的立体形状，则是把物体的三个方面形状“综合”起来的过程，这两个过程是相反的，也是相互联系的。

基于以上分析，确定本节课的教学重点为：根据三视图描述基本几何体和实物原型。

二、目标和目标解析1．目标（1）能根据三视图描述基本几何体形状和实物原型。

（2）通过观察和动手实践，理解三视图中相关各线条之间的对应关系，通过它们能形成一个整体性认识，并根据这些关系由平面图形得出对应的立体图形。

2．目标解析达成目标（1）的标志是：能通过给出的三视图用语言来描述出立体图形的形状。

达成目标（2）的标志是：通过三视图描述立体图形，体会三视图在转化为立体图形的过程中所起的作用。

三、教学问题诊断分析本节课是在学习了“从不同方向看物体”的内容后，又进一步引入“三视图”的概念，并通过观察能够画出立体图形的三视图，这要准确把握三视图中的相对位置关系和大小关系，并要求学生有较强的空间想象能力，而本节课要求学生能够通过三视图想象并描述出立体图形，这对学生的空间想象能力有了较高的要求，是教学中的一个难点。

基于以上分析，确定本节课的教学难点为：根据三视图观察想象，描述出基本几何体和实物原型。

第3课时由三视图确定几何体的表面积或体积【知识与技能】熟练掌握已知空间几何体的三视图求其表面积和体积的方法.【过程与方法】1.通过空间几何体三视图的应用，培养学生的创新精神和探究能力.2.通过研究性学习，培养学生的整体性思维.【情感态度】通过研究三视图，研究我国著名建筑物的三视图研究，培养学生的爱国情结. 【教学重点】观察，实践，猜想和归纳的探究过程.【教学难点】如何引导学生进行合理的探究.一、复习提问1.如何求空间几何体的表面积和体积（例如：球，棱柱，棱台等）；2.三视图与其几何体如何转化.二、思考探究，获取新知如图是一个几何体的三视图，已知左视图是一个等边三角形，根据图中尺寸（单位：m)，求该几何体的面积和体积.解该几何体是正三棱柱，由正视图知正三棱柱的高为3cm，底面三角形的高为3cm.则底面边长为2cm，故S底面面积=）2=3÷cm（232S侧面面积=2×3×3=18 (cm2)故这个几何体的表面积S = 2S底面面积十S侧面面积=）2+183（2cm三棱柱的体积是V=）3=3⨯cm（333【教学说明】空间几何体的表面积是几何体表面的面积，它表示几何体表面的大小，体积是几何体所占空间的大小；先将直观图的各个要素弄清楚，然后再代公式进行计算.求空间几何体的表面积是将几何体的各个面的面积相加求得；求体积是将几何体各个部分的体积相加求得，那么请同学们动脑筋想一想，假设没有给出几何体的直观图，只是给出一个几何体的三视图，我们怎样解决求该几何体的表面积和体积呢？此时应首先将该三视图转化为几何体的直观图，然后弄清给出直观图的各个要素，再代公式进行计算思考如何求出四棱台的表面积和体积？请大家回想一下，在解答的过程中，容易出错的地方是什么（让学生思考）. 【总结归纳】求组合几何体的表面积的时候容易出错.三、典例精析、掌握新知例1 长方体的主视图与俯视图如图所示，则这个长方体的体积是（）A.52B.32C.24D.9【分析】由主视图可知，这个长方体的长和高分别为4和3，由俯视图可知，这个长方体的长和宽分别为4和2，因此这个长方体的长、宽、高分别为4、3、2，因此这个长方体的体积为4×2×3 = 24(平方单位）【答案】C【教学说明】三视图问题一直是中考考查的高频考点，一般题目难度中等偏下，本题所用的知识是：主视图主要反映物体的长和高，左视图主要反映物体的宽和高，俯视图主要反映物体的长和宽.例2 将棱长是1cm的小正方体组成如图所示的几何体，那么这个几何体的表面积是（）A. 36 cm2B. 33 cm2C. 30 cm2D. 27 cm2【分析】算表面积应该从六个方向去计算，不要忽视了底面.【答案】A四、师生互动，课堂小结通过这节课的探究学习，发现由三视图求几何体的表面积和体积，要先将三视图转化为其几何体的直观图，分清楚直观图中的几何要素，然后再代公式进行计算；特别要分清几何体的侧面积与表面积；平时多动脑筋，挖掘与题目相关联的知识点.1.布置作业：从教材Pm〜1。

《三视图》教案教学目标1．会从投影的角度了解主视图、俯视图、左视图和三视图的概念．2．会画简单几何体的三视图．3．会从三视图辨别简单的物体．4．学会根据物体的三视图描述出几何体的基本形状或实物原型．5．经历探索简单的几何体的三视图的还原，进一步发展空间想象能力．学习重点1．从投影的角度加深对三视图的理解和会画简单的三视图．2．根据三视图描述基本几何体和实物原型及三视图在生产中的作用．教学难点1．会画简单几何体的三视图，从三视图中辨别几何体．2．根据三视图想象基本几何体实物原型．教学过程一、寻疑之自主学习1．活动一如图，直三棱柱的侧棱与水平投影面垂直。
