3.3 由三视图描述几何体一、选择题（共15小题）1. 如图，是一个几何体的三视图，则该几何体是A. 正方体B. 圆锥C. 圆柱D. 球2. 下列四个几何体中，主视图为圆的是A. B.C. D.3. 下列四个几何体中，左视图为圆的是A. B.C. D.4. 如图所示，由三个小立方体搭成的几何体的俯视图是A. B.C. D.5. 由个相同的立方体搭成的几何体如图所示，则它的主视图是A. B.C. D.6. 将一个长方体内部挖去一个圆柱（如图所示），它的主视图是A. B.C. D.7. 下图几何体的主视图是A. B.C. D.8. 与如图所示的三视图对应的几何体是A. B.C. D.9. 右图是由四个小正方体叠成的一个立体图形，那么它的俯视图是A. B.C. D.10. 在生活和生产实践中，我们经常需要运用三视图来描述物体的形状和大小小亮在观察左边的热水瓶时，得到的左视图是A. B.C. D.11. 在生活和生产实践中，我们经常需要运用三视图来描述物体的形状和大小．小亮在观察热水瓶的左边时，得到的左视图是A. B.C. D.12. 我国古代数学家利用“牟合方盖”（如图甲）找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．图乙所示的几何体是可以形成“牟合方盖”的一种模型，它的主视图是A. B.C. D.13. 一个几何体零件如图所示，则它的俯视图是A. B.C. D.14. 如图是由五个相同的小立方块搭成的几何体，则它的俯视图是A. B.C. D.15. 小明从正面观察下图所示的两个物体，看到的是A. B.C. D.二、填空题（共15小题）16. 写出一个三视图中主视图与俯视图完全相同的几何体的名称．17. 若一个几何体的三视图相同，则这个几何体是．18. 一个几何体的主视图、俯视图和左视图都是大小相同的圆，则这个几何体是．19. 主视图、左视图、俯视图都相同的几何体为（写出两个）．20. 如果一个几何体的视图之一是三角形，这个几何体可能是（写出个即可）．21. 一个几何体从正面、上面和左面看到的都是大小相同的圆，则这个几何体是22. 通常，主视图反映物体的和，俯视图反映物体的和，视图反映物体的高和宽．23. 已知一个几何体的三视图如图所示，则该几何体是．24. 如图，在一次数学活动课上，张明用个边长为的小正方体搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭的几何体拼成一个大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小正方体，王亮所搭几何体表面积为．25. 用小立方块搭一个几何体，使得它从正面看与从上面看到的形状图如图所示．假设搭这样的几何体至少用个小立方块，至多用个小立方块，则．26. 如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块．27. 小明把个棱长为分米的正方体摆在课桌上成如图形式，然后把露出的表面都涂上颜色，则被他涂上颜色部分的面积为平方分米．28. 如图所示是由若干个完全相同的小正方体搭成的几何体的主视图和俯视图．则这个几何体可能是由个正方体搭成的．29. 如图是一个几何体从三个方面看到的形状图，若这个几何体的体积是，则它的表面积是．30. 边长为的个正方体，在地面上摆成如图所示的形式，如果把露出表面的部分都涂上颜色，那么被涂上颜色的总面积为．三、解答题（共5小题）31. 如图所示，分别从正面、左面、上面观察该立体图形，能得到什么平面图形?32. 如图是一些小正方体搭成的几何体俯视图，小正方形中的数字表示该位置的小正方体的个数，请画出它的主视图，左视图．33. 根据下面的俯视图，其搭建的每一正方体边长为，画出它的主视图和左视图，并求其表面积．34. 某学校设计了如图所示的一个雕塑，取名为"阶梯"．现在打算用油漆喷刷所有暴露面，经测量，每个小立方块的棱长为米．请计算需喷油漆的总面积是多少?35. 从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．答案1. C2. C3. D 【解析】答案 D4. A5. C6. A 【解析】解析：如图所示放置的几何体分为两部分，长方体的主视图是矩形，圆柱体的主视图也是矩形，但里面的圆柱体的轮廓线用虚线表示，并且外面的长方形比较大，里面的长方形比较小．答案：A7. C8. B9. B10. B11. B12. B13. C14. A15. C16. 正方体17. 球体或正方体18. 球体19. 球体、正方体20. 三棱柱、三棱锥、圆锥21. 球22. 长，高，长，宽，左23. 圆柱24. ，【解析】总共有小正方体个，所以王亮还需要个；几何体的表面积为．25.【解析】如图小正方形中的数字表示该位置小立方块的个数．最多有个，最少有个，所以，，故．26.【解析】由俯视图易得最底层有个小立方体，第二层有个小立方体，第三层有个小立方体，那么共有个几何体组成．若搭成一个大正方体，共需个小立方体，所以还需个小立方体．27.【解析】从物体的前面看有个小正方形，后面看有个小正方形，左面看有个小正方形，右面看有个小正方形，上面看有个小正方形，露出的表面共有（个）小正方形，则被他涂上颜色部分的面积为平方分米．28. 或或【解析】综合主视图和俯视图，这个几何体的底层有个小正方体，第二层最少有个，最多有个，第三层最少有个，最多有个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：个，至多需要小正方体木块的个数为：个，即这个几何体可能是由或或个正方体搭成的．29.【解析】这个几何体的长是，宽是，体积是，设它的高为，则，解得．它的表面积是：．第11页（共12 页）30.【解析】侧面小正方形个数，从上向下看，上表面共有个小正方形，又每个小正方形的面积是，所以被涂上颜色的总面积为．31. 从正面看该立体图形得到三角形，从左面看该立体图形得到长方形，从上面看该立体图形得到长方形．32. 如图所示：33. 如图即为所求．表面积为．34. 画出雕塑"阶梯"的形状图，如图所示．每个小正方形的面积都是（平方米），所以喷漆总面积为（平方米）．答：需喷油漆的总面积为平方米．35.第12页（共12 页）。
3.3由三视图描述几何体一、教学目标：知识与技能：会画出简单空间图形（长方体、圆柱、棱柱、圆锥、棱锥、台体、球）的三视图，能识别上述三视图所表示的立体模型。
过程与方法：（1）经历“从不同方向观察物体”的活动过程，培养空间想象力，发展空间思维能力。
（2）在学习过程中体会通过图形位置及其变换来认识图形的思维方法，体会立体图形和平面图形间的转化关系，增强应用数学的意识。
情感态度和价值观：培养用变化的眼光来分析问题的习惯，培养认真参与、积极交流的主体意识和乐于探索、勇于创新的科学态度。
二、重、难点重点：简单几何体三视图的画法难点：三视图的画法及应用三、教学过程（一）引入新课问题1：正投影的含义？问题2：初中我们已经学习过三视图，那么三视图的定义是什么？问题3：点、线、面在在正方体中各个投影面上的正投影。
（二）探究新知三视图的形成、画法、规则探究：教师引导学生使用自制教具与多媒体展示相结合的方式，得到长方体（长为5，宽为4，高为3）的三视图及其画法.教师规范作图，注意每一处的细节.教师引导学生思考三视图的形成原理，学生回忆上节课所学的投影的相关知识，教师给出投影系（三个两两互相垂直的平面）.问题4：三幅视图分别体现了长方体的那些基本要素？问题5：三视图的规律？（长对正、高平齐、宽相等）想一想：①通过上述作图过程，你有什么心得体会？（实线、虚线的区别；局部也要满足长对正、高平齐、宽相等的原则）②所有空间几何体的三视图的本质是什么？（三）知识应用例题1：画出正三棱柱（底面三角形边长为2，高为3）的三视图.让一个侧面正对着学生,学生独立完成三视图，学生自己发现问题，解决问题，并且进行总结.（再让一条侧棱正对着学生）根据学生完成的情况，教师出示预案，进行总结，指出需要注意的地方.通过自制教具和多媒体的结合，帮助学生突破难点.问题6：侧视图和棱柱的侧面一样吗？注意：同一个几何体，由于观察视角选择不同，三视图可能不同.想一想：小结对本题的心得.练习1、（2011年江西文）将长方体截去一个四棱锥，得到的几何体如右图所示，则该几何体的左视图为（）学生先独立完成，再小组讨论，发现问题，解决问题.例题2:根据三视图判断几何体.练习2：通过下列三视图，还原对应的几何体.问题比较简单，学生独立探索得到答案.预案练习：（画三视图）：画出正四棱锥（底面正方形边长为2,高为3）的三视图.让一个侧面正对着学生,学生独立完成三视图，学生自己发现问题，解决问题，并且进行总结.（再让一条侧棱正对着学生）备选练习（画三视图）：画出正三棱锥（底面边长为2，高为3）的三视图.四、课堂小结通过本节课的学习，对于三视图的形成、画法、规则等方面你有了哪些新的认识？1．画三视图：（1）位置：正视图侧视图俯视图（2）大小：长对正,高平齐,宽相等.（3）能看见的轮廓和棱用实线，不能看见的轮廓和棱用虚线.2.思想方法：三视图是统一的,是一个整体,切忌片面下结论.五、布置作业1.画出下列几何体的三视图：（1）（2）（3）（4）2、根据下列三视图，想象对应的几何体：（1）（2）（3）3．右图是一几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状。

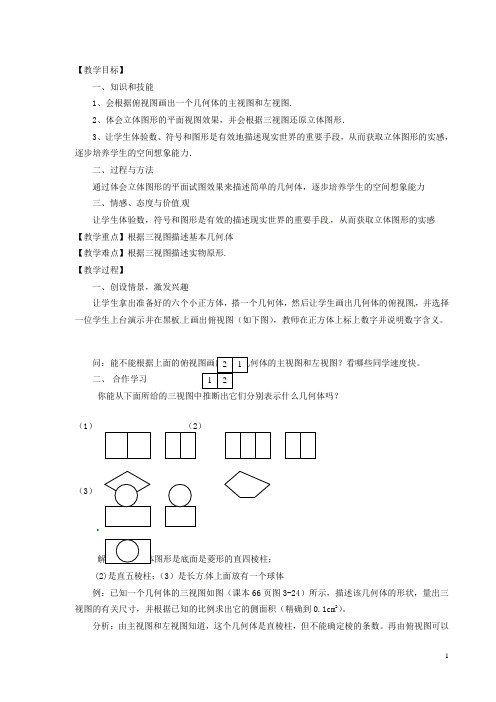

【教学目标】一、知识和技能1、会根据俯视图画出一个几何体的主视图和左视图.2、体会立体图形的平面视图效果，并会根据三视图还原立体图形．3、让学生体验数、符号和图形是有效地描述现实世界的重要手段，从而获取立体图形的实感，逐步培养学生的空间想象能力．二、过程与方法通过体会立体图形的平面试图效果来描述简单的几何体，逐步培养学生的空间想象能力 三、情感、态度与价值观 让学生体验数，符号和图形是有效的描述现实世界的重要手段，从而获取立体图形的实感 【教学重点】根据三视图描述基本几何体【教学难点】根据三视图描述实物原形.【教学过程】一、创设情景，激发兴趣让学生拿出准备好的六个小正方体，搭一个几何体，然后让学生画出几何体的俯视图，并选择一位学生上台演示并在黑板上画出俯视图（如下图），教师在正方体上标上数字并说明数字含义。
问：能不能根据上面的俯视图画出这个几何体的主视图和左视图？看哪些同学速度快。
二、 合作学习 你能从下面所给的三视图中推断出它们分别表示什么几何体吗？（1） （2）（3）解：(1)该立体图形是底面是菱形的直四棱柱；(2)是直五棱柱；（3）是长方体上面放有一个球体例：已知一个几何体的三视图如图（课本66页图3-24）所示，描述该几何体的形状，量出三视图的有关尺寸，并根据已知的比例求出它的侧面积（精确到0.1cm 2）。
分析：由主视图和左视图知道，这个几何体是直棱柱，但不能确定棱的条数。
再由俯视图可以2 11 2确定它是直四棱柱，且底面是梯形。
它的四个侧面都是长方形鼓侧面积容易求出。

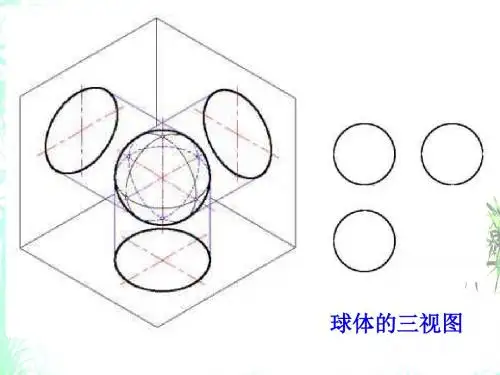

三、学习反馈，逐步提高1、由三视图还原某物体主视图、左视图和俯视图都是相等的正方形，该物体是；主视图、左视图和俯视图都是相等的圆，该物体是；主视图、左视图都是相等的长方形，俯视图是圆，则该物体是2、教材第66页练习1、23、探究活动66页：用6个同样大小的小立方块搭一个几何体，使它的俯视图如图形那样。
则一共有几种不同形状的搭法？你能用三视图表示你探究的结果吗？分小组请同学们拿出橡皮泥做出6个正方形来“搭一搭”就清楚了(学生动手做)，会搭出不同结果。
