安捷伦7890A操作规程一、仪器准备1.打开仪器电源，待仪器自检完成后，确保仪器正常运行。
2.确保气源供应正常，并调整气源压力到合适值。
3.检查色谱柱和进样器是否安装正确，需要根据实际分析进行选择。
4.检查进样器的活塞和垫圈是否干净，如有污染应及时进行清洗或更换。
二、进样设置1.打开进样室，将样品注射器插入进样口，并通过进样器控制面板设置进样体积。
2.确定进样方式，可以是分析模式、进样室断层模式、直接进样模式等，根据实际需要进行选择。
3.设置进样温度和注射速度，一般情况下，进样温度为常温，注射速度根据样品类型和分析要求进行调整。
三、方法设置1.在色谱柱箱中选择合适的色谱柱，并根据需要进行温度设置。
2.配置检测器，根据分析要求选择合适的检测器，并设置检测器的温度和参数。
3.设置分析程序，包括温度程序、保持时间、梯度程序、流速等，并保存为方法文件。
四、仪器启动1.打开软件程序，加载保存的方法文件。
2.调整气体流量和压力，确保仪器正常工作。
3.进行样品进样前，应进行一定时间的柱平衡，通常为10-15分钟。
五、样品进样1.将样品通过进样器注入色谱柱，并调整进样器参数使样品完全进入柱中。
2.根据样品的不同性质，选择合适的进样方式，如溶剂进样、头空进样、液相微萃取进样等。
六、数据采集和分析1.开始数据采集前，应确保流动相和检测器稳定，否则会影响分析结果。
2.在数据采集过程中，可以实时监测色谱图，根据需要进行峰检测和积分。
3.数据采集完成后，可以对数据进行处理和分析，如峰面积计算、定量分析等。
七、仪器维护1.每天使用完毕后，关闭仪器电源，并清理进样室和色谱柱箱。
2.定期检查和更换进样器和色谱柱，避免污染和老化对分析结果的影响。
以上是安捷伦7890A操作规程的一般内容，具体操作步骤还需要根据实际分析需要和仪器型号进行相应调整。
在操作过程中要严格遵守安全操作规范，确保人员和仪器的安全。
Agilent 7890A GC（TCD）操作规程一、仪器设备: Agilent 7890A GC•进样口: 填充柱进样口(PP)；•检测器：TCD•色谱柱：P/N 19091J-413, HP-5毛细柱：30m,ⅹ320μχ0.25μ•注射器：手动进样用10ul注射器。
•进样体积： 1 ul。
二、气体准备：载气,高纯He (99.999%)。
三、TCD检测器工作原理：TCD是一个非破坏性浓度检测器，载气通过热灯丝时带走一定热量使之冷却。
当载气中携带有了样品时，冷却的量会发生变化，这个差异被用来做检测器的信号。
TCD比较两种气体的热导率——纯载气（也叫参比气）和传递样品组分的载气（也叫柱流出物）。
由于氦气和氢气相对于常规样品的热导率很大，因此通常采用氦气或氢气做载气。
本仪器采用氦气做载气，使用的是单丝流路调制式TCD检测器。
单丝TCD原理：检测器有一个电加热的热丝，因此热丝比检测器池体温度高。
进样前，当参比气和载气交替通过时，热丝温度保持恒定。
进样之后，载气中带有样品，若要再保持热丝温度恒定则其电流就会有变化。
两种气流在热丝上每秒切换五次，电流的差别被测量并记录下来。
切换阀切换阀参考气5HZ 参考气尾吹气尾吹气色谱柱中流入的携带样品的气流在流入检测器之前与尾吹气混合在一起，防止气体的扩散造成的柱外效应。
参考气流入到检测池的两侧入口的其中之一，进到哪一边则决定于前面的切换阀。
切换阀以5HZ的频率切换。
如图所示，当切换阀切换的时候，参考气和测量气交替进入灯丝所在气路。
本图显示了参比气和载气的流路。
切换阀转换参比气的路线。
设定正确流速以得到最大检测器灵敏度很重要。
如参比气和柱流出物的流量其中任一个过高，都可能会丧失灵敏度。
四、键盘和状态板介绍1、运行键[Stop]（停止）: 立即终止运行。
如果在 GC 运行过程中按下此键，则运行过程中的数据可能会丢失。
[Prep Run]（预运行）: 激活所需进程，使 GC 进入相应方法（如关闭不分流进样的进样口吹扫流量或从载气节省模式恢复正常流量）所述的启动状态。

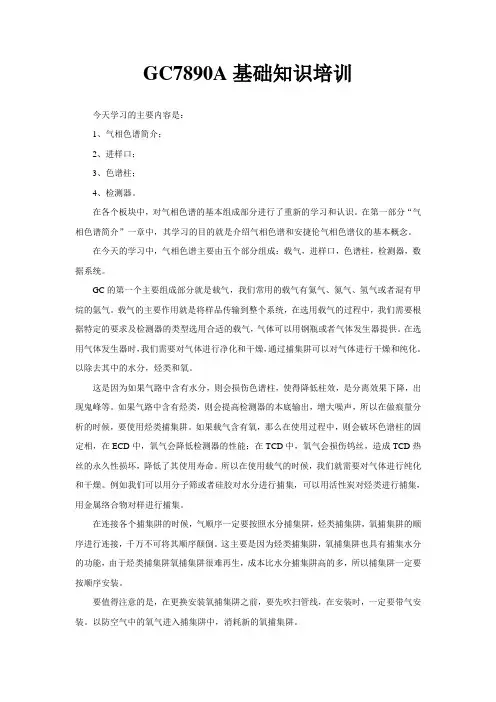

GC7890A基础知识培训今天学习的主要内容是：1、气相色谱简介；2、进样口；3、色谱柱；4、检测器。
在各个板块中，对气相色谱的基本组成部分进行了重新的学习和认识。
在第一部分“气相色谱简介”一章中，其学习的目的就是介绍气相色谱和安捷伦气相色谱仪的基本概念。
在今天的学习中，气相色谱主要由五个部分组成：载气，进样口，色谱柱，检测器，数据系统。
GC的第一个主要组成部分就是载气，我们常用的载气有氦气、氮气、氢气或者混有甲烷的氩气。
载气的主要作用就是将样品传输到整个系统，在选用载气的过程中，我们需要根据特定的要求及检测器的类型选用合适的载气，气体可以用钢瓶或者气体发生器提供。
在选用气体发生器时，我们需要对气体进行净化和干燥，通过捕集阱可以对气体进行干燥和纯化。
以除去其中的水分，烃类和氧。
这是因为如果气路中含有水分，则会损伤色谱柱，使得降低柱效，是分离效果下降，出现鬼峰等。
如果气路中含有烃类，则会提高检测器的本底输出，增大噪声，所以在做痕量分析的时候，要使用烃类捕集阱。
如果载气含有氧，那么在使用过程中，则会破坏色谱柱的固定相，在ECD中，氧气会降低检测器的性能；在TCD中，氧气会损伤钨丝，造成TCD热丝的永久性损坏，降低了其使用寿命。
所以在使用载气的时候，我们就需要对气体进行纯化和干燥。
例如我们可以用分子筛或者硅胶对水分进行捕集，可以用活性炭对烃类进行捕集，用金属络合物对样进行捕集。
在连接各个捕集阱的时候，气顺序一定要按照水分捕集阱，烃类捕集阱，氧捕集阱的顺序进行连接，千万不可将其顺序颠倒。
这主要是因为烃类捕集阱，氧捕集阱也具有捕集水分的功能，由于烃类捕集阱氧捕集阱很难再生，成本比水分捕集阱高的多，所以捕集阱一定要按顺序安装。
要值得注意的是，在更换安装氧捕集阱之前，要先吹扫管线，在安装时，一定要带气安装。
以防空气中的氧气进入捕集阱中，消耗新的氧捕集阱。
水分捕集阱，烃类捕集阱以及氧捕集阱都属于消耗品，需要定期更换。
Agilent 7890A气相色谱仪分流/不分流进样(0-100 psi 和 0-150 psi)、填充柱进样、冷柱头进样、程序升温汽化进样口和挥发性物质分析接口内置的 Agilent 7683 自动进样器控制功能。
如要实现高效率、室温顶空、微量液萃取和不同范围的进样体积，您只需简单地添加进样器和样品盘模块即可可选择的进样技术，包括顶空进样、吹扫捕集和阀进样主要特点Agilent 7890A气相色谱仪1突破性的微板流路控制技术实现了柱箱内可靠的无泄漏连接，提高了工作效率和数据完整性，为复杂的GC分析提供了通用、可靠的解决方案2安捷伦仪器监测和智能诊断软件可跟踪配件的使用情况，监测色谱峰形变化，在问题发生之前提醒您进行处理3每个分流/不分流（SSL进样口）都采用了新的方便的扳转式顶盖设计，使您能在30秒内更换进样口衬管 - 无需特殊的工具或培训4品种齐全的选件和附件使您能够配置恰好满足您实验室目前需求的系统, 并能方便地进行升级，以满足不断变化的应用和分析通量的需求²强大的、操作界面友好的GC软件简化了方法设置和系统操作，缩短了培训时间；您可选择正好符合您实验室需求的软件包5在品质卓越的6890进样口, 检测器和GC柱箱上建立的分析方法, 您可以完全放心地将其转移到7890A GC上6其它功能和详细信息请参看仪器样本和资料库中的技术规格文件7填充柱进样、冷柱头进样、程序升温汽化进样口和挥发性物质分析接口内置的 Agilent 7683 自动进样器控制功能进样口两个进样口三个检测器（第三个检测器是TCD）四个检测器信号柱温箱最大升温速率：120°C/min（如使用120 V 电源最大升温速率75°C/min，参见表1）。
•最长运行时间： 999.99 min（16.7 h）。
•柱箱冷却降温（ 22°C 室温），从450°C 到50°C 需要4.0 min （采用柱箱插入附件时为3.5 min）电子压力控制范围：0 到100 psig每个EPC单元都使用专用的进样口和检测器选项进行了优化。

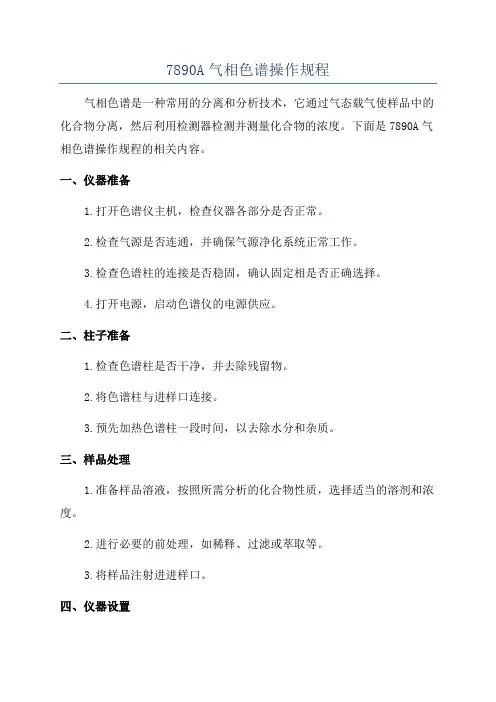

7890A气相色谱操作规程气相色谱是一种常用的分离和分析技术，它通过气态载气使样品中的化合物分离，然后利用检测器检测并测量化合物的浓度。
下面是7890A气相色谱操作规程的相关内容。
一、仪器准备1.打开色谱仪主机，检查仪器各部分是否正常。
2.检查气源是否连通，并确保气源净化系统正常工作。
3.检查色谱柱的连接是否稳固，确认固定相是否正确选择。
4.打开电源，启动色谱仪的电源供应。
二、柱子准备1.检查色谱柱是否干净，并去除残留物。
2.将色谱柱与进样口连接。
3.预先加热色谱柱一段时间，以去除水分和杂质。
三、样品处理1.准备样品溶液，按照所需分析的化合物性质，选择适当的溶剂和浓度。
2.进行必要的前处理，如稀释、过滤或萃取等。
3.将样品注射进进样口。
四、仪器设置1.设置进样体积，根据样品特性和分析要求，选择适当的进样体积。
2.设置运行流速，根据样品性质和检测器要求，选择适当的流速。
3.设置温度程序，根据样品性质和分离要求，设置适当的温度程序。
4.设置检测器参数，根据需要选择适当的检测器类型和参数。
五、仪器操作1.打开进样阀，将样品注入色谱柱。
2.开始运行色谱仪，记录色谱图和检测器信号。
3.观察色谱图的峰形和峰高，并根据需要进行定性和定量分析。
4.分析完毕后，关闭进样阀，停止运行色谱仪。
六、仪器维护1.每次使用后清洗色谱柱，以防止残留物对柱效果的影响。
2.定期更换载气过滤器和固定相，以确保仪器的正常运行。
3.注意仪器的安全使用，避免操作失误或意外事故的发生。
七、记录和保存1.记录每次分析的样品信息，包括样品名称、进样体积、运行流速、温度程序等。
2.保存每次分析的色谱图和检测器信号，以备后续分析和比对。

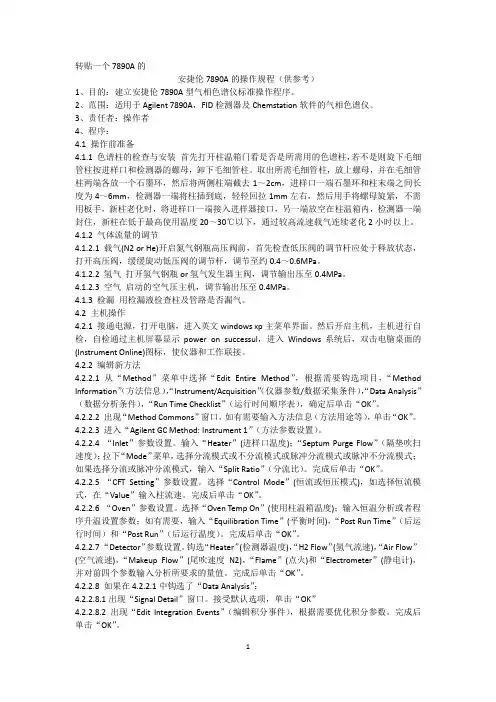

转贴一个7890A的安捷伦7890A的操作规程（供参考）1、目的：建立安捷伦7890A型气相色谱仪标准操作程序。
2、范围：适用于Agilent 7890A，FID检测器及Chemstation软件的气相色谱仪。
3、责任者：操作者4、程序：4.1 操作前准备4.1.1 色谱柱的检查与安装首先打开柱温箱门看是否是所需用的色谱柱，若不是则旋下毛细管柱按进样口和检测器的螺母，卸下毛细管柱。
取出所需毛细管柱，放上螺母，并在毛细管柱两端各放一个石墨环，然后将两侧柱端截去1～2cm，进样口一端石墨环和柱末端之间长度为4～6mm，检测器一端将柱插到底，轻轻回拉1mm左右，然后用手将螺母旋紧，不需用板手，新柱老化时，将进样口一端接入进样器接口，另一端放空在柱温箱内，检测器一端封住，新柱在低于最高使用温度20～30℃以下，通过较高流速载气连续老化2小时以上。
4.1.2 气体流量的调节4.1.2.1 载气(N2 or He)开启氮气钢瓶高压阀前，首先检查低压阀的调节杆应处于释放状态，打开高压阀，缓缓旋动低压阀的调节杆，调节至约0.4～0.6MPa。
4.1.2.2 氢气打开氢气钢瓶or氢气发生器主阀，调节输出压至0.4MPa。
4.1.2.3 空气启动的空气压主机，调节输出压至0.4MPa。
4.1.3 检漏用检漏液检查柱及管路是否漏气。
4.2 主机操作4.2.1 接通电源，打开电脑，进入英文windows xp主菜单界面。
然后开启主机，主机进行自检，自检通过主机屏幕显示power on successul，进入Windows系统后，双击电脑桌面的(Instrument Online)图标，使仪器和工作联接。
4.2.2 编辑新方法4.2.2.1 从“Method”菜单中选择“Edit Entire Method”，根据需要钩选项目，“Method Information”（方法信息），“Instrument/Acquisition”（仪器参数/数据采集条件），“Data Analysis”（数据分析条件），“Run Time Checklist”（运行时间顺序表），确定后单击“OK”。
安捷伦7890A-⽓相⾊谱操作⼿册Agilent 7890A GC( For Chemstation B03.01)现场培训教材安捷伦科技有限公司化学分析与⽣命科学事业部⼀、培训⽬的:基本了解7890A硬件操作。
掌握化学⼯作站的开机，关机，参数设定, 学会数据采集，数据分析的基本操作。
⼆、培训准备：1、仪器设备:Agilent 7890A GC进样⼝: 填充柱进样⼝(PP)；⽑细柱进样⼝(S/SL); 冷柱头进样⼝(COC); PTV进样⼝。
检测器：FID；TCD；u ECD; NPD；FPD。
⾊谱柱：P/N 19091J-433, HP-5⽑细柱：30m,ⅹ320µχ0.25µ注射器：⾃动液体进样器（ALS）⽤10ul注射器或⼿动进样⽤10ul注射器。
进样体积： 1 ul。
２、⽓体准备：FID，NPD，FPD ：⾼纯H2 (99.999%)，⼲燥⽆油压缩空⽓。
uECD:⾼纯N2 (99.999%)载⽓, ⾼纯N2 (99.999%)或⾼纯He (99.999%)。
7890A/GC 化学⼯作站基本操作步骤:(⼀)、开机:1、打开⽓源（按相应的所需⽓体）。
2、打开计算机，进⼊英⽂Windows XP画⾯。
3、打开7890A GC电源开关。
(7890A 的IP地址已通过其键盘提前输⼊进7890A)4、双击桌⾯的“Instrument 1 Online”图标；（或点击屏幕左下⾓“Start”，选择“Program”，选择“Agilent Chemstation”，选择“Instrument 1 Online”，则化学⼯作站⾃动与7890A通讯，进⼊的⼯作站界⾯如下图：（通讯成功后，7890A的Remote 灯亮）5、从“View”菜单中选择“Method and run control”画⾯，点击“Chemstation Status”, ，使其命令前有“√”标志，点击“Full menu”，使之显⽰为“Short menu”来调⽤所需的界⾯。
安捷伦气相色谱7890a -回复安捷伦气相色谱7890a是一种广泛应用于化学和生化分析领域的仪器。
它利用气相色谱法对样品进行分离和分析，具有高分辨率、高灵敏度和广泛的应用范围。
本文将为您详细介绍安捷伦气相色谱7890a的原理、操作步骤和应用。
一、安捷伦气相色谱7890a的原理安捷伦气相色谱7890a的分析原理基于气相色谱法，其中涉及到样品的进样、蒸发、分离、检测和数据处理等步骤。
其主要组成包括进样口、色谱柱、检测器和控制系统。
1.进样口：样品通过进样口喷入色谱柱进行分离和分析。
进样口通常具有多个进样模式，如静态头空进样、动态头空进样、液相进样等，可根据样品的性质和需要进行选择。
2.色谱柱：色谱柱是分离样品的关键部件，通常由不同材质的填充物填充在柱子中。
填充物的选择根据分析物的特性和分离要求不同而不同。
色谱柱的长度和直径也会影响分离效果，长柱具有更好的分离效果，但分析时间较长。
3.检测器：安捷伦气相色谱7890a配备多种检测器，如火焰离子化检测器（FID）、电子捕获检测器（ECD）、氮磷检测器（NPD）等。
不同的检测器适用于不同类型的分析物，提供了多种检测模式和选择。
4.控制系统：安捷伦气相色谱7890a配备先进的控制系统，可以实现进样、色谱分离、检测和数据处理等功能。
通过控制系统，可以调节进样速度、色谱梯度、温度程序等参数，实现分析条件的优化和自动化操作。
二、安捷伦气相色谱7890a的操作步骤以下是安捷伦气相色谱7890a的操作步骤，具体如下：1. 准备工作：首先，将色谱柱和进样口连接好，确保连接紧密，不泄漏。
根据需要确定进样模式，并将样品准备好。
2. 进样设置：将样品注入进样器中，选择合适的进样模式和进样量，并进行进样器的设置。
可以设置进样器的温度、进样速度等参数。
3. 色谱条件设置：设置色谱柱温度、流动相的流速和组成等参数。
这些参数的选择需要根据分析物的性质和分离要求来确定。
可以采用梯度温度程序或等温程序。
