高压开关电器分类1. 引言高压开关电器是电力系统中的重要组成部分，用于控制和保护电力设备。
它们承担着切换、分配和保护电能的功能，对电力系统的安全和可靠运行起着至关重要的作用。
本文将对高压开关电器进行分类，介绍其不同类型和应用领域，为读者提供全面深入的了解。
2. 高压开关电器分类根据其用途和结构特点，高压开关电器可以分为以下几类：2.1 隔离开关隔离开关用于将电力系统的设备与电源隔离，以便对设备进行检修、维护和紧急切断。
隔离开关通常具有单刀双断口的结构，能够在带载条件下进行切断和闭合操作。
它们主要应用于变电站、电缆分支箱和开关柜等场所。
2.2 断路器断路器是用于在电路发生故障时进行快速切除的开关装置。
它们通常具有灵活的操作特性，能够迅速切断电路，并具备对短路电流的承受能力。
断路器广泛应用于电力系统的输电线路、配电变压器和发电机等设备。
2.3 负荷开关负荷开关用于控制电力系统的负荷电流，将电源与负载设备连接或切断。
负荷开关通常具有小型的结构和较低的断口容量，适用于低压分布线路、电力电缆和家庭电器等应用场景。
2.4 接地开关接地开关用于将故障电流引入地面，以确保人身安全和电气设备的保护。
接地开关通常配备在电力系统的故障点处，能够迅速切断电路并接通接地设备。
它们广泛应用于电力系统的中性点接地和保护接地。
2.5 联络开关联络开关用于控制电路的连接和切断。
它们通常具有较大的断口容量和较高的操作次数，适用于中压和高压电力系统的主要开关设备。
联络开关广泛运用于电力变电站、电网枢纽和重要电力设备。
2.6 组合电器组合电器由多个开关电器组合而成，具有复合功能和多路开关控制能力。
它们可实现电力系统的快速切换、联锁保护和自动化控制，提高了电力系统的可靠性和运行效率。
组合电器广泛应用于大型变电站、电力工业和城市供电网。
3. 高压开关电器应用领域高压开关电器在电力系统中的应用领域广泛，主要包括以下几个方面：3.1 输电与配电高压开关电器在电力输配变电站中起着至关重要的作用。

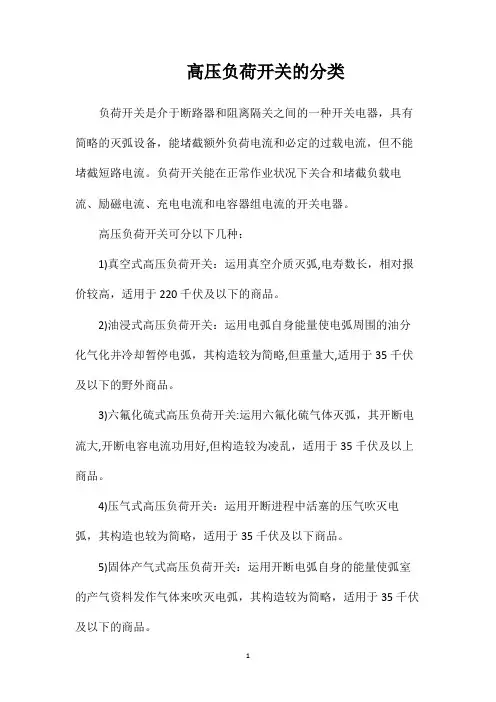

高压负荷开关的分类
负荷开关是介于断路器和阻离隔关之间的一种开关电器，具有简略的灭弧设备，能堵截额外负荷电流和必定的过载电流，但不能堵截短路电流。
负荷开关能在正常作业状况下关合和堵截负载电流、励磁电流、充电电流和电容器组电流的开关电器。
高压负荷开关可分以下几种：
1)真空式高压负荷开关：运用真空介质灭弧,电寿数长，相对报价较高，适用于220千伏及以下的商品。
2)油浸式高压负荷开关：运用电弧自身能量使电弧周围的油分化气化并冷却暂停电弧，其构造较为简略,但重量大,适用于35千伏及以下的野外商品。
3)六氟化硫式高压负荷开关:运用六氟化硫气体灭弧，其开断电流大,开断电容电流功用好,但构造较为凌乱，适用于35千伏及以上商品。
4)压气式高压负荷开关：运用开断进程中活塞的压气吹灭电弧，其构造也较为简略，适用于35千伏及以下商品。
5)固体产气式高压负荷开关：运用开断电弧自身的能量使弧室的产气资料发作气体来吹灭电弧，其构造较为简略，适用于35千伏及以下的商品。
6)紧缩空气式高压负荷开关：运用紧缩空气吹灭电弧,能开断较大的电流，其构造较为凌乱,适用于60千伏及以上的商品。
6kv高压开关柜工作原理
6kv高压开关柜是一种用于接通、断开或切换高压电路的设备，工作原理如下：
1. 高压开关柜采用真空瓷瓶断路器或硫化氢断路器作为主要的断路设备。
当需要接通或断开高压电路时，断路器内的金属触头会被控制器或操作人员操作，使断路器关闭或打开。
2. 当断路器关闭时，高压开关柜内的主要照明电路会提供照明，同时提供其他附加功能，如仪表和继电器供电。
3. 高压开关柜还配备了必要的保护和控制设备，如电压变压器、电流互感器、继电器等。
这些设备可以监测电路的电压、电流和其他参数，并触发相关动作，以保护电路的安全运行。
4. 高压开关柜还可能配备辅助开关和信号传输设备，用于远程控制和监测高压电路。
总之，高压开关柜通过控制和操作断路器以及配备相应的保护和控制设备，实现对高压电路的安全接通、断开和切换。

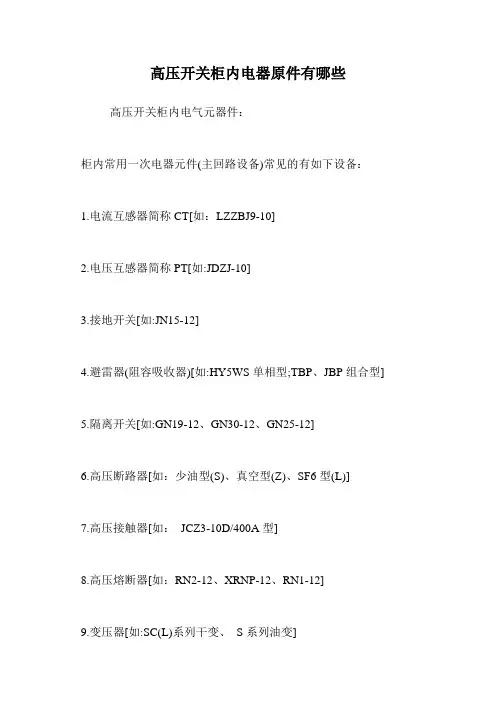

高压开关柜内电器原件有哪些高压开关柜内电气元器件：
柜内常用一次电器元件(主回路设备)常见的有如下设备：
1.电流互感器简称CT[如：LZZBJ9-10]
2.电压互感器简称PT[如:JDZJ-10]
3.接地开关[如:JN15-12]
4.避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
5.隔离开关[如:GN19-12、GN30-12、GN25-12]
6.高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
7.高压接触器[如：JCZ3-10D/400A型]
8.高压熔断器[如：RN2-12、XRNP-12、RN1-12]
9.变压器[如:SC(L)系列干变、S系列油变]
10.高压带电显示器[GSN-10Q型]
11.绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
12.主母线和分支母线
13.高压电抗器[如串联型:CKSC和起动电机型:QKSG]
14.负荷开关[如:FN26-12(L)、FN16-12(Z)]
15.高压单相并联电容器[如:BFF12-30-1] 等等
2.柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转
换开关，信号灯，电阻，按钮，微机综合保护装置等等。
