第二章模拟试题(高压开关电器)

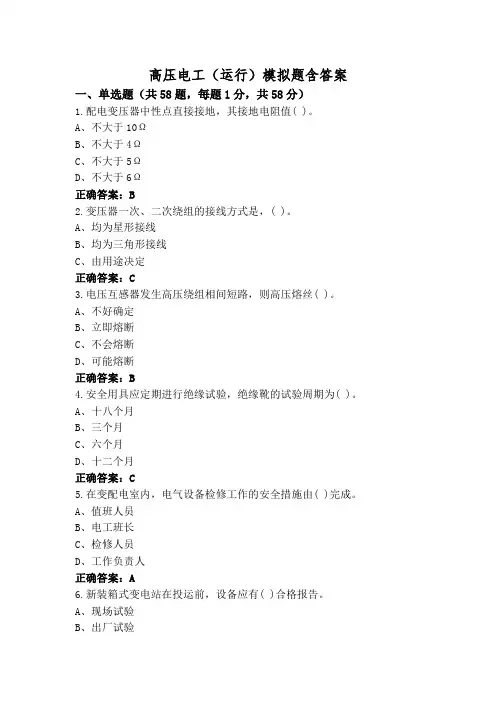

高压电工（运行）模拟题含答案一、单选题（共58题，每题1分，共58分）1.配电变压器中性点直接接地，其接地电阻值( )。

A、不大于10ΩB、不大于4ΩC、不大于5ΩD、不大于6Ω正确答案：B2.变压器一次、二次绕组的接线方式是，( )。

A、均为星形接线B、均为三角形接线C、由用途决定正确答案：C3.电压互感器发生高压绕组相间短路，则高压熔丝( )。

A、不好确定B、立即熔断C、不会熔断D、可能熔断正确答案：B4.安全用具应定期进行绝缘试验，绝缘靴的试验周期为( )。

A、十八个月B、三个月C、六个月D、十二个月正确答案：C5.在变配电室内，电气设备检修工作的安全措施由( )完成。

A、值班人员B、电工班长C、检修人员D、工作负责人正确答案：A6.新装箱式变电站在投运前，设备应有( )合格报告。

A、现场试验B、出厂试验C、出厂和现场试验正确答案：C7.跌落式熔断器合闸时，正确的操作顺序是( )。

A、中相、下风侧相、上风侧相B、中相、上风侧相、下风侧相C、上风侧相、下风侧相、中相D、下风侧相、上风侧相、中相正确答案：C8.S11-M -315∕10为全密封油浸式变压器, 出厂配有( )装置。

A、防爆管B、呼吸器C、气体继电器D、压力释放阀正确答案：D9.倒闸操作时，应该由( )检查操作质量。

A、操作人B、监护人C、操作人和监护人正确答案：C10.断路器故障分闸时发生拒动，造成越级跳闸，值班员首先应将拒动的断路器( )。

A、恢复运行B、进行检修C、分析原因D、脱离系统正确答案：D11.电压互感器发生匝间短路，二次电压表指示值( )。

A、升高B、不变C、显示正常D、，忽高或忽低不穩定正确答案：D12.变压器电路故障主要是指( )故障。

A、铁芯多点接地B、线圈和引线C、硅钢片短路正确答案：B13.10kV真空断路器的动静触头安装在( )。

A、真空断路器下部B、真空断路器上部C、真空灭弧室内正确答案：C14.10/0.4kV变压器，容量为800kVA，其二次额定电流约为( )。

2024年高压电工作业模拟考试题（含答案）1、（判断题）避雷针及其接地装置不能装设在人、畜经常通行的地方。

（?）参考答案：正确2、（判断题）雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。

（）参考答案：正确3、（判断题）变压器的额定电流大小等于绕组的额定容量除以该绕组的额定电压及相应的相系数（单相为1,三相为J3）。

（）参考答案：正确4、（判断题）电能质量包括电流、频率和波形的质量。

（）参考答案：错误5、（判断题）断路器在合闸过程中，若继电保护装置不动作，自由脱扣机构也应可靠动作。

参考答案：错误6、（判断题）工作许可人的安全责任应负责审查工作票所列安全措施是否正确完善，是否符合现场条件，并负责落实施工现场的安全措施。

0参考答案：正确7、（判断题）电弧电流的本质是离子导电。

（）参考答案：正确8、（判断题）将检修设备停电，必须把各方面的电源完全断开。

（）参考答案：正确9、（判断题）在电路中，既有电阻的并联，又有电阻的串联，这样的电路成为混联电路。

（）参考答案：正确10、（判断题）干式变压器是指铁芯和绕组浸渍在绝缘液体中的变压器。

O参考答案：错误11、（判断题）低电压保护是高压电动机的主要保护。

（）参考答案：正确12、（判断题）三相交流对称电路中，如采用三角形接线时，线电流等于相电流的根号3倍。

（）参考答案：正确13、（判断题）以电气回路为基础，将继电器和各元件的线圈、触点按保护动作顺序，自左而右、自上而下绘制的接线图，称为安装图。

（）参考答案：错误14、（判断题）如图所示，展开图中体现交流电压回路。

（）参考答案：正确15、（判断题）电流分交流电和直流电两大类。

（）参考答案：正确16、（判断题）继电保护只需要可靠性，不需要灵敏性。

（）参考答案：错误17、（判断题）继电器是一种在其输入物理量（电气量或非电气量）达到规定值时，其电气输出电路被接通的自动装置。

（）参考答案：错误18、（判断题）新装电容器组投运前，应对与电容器连接的电气元件进行试验并合格。

《发电厂电气部分》课后习题第一章概述1.1发电厂的作用是什么？都有哪些类型？答：作用：发电厂是把各种天然能源（化学能、水能、原子能等）转换成电能的工场。

类型：火力发电厂、水力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂、海洋能发电厂、生物质能发电厂、磁流体发电厂等。

1.2火力发电厂的种类有哪些？其电能生产过程及其特点是什么？答：（1）种类：①按燃料分：燃煤发电厂、燃油发电厂、燃气发电厂、余热发电厂。

②按蒸气压力和温度分：中低压发电厂、高压发电厂、超高压发电厂、亚临界压力发电厂、超临界压力发电厂。

③按原动机分：凝所式气轮机发电厂、燃气轮机发电厂、内燃机发电厂和蒸汽—燃气轮机发电厂。

④按输出能源分：凝气式发电厂、热电厂。

⑤按发电厂总装机容量分：小容量发电厂、中容量发电厂、大中容量发电厂、大容量发电厂。

（2）火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。

整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

1.3凝汽式水力发电厂主要由哪些部分构成？答：（1）燃烧系统——运煤系统、磨煤系统、燃烧系统、风烟系统、灰渣系统（2）汽水系统——给水系统、补充给水系统、循环水系统（3）电气系统——发电机、励磁装置、厂用电系统和升压变电所等。

1.4水力发电厂的种类有哪些？其电能生产过程及其特点是什么？答：（1）①按集中落差的方式分为：堤坝式水电厂、坝后式水电厂、河床式水电厂、引水式水电厂、混合式水电厂。

②按径流调节的程度分为：无调节水电厂、有调节水电厂、日调节水电厂、年调节水电厂、多年调节水电厂。

（2）水电厂具有以下特点：①可综合利用水能资源；发电成本低，效率高；②运行灵活；③水能可储蓄和调节；④水力发电不污染环境；⑤水电厂建设投资较大工期长；⑥水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；⑦由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。

高压电工（运行）模拟练习题与参考答案一、单选题（共58题，每题1分，共58分）1.《特种作业人员安全技术培训考核管理规定》，特种作业操作证需要复审的，应当在期满前( )日内，由申请人或者申请人的用人单位向原考核发证机关或从业所在地考核发证机关提出申请。

A、20B、30C、15D、60正确答案：D2.对于高压开关柜运行指示，下列表述正确的是( )。

A、绿灯亮表示断路器在合闸位置，合闸回路完好。

B、绿灯亮表示断路器在分闸位置，合闸回路完好。

C、绿灯亮表示断路器在合闸位置，分闸回路完好。

D、绿灯亮表示断路器在分闸位置，分闸回路完好。

正确答案：B3.为避免设备损坏，运行中的电流互感器，二次侧不得( )。

A、短路B、短接C、开路正确答案：C4.我国安全生产的基本方针是( )。

A、安全第一、预防为主、综合防治B、安全第一、预防为本、综合治理C、安全第一、预防为主、综合治理D、安全第一、预防为本、综合防治正确答案：C5.变压器两侧断路器送电操作的正确顺序是( )。

A、多人操作，同时合上变压器两侧断路器B、先合上负荷侧断路器，后合上电源侧断路器C、先合上电源侧断路器，后合上负荷侧断路器正确答案：C6.高压侧采用负荷开关－熔断器的变电所主接线，供电可靠性不高，一般用于( )的变电所。

A、四级负荷B、一级负荷C、二级负荷D、三级负荷正确答案：D7.导线的弧垂主要是由于导线存在着( )所形成的。

A、应力B、荷重C、拉力D、电晕正确答案：B8.电力变压器因为( )，所以能够变换电压。

A、一、二次侧绕组接法不同B、一、二次侧绕组结构不同C、一、二次侧绕组匝数相同D、一、二次侧绕组匝数不同正确答案：D9.绝缘靴的主要作用是防止( )对人体的伤害。

A、跨步电压B、高电压C、过电压D、感应电压正确答案：A10.变配电室的直流电源多采用( )开关电源。

A、智能中频B、智能低频C、智能控制D、智能高频正确答案：D11.下列架空线路，( )型的材质为裸铝绞线。

高压/低压电工模拟考试题（100道题）一、判断题1、过电压对电气设备和电力系统安全运行危害极大。

（√）2、一般情况下是在变压器高压绕组上抽出适当的分接,进行调压。

（√）3、国家规定要求:从事电气作业的电工,必须接受国家规定的机构培训、经考核合格者方可持证上岗。

（√）4、变压器是根据电磁感应原理工作的。

（√）5、电气设备冷备用状态指设备的开关和刀闸均在打开位置,要合上刀闸和开关后才能投入运行。

（√）6、为防止跨步电压触电,进入故障点区域人员应穿绝缘鞋。

（√）7、对某支路的电气设备合闸时,其倒闸顺序是先合隔离开关,其次是负荷开关,最后是断路器。

（√）8、相线与中性线(或零线)间的电压称为相电压。

（√）9、一般情况下,分支终端杆的单横担应装在受电侧。

（×）10、登杆前要对登高板的板子做冲击载荷试验,确认登高板的性能安全后才能使用。

（√）11、在电路中,将两个及以上的电阻,一个接一个的顺序联接起来,称为电阻的串联。

（√）12、用户变电站或配电室进行并路倒闸时,不应自行停用进线保护。

（×）13、雨天室外倒闸操作应按规定使用带有防雨罩的绝缘棒。

（√）14、电力系统中危及电气设备绝缘的电压升高即为过电压。

（√）15、高压电动机的供电网络一般是中性点非直接接地系统。

（√）16、热备用是备用电源自动投入的方式之一。

（√）17、当铁损和铜损相等时,变压器处于最经济运行状态,一般在其带额定容量的50%~70%时。

（√）18、系统功率因数太低,会使系统无功损耗增大,同时使线路中各元件的电压损耗也增加,导致末端用电设备端电压太低,影响安全可靠用电。

（√）19、为降低线路跳闸率,可在大跨越地带杆塔增加绝缘子串数目。

（×）20、高压侧接地保护不是站用变保护测控装置在保护方面的一项功能。

（×）21、电路中任意两点间电位的差值称为电压。

（√）22、一般地,电力系统的运行电压在正常情况下不允许超过最高工作电压。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.交流电弧电流瞬时过零时，此后若( )，电弧将彻底熄灭。

A.触头间介质击穿电压>触头间恢复电压B.触头间介质击穿电压=触头间恢复电压C.触头间介质击穿电压<触头间恢复电压答案:A2. 在不接地的电压电网的绝缘监视中，当3只电压表读数均为相电压时，则表示电网( )。

A.发生一相接地B.某相绝缘恶化C.对地绝缘正常D.无法判断答案:C3. 对于双重绝缘的电气设备，可触及导体与不可触及的导体间的绝缘电阻不应低于( )MΩ。

A. 1B. 2C. 5D.7答案:C4. 摆脱电流是人触电后能自行摆脱带电体的( )。

A.最小电流B.电流C.最大电流答案:C5. 爆炸危险性工业厂房车间照明应选用( )灯具。

A.开启式B.防水型C.防爆型D.防护式答案:C6. 导线接头要求应接触紧密和( )等。

A.拉不断B.牢固可靠C.不会发热答案:B7. 终端杆塔用符号( )表示。

A.ZB.NC.JD. D答案:D8. 负荷开关必须与( )串联安装。

A.高压隔离开关B.高压断路器C.高压电容器D.高压熔断器答案:D9. 低压架空线路一般铁横担所用的角钢规格不宜小于( )铁横担应镀锌，以防生锈。

A.40mm×40mm×4mm；B.50mm×50mm×5mm；C.60mm×60mm×6mm；D.没有严格的要求；答案:B10. 三极管有( )个PN结。

A. 1B. 2C. 3D. 4答案:B11. 保护电容器的熔断器其熔体的额定电流一般不应超过电容器额定电流的( )A.250﹪B.100﹪C.130﹪D.150﹪答案:C12. 为防止直接雷击架空线路，一般采用多采用( )。

A.避雷针B.避雷线C.避雷器答案:B13. 熔断器的爱护特性又称为( )。

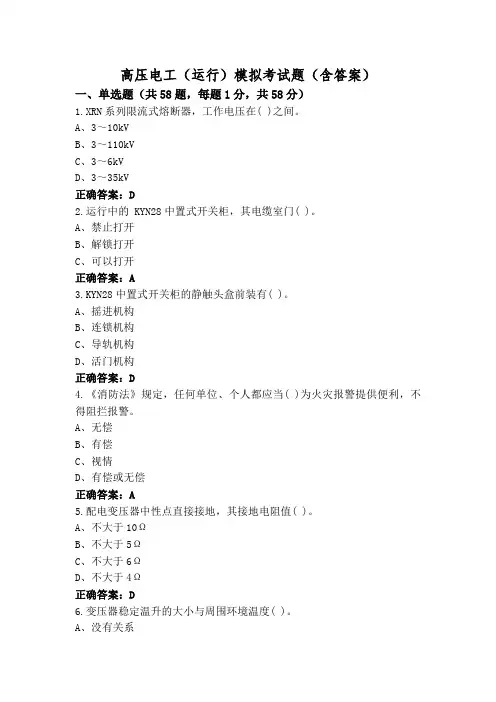

高压电工（运行）模拟考试题（含答案）一、单选题（共58题，每题1分，共58分）1.XRN系列限流式熔断器，工作电压在( )之间。

A、3～10kVB、3～110kVC、3～6kVD、3～35kV正确答案：D2.运行中的 KYN28中置式开关柜，其电缆室门( )。

A、禁止打开B、解锁打开C、可以打开正确答案：A3.KYN28中置式开关柜的静触头盒前装有( )。

A、摇进机构B、连锁机构C、导轨机构D、活门机构正确答案：D4.《消防法》规定，任何单位、个人都应当( )为火灾报警提供便利，不得阻拦报警。

A、无偿B、有偿C、视情D、有偿或无偿正确答案：A5.配电变压器中性点直接接地，其接地电阻值( )。

A、不大于10ΩB、不大于5ΩC、不大于6ΩD、不大于4Ω正确答案：D6.变压器稳定温升的大小与周围环境温度( )。

A、没有关系B、有时有关系C、有时无关系D、以上都不对正确答案：A7.电压互感器发生高压绕组相间短路，则高压熔丝( )。

A、不好确定B、不会熔断C、可能熔断D、立即熔断正确答案：D8.绝缘安全用具试验后，用具上粘贴的试验标识应标明( )。

A、泄漏电流B、试验电压C、试验日期D、绝缘电阻正确答案：C9.编号201-9是10kV( )的操作编号。

A、母线侧电压互感器B、线路侧电压互感器C、线路侧隔离开关D、母线侧隔离开关正确答案：B10.KYN28中置式开关柜具有( )闭锁功能。

A、四防B、三防C、两防D、五防正确答案：D11.预装式箱变主要由( )、低压开关柜、变压器组成A、计量柜B、中置柜C、控制柜D、高压开关柜正确答案：D12.电流互感器二次绕组完全开路时，二次电流将会( )。

A、不变B、增大C、为零D、减小正确答案：C13.二次回路编号U411~419属于( )编号。

A、控制回路B、电压回路C、电流回路D、信号回路正确答案：C14.高压侧采用负荷开关－熔断器的变电所主接线，供电可靠性不高，一般用于( )的变电所。

高压电工作业模拟考试题（附答案）一、单选题（共54题，每题1分，共54分）1.变压器( )通常分为无励磁调压和有载调压两种方式。

A、连接方式B、调压方式C、运行方式正确答案：B2.在开关电器中,气体吹动电弧的方法为横吹时,气体吹动方向与电弧轴线相( )。

A、平行B、倾斜30o角度C、垂直正确答案：C3.TT系统是指电源中性点直接接地,而设备的外露可导电部分经各自的( )分别直接接地的三相四线制低压供电系统A、保护线PB、相线C、中性线N正确答案：A4.铁磁性物质的相对导磁率( )。

A、远大于1B、略大于1C、等于1正确答案：A5.在低压配电系统中广泛采用的TN系统和TT系统,均为( )运行方式,其目的是保障人身设备安全。

A、中性点直接接地B、中性点经消弧线圈接地C、中性点不接地正确答案：A6.如果在交接班过程中,需要进行重要操作,仍由( )负责处理,必要时可请接班人员协助工作。

A、调度员B、交班人员、接班人员正确答案：B7.变压器的温升,对于空气冷却变压器是指测量部位的温度与( )温度之差。

A、变压器油B、绕组C、冷却空气正确答案：C8.过负荷保护主要用于反应( )kVA及以上变压器过负荷。

A、315B、400C、630正确答案：B9.采取在电源中性点经消弧线圈接地方式,其目的是减小( )。

A、接地电流B、接地有功C、接地电压正确答案：A10.使人体能够感觉到的最小电流称为( )。

A、致命电流B、感知电流C、持续电流正确答案：B11.当变压器负载一定(即损耗不变),而周围环境温度不同时,变压器的实际温度就( )。

A、恒定B、不同C、上升正确答案：B12.断路器的额定开断电流表明了断路器的( )。

A、长期允许最大工作电流B、绝缘水平C、灭弧能力正确答案：C13.对变配电所内的电气设备、备用设备及继电保护自动装置等需定期进行( )和轮换。

A、检修B、试验C、更换正确答案：B14.高压熔断器以动作特性可分为( )和固定式。

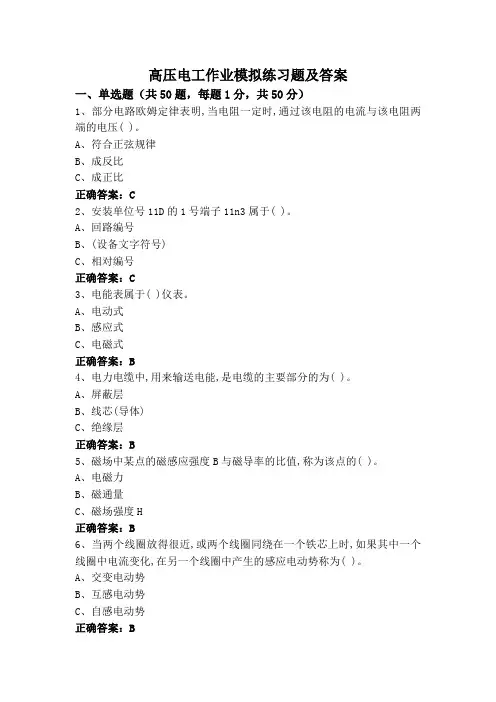

高压电工作业模拟练习题及答案一、单选题（共50题，每题1分，共50分）1、部分电路欧姆定律表明,当电阻一定时,通过该电阻的电流与该电阻两端的电压( )。

A、符合正弦规律B、成反比C、成正比正确答案：C2、安装单位号11D的1号端子11n3属于( )。

A、回路编号B、(设备文字符号)C、相对编号正确答案：C3、电能表属于( )仪表。

A、电动式B、感应式C、电磁式正确答案：B4、电力电缆中,用来输送电能,是电缆的主要部分的为( )。

A、屏蔽层B、线芯(导体)C、绝缘层正确答案：B5、磁场中某点的磁感应强度B与磁导率的比值,称为该点的( )。

A、电磁力B、磁通量C、磁场强度H正确答案：B6、当两个线圈放得很近,或两个线圈同绕在一个铁芯上时,如果其中一个线圈中电流变化,在另一个线圈中产生的感应电动势称为( )。

A、交变电动势B、互感电动势C、自感电动势正确答案：B7、电气设备有三种工作状态,即运行、备用、( )。

A、冷备用B、检修状态C、热备用正确答案：B8、断路器应有标出( )等内容的制造厂铭牌。

A、安全提示B、基本参数C、设备说明正确答案：B9、当变压器过负载时,一般会发出( )。

A、很高且沉重的沸腾声B、很轻且细微的嗡嗡声C、很高且沉重的嗡嗡声正确答案：C10、星形连接时三相电源的公共点叫三相电源的( )。

A、接地点B、中性点C、参考点正确答案：B11、在室内高压设备上工作,应在工作地点两旁间隔的遮栏上悬挂:( )。

A、止步,高压危险B、禁止攀登,高压危险C、禁止合闸,线路有人工作正确答案：A12、已知一部分电路的端电压为10V,电阻为5Ω,则电流的电流为( )A。

A、1B、2C、5正确答案：B13、关于电路中各点的电位与参考点的选择,以下说法哪些是正确的( )。

A、各点电位的大小和正负与参考点的选择都有关B、各点电位的大小与参考点的选择有关,但正负与参考点的选择无关C、各点电位的大小与参考点的选择无关,但正负与参考点的选择有关正确答案：A14、安装在烟囱顶上的避雷针直径不应小于下列数值( )。
