常用高压电器.

断路器高压断路器，和低压断路器是一种电气保护装置，它的种类特别多都有灭弧装置空气开关的全称是空气式低压断路器属于断路器的一种主要用于低压电路中，因为它是经过空气作为介质进行灭弧所以称为空气式低压断路器简称空气开关，我们平时家里的大楼里配电基本都是空气开关隔走开关是一种高压开关电器主要用于高压电路中它是一种没有灭弧装置的开关设施，主要用来断开无负荷电流的电路，隔绝电源，在分闸状态时有显然的断开点，以保证其余电气设施的安全检修。

在合闸状态时能靠谱地经过正常负荷电流及短路故障电流。

因它没有特意的灭弧装置，不可以切断负荷电流及短路电流。

所以，隔走开关只好在电路已被断路器断开的状况下才能进行操作，禁止带负荷操作，免得造成严重的设施和人身事故。

只有电压互感器、避雷器、励磁电流不超出 2A 的空载变压器，电流不超出 5A 的空载线路，才能用隔走开关进行直接操作。

电力应用中大多是用断路器和隔走开关系用，用断路器投、切负荷（故障）电流，用隔走开关形成显然断开点第一说一下断路器和空开统称断路器下边解说一下隔走开关和断路器的差异1.隔走开关：近似闸刀开关，没有防备过流、短路功能，无灭弧装置；不可以断开负荷电流和短路电流2.断路器：拥有过流、短路自动脱扣功能，带有消磁灭弧装置，能够用来接通、切断大电流；隔走开关只起到隔绝作用，后边的电路有故障了不可以自动断开，可是在检修时能够手动断开电路，保证检修人员的人身安全断路器不单能起到隔绝作用，能够保护后边的线路和设施，里面有热磁保护元器件，能够增添多种附件，可远程控制空开一般是对断路器的俗称隔走开关一般用在高压侧，起隔绝电路作用，主要在检修安装给一个显然分开点，一般与短路器配合使用；断路器用在高压、低压，有保护作用，有些高压带灭弧功能；空开低压侧居多，像一般家用开关、照明控制开关，也带有过流保护、漏电保护功能。

问断路器、隔走开关、空气开关、熔断器、刀闸、漏电保护器有什么差异答断路器用于接通和分断电路能断开短路电流作为短路保护和过载保护元件。

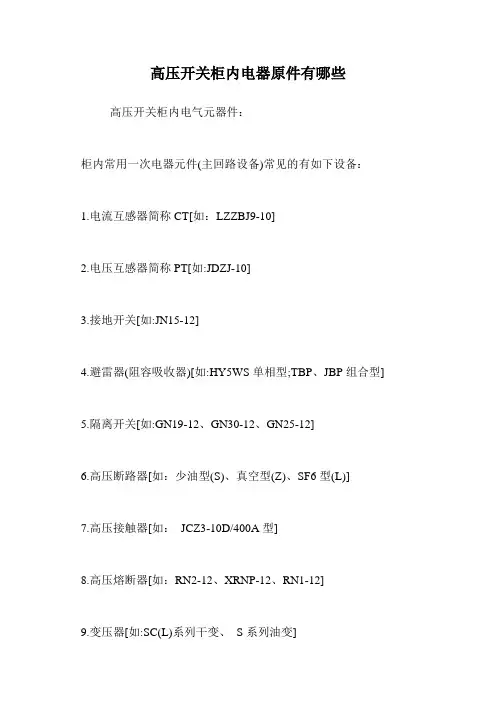

高压开关柜内电器原件有哪些高压开关柜内电气元器件：
柜内常用一次电器元件(主回路设备)常见的有如下设备：
1.电流互感器简称CT[如：LZZBJ9-10]
2.电压互感器简称PT[如:JDZJ-10]
3.接地开关[如:JN15-12]
4.避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
5.隔离开关[如:GN19-12、GN30-12、GN25-12]
6.高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
7.高压接触器[如：JCZ3-10D/400A型]
8.高压熔断器[如：RN2-12、XRNP-12、RN1-12]
9.变压器[如:SC(L)系列干变、S系列油变]
10.高压带电显示器[GSN-10Q型]
11.绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
12.主母线和分支母线
13.高压电抗器[如串联型:CKSC和起动电机型:QKSG]
14.负荷开关[如:FN26-12(L)、FN16-12(Z)]
15.高压单相并联电容器[如:BFF12-30-1] 等等
2.柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转
换开关，信号灯，电阻，按钮，微机综合保护装置等等。

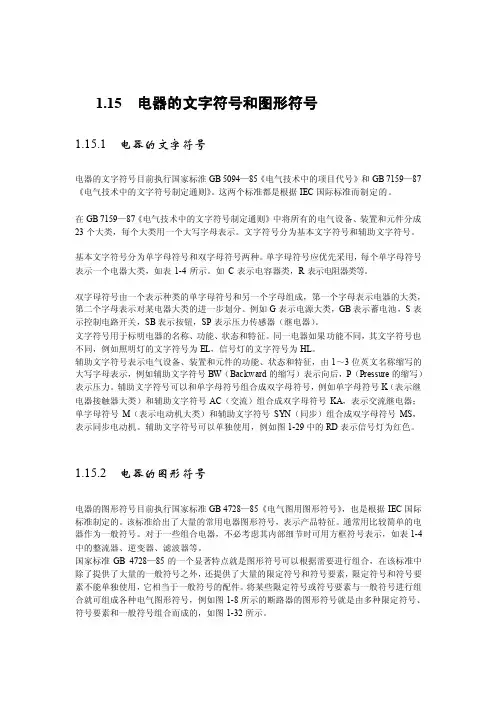

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。

常用高低压电器及设备常用的高压电器有：高压变压器、高压熔断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜、避雷器等。

一、高压三相变压器变压器是根据电池感应的原理工作的；高压变压器主要使用于交流电变配，有利于交流电的输送和使用。

1、主要参数在变压器铭牌上主要有：铁损、铜损、短路阻抗Uk、分接开关、接线组别（Y/Y0-12,6、Δ/Y0-11）1）铁损P FE：也叫变压器空载铁损，变压器载空载情况下所需要的电能损耗，此时空载电流很小，在原边绕组线圈上的电阻损耗忽略不计。

主要是变压器铁心在交变电流的反复磁化下，产生的磁滞损耗、涡流损耗；它和变压器上所加的电压和频率的大小有关，所以可以认为是固定的，不和所用电流大小相关。

2）铜损P CU：也叫变压器短路损耗，变压器副边在短路的情况下，原边慢慢低加大输入电压，直道副边电流达到额定值，此时的变压器损耗。

此时变压器因为工作在短路状态，工作电压可以认为很小，故铁损很小，可损耗忽略不计。

主要是变压器线圈电阻的损耗。

它与所用负荷电流的大小相关。

3）短路阻抗Uk：在变压器短路损耗中，达到额定电流时的原边所加电压和原边的额定电压的比值的百分值称为短路阻抗。

可用于计算变压器副边短路时短路电流的大小，短路阻抗的倒数就是导纳，乘以额定电流便是短路电流的大小。

4）接线组别：讲的是变压器原、副边绕组的连接方法，不同的连接组别，可以得到与输入电压不同相位差的输出电压（以30度或其整倍数关系）；如我局使用的10KV/0.4KV高压变压器的接线组别为Y/Y0-12，原、副边均星型连接，副边带中性线，原、副边电压同相位，－12表示时钟12点时长针和短针重合及同相位、长针和短针分别代表原、副边电压相位；那么－11表示时钟11点，副边电压相位超前原边30度（一圈360度，每一点钟30度）。

5）分接开关（Ⅰ代表＋5％、Ⅱ额定、Ⅲ－5％）：油浸式变压器的分接头在壳内，操作开关在变压器顶端的总部位置。

常⽤⾼压电器设备的选择提纲1常⽤⾼压电器设备的选择及校验⼀、概述常⽤⾼压电器设备的选择及校验的必要性1、中、⾼压；2、常⽤电器及导体；3、通⽤的、共性的，不包括全部；1）设备范围⾼压电器及开关柜通常包括断路器、负荷开关、隔离开关、熔断器、限流电抗器、电流互感器、电压互感器、消弧线圈、接地变压器、接地电阻器、⽀柱绝缘⼦、穿墙套管以及⾼压开关柜等。

⾼压：系指标称电压⾼于1000V(1140V)时，有的将3~66kV划为中压。

2）选择及校验的条件○1按主要额定特性参数选择，包括电压、电流、频率、开断电流等选择；○2按短路条件进⾏动、热稳定校验；○3按承受过电压能⼒及绝缘⽔平选择；（这⾥暂不讨论）○4按环境条件，如温度、湿度、海拔等选择；○5按各类⾼压电器及开关柜的不同特点进⾏选择；⾼压电器及开关柜的选择及校验表2、以上⾼压电器及开关柜⽤于频率为50Hz的情况，⽤于其它频率时应对频率进⾏校验；3、⽤熔断器保护的电器可不进⾏热稳定校验；4、采⽤熔断器保护的电压互感器回路，可不校验动、热稳定⼀、按⼯作条件选择；1、按⼯作电压；1）有关电压的名词术语；根据国家标准GB156-1993(2008)《标准电压》有关电压的定义：○1系统的标称电压：系统被指定的电压。

○2系统的最⾼电压：当系统正常运⾏时，在任何时间、系统中任何⼀点所出现的电压最⾼值，不包括系统的暂态和异常电压，例如系统的操作引起的暂态和瞬时的电压变化。

○3电⽓设备的额定电压：国家规定的电⽓设备⼯作条件，通常由制造⼚确定的电压。

○4电⽓设备的最⾼电压：考虑到设备的绝缘性能和与最⾼电压有关的其他性能所确定的最⾼运⾏电压，其数值等于所在系统的系统最⾼电压值。

电⽓设备的最⾼电压只在系统标称电压⾼于1000V(1140V)时才给出。

2）按⼯作电压选择⾼压电器及开关柜的要求；选⽤⾼压电器及开关柜，其额定电压应符合所在回路的系统标称电压，其⾼压电器及开关柜的最⾼电压Umax 应不⼩于所有回路的系统最⾼电压Uy，即：Uma x≧Uy；注意：限流式熔断器不宜使⽤标称电压低于其额定电压的系统中，2、按⼯作电流选择；1）⾼压⾼压电器及导体的额定电流Ir不应⼩于该回路的最⼤持续⼯作电流Imax，即Ir≧Imax注意：1、由于⾼压开断电器没有持续过载的能⼒，在选择额定电流时，应满⾜各种可能运⾏⽅式下回路持续⼯作电流的要求；2、当⾼压电器、开关柜、导体的实际环境温度与额定环境温度不⼀致时，⾼压电器和导体的最⼤允许⼯作电流应进⾏修正。

高压开关设备简介高压设备是指额定电压3.6KV及以上的电器设备，主要功能是在高压线路中用来实现关合、开断、控制、保护、调节和测量。

高压电器按其用途可分为开关电器、测量电器、限制电器和组合电器。

其中开关电器又可分为断路器、隔离开关、接地开关、负荷开关、熔断器、重合器、分段器等；测量电器可分为电流互感器和电压互感器；限制电器可分为电抗器（限制过电流）和避雷器（限制过电压）；组合电器是指将两种或两种以上的高压电器，按照电力系统的主接线要求组成一个有机的整体而各电器扔保持原功能的装置，可以分为封闭式组合电器（GIS）、敞开式组合电器、复合式组合电器（HGIS）。

高压断路器是电力系统中重要的电气设备之一，它使用数量多、范围广，应用在电力系统的各种电压等级中。

主要作用是在正常情况下，控制各种电气设备和电力线路的开断及投入；在电力系统发生故障时，与继电保护及自动装置配合，快速地切断电力系统中的故障电流，防止故障电流波及到整个电力系统中造成巨大的损失，以保持电力系统的正常运行。

因此，断路器各机构的工作可靠性，直接影响着整个电力系统的稳定。

1.1高压断路器概述1. 1. 1断路器分类自从1893年在美国诞生了世界第一台断路器以来，断路器的理论和制造技术己取得了长足的进步和发展。

通常，按照断路器所采用灭弧介质和灭弧方法的不同，可将断路器划分为如下几类：（1）油断路器：以绝缘油为灭弧介质。

进一步可细分为多油断路器和少油断路器。

现在各种断路器中，油断路器是最早出现的、历史最悠久的断路器。

在我国，油断路器是电力系统中使用最多的高压断路器。

油断路器是在绝缘油中切断电弧的，对大地的绝缘是靠支持绝缘件和绝缘油来保持的。

（2）真空断路器：在高度真空中进行灭弧的断路器，由美国Jennings公司于1955年推出。

使用安全，维护简单，噪声小，寿命长，占地面积小，但散热效果较差，提高额定电流也有困难。

（3）SF6断路器：以六氟化硫等惰性气体作为灭弧介质，由美国西屋公司于1956年推出。

高低压配电一、交流高压配电系统较大的通信局、长途通信枢扭大楼为保证高质量的稳定市电，以及供电规范要求（超过600KVA变压器），一般都由市电高压电网供电。

为保证供电的可靠性，通常都从两个不同的变电站引入两路高压，其运行方式为用一、备一，并且不实行与供电局建立调度关系的调度管理，同时要求两路电源开关（或母联开关）之间加装机戒连锁或电气连锁装置，以避免误操作或误并列。

为控制两路高压电源，常用成套高压开关柜，开关柜的一次线路可根据进出线方案、电路容量、变压器台数和保护方式先用若干一次线路方案的高压开关柜组成高压供电系统。

目前大多数较大的通信局、长途通信枢扭大楼多选用单母线用断路器分段的方式供电，其系统图1-2-1如下：图1-2-1 10kv高压系统图来自两个不同供电局变电站的两路高压经户外隔离开关、电流互感器、高压断路器接到高压母线，然后经隔离开关、计量柜、测量及避雷器柜、出线柜接到降压变压器。

1、电力系统的供电质量要求和电压标准我国发电厂的发电机组输出额定电压为3.15～20kV。

为了减少线路能耗、压降，经发电厂中的升压变电所升压至35～500kV，再由高压输电线传送到受电区域变电所，降压至6～10kV，经高压配电线送到用户配电变电所降压至380V 低压，供用电设备使用。

对于用电设备来说，它的额定电压规定与同级电力网线路额定电压相等。

发电机的额定电压比电网电压高5％是考虑到负荷电流导致在线路上产生压降损失。

变压器在与发电机直接相联时(通常为升压变压器)，它的一次线圈额定电压应与发电机额定电压相同。

即高于同级线路额定电压的5%；不与发电机直接相联时，即相当于线路上的用户设备时(通常为降压变压器)，其一次线圈的额定电压应与线路的额定电压相等。

变压器二次线圈的额定电压是指变压器一次侧加入额定电压，而二次侧开路的电压即空载电压，而在满载时二次线圈内有约5％的电压降。

因此。

如果变压器二次侧供电线路较长，则变压器二次侧线圈的额定电压一方面要考虑补偿变压器内部5％的阻抗电压降，另一方面还要考虑线路上的压降损失需高于线路额定电压5％。

10kV配电线路上常见电气设备介绍1. 高压断路器1.1概述高压断路器（或称高压开关）它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过继电器保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、压缩空气断路器等。

1.2型号表示方法高压断路器的型号是由字母和数字组成，表示如下：1.3 基本参数（1）额定电压它是表征断路器绝缘强度的参数，它是断路器能承受的正常工作线电压。

目前，我国电力系统中断路器采用的额定电压等级为（10KV、35KV、66KV、110KV、220KV、330KV、500KV)。

（2）额定电流它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。

我国规定额定电流为：200、400、630、（1000）、1250、1600、（1500）、2000、3150、4000、5000、6300、8000、10000、12500、16000、20000A。

（3）额定开断电流它是表征断路器开断能力的参数。

在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。

当断路器在、低于其额定电压的电网中工作时，其开断电流可以增大。

但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。

我国规定额定开断电流为：1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100kA等。

（4）动稳定电流它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。

断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。

断路器通过动稳定电流时，不能因电动力作用而损坏。

耐受电流，它表明断路器在冲击短路电流作用下，承受电动力的能力。

低压电器与高压电器基本知识目录一、低压电器概述 (2)1.1 低压电器的定义与分类 (3)1.2 低压电器的作用与特点 (3)二、高压电器概述 (5)2.1 高压电器的定义与分类 (6)2.2 高压电器的作用与特点 (7)三、低压电器的基本原理与结构 (9)3.1 电磁原理 (9)3.2 电气原理 (10)3.3 结构特点 (11)四、高压电器的基本原理与结构 (12)4.1 电磁原理 (13)4.2 电气原理 (14)4.3 结构特点 (15)五、低压电器的选用与维护 (16)5.1 选用的原则与方法 (17)5.2 使用与维护的注意事项 (18)六、高压电器的选用与维护 (20)6.1 选用的原则与方法 (21)6.2 使用与维护的注意事项 (23)七、低压电器与高压电器的比较与应用 (24)7.1 应用场景的对比 (25)7.2 应用的优势与局限 (26)八、低压电器与高压电器的发展趋势 (27)8.1 技术创新的方向 (29)8.2 行业发展的趋势 (30)一、低压电器概述定义：低压电器是一种在低压电路中发挥作用的电气组件，它们主要用于控制电流和电路的开关状态，实现电路的接通、断开、转换和保护等功能。

分类：根据不同的用途和结构特点，低压电器可分为开关电器（如刀开关、断路器等）、保护电器（如熔断器、漏电保护器等）、控制电器（如接触器、继电器等）以及组合电器（由多种电器组合而成的设备）等。

主要功能：低压电器的主要功能包括控制电路的通断、保护电路和设备免受过度电流、短路和漏电等异常情况的损害，以及实现对电气设备的远程控制等。

应用领域：低压电器广泛应用于各种电气系统中，如住宅、商业建筑、工业设施、交通运输、农业等领域。

它们是实现电力系统自动化和智能化不可或缺的重要组成部分。

随着电气技术的不断发展，低压电器在性能、功能、智能化等方面也在不断进步，为各种电气系统的安全、可靠、高效运行提供了重要保障。

高压电器简介1高压电器概述什么是高压电器？顾名思义就是用于高电压的电器，一般指电压在1KV及以上的电气设备，它量多、面广、广泛应用于电力网络的各级电压系统和工厂、农业以及高层建筑的照明中。

高压电器在电力系统总起着控制、保护和测量的作用。

高压电器种类和产品主要有哪些？高压电器种类很多，按照它在电力系统中的作用可分为：1.开关电器：如断路器、隔离开关、负荷开关、接地开关等；2.保护电器：如熔断器、避雷器；3.测量电器：如电压互感器、电流互感器；4.限流电器：如电抗器、电阻器；5.成套电器与组合电器；6. 其他：如电力电容器；2高压熔断器2.1高压熔断器的型号对容量较小而且不太重要的负载中，广泛使用熔断器为输、配电线路及电力变压器（包括电压互感器）的过载及短路保护。

它的结构简单，易于维护检修，类型有户内与户外型，型号含义表示如下图所示：RW型户外高压跌落式熔断器，用于10KV，交流50Hz的送配电线路及配电变压器进线侧作短路和过负荷保护。

RN系列高压熔断器适用于高压送、配电线路、电力变压器、电路互感器、电力电容器等电气设备的过载及短路保护2.2高压熔断器的作用及工作原理其作用原理非常简单：我们知道，当电路如果发生短路时瞬间的电流会非常高，同时会使导电线发热。

如果电路中没有熔断器来保护，那么很可能就烧坏用电设备了。

为了保护用电设备不会被偶然短路而烧坏，人们发明了熔断器并将其串联接入电路中，其关键部分就是熔点较低的特殊金属导线或导电片，当发生短路、过载等产生的大电流会时熔断器的导电部分升温、达到熔点熔化、断开而失去链接切断了电流。

从而保护了用电设备。

保险丝大保险管家应该听说过，那便是熔断器了。

如下图所示一些适用于低电压环境下的低压熔断器，它们广泛应用于各种电气设备及数码电子产品内部。

高压熔断器：工作原理基本一样，主要区别是熔丝管中填充用于灭弧的石英砂细粒。

其主要应用于高压环境下，如高压输电线路、变压器、变电所等环境起到为防止电器设备因过载和短路而烧坏的作用。

什么是高压电器
高压电器是在高压线路中用来实现关合、开断、爱护、掌握、调整、量测的设备。

一般的高压电器包括开关电器、量测电器和限流、限压电器。

国际上公认的凹凸压电器的分界线沟通是1kV（直流则为1500V）。

为沟通1kV以上为高压电器，1kV及以下为低压电器。

在高压电器产品样本、图样、技术文件、出厂检验报告、型式试验报告、使用说明书及产品名牌中，常采纳各种专业名词术语，它们表示产品的结构特征、技术性能和使用环境。

高压电器与低压电器的区分：
电压
低压电器：沟通1200V、直流1500V及以下的电器。

沟通主要有以下几个常用电压等级：沟通1140、660、380、220、36V；
高压电器：额定电压在3KV以上的电器。

国家标准：中压：3、6、10、(20)、35；高压：66、110、220；超高压：330、500、750.
传电
从传电来说，电压够大的时候电阻会突然减小，于是传播电流的速度就会变快。

危急性
从危急性来说，高压电器基本上是碰上了立即就会死掉（我指的是碰上了导电中的高压电器的导线，没有爱护的部分）。

低压电器你遇到
了里面的导线也有救活的可能，甚至没有多少损害或没有损害。

外表
外表上来讲，高压电器一般来说有许多层防护。

常用电器名称及作用
1.漏电开关—主要作用是在故障时切断电源,防止漏电引起的触电事故和直接
单相触电事故。

2.自动空气开关—是接通和断开电路,具有过载保护和短路保护,有的还具有失
压保护作有。

3.电流互感器的主要作用--是把大电流变成小电流,二次侧的额定电流为5安。

4.变压器—当一次侧和二次侧匝数不相等时,具有升压,降压作用。

5.电压互感器—主要作用是把高电压变成低电压,副边的额定电压为100伏。

6.电容器—主要作用是在交流电路作无功补偿。

7.高压断路器—可以正常通断负荷电流,也可以切断严重过载和短路电流。

8.隔离开关—隔离电源,断开时有明显的断开点。

9.负荷开关—通断负荷电流,装置高压熔断器时具有短路保护。

10.高压熔断器—结构特殊,具有短路保护和过流保护功能。

11.避雷器—可以有效的对地释放雷电产生的大气过电压,从而保护设备的绝缘。

12.避雷针－可以有效的防止直击雷对电气设备及建筑的破坏。

13.消弧线圈—接在变压器的中性点,有效限制线路接地短路时产生的短路电流。
