电厂高压开关柜门上，这些图形符号都代表啥意思？来认识一
下！
6KV开关一次回路图形符号都代表啥意思？
1、母线
2、开关（里面长方形代表熔断器，俗称保险，上下半圆弧代表可
抽（推）拉式）
3、电流互感器（长得跟糖葫芦似的，也叫CT）
4、过电压保护器（也叫避雷器）
5、接地开关（地刀）
6、零序CT（小圆圈，电缆从里面穿过去）
这就是图示里的开关
也叫FC开关（接触器(Contactor)和熔断器(Fuse)的组合电器）
上图红色圈里的就是开关的保险，也就是图示2里的长方形
这就是图示里的6，底下那个小圆圈，零序电流互感器（零序CT）
零序CT铭牌
这个图形符号啥意思？
上面横线代表母线；左边是PT（电压互感器，那个长方形是保险）；右边是过电压保护器（也叫避雷器），由上图示可知，PT和过
电压保护器是连在一起，貌似为一体组合式的，好，下面看下实物。
果然是组合一体的
1、PT
2、保险
3、过电压保护器。

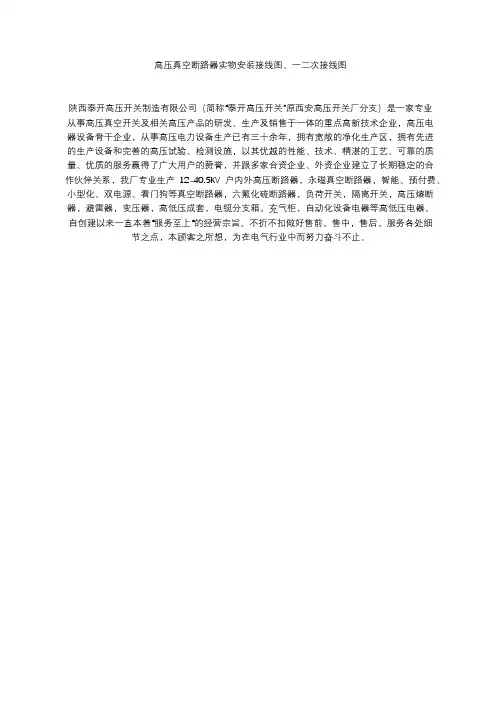

高压真空断路器实物安装接线图、一二次接线图陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。
自创建以来一直本着“服务至上“的经营宗旨。
不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。
陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。
公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。
真空断路器的工作原理及其结构结构主要有导电部分、真空灭弧室、绝缘部分、传动部分、框架和操动机构等组成。
相间距（mm ）额定短时耐受电流kA 额定电压kV 设计序号户内接地开关
J N 15 - 12 / 31.5 - 21
概述

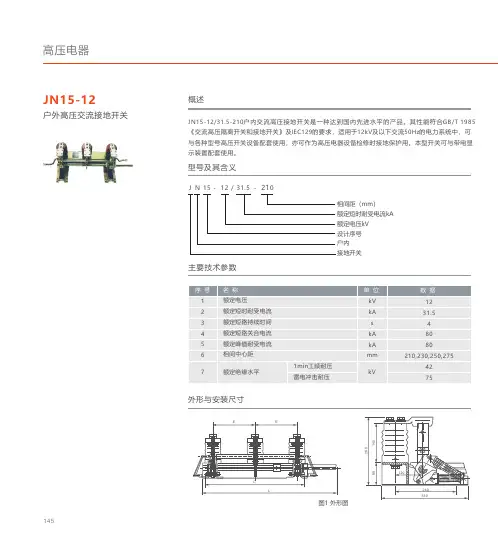

JN15-12/31.5-210户内交流高压接地开关是一种达到国内先进水平的产品。
其性能符合GB/T 1985
《交流高压隔离开关和接地开关》及IEC129的要求，适用于12kV 及以下交流50Hz 的电力系统中，可与各种型号高压开关设备配套使用，亦可作为高压电器设备检修时接地保护用。
本型开关可与带电显示装置配套使用。
型号及其含义
主要技术参数
外形与安装尺寸
图1 外形图
JN15-12
户外高压交流接地开关
高压电器
145
静触头
母线
图2 安装尺寸
图3 接线端子
订货须知
订购本产品时，须注明：
1、产品全型号、额定电压、额定短时耐受电流、相间距、操作位置(左或右)；
2、是否配供带电显示装置；
3、若用户有特殊要求与本公司协商解决。
JN15-12
146
户外高压交流接地开关。
G N 30 - 12 (D)/ S □ - □
额定短时耐受电流(kA)额定电流(A)手动带接地刀额定电压(kV)设计序号户内
隔离开关
概述
型号及其含义
主要技术参数
GN30-12户内隔离开关(以下简称隔离开关)适用于额定电压12kV，三相交流50Hz电力系统中作为在有电压而无负载情况下，分合电器之用。
开关有带接地刀和不带接地刀两种形式。
本产品性能符合GB/T 1985《交流高压隔离开关和接地开关》标准规定。
高压GN30-12
户内高压隔离开关
高压电器
133
订货须知
订购时须注明：
1、产品型号、额定电压、额定电流及操动机构型号、安装方式及数量；
2、如有特殊要求，请注明并附图；
3、订货时应详细写明邮政编码、单位地址、名称、到站、收货人姓名等。
外形与安装尺寸
图1 GN30-12外形及安装尺寸
图2 GN30-12D外形及安装尺寸
图3 GN30-12接线端子尺寸
1250A
400、630A 1000A
GN30-12
户内高压隔离开关
134。

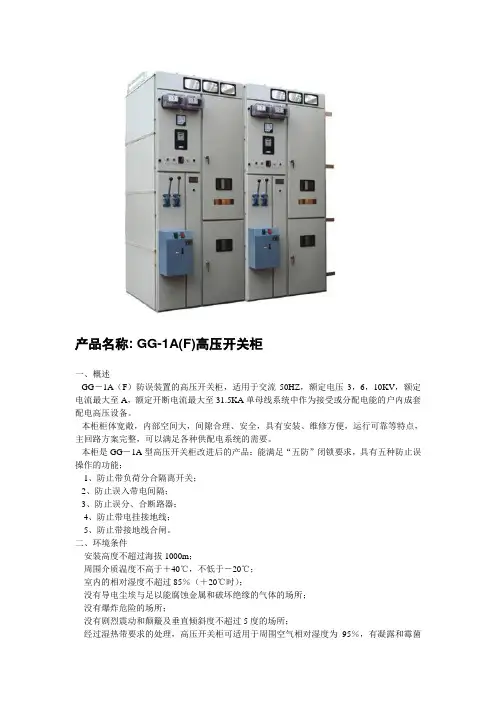

产品名称: GG-1A(F)高压开关柜一、概述GG－1A（F）防误装置的高压开关柜，适用于交流50HZ，额定电压3，6，10KV，额定电流最大至A，额定开断电流最大至31.5KA单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
本柜是GG－1A型高压开关柜改进后的产品：能满足“五防”闭锁要求，具有五种防止误操作的功能；1、防止带负荷分合隔离开关；2、防止误入带电间隔；3、防止误分、合断路器；4、防止带电挂接地线；5、防止带接地线合闸。
二、环境条件安装高度不超过海拔1000m；周围介质温度不高于＋40℃，不低于－20℃；室内的相对湿度不超过85％（＋20℃时）；没有导电尘埃与足以能腐蚀金属和破坏绝缘的气体的场所；没有爆炸危险的场所；没有剧烈震动和颠簸及垂直倾斜度不超过5度的场所；经过湿热带要求的处理，高压开关柜可适用于周围空气相对湿度为95％，有凝露和霉菌存在的地区注：当装用的某些电器设备未能符合上列工作条件时，则按电器设备技术标准所规定的工作条件使用，或由用户和制造部门协商解决。
三、主要技术参数额定电压（KV）3、6、10最高工作电压（KV）11.5（10KV时）额定电流（A）400、600、1000、1250、2000、3000额定短路开断电流（KA）（最大）31.5动稳定电流（KA）（峰值）804秒热稳定电流（KA）（最大）31.5操动方式：弹簧储能、电磁操动机构母线系统：单母线、单母线旁路重量（KG）约850（其中25-28方案重约1100）四、型号说明、外形尺寸图等请查看GG-1A(F)高压开关柜详细说明书五、订货须知一次线路方案编号或一次线路方案二次线路方案编号或二次线路原理展开图平面图中高压排列顺序及各柜用途一次线路额定电压、额定电流一、二次线路所用电器设备的名称、型号、规格及数量主母线规格如有并列时需要提供同期系统接线图。
