高压开关电器设备的常见故障及其处理措施 潘宁

高压开关柜常见故障和处理方法1．高压开关柜在运行中突然跳闸故障如何判断和处理？1)故障现象:这种故障原因是保护动作。

高压柜上装有过流、速断、瓦斯和温度等保护。

如图一所示:当线路或变压器出现故障时，保护继电器动作使开关跳闸。

跳闸后开关柜绿灯（分闸指示灯）闪亮，转换开关手柄在合闸后位置即竖直向上。

高压柜内或中央信号系统有声光报警信号，继电器掉牌指示。

微机保护装置有“保护动作”的告警信息。

2)判断方法:判断故障原因可以根据继电器掉牌、告警信息等情况进行判断。

在高压柜中瓦斯、温度保护动作后都有相应的信号继电器掉牌指示。

过流继电器(GL型)动作时不能区分过流和速断。

在定时限保护电路中过流和速断分别由两块(JL型)电流继电器保护。

继电器动作时红色的发光二极管亮，可以明确判断动作原因。

3)处理方法:过流继电器动作使开关跳闸，是因为线路过负荷。

在送电前应当与用户协商减少负荷防止送电后再次跳闸。

速断跳闸时，应当检查母线、变压器、线路。

找到短路故障点，将故障排除后方可送电。

过流和速断保护动作使开关跳闸后继电器可以复位，利用这一特点可以和温度、瓦斯保护区分。

变压器发生内部故障或过负荷时瓦斯和温度保护动作。

如果是变压器内部故障使重瓦斯动作，必须检修变压器。

如果是新移动、加油的变压器发生轻瓦斯动作，可以将内部气体放出后继续投入运行。

温度保护动作是因为变压器温度超过整定值。

如果定值整定正确，必须设法降低变压器的温度。

可以通风降低环境温度，也可以减少负荷减低变压器温升。

如果整定值偏小，可以将整定值调大。

通过以上几个方法使温度接点打开，开关才能送电。

2.高压开关柜储能故障如何判断和处理？如图二所示:电动不能储能分别有电机故障控制开关损坏、行程开关调节不当和线路其它部位开路等。

表现形式有电机不转、电机不停、储能不到位等。

1）行程开关调节不当:行程开关是控制电机储能位置的限位开关。

当电机储能到位时将电机电源切断。

如果限位过高时，机构储能已满。

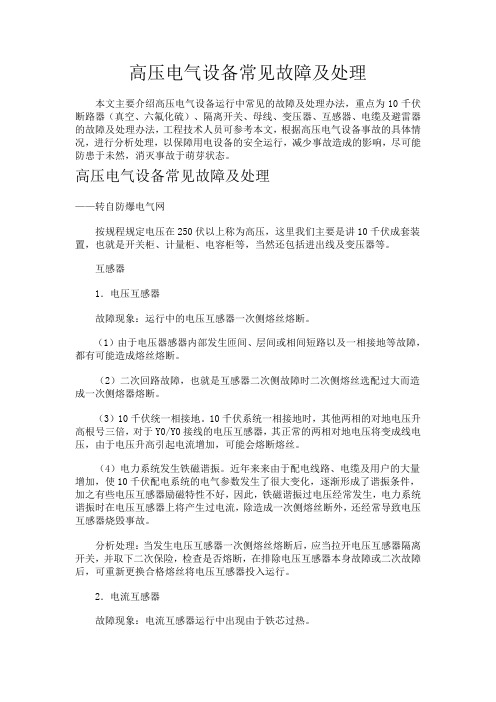

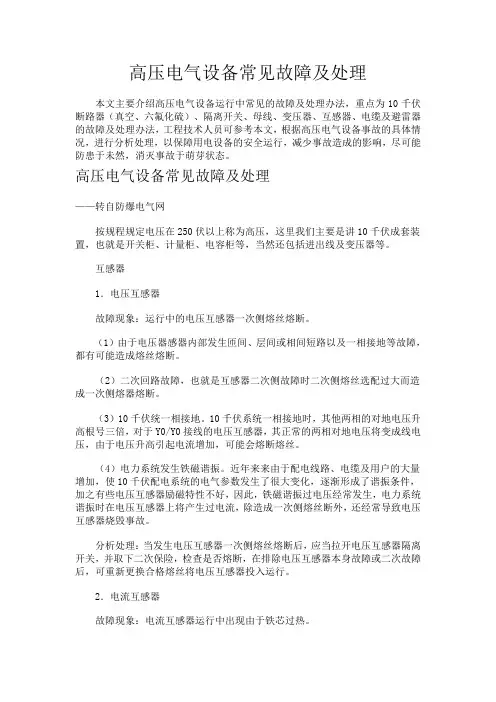

高压电气设备常见故障及处理本文主要介绍高压电气设备运行中常见的故障及处理办法，重点为10千伏断路器（真空、六氟化硫）、隔离开关、母线、变压器、互感器、电缆及避雷器的故障及处理办法，工程技术人员可参考本文，根据高压电气设备事故的具体情况，进行分析处理，以保障用电设备的安全运行，减少事故造成的影响，尽可能防患于未然，消灭事故于萌芽状态。

高压电气设备常见故障及处理——转自防爆电气网按规程规定电压在250伏以上称为高压，这里我们主要是讲10千伏成套装置，也就是开关柜、计量柜、电容柜等，当然还包括进出线及变压器等。

互感器1．电压互感器故障现象：运行中的电压互感器一次侧熔丝熔断。

（1）由于电压器感器内部发生匝间、层间或相间短路以及一相接地等故障，都有可能造成熔丝熔断。

（2）二次回路故障，也就是互感器二次侧故障时二次侧熔丝选配过大而造成一次侧熔器熔断。

（3）10千伏统一相接地。

10千伏系统一相接地时，其他两相的对地电压升高根号三倍，对于Y0/Y0接线的电压互感器，其正常的两相对地电压将变成线电压，由于电压升高引起电流增加，可能会熔断熔丝。

（4）电力系统发生铁磁谐振。

近年来来由于配电线路、电缆及用户的大量增加，使10千伏配电系统的电气参数发生了很大变化，逐渐形成了谐振条件，加之有些电压互感器励磁特性不好，因此，铁磁谐振过电压经常发生，电力系统谐振时在电压互感器上将产生过电流，除造成一次侧熔丝断外，还经常导致电压互感器烧毁事故。

分析处理：当发生电压互感器一次侧熔丝熔断后，应当拉开电压互感器隔离开关，并取下二次保险，检查是否熔断，在排除电压互感器本身故障或二次故障后，可重新更换合格熔丝将电压互感器投入运行。

2．电流互感器故障现象：电流互感器运行中出现由于铁芯过热。

分析处理：运行中的电感互感器在过负荷、二次开路，以及绝缘损坏而发生放电现象等情况下，都会造成声音异常，由于半导体漆涂刷不匀而造成局部电晕，以及夹紧铁芯的螺丝松，也会引起较大响声。

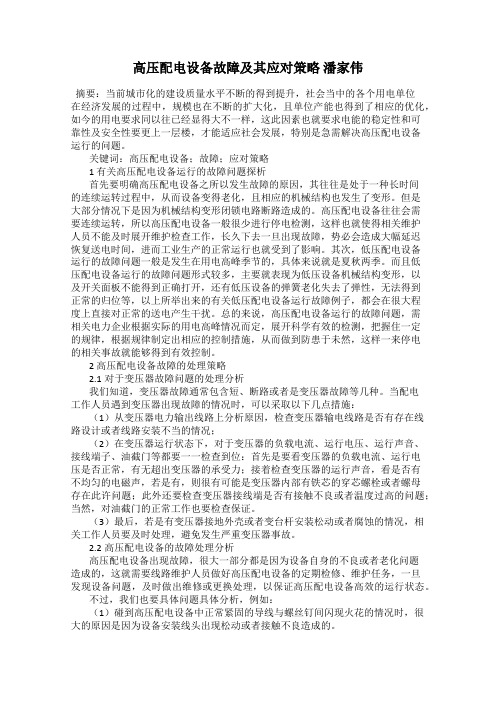

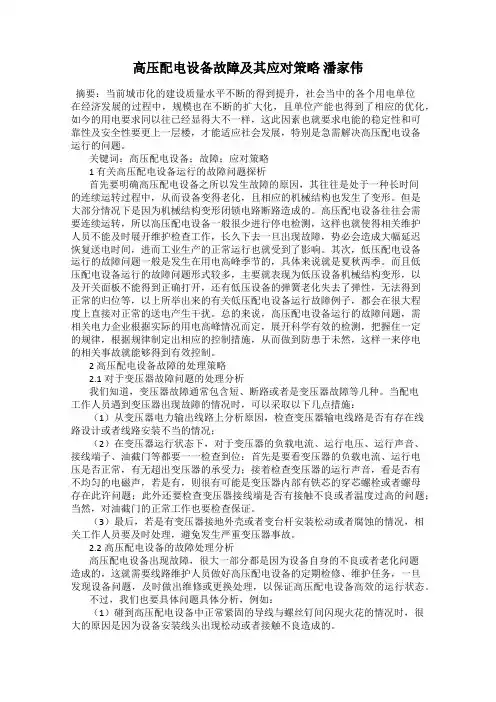

高压配电设备故障及其应对策略潘家伟摘要：当前城市化的建设质量水平不断的得到提升，社会当中的各个用电单位在经济发展的过程中，规模也在不断的扩大化，且单位产能也得到了相应的优化，如今的用电要求同以往已经显得大不一样，这此因素也就要求电能的稳定性和可靠性及安全性要更上一层楼，才能适应社会发展，特别是急需解决高压配电设备运行的问题。

关键词：高压配电设备；故障；应对策略1 有关高压配电设备运行的故障问题探析首先要明确高压配电设备之所以发生故障的原因，其往往是处于一种长时间的连续运转过程中，从而设备变得老化，且相应的机械结构也发生了变形。

但是大部分情况下是因为机械结构变形闭锁电路断路造成的。

高压配电设备往往会需要连续运转，所以高压配电设备一般很少进行停电检测，这样也就使得相关维护人员不能及时展开维护检查工作，长久下去一旦出现故障，势必会造成大幅延迟恢复送电时间，进而工业生产的正常运行也就受到了影响。

其次，低压配电设备运行的故障问题一般是发生在用电高峰季节的，具体来说就是夏秋两季。

而且低压配电设备运行的故障问题形式较多，主要就表现为低压设备机械结构变形，以及开关面板不能得到正确打开，还有低压设备的弹簧老化失去了弹性，无法得到正常的归位等，以上所举出来的有关低压配电设备运行故障例子，都会在很大程度上直接对正常的送电产生干扰。

总的来说，高压配电设备运行的故障问题，需相关电力企业根据实际的用电高峰情况而定，展开科学有效的检测，把握住一定的规律，根据规律制定出相应的控制措施，从而做到防患于未然，这样一来停电的相关事故就能够得到有效控制。

2 高压配电设备故障的处理策略2.1对于变压器故障问题的处理分析我们知道，变压器故障通常包含短、断路或者是变压器故障等几种。

当配电工作人员遇到变压器出现故障的情况时，可以采取以下几点措施：（1）从变压器电力输出线路上分析原因，检查变压器输电线路是否有存在线路设计或者线路安装不当的情况；（2）在变压器运行状态下，对于变压器的负载电流、运行电压、运行声音、接线端子、油截门等都要一一检查到位：首先是要看变压器的负载电流、运行电压是否正常，有无超出变压器的承受力；接着检查变压器的运行声音，看是否有不均匀的电磁声，若是有，则很有可能是变压器内部有铁芯的穿芯螺栓或者螺母存在此许问题；此外还要检查变压器接线端是否有接触不良或者温度过高的问题；当然，对油截门的正常工作也要检查保证。

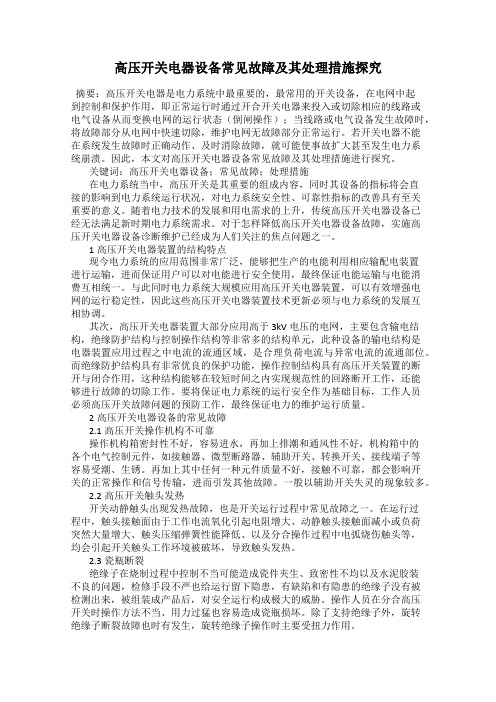

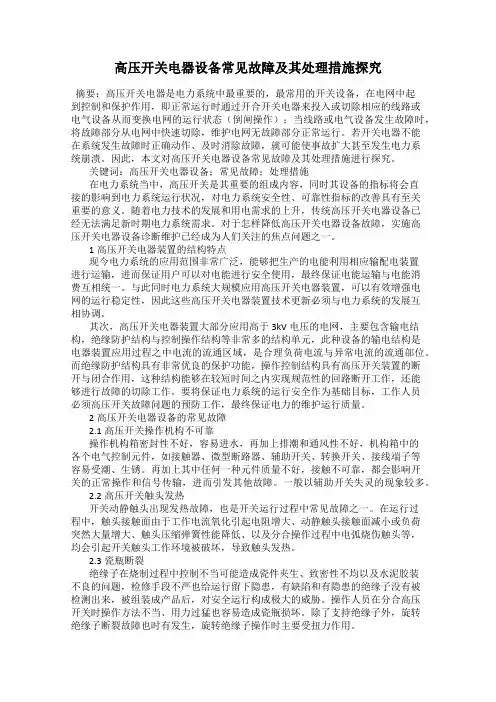

高压开关电器设备常见故障及其处理措施探究摘要：高压开关电器是电力系统中最重要的，最常用的开关设备，在电网中起到控制和保护作用，即正常运行时通过开合开关电器来投入或切除相应的线路或电气设备从而变换电网的运行状态（倒闸操作）；当线路或电气设备发生故障时，将故障部分从电网中快速切除，维护电网无故障部分正常运行。

若开关电器不能在系统发生故障时正确动作、及时消除故障，就可能使事故扩大甚至发生电力系统崩溃。

因此，本文对高压开关电器设备常见故障及其处理措施进行探究。

关键词：高压开关电器设备；常见故障；处理措施在电力系统当中，高压开关是其重要的组成内容，同时其设备的指标将会直接的影响到电力系统运行状况，对电力系统安全性、可靠性指标的改善具有至关重要的意义。

随着电力技术的发展和用电需求的上升，传统高压开关电器设备已经无法满足新时期电力系统需求。

对于怎样降低高压开关电器设备故障，实施高压开关电器设备诊断维护已经成为人们关注的焦点问题之一。

1高压开关电器装置的结构特点现今电力系统的应用范围非常广泛，能够把生产的电能利用相应输配电装置进行运输，进而保证用户可以对电能进行安全使用，最终保证电能运输与电能消费互相统一。

与此同时电力系统大规模应用高压开关电器装置，可以有效增强电网的运行稳定性，因此这些高压开关电器装置技术更新必须与电力系统的发展互相协调。

其次，高压开关电器装置大部分应用高于3kV电压的电网，主要包含输电结构，绝缘防护结构与控制操作结构等非常多的结构单元，此种设备的输电结构是电器装置应用过程之中电流的流通区域，是合理负荷电流与异常电流的流通部位。

而绝缘防护结构具有非常优良的保护功能，操作控制结构具有高压开关装置的断开与闭合作用，这种结构能够在较短时间之内实现规范性的回路断开工作，还能够进行故障的切除工作。

要将保证电力系统的运行安全作为基础目标，工作人员必须高压开关故障问题的预防工作，最终保证电力的维护运行质量。

10KV高压开关柜故障原因分析及措施高压开关柜是电力系统中非常重要的设备，一旦发生故障会对整个电力系统造成严重影响。

对高压开关柜的故障原因进行分析，并采取相应的措施来避免或解决故障是非常必要的。

高压开关柜故障原因分析：1. 电气设备老化：高压开关柜中的电气设备经过长时间的运行，其设备老化会导致设备的绝缘性能下降，电气部件的耗损增加，从而造成故障。

措施：定期对开关柜的电气设备进行检查、维护和更新，及时更换老化损坏的设备。

2. 温度过高：高压开关柜长时间运行或环境温度过高，会造成设备内部温度过高，从而导致电气设备绝缘失效、触头不良接触等故障。

措施：加强对高压开关柜的温度监控，确保设备正常运行温度范围内，并加强通风降温的措施。

3. 污秽和潮湿：高压开关柜容易受到污秽和潮湿等外界环境影响，会导致设备内部绝缘击穿、触点氧化等故障。

措施：保持开关柜周围环境的清洁和干燥，定期对柜体进行清洁和绝缘处理，对重要设备进行密封处理。

4. 设备操作错误：高压开关柜的操作操作不当会导致触点不良接触，高压设备超载等故障。

措施：加强对开关柜设备操作人员的培训，确保人员掌握正确的操作流程和操作要点。

5. 设备缺陷和材料质量问题：开关柜设备的缺陷或者材料质量问题，如断路器、绝缘子等质量问题，会导致设备故障。

措施：严格把关设备的质量，避免潜在的设备缺陷和材料质量问题，确保设备的可靠性和安全性。

高压开关柜故障的解决措施：1. 检查故障点：发现高压开关柜故障后，需要进行全面的检查，确定故障点所在，可借助仪器设备进行故障点的定位。

2. 换件修复：对于一些小的故障，可以通过更换故障件进行修复，如更换损坏的电气设备或部件。

3. 检修维护：定期对高压开关柜进行检修维护，加强设备的养护工作，做好清洁、绝缘处理等工作，以延长设备的使用寿命。

4. 巡视巡检：加强对高压开关柜的定期巡视巡检工作，及时发现并排除潜在的故障隐患，防患于未然。

5. 系统改造升级：对于老化严重、频繁出现故障的高压开关柜，可以考虑进行系统的改造升级，提高设备的可靠性和安全性。

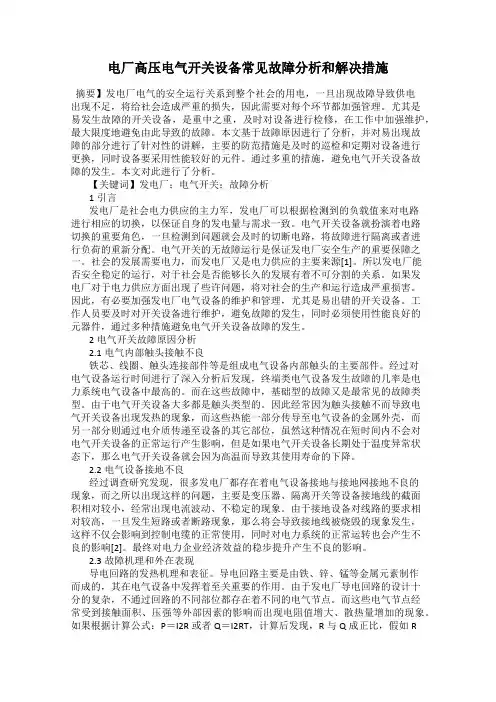

电厂高压电气开关设备常见故障分析和解决措施摘要】发电厂电气的安全运行关系到整个社会的用电，一旦出现故障导致供电出现不足，将给社会造成严重的损失，因此需要对每个环节都加强管理。

尤其是易发生故障的开关设备，是重中之重，及时对设备进行检修，在工作中加强维护，最大限度地避免由此导致的故障。

本文基于故障原因进行了分析，并对易出现故障的部分进行了针对性的讲解，主要的防范措施是及时的巡检和定期对设备进行更换，同时设备要采用性能较好的元件。

通过多重的措施，避免电气开关设备故障的发生。

本文对此进行了分析。

【关键词】发电厂；电气开关；故障分析1引言发电厂是社会电力供应的主力军，发电厂可以根据检测到的负载值来对电路进行相应的切换，以保证自身的发电量与需求一致。

电气开关设备就扮演着电路切换的重要角色，一旦检测到问题就会及时的切断电路，将故障进行隔离或者进行负荷的重新分配。

电气开关的无故障运行是保证发电厂安全生产的重要保障之一。

社会的发展需要电力，而发电厂又是电力供应的主要来源[1]。

所以发电厂能否安全稳定的运行，对于社会是否能够长久的发展有着不可分割的关系。

如果发电厂对于电力供应方面出现了些许问题，将对社会的生产和运行造成严重损害。

因此，有必要加强发电厂电气设备的维护和管理，尤其是易出错的开关设备。

工作人员要及时对开关设备进行维护，避免故障的发生，同时必须使用性能良好的元器件，通过多种措施避免电气开关设备故障的发生。

2电气开关故障原因分析2.1电气内部触头接触不良铁芯、线圈、触头连接部件等是组成电气设备内部触头的主要部件。

经过对电气设备运行时间进行了深入分析后发现，终端类电气设备发生故障的几率是电力系统电气设备中最高的。

而在这些故障中，基础型的故障又是最常见的故障类型。

由于电气开关设备大多都是触头类型的。

因此经常因为触头接触不而导致电气开关设备出现发热的现象，而这些热能一部分传导至电气设备的金属外壳，而另一部分则通过电介质传递至设备的其它部位，虽然这种情况在短时间内不会对电气开关设备的正常运行产生影响，但是如果电气开关设备长期处于温度异常状态下，那么电气开关设备就会因为高温而导致其使用寿命的下降。

浅谈高压隔离开关常见故障的分析及排除方法高压隔离开关作为电力系统中的重要设备，其稳定可靠的运行对于电力系统的安全运行具有至关重要的作用。

然而在实际运行中，高压隔离开关常常会出现各种故障，严重影响了电力系统的正常运行。

对高压隔离开关常见故障的分析及排除方法进行深入的研究是非常必要的。

1. 接触不良故障接触不良故障是高压隔离开关常见的故障之一，主要表现为接触电阻过大、接触面发热等现象。

导致接触不良的原因可能有接触面腐蚀、松动、挤压、烧毁等。

这些问题可能是由于设备长期运行、环境恶劣、操作不当等原因造成的。

2. 绝缘击穿故障绝缘击穿故障是高压隔离开关的严重故障，通常是由于介质击穿或绝缘子破损导致的。

绝缘击穿故障会造成设备短路、火灾甚至爆炸等严重后果，因此必须引起足够的重视。

3. 操作机构故障操作机构故障可能会导致高压隔离开关无法正常操作，严重影响设备的正常运行。

比如操作机构无法动作、动作不灵敏、机构卡死等问题，都会严重影响设备的操作性能。

接触不良故障通常可以通过清洗接触面、调整接触间隙、更换烧毁的接触件等方法进行排除。

也可以适当增加接触压力、采用优质的接触材料等方式来避免接触不良故障的发生。

绝缘击穿故障是一种非常严重的故障，需要及时进行排除。

一方面可以通过增加绝缘子的数量、提高绝缘子的材质和质量来提高设备的绝缘水平。

另一方面还可以通过定期检查绝缘子的状态，及时更换破损的绝缘子来避免绝缘击穿故障的发生。

操作机构故障通常可以通过清洁润滑操作机构、调整机构的参数、更换损坏的零部件等方法进行排除。

还可以通过定期检查操作机构的状态，及时发现问题并进行维护，保证设备的正常运行。

高压隔离开关常见故障的分析及排除方法是非常重要的。

只有及时发现并排除高压隔离开关的故障，才能保证设备的稳定可靠运行，提高电力系统的安全性和可靠性。

我们需要重视高压隔福谈高压隔离开关常见故障的排除，加强设备的维护与管理，提高设备的运行效率和安全性。

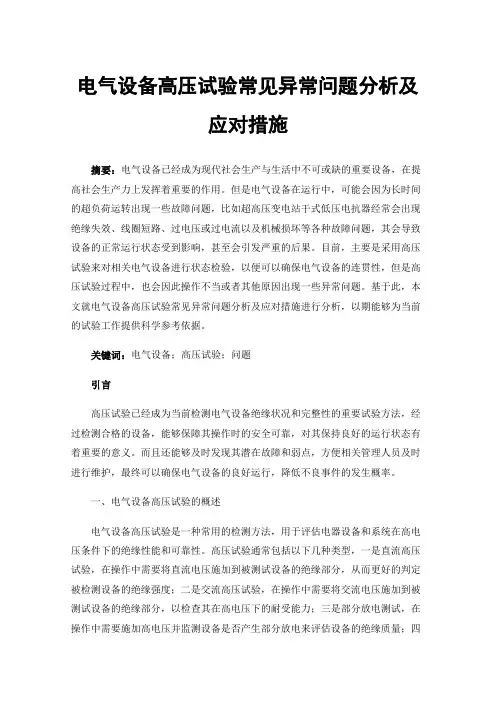

电气设备高压试验常见异常问题分析及应对措施摘要：电气设备已经成为现代社会生产与生活中不可或缺的重要设备，在提高社会生产力上发挥着重要的作用。

但是电气设备在运行中，可能会因为长时间的超负荷运转出现一些故障问题，比如超高压变电站干式低压电抗器经常会出现绝缘失效、线圈短路、过电压或过电流以及机械损坏等各种故障问题，其会导致设备的正常运行状态受到影响，甚至会引发严重的后果。

目前，主要是采用高压试验来对相关电气设备进行状态检验，以便可以确保电气设备的连贯性，但是高压试验过程中，也会因此操作不当或者其他原因出现一些异常问题。

基于此，本文就电气设备高压试验常见异常问题分析及应对措施进行分析，以期能够为当前的试验工作提供科学参考依据。

关键词：电气设备；高压试验；问题引言高压试验已经成为当前检测电气设备绝缘状况和完整性的重要试验方法，经过检测合格的设备，能够保障其操作时的安全可靠，对其保持良好的运行状态有着重要的意义。

而且还能够及时发现其潜在故障和弱点，方便相关管理人员及时进行维护，最终可以确保电气设备的良好运行，降低不良事件的发生概率。

一、电气设备高压试验的概述电气设备高压试验是一种常用的检测方法，用于评估电器设备和系统在高电压条件下的绝缘性能和可靠性。

高压试验通常包括以下几种类型，一是直流高压试验，在操作中需要将直流电压施加到被测试设备的绝缘部分，从而更好的判定被检测设备的绝缘强度；二是交流高压试验，在操作中需要将交流电压施加到被测试设备的绝缘部分，以检查其在高电压下的耐受能力；三是部分放电测试，在操作中需要施加高电压并监测设备是否产生部分放电来评估设备的绝缘质量；四是脉冲高压试验，其主要是将快速上升和衰减的脉冲电压施加到设备绝缘部分，以评估其在高峰值电压和快速变化电压下的绝缘性能；五是泄露电流测试，该方法主要是测量设备在高压条件下的泄露电流水平，以评估绝缘系统的质量，即存在较高的泄漏电流就说明设备存在绝缘故障。
