压力、温度补偿公式

流量计示值修正（补偿）公式我公司能源计量的流量计示值单位规定为20℃，101.325kPa标准状态的流量，如设计选型使用了不同流量计示值单位，则根据设计的流量单位（质量流量kg/h、0℃，101.325kPa及20℃，101.325kPa标准状态或工作状态）选用对应的温度、压力修正（补偿）公式；不同测量原理的流量计，应根据其流量计流量方程（公式）选用对应的温度、压力修正（补偿）公式。

1. 气体流量测量的温度、压力修正（补偿）公式：1.1 差压式流量计的温度、压力修正（补偿）实用公式：一般气体体积流量（标准状态20℃，101.325kPa），根据差压式流量计流量方程，可得干气体在标准状态（20℃，101.325kPa）的积流流量: ）（）（）（）（15.273T325.101p15.273T325.101pqqvN vN（1）式中：q'vN——标准状态下气体实际体积流量；qvN——标准状态下气体设计体积流量；p' ——气体实际压力，kPa；p ——气体设计压力，kPa；T'——气体实际温度，℃；T ——气体设计温度，20℃。

1.2 一般气体质量流量的温度、压力修正（补偿）公式：TpTpqqm m（2）式中：q'vN——标准状态下气体实际体积流量；qvN——标准状态下气体设计体积流量；p' ——气体实际压力，绝对压力；p ——气体设计压力，绝对压力；T'——气体实际温度，绝对温度；T ——气体设计温度，绝对温度。

1.3 蒸汽的温度、压力修正（补偿）公式：根据差压式流量计流量方程，可得蒸汽的质量流量:（3）式中：q'm——蒸汽实际质量流量；qm——蒸汽设计质量流量；ρ' ——蒸汽实测时密度；ρ ——蒸汽设计时密度；依据水和水蒸汽热力性质IAPWS-IF97公式其密度计算模型，工业常用范围内水蒸汽的密度为：) (1000 1 0iJ1 Ii431 ii50In）（.T5401MPap式中:，ρ 为水蒸汽密度；P 为压力, MPa ；v 为比体积，m3/ kg；T为温度，K；R为水物质气体常数，0. 461526kJ∙kg-1 ∙K-1；ni、Ii、Ji为公式系数见“表1”。

差压式流量计（A B对称，孔板）D C S计算公式
式中，
P
∆为差压值，单位为Pa
ρ为工况密度，单位为
K计算方法如下：
气体温压补偿公式
注：（以下为密度补偿，也可用DCS自带密度补偿公式）
ρ
—工作状态下气体密度
为密度补偿公式
：工况密度;
：绝对温标273.15℃;
：工业标准大气压101.33Pa;
：温度补偿;
：压力补偿;
：仪表工作点大气压;
过热蒸汽密度补偿公式
①当压力p为980～14700KPa,温度t为400℃～500℃时，过热蒸汽的密度为：
②当压力p为580～2000KPa,温度t为250℃～400℃时，过热蒸汽的密度为：
③当压力p为580～1500KPa,温度t为160℃～250℃时，过热蒸汽的密度为：
④当压力p为980～14700KPa,温度t为120℃～600℃时，过热蒸汽的密度为：
在以上四个公式中，④适用的压力、温度范围比较宽的工况。

应当说明的是，对于以上几种密度的拟合公式，在过热程度较高时，误差较小，一般可优于士0．5％。

随着过热度降低，误差会逐渐增大，在过热线附近，误差可能超过士1％。

具体使用时，可根据现场提供的工作条件进行修正。

水的密度补偿公式
表压P（Mpa）下水的密度
式中p—工作压力，Mpa;
t—工作温度，℃；
—纯水在绝对压力为101325Pa,t(℃)下的密度，kg/。

威力巴流量计的工作原理及计算公式摘要：介绍了威力巴流量计在测量气体和蒸汽流量时相应的温压补偿方式，分析了各温压补偿方式在DCS 系统和流量积算仪中的数学模型。

关键词：威力巴流量计；温压补偿；介质密度；分散控制系统；流量积算仪Mathematical Models for Temperature and Pressure Compensation of Verabar FlowmeterGUO HaixiaAbstract：The corresponding modes of temperature and pressure compensation in measurement of gas and steam by Verabar flowmeter are introduced.The mathematical models for different modes of temperature and pressure compensation used in DCS system and flow totalizer are analyzed.Key words：Verabar flowmeter；temperature and pressure compensation；medium density；distributed control system：flow totalizer1 概述随着成本意识的不断增强，人们对能源计量的准确性提出了更高的要求[1、2]，而对于流量测量中的温度、压力补偿问题也进一步重视[3]。

由于流量测量装置的设计温度、压力与实际运行的工作温度、压力有一定的差异，或者由于工艺条件造成流体温度、压力波动较大，致使测出的流量不能真实反映其工作状态下的实际流量。

绝大多数流量计只有在流体工况与设计条件一致的情况下才能保证较高的测量精度[4]，例如气体随着温度、压力的变化对测量精度的影响特别大[5]，必须进行温压补偿[6]。

温度压力标方体积以及质量补偿公式为：
Q=G*｛P(273.15+20)/〔P0* (273.15+T)〕｝
Q：标况流量（单位Nm3/h）；P：流体的绝对压力
P0：大气压力T:流体温度（单位℃）
G: 工况体积流量（单位m3/h）
工况体积流量计算方法：
G=V*（I-4mA）/(20mA-4mA)
V:流量仪表输出20mA原始信号对应工况体积流量
I:流量仪表现场输出的电流信号（单位mA）
一般系统设置“流量仪表输出20mA原始信号对应工况体积流量”后通过现场采集到的流量计的流量信号（电流），现场温度传感器测量到的温度信号，现场压力仪表测量到的压力信号，在系统内部编译公式：Q=G*｛P(273.15+20)/[P0* (273.15+T)]｝进行准确计量。

在此如果计算质量流量M，可用公式M=Q* ƍ标其中Q：标况流量（单位Nm3/h）, ƍ标为标况密度
蒸汽温度压力密度补偿（过热）:
ƍ=10.1972*P/[1.346*(10-4)*P*T+4.71*(10-3)*T-0.0989*P+1.256]
ƍ为蒸汽密度（单位kg/m3）; P为蒸汽的绝对压力（单位MPa）T为蒸汽温度（单位℃）
蒸汽压力密度补偿（饱和）:
ƍ=0.7608+4.9264*p
ƍ为蒸汽密度（单位kg/m3）; P为蒸汽的相对压力（单位MPa）。

压力温度补偿公式压力和温度是物质状态的两个重要参数，它们之间的关系对于很多工业和实验过程都具有非常重要的意义。

然而，在不同的温度下测量的压力值往往会存在一定的偏差，这就需要进行压力的温度补偿。

压力温度补偿是指根据被测压力和温度之间的关系进行修正，使得经过补偿后的压力数据更加准确和可靠。

压力温度补偿公式是用来计算压力补偿值的数学表达式，其具体形式由测量系统和被测介质的特性决定。

在许多情况下，常见的压力温度补偿公式为：Pc=Po*(1+α*(Tc-To))其中，Pc为补偿后的压力值，Po为实测压力值，Tc为被测温度值，To为参考温度值，α为补偿系数。

这个公式的基本思想是通过温度对压力的影响进行修正。

在实际测量中，如果温度高于参考温度，则修正值为正，如果温度低于参考温度，则修正值为负。

补偿系数α是一个重要的参数，需要根据被测系统的特点进行确定。

通常情况下，α是根据实验数据拟合得到的一组系数。

这组系数可以通过实验室标定或者由厂家提供。

压力温度补偿公式是基于热力学原理和观测到的实验数据得出的。

热力学原理告诉我们，当物体被加热时，其分子的平均运动速度增加，从而引起分子之间的碰撞频率增加。

这会导致物体的内部压强增加，从而使压力值增加。

所以，温度增加会引起压力值的增加。

另外，温度对于被测介质的密度也有影响。

当物体的温度升高时，其分子的平均间距增加，导致物体的密度减小。

根据牛顿第二定律（F = ma），物体的质量保持不变，而体积变大，所以密度减小会导致压力值的降低。

根据这些原理和观测到的实验数据，我们可以归纳出压力温度补偿公式。

通过测量温度和压力，并使用补偿系数进行修正，我们可以得到更加准确和可靠的压力数据。

需要注意的是，压力温度补偿公式适用于一定范围内的温度变化。

当温度变化超过补偿公式的可靠范围时，需要重新进行标定和修正。

总之，压力温度补偿公式是一种根据温度对压力的影响进行修正的数学表达式。

通过测量温度和压力，并使用补偿系数进行计算，可以得到更加准确和可靠的压力数据。

公式：实际流量=P3*SQRT(C1/(273+P2)*(P1+101)/C2) 参数： C1：设计温度（K） C2：设计压力（KPa） P1：实际压力（Kpa） P2：实际温度（℃） P3：未补偿前流量实际上不同厂家，温压补偿公式可能也有差别由差压信号换算流量时，是跟流体密度有关的 Q=K*SQRT(ΔP/ρ)，（K是一个综合的系数）四楼的意思是说根据设计时的温度、压力下的差压-流量换算公式，采用理想气体状态方程来计算流体密度，就是那个PV=nRT，这样的方法只能应用于那种可以当作理想气体的流体，比如氮气、氧气等，而水蒸气因为不能当作理想气体，同时水蒸气性质有很多试验数据，所以水蒸气的温压补偿有另外的算式。

另外上面说的补偿只针对气体，对液体显然要另外想办法，但是原则都是计算工况下的流体密度。

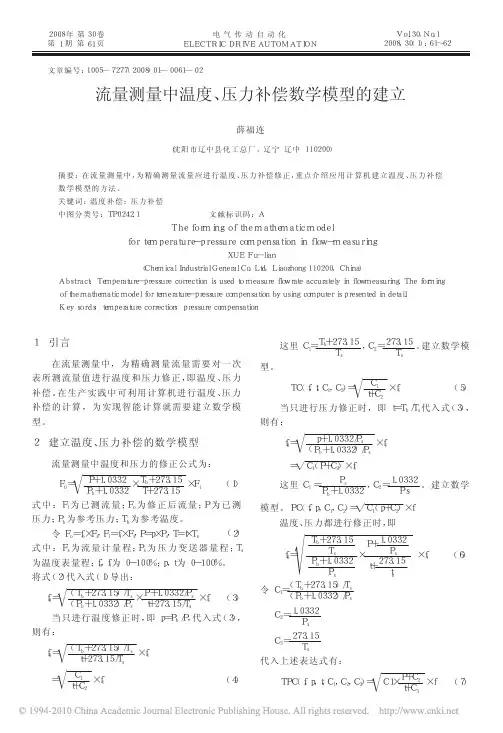

根据热力学方程P0V0/T0=P1V1/T1进行温压补偿，V0＝P1V1T0/T1P0,单位统一后：V0＝(P1*1000+101)*V1(T0+273)/(T1+273)(P0+101)可是有的资料上介绍F0＝F1*SQRT{((P1*1000+101)*(T0+273)/[(T1+273)(P0*1000+101)]} 请教这里的开方是如何推倒出来的？对于蒸汽流量，其质量流量M=k*SQRT(ΔP*ρ) (1)k-常数；ΔP-孔板两侧差压值；ρ为蒸汽密度。

如果在孔板上只装有差压变送器，则密度ρ取管道中温度和压力变化范围内某一固定点上的密度ρ0，这样一来流量公式就变为M=k*SQRT(ΔP*ρ0)=K*SQRT(ΔP) (2)式中K=k*SQRT(ρ0)。

显然，由于密度取为固定值，因而当蒸汽的温度和压力波动引起密度变化时，必然会引起测量误差。

假如在管道上再装一个压力变送器和一个温度变送器，在测取差压信号的同时，测取管道内的压力和温度信号。

这样，假设原设计工作温度和压力分别为T0和P0，相应密度ρ0，现在实际工作温度和压力分别为T1和P1，密度为ρ1。
