铁路信号运营基础教学设计1. 课程概述本课程旨在介绍铁路信号的基本概念、类型、构成原理、工作流程以及故障排除方法等方面的内容。
通过本课程的学习，学生将深入理解铁路信号的运行机制，掌握铁路信号设备的操作技术，提高应对信号设备故障的能力，为今后从事铁路信号运营、维修等相关工作打下坚实的基础。
2. 教学目标本课程旨在达成以下教学目标：•掌握铁路信号的基本概念和分类，对信号设备进行分类；•理解铁路信号的构成原理和作用原理，了解信号设备的物理原理；•学习和掌握铁路信号的工作流程和调试方法，同时了解常见信号设备故障原因；•培养学生的动手操作技能，提高对信号设备的应用水平，增强应对信号设备故障的能力。
3. 教学内容3.1 铁路信号的基本概念和分类•铁路信号的定义和作用；•铁路信号的分类；•铁路信号设备的功能介绍。
3.2 铁路信号的构成原理和作用原理•铁路信号设备的组成和构成要素；•铁路信号的作用流程和信号机构；•铁路信号的信号灯色及含义。
3.3 铁路信号的工作流程和调试方法•铁路信号设备的工作流程；•铁路信号设备的调试方法和注意事项；•铁路信号设备的常见故障原因及处理方法。
3.4 铁路信号的操作技能和应用水平提高•铁路信号设备的动手操作；•铁路信号设备的应用技巧；•铁路信号设备故障的排除方法。
4. 教学方法本课程主要采用讲授、操作演示、案例分析和课堂讨论等多种教学方法。
其中，讲授是主要教学方法，操作演示是重要补充，案例分析和课堂讨论是帮助学生深入理解和应用教学内容的有力手段。
教学内容注重与实际工作相结合，讲授中加入部分视讯、录像实例，尽可能为学生提供直观、生动、丰富的教学资源。
5. 教材和参考书目5.1 教材•《铁路信号设备运行与维护》（中国铁道出版社），杨世春、刘铁男、刘振民等著。
5.2 参考书目•《铁路信号技术基础》（人民交通出版社），姚林、郝世民、朱洋等著。
•《铁路信号设备技术手册》（铁道出版社），徐明辉、郑德二等编。

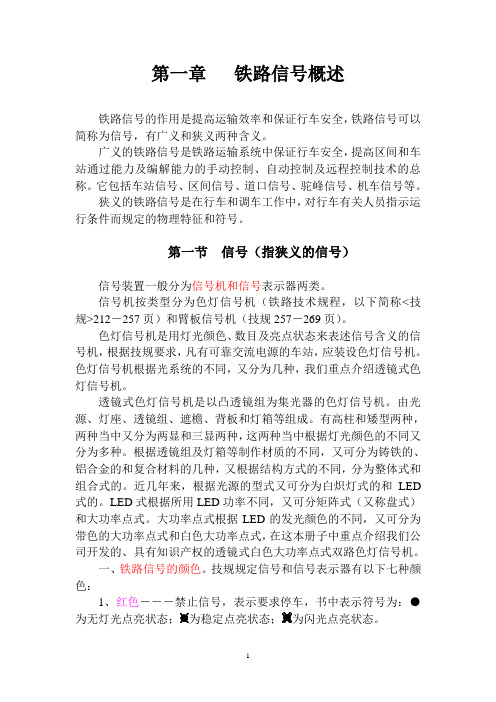

第一章铁路信号概述铁路信号的作用是提高运输效率和保证行车安全，铁路信号可以简称为信号，有广义和狭义两种含义。
广义的铁路信号是铁路运输系统中保证行车安全，提高区间和车站通过能力及编解能力的手动控制、自动控制及远程控制技术的总称。
它包括车站信号、区间信号、道口信号、驼峰信号、机车信号等。
狭义的铁路信号是在行车和调车工作中，对行车有关人员指示运行条件而规定的物理特征和符号。
第一节信号（指狭义的信号）信号装置一般分为信号机和信号表示器两类。
信号机按类型分为色灯信号机（铁路技术规程，以下简称<技规>212－257页）和臂板信号机（技规257－269页）。
色灯信号机是用灯光颜色、数目及亮点状态来表述信号含义的信号机，根据技规要求，凡有可靠交流电源的车站，应装设色灯信号机。
色灯信号机根据光系统的不同，又分为几种，我们重点介绍透镜式色灯信号机。
透镜式色灯信号机是以凸透镜组为集光器的色灯信号机。
由光源、灯座、透镜组、遮檐、背板和灯箱等组成。
有高柱和矮型两种，两种当中又分为两显和三显两种，这两种当中根据灯光颜色的不同又分为多种。
根据透镜组及灯箱等制作材质的不同，又可分为铸铁的、铝合金的和复合材料的几种，又根据结构方式的不同，分为整体式和组合式的。
近几年来，根据光源的型式又可分为白炽灯式的和LED 式的。
LED式根据所用LED功率不同，又可分矩阵式（又称盘式）和大功率点式。
大功率点式根据LED的发光颜色的不同，又可分为带色的大功率点式和白色大功率点式，在这本册子中重点介绍我们公司开发的、具有知识产权的透镜式白色大功率点式双路色灯信号机。
一、铁路信号的颜色。
技规规定信号和信号表示器有以下七种颜色：1、红色―――禁止信号，表示要求停车，书中表示符号为：●2、黄色―――减速信号，表示要求注意或降低运行速度。
书中表示符号为；3、绿色―――按规定速度运行信号，表示允许列车按规定速度以上三种为信号基本颜色，另外还有：4、月白色―――使用在调车信号机时表示允许调车；使用在进站信号机时作为引导信号。
铁路信号与通信设备贾毓杰主编教案1. 引言铁路信号与通信设备是现代铁路运输系统中不可或缺的重要组成部分。
它们的作用是确保列车运行的安全、快速和高效。
本教案将重点介绍铁路信号与通信设备的基本原理、分类以及应用。
2. 基本原理铁路信号与通信设备主要通过电气信号和数据传输来实现列车与轨道之间的信息交流。
其中，信号设备用于发送和接收信号，通信设备用于传输列车运行状态等数据。
3. 分类和功能3.1 信号设备的分类- 在轨道上的信号灯：用于向驾驶员显示行车指示，如停车、减速、加速等。
- 信号传输装置：用于将信息从车站传送至轨道上的信号点，确保列车与信号点之间的通信畅通。
- 道岔信号机：用于指示道岔的位置，确保列车进入正确的轨道。
3.2 通信设备的分类- 无线通信设备：如微波通信、卫星通信等，用于长距离和大范围的通信。
- 有线通信设备：如光纤通信、电缆通信等，用于车站和信号点之间的短距离通信。
4. 应用4.1 信号设备的应用- 列车运行指示：通过信号灯向驾驶员发送行车指示，确保列车按照规定的速度和方向行驶。
- 道岔控制：通过信号机控制道岔的位置，确保列车在转道时进入正确的轨道。
- 列车跟踪：通过信号传输装置将列车的位置和运行状态发送至车站，实现实时监控和调度管理。
4.2 通信设备的应用- 列车调度通信：通过通信设备进行列车调度和指挥，使运输过程更加安全和高效。
- 火警报警系统：通过通信设备将火警和报警信息快速传递给相关人员，提高火灾应急处置效率。
5. 结论铁路信号与通信设备在现代铁路运输中起着至关重要的作用。
准确理解和应用其基本原理、分类以及应用，能够保证列车运行的安全和高效。
希望本教案能为学生们提供必要的知识和理解，培养他们对铁路信号与通信设备的兴趣和热爱。
铁路信号基础教学设计一、前言铁路信号作为重要的交通枢纽设施，是确保铁路交通安全、顺畅运行的关键。
因此，在铁路信号基础教学中，我们需要以正确、严谨的态度，深入浅出地讲解信号设备的原理、构造和应用。
本文旨在提供一个基本的教学设计框架，以供参考和使用。
二、教学目标1.了解铁路信号的基本原理和构造；2.熟悉信号设备的种类、属性及使用方法；3.掌握信号设备的安装、调试、检修和维护技能；4.具备基本的运用铁路信号设备解决实际问题的能力。
三、教学内容1.铁路信号的引入和概述–铁路信号的定义和作用–铁路信号的分类和应用范围2.铁路信号原理及构造–信号机的构造和类型–信号灯及其控制系统–闭塞和封锁制度3.铁路信号设备的安装、调试和检修–安装前准备和注意事项–调试和测试方法–故障排除和维修技巧4.铁路信号设备的扩展应用–铁路运输的基本流程–铁路车站的信号系统–不同场景下信号的应用方式四、教学方法1.授课法：教师通过黑板或PPT等工具，结合生动的讲解和实例，向学生介绍和讲解铁路信号的基本知识和内容。
2.实验法：教师根据课程安排和实际情况，组织学生进行信号设备的安装、调试和检修实验，让他们深入了解信号设备的构造和应用。
3.研究法：教师引导学生通过阅读文献、查阅资料、设计讨论等途径，研究和探究信号系统在不同场合下的应用方式，培养学生的创新思维和解决问题的能力。
五、教学评估1.课堂测验：课后安排相应的课堂测验，测试学生对课程知识和内容的掌握情况。
2.实验记录：对学生进行实验记录打分，评估其在信号设备的安装、调试和检修实验中的实际能力。
3.课程报告：要求学生在铁路信号教学过程中，对关键问题进行探究和研究，撰写课程报告，评估学生的综合能力。
六、教学资源1.教材：铁路信号设备基础教程，陈伟著，人民交通出版社，2018年。
2.资料：铁路信号设备介绍、应用、调试和检修视频、文献及参考资料。
3.工具：铁路信号设备、实验装置、计算机等。
铁路通信信号教学设计引言在铁路运输中，通信信号是非常重要的一环，它直接关系到铁路运输的顺畅和安全。
因此，我们需要对通信信号进行深入的学习和了解，掌握其基本原理和应用场景。
在此基础上，我们可以进行铁路通信信号教学设计，以帮助学生更好地理解通信信号的原理和应用。
教学目的1.掌握通信信号的基本原理和应用场景，了解其在铁路运输中的重要性。
2.培养学生的分析和解决问题的能力，提高其工程实践能力。
3.培养学生的团队合作精神和创新意识。
教学内容一、通信信号基础知识1.信号的分类和基本特征：模拟信号和数字信号、连续信号和离散信号、周期信号和非周期信号、基带信号和带通信号等。
2.信号传输的基本模型和传输通道：信号源、传输通道、信号接收器等。
3.信号调制与解调：常用的调制方式、调制的基本方法和原理、调制解调器的功能和工作原理等。
二、铁路通信信号的原理和应用1.铁路信号系统的基本框架和通信方式：铁路信号系统的基本组成、信号的种类、信号的编码方式和传输模式等。
2.铁路信号系统的应用场景和工作原理：列车运行的信号控制、道岔控制信号、信号工作流程和工作原理等。
3.常用的铁路通信信号设备和技术：信号机、扼流变压器、铁路信号电缆、信号机接收机等。
三、铁路通信信号故障的排除1.铁路通信信号故障的判断方法：故障的来源、故障的特征和表现等。
2.铁路通信信号故障的解决方法和应急处理措施：基本的排除故障思路和方法、应急处理措施和注意事项等。
教学方法1.课堂讲授：讲授信号的基本原理和应用场景，讲解铁路通信信号故障的排除方法。
2.实验演示：组织学生进行信号实验，例如设计模拟信号生成电路、观察信号的调制解调过程等。
3.实践训练：组织学生进行设计小组或课题研究，以实现对铁路通信信号的深入理解。
4.论文撰写：组织学生进行一定的论文写作，强化学生的表达和归纳总结能力。
教学评价1.实验报告评分：根据学生实验报告的严谨性和内容质量，对学生进行评分和打分。
铁路信号基础教案教案标题：铁路信号基础教案教案概述：本教案旨在向学生介绍铁路信号的基本概念、种类和作用。
通过本课的学习，学生将了解铁路信号的重要性，并能够识别和理解不同类型的铁路信号。
此外，教案还将通过互动活动和小组讨论，培养学生的合作能力和问题解决能力。
教学目标：1. 了解铁路信号的定义和作用。
2. 掌握常见的铁路信号类型和其意义。
3. 能够识别和理解铁路信号。
教学重点：1. 铁路信号的定义和作用。
2. 常见的铁路信号类型和其意义。
教学准备：1. PowerPoint演示文稿。
2. 白板、马克笔和擦拭布。
3. 铁路信号图片或模型。
4. 学生练习册。
教学过程：引入（5分钟）：1. 利用图片或模型向学生展示铁路信号，并引发学生的兴趣。
2. 引导学生思考：你们在搭乘火车时是否注意到了铁路信号？你们知道铁路信号的作用吗？探究（15分钟）：1. 通过PPT演示文稿向学生介绍铁路信号的定义和作用。
2. 讨论不同的铁路信号类型，如信号灯、信号旗等，并解释它们的意义和用途。
3. 在白板上绘制不同类型的铁路信号图标，并解释其含义。
实践（20分钟）：1. 将学生分成小组，每组分配一份练习册。
2. 练习册中包含一些铁路信号的图片，要求学生根据图片判断信号的含义，并解释其作用。
3. 学生通过小组讨论，共同解决练习册中的问题，并在规定时间内完成。
总结（10分钟）：1. 邀请学生分享他们小组讨论的结果，并对答案进行讲解。
2. 强调铁路信号的重要性和正确理解铁路信号的必要性。
3. 鼓励学生在日常生活中关注铁路信号，并提醒他们遵守铁路交通规则。
拓展活动：1. 邀请一位铁路工作人员来校园，向学生展示真实的铁路信号设备，并解答学生的问题。
2. 带领学生参观当地的火车站，让他们亲身体验铁路信号的运作。
评估方法：1. 观察学生在小组讨论中的参与程度和合作能力。
2. 检查学生在练习册中的答案是否正确和完整。
教学延伸：1. 鼓励学生深入了解铁路信号的工作原理和技术。
铁路通信信号教案教案标题：铁路通信信号教案教案目标：1. 了解铁路通信信号的基本概念和作用；2. 熟悉铁路通信信号的种类和使用方法；3. 能够解读和理解铁路通信信号的含义；4. 培养学生对铁路通信信号的意识和安全意识。
教学重点：1. 铁路通信信号的种类和作用；2. 铁路通信信号的含义解读；3. 铁路通信信号的使用方法。
教学难点：1. 铁路通信信号的含义解读；2. 铁路通信信号的使用方法。
教学准备：1. PowerPoint演示文稿；2. 铁路通信信号示意图；3. 课堂实例和案例分析材料；4. 学生小组活动材料。
教学过程：步骤一：导入（5分钟）1. 利用PowerPoint演示文稿或相关图片向学生展示铁路通信信号的重要性和作用；2. 引发学生对铁路通信信号的兴趣，激发他们的思考。
步骤二：铁路通信信号概述（10分钟）1. 通过PowerPoint演示文稿或课堂讲解，介绍铁路通信信号的基本概念和作用；2. 向学生展示铁路通信信号的种类和使用场景；3. 强调铁路通信信号在保障铁路交通安全中的重要性。
步骤三：铁路通信信号的种类和含义解读（20分钟）1. 展示铁路通信信号示意图，介绍不同类型的信号灯、信号旗、信号手势等；2. 逐一解读不同信号的含义，包括停车信号、行进信号、减速信号等；3. 利用课堂实例和案例分析材料，让学生参与讨论和解读不同情景下的铁路通信信号含义。
步骤四：铁路通信信号的使用方法（15分钟）1. 介绍学生如何正确使用铁路通信信号，包括正确使用信号旗、手势的方法；2. 强调学生在铁路交通中应当遵守和尊重信号的指示，保证交通的顺利进行；3. 利用小组活动，让学生在模拟铁路场景中实践使用铁路通信信号。
步骤五：总结和拓展（5分钟）1. 对本节课的内容进行总结，强调铁路通信信号的重要性；2. 鼓励学生在日常生活中遵守交通规则和信号，培养安全意识；3. 鼓励学生进一步了解铁路通信信号的相关知识，拓展学习。
一、课程名称铁路信号实验二、教学目标1. 理解铁路信号的基本原理和组成。
2. 掌握铁路信号设备的使用方法和操作技能。
3. 熟悉铁路信号系统在铁路运输中的作用和重要性。
4. 培养学生的实践操作能力和团队协作精神。
三、教学对象大学交通运输专业学生四、教学课时4课时五、教学内容1. 铁路信号概述2. 铁路信号设备3. 铁路信号系统组成4. 铁路信号实验操作六、教学过程第一课时：铁路信号概述1. 导入介绍铁路信号的基本概念、发展历程和重要性。
2. 讲授（1）铁路信号的定义、作用和分类（2）铁路信号的发展历程（3）铁路信号在铁路运输中的重要性3. 课堂讨论引导学生讨论铁路信号在铁路运输中的实际应用和优势。
4. 总结强调铁路信号在铁路运输中的核心地位。
第二课时：铁路信号设备1. 导入介绍铁路信号设备的种类和功能。
2. 讲授（1）信号机、道岔、轨道电路等设备的功能和原理（2）铁路信号设备的分类和特点（3）铁路信号设备在现代铁路运输中的应用3. 课堂演示展示信号机、道岔等设备的实物或图片，讲解其操作方法和注意事项。
4. 总结强调铁路信号设备在铁路信号系统中的关键作用。
第三课时：铁路信号系统组成1. 导入介绍铁路信号系统的组成和各部分功能。
2. 讲授（1）铁路信号系统的基本组成（2）信号控制中心、信号设备、通信设备等部分的功能和相互关系（3）铁路信号系统的特点和安全要求3. 课堂讨论引导学生讨论铁路信号系统在实际应用中的优点和不足。
4. 总结强调铁路信号系统在铁路运输中的核心地位。
第四课时：铁路信号实验操作1. 导入介绍铁路信号实验的目的和意义。
2. 实验操作（1）信号机操作实验（2）道岔操作实验（3）轨道电路操作实验3. 学生分组将学生分成若干小组，每组进行一项实验操作。
4. 指导与点评教师对学生的实验操作进行指导和点评，确保实验顺利进行。
5. 总结强调实验操作的重要性，总结铁路信号实验的收获。
七、教学评价1. 课堂表现：观察学生在课堂上的学习态度、发言积极性和互动情况。
交通运输专业《通信信号》补充讲义郑伟一、联锁道岔（一）道岔的定反位每组道岔都有两个位置：定位和反位。
道岔的定位是指道岔经常开通的位置，而道岔的反位则是排列进路时临时改变的位置。
确定道岔定位的原则是：1、单线车站上正线的进站道岔，为由车站两端向不同线路开通的位置为定位，由左侧行车制决定。
如图1所示，以1号道岔开通1G，2、4号道岔开通ⅡG为定位。
图1 图22、双线车站正线上的进站道岔，为向各该正线开通的位置为定位。
（如图2所示）3、引向特别用途线的道岔定位方向为安全线（图6）和避难线（图7）开通的位置为定位。
4、所有区间及站内正线上的其他道岔，除引向安全线及避难线者外，均以向各该正线开通的位置为定位。
5、侧线上的道岔除引向安全线和避难线者外，为向列车进路开通的位置或靠近站舍的进路开通的位置为定位（如图3所示）。
图36、站内其他道岔，由车站依据具体情况决定，以搬动道岔次数最少为定位。
（二）联动道岔排列进路时，几组道岔要定位都要在定位，要反位则都要在反位，这些道岔称为联动道岔。
例如：渡线两端的道岔。
举例站场的1号和3号道岔是联动道岔，记为1/3，它们必须同时转换，否则不能保证安全。
（三）防护道岔和带动道岔1、防护道岔：为了防止侧面冲突，有时需要将不在所排进路上的道岔处于防护位置并予以锁闭，这种道岔称为防护道岔。
（1）如图4所示，排列D3至D9的进路，尽管1号道岔不在该进路上，但仍然要求1号道岔锁闭在反位。
为的是防止1号道岔在定位时，一旦下行列车在长大下坡道运行失控而冒进下行进站信号机，在5号道岔处造成侧面冲突。
图4 图5（2）又如图5所示，下行经3/5号道岔反位接车时，1号道岔不在该进路上，专用线方面也无长大下坡道，但因1号道岔是引向专用线的道岔，应使其锁闭在定位，开通安全线方向，以免专用线方面调车车列闯入D1信号机在5号道岔处造成侧面冲突。
（3）经由交叉渡线的一组双动道岔反位排列进路时，应使与其交叉的另一组双动道岔防护在定位。
2、带动道岔：为了满足平行作业的需要，排列进路时还需把某些不在进路上的道岔带动到规定位置，并对其锁闭，这种道岔称为带动道岔。
对防护道岔必须进行联锁条件的检查，防护道岔不在防护位置，进路不能建立。
对带动道岔则无需进行联锁条件检查，能带动到规定位置就带动，带动不到（若它还被锁闭）也不影响进路的建立，它不涉及安全，只是影响效率。
二、安全线和避难线1、安全线：在进站信号机外制动距离内为超过6‰下坡道的车站，应在正线或到发线的接车方向末端设置一段线路，使进站列车停不住时，不致冲入邻线，与邻线上正在接入或正在发出的列车相撞，这段路叫安全线（如图6所示）。
图6 图72、避难线：在陡长下坡道上，为防止失去控制的列车发生冲突或颠覆，应在适当地点设置一段具有反坡的线路，称为避难线（尽头式线路）。
避难线比安全线要长的多（如图7所示）。
三、挤岔当列车顺着岔尖运行，这时道岔位置如果不对，车轮轮缘可以从尖轨与基本轨挤进去。
并推动另一根尖轨靠近基本轨。
挤岔时有可能使道岔和道岔转换器遭到损伤。
四、手摇道岔六步曲1、一看。
看道岔开通位置是否正确，是否需要改变位置；2、二开。
打开盖孔板及钩锁器的锁，拆下钩锁器；3、三摇。
摇道岔转向所需的位置，在听到“咔嚓”的落槽声后停止；4、四确认。
手指尖轨，“尖轨密贴，开通×位”并和另一人共同确认；5、五加锁。
另一人在确认道岔位置开通正确后，用钩锁器锁定道岔尖轨；6、六汇报。
向车站值班员（站控室）汇报道岔开通位置正确。
五、敌对进路（P28）同时行车会危及行车安全的任意两条进路的敌对进路。
1、同一到发线对向的列车进路；（如图1所示）图1 图22、同一到发线对向的接车进路与调车进路；（如图2所示）3、同一咽喉区对向重叠的列车进路；（如图3所示）图3 图44、同一咽喉区对向重叠的调车进路；（如图4所示）5、同一咽喉区对向重叠或顺向重叠的列车进路与调车进路；（如图5、图6所示）图5 （对向重叠）图6（顺向重叠）6、进站信号机外方制动距离内接车方向为超过6‰下坡道，而该下坡道方向的接车线终端没有隔开设备时，该下坡道方向的接车进路与另一咽喉的接车进路、调车进路、非同一到发线顺向的发车进路；（如图7所示）{ 规定：下行3股道接车进路与上行咽喉的各条进路之间互为敌对进路。
}图77、防护进路的信号机设置在侵限绝缘处，禁止同时开通的进路。
（如图8所示）图8由于D10处轨道绝缘侵入限界，则SⅢ至D8调车进路与D2至D10、D4至D10调车进路为敌对进路。
因车辆停留在D10信号机前方时，如建立SⅢ至D8或D6至ⅢG调车进路，均会发生侧面冲突事故。
六、轨道电路的分类（P20）5、按有无道岔分：（1）无岔区段轨道电路；（2）道岔区段轨道电路。
①一送多受：一送两受、一送三受。
图：一送两受②死区段：A：概念：死区段是当轨道电路区段的两组钢轨绝缘不能设于同一坐标时，其错开距离间构成死区段。
B：死区段易发生的地点：易发生在道岔区段和弯道上。
C：规定：a）死区段的长度不得大于2.5米；（如图1所示）图1 图2b）两相邻死区段的间隔不得小于18米；（如图2所示）c）与相邻轨道电路的间隔不得小于18米。
（如图3所示）图3D：轮对压上死区段的后果：倘若有轮对在死区段内，轨道电路不会被分路，是非常危险的。
（故应超过各种运用机车车辆的最大轴距）第六章铁路列车调度指挥系统（TDCS）TDCS系统是个全路联网的调度指挥系统，它由部中心TDCS系统，铁路局TDCS系统，车站系统三层机构有机地组成的，它采用数字化、网络化、信息化技术，是对传统调度指挥模式的革命性突破，它极大地减轻了调度员的劳动强度，提高了运输生产的效率。
在TDCS系统基础上建设调度集中，是铁路跨越式发展的必经之路，所以TDCS系统为铁路调度实现现代化打下坚实基础。
TDCS系统的重点在直接指挥车站的路局TDCS系统一层，路局TDCS实现对全路局的行车进行实时、集中、透明指挥，用自动化的手段调整运输方案，通过计算机网络下达行车计划和调度命令，实现自动报点和车次号自动跟踪，改变过去车站值班员用电话向调度员人工报点、调度员用电话向车站下达计划和命令，车站手抄再复诵的落后方式。
列车实际运行图自动绘制，自动过表，车站行车日志自动生成。
这些都大大减轻了行车调度员和车站值班员工作强度。
TDCS工程建成后，优化了运输调度指挥管理手段、提高了调度管理水平和运输效率。
一、系统特点1、调度办公－无纸化行调台延续多年的一张图、一只笔、一把尺、一块像皮的工作模式将被现代化的TDCS行调子系统所替代，调度员通过简单的点击鼠标即可实现运行线的自动铺画，调整，下达阶段计划和调度命令等操作。
列车运行的到发点由系统自动采集，实际运行线自动生成。
每班的运行图可打印输出。
以计算机替代重复、简单的作业环节，减少作业员的工作环节、劳动强度。
2、流程管理－程序化通过详细描述列调工作中的设备、规则、方式、流程等条件，由程序智能控制作业流程，规范作业过程管理。
3、安全检测－智能化强大的防火墙系统和入侵检测系统保证了TDCS系统作为行车设备的高度安全性，防止黑客的非法入侵和病毒的侵入。
4、信息交换－网络化调度员和车站值班员的信息交换全部采用网络传输，替代了原有的电话交流的模式，包括计划的下达，到发点的上报，调度命令的下达等信息，采用电话下达的方式一方面工作强度大，另一方面容易造成误报，错报的情况，网络下达高速，准确，很受调度员欢迎。
以信息和网络技术替代既有的信息采集、交换方式，提高信息交换的效率和质量，提高工作效率。
5、计划调整－自动化针对３小时阶段计划的自动调整，由计算机的自动调整替代调度员人工调整，特别是单线调度区段，极大地减轻了调度员的工作强度，调度员只要把握住几个重点会让策略，进行人工干预，其他工作交给计算机来做就可以了。
通过系统自动调整列车会让计划、智能判别列车运行必须满足的逻辑关系，以一定的方式与车站的信、联设备联结，实现对车站设备的直接自动控制，满足调度集中或半集中的需要。
6、调度指挥－无声化有了TDCS系统，调度员通过计算机网络来下达和获取相关的信息，实现信息的共享，不在依靠电话的联系，您将会看到一个非常安静的调度所，改善了调度人员的工作环境。
7、调度控制－集中化(预留功能)在调度集中区段，TDCS系统可以做到几百公里之外的车站全部由调度所来集中控制，调度员在调度台上便可直接控制车站的连锁设备，进行远程作业，可作到车站的无人值守，配以计算机辅助调度，可以实现按图排路，使整个运输调度工作跨上一个新台阶。
二、列车调度指挥系统（TDCS）铁路TDCS是为了提高现有运输指挥管理手段、提高调度管理水平和运输效率、改善调度指挥人员工作条件的大型综合性系统工程，它覆盖全国铁路，实现全国铁路系统内有关列车运行、数据统计、运行调整及数据资料的数据共享、自动处理与查询。
这一项目的实施将使中国铁路的调度指挥管理达到世界先进水平。
（一）系统结构：调度指挥管理系统包括以下三个层次:第一层铁道部调度指挥中心TDCS系统的核心与各铁路局相连，接收全国铁路系统的各种实时信息与运输数据和资料，监视各铁路局、主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示，并建有全国铁路调度指挥系统数据库。
第二层铁路局调度指挥中心接收各铁路局内的信息与资料，监视主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示，同时显示与铁道部及相临铁路局的信息交换。
第三层基层信息采集系统安装在各车站，用来从信号设备及其它设备上采集有关列车运行位置、列车车次、信号设备状态等相关数据，并将上述数据通过专用通信线路传送到铁路局。
实现运统二、运统三的自动生成。
（二）系统十大功能十大功能之一：列车车次自动跟踪和无线车次自动校核；十大功能之二：实现区段、站间“两个透明”；十大功能之三：调度命令、日班计划通过网络自动下达；十大功能之四：列车运行自动采点；十大功能之五：行车日志自动生成；十大功能之六：列车实际运行图自动生成；十大功能之七：列车运行方案实时调整和网络下达；十大功能之八：分界口透明显示和统计分析；十大功能之九：列车早晚点自动计算与部分运输指标自动统计；十大功能之十：站场实际状况、列车运行实际状况历史再现。
（三）基层信息采集系统——车站TDCS系统1、概述车站作为基层信息采集系统是整个TDCS系统得以实现的基础。
车站TDCS系统由分机和站机两部分组成。
车站分机主要负责信息的采集和传送等工作。
车站分机是 TDCS系统的信息来源，如果车站分机出故障，不仅仅使该车站没有信息显示，影响该站TDCS系统的正常运行，TDCS功能如车次号跟踪、接受调度命令等都不能正常运行，对行车运输指挥造成直接影响。
