锡膏厚度测试仪操作说明

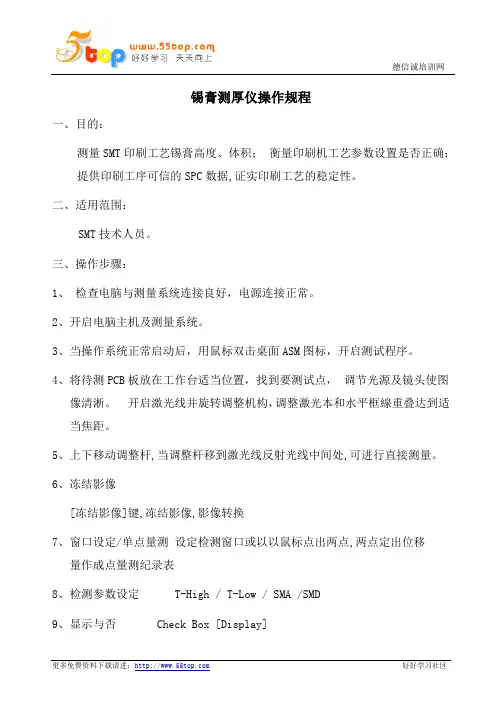

锡膏测厚仪操作规程一、目的：测量SMT印刷工艺锡膏高度、体积；衡量印刷机工艺参数设置是否正确；提供印刷工序可信的SPC数据,证实印刷工艺的稳定性。

二、适用范围：SMT技术人员。

三、操作步骤：1、检查电脑与测量系统连接良好，电源连接正常。

2、开启电脑主机及测量系统。

3、当操作系统正常启动后，用鼠标双击桌面ASM图标，开启测试程序。

4、将待测PCB板放在工作台适当位置，找到要测试点，调节光源及镜头使图像清淅。

开启激光线并旋转调整机构，调整激光本和水平框線重叠达到适当焦距。

5、上下移动调整杆,当调整杆移到激光线反射光线中间处,可进行直接测量。

6、冻结影像[冻结影像]键,冻结影像,影像转换7、窗口设定/单点量测设定检测窗口或以以鼠标点出两点,两点定出位移量作成点量测纪录表8、检测参数设定T-High / T-Low / SMA /SMD9、显示与否Check Box [Display]10、Open/Close Image Check Box [Open]/[Close]11、厚度计算T-Low = 100~150, T-High=25512、面积计算T-Low = 100~150, T-High=180~22013、显示结果结果键/点量测纪录表/厚度分布结果14、打印结果打印/点量测纪录表/厚度分布结果/影像15、储存结果档案 储存点量测结果/工作文件/影像文件四、关机结束 STRONG，关闭操作窗口，退出控制软件，关闭电脑主机。

五、注意事项非指定人员严禁操作此机器，不可随意去触动机器各部件。

六、保养事项1、使用完毕后要把鼠标、键盘摆放在规定的位置，台面上要保持整洁，不可有杂物。

2、每班须对机器的表面进行清洁，除去灰尘等其它异物。

7.使用表单设备履历卡设备保养点检记录表设备维修申请单仪器、设备报废申请单设备履历卡填表日期: 年月日编号：机仪器设备保养记录表设备维修申请单仪器、设备报废申请单第一联：行政部（白）第二联：财务（蓝）锡膏测厚仪。

发行日期2019.2.20 修订日期2019.2.20 版本 A.0 页次2/31.目的：规范操作仪器。

2. 范围：SMT锡膏厚度测试人员。

3. 权责：无4. 定义：无5. 作业内容5.1仪器外观及功能介绍(如图1)电源指示灯镭射调节钮调焦钮电源开关图象放大器灯光调节钮工作平台圖15.2操作步驟5.2.1首先打開电脑主机电源开关，然後再打開兩台显示器开关。

5.2.2打開仪器左後側电源开关,前方藍色LED燈亮。

5.2.3双击桌面上圖示,進入操作主画面。

5.2.4 將待測PCB平放於工作平臺上，通過显示器上显示的圖像移動PCB位置,將所需測量位置移至紅色鐳射线上。

5.2.5 調節燈光調節鈕，將显示画面調至清晰狀態。

5.2.6 調節調焦鈕，將紅色鐳射线基準點調至显示器上正中心的基準线上(如圖2)，然後點击操作画面中鍵將显示視窗中數值清零（如圖3）。

发行日期2019.2.20 修订日期2019.2.20 版本 A.0 页次3/3圖2 圖35.2.7然後再調節調焦鈕,將紅色鐳射线最頂點調至正中心的基準线上(如圖4)。

圖45.2.8 此時显示視窗中所显示的數值即為锡膏的厚度。

5.2.9 量測完毕,將PCB板從平臺上取出，並調節燈光調節鈕將燈光亮度調至最小。

5.2.10长时间不使用仪器的情況下需關閉仪器电源與电脑，並將插頭拔下。

5.3锡膏厚度测试仪日常保养规范:5.3.1保养所需工具：抹布、清潔水。

5.3.2保养方法：5.3.2.1 用干净的抹布將机台表面擦拭干净，個別髒的地方可以滴少許清潔水，然後用抹布擦拭干净。

5.3.2.2檢查机器运转是否正常。

5.3.2.3檢查电脑工作是否正常。

5.3.2.4檢查各螺絲是否有鬆動,螺杆是否有鬆動。

5.3.2.5日保养由每日白班IPQC按设备保养SOP內項目進行保养，並記錄於〔设备治工具日保养表〕,由QC組长進行最終確認。

6. 參考文件：无7. 使用表单：〔设备治工具日保养表〕8. 附件：无。

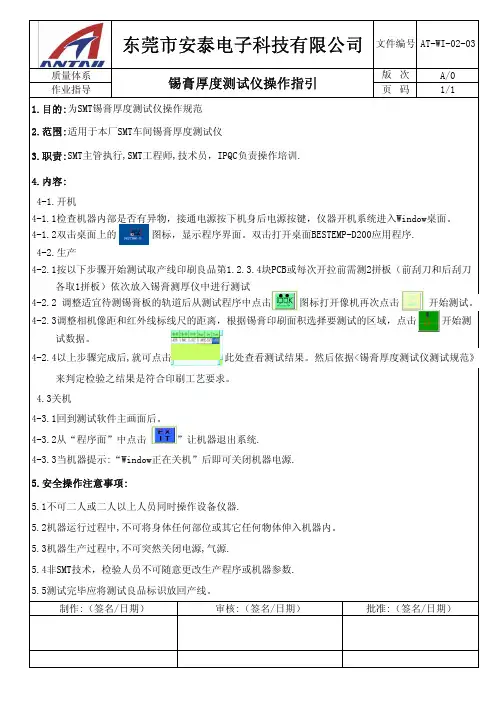

1.目的:为SMT锡膏厚度测试仪操作规范2.范围:适用于本厂SMT车间锡膏厚度测试仪 3.职责:SMT主管执行,SMT工程师,技术员，IPQC负责操作培训.4.内容: 4-1.开机4-1.1检查机器内部是否有异物，接通电源按下机身后电源按键，仪器开机系统进入Window桌面。

4-1.2双击桌面上的 图标，显示程序界面。

双击打开桌面BESTEMP-D200应用程序.4-2.生产4-2.1按以下步骤开始测试取产线印刷良品第1.2.3.4块PCB或每次开拉前需测2拼板（前刮刀和后刮刀各取1拼板）依次放入锡膏测厚仪中进行测试4-2.2 调整适宜待测锡膏板的轨道后从测试程序中点击 图标打开像机再次点击 开始测试。

4-2.3调整相机像距和红外线标线尺的距离，根据锡膏印刷面积选择要测试的区域，点击 开始测试数据。

4-2.4以上步骤完成后,就可点击此处查看测试结果。

然后依据<锡膏厚度测试仪测试规范》来判定检验之结果是符合印刷工艺要求。

4.3关机4-3.1回到测试软件主画面后。

4-3.2从“程序面”中点击“退出”让机器退出系统.4-3.3当机器提示:“Window正在关机”后即可关闭机器电源.5.安全操作注意事项:5.1不可二人或二人以上人员同时操作设备仪器.5.2机器运行过程中,不可将身体任何部位或其它任何物体伸入机器内。

5.3机器生产过程中,不可突然关闭电源,气源.5.4非SMT技术，检验人员不可随意更改生产程序或机器参数.5.5测试完毕应将测试良品标识放回产线。

AT-WI-02-03A/01/1版 次页 码文件编号质量体系作业指导东莞市安泰电子科技有限公司锡膏厚度测试仪操作指引制作:（签名/日期）审核:（签名/日期）批准:（签名/日期）。

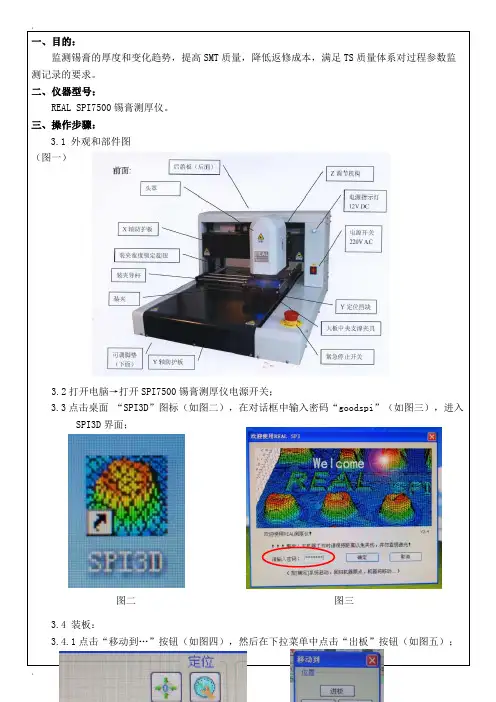

一、目的：监测锡膏的厚度和变化趋势，提高SMT质量，降低返修成本，满足TS质量体系对过程参数监测记录的要求。

二、仪器型号：REAL SPI7500锡膏测厚仪。

三、操作步骤：3.1 外观和部件图（图一）3.2打开电脑→打开SPI7500锡膏测厚仪电源开关；3.3点击桌面“SPI3D”图标（如图二），在对话框中输入密码“goodspi”（如图三），进入SPI3D界面；3.4 装板：图三图二3.4.2松开轨道锁定旋钮（如图六），根据PCB 的尺寸将轨道调整到合适的宽度，然后将PCB放入轨道，并将Y 定位挡块打到阻挡PCB 退出的位置（如图七）；3.4.3点击“移动到…”下拉菜单中的“进板”按钮，将PCB 送入待检测位置（如图八）；3.5 编程；3.5.1 新建程序：点击“新建程序”按钮（如图十），然后在对话框中输入与PCB 型号对应的程序名称（如图十一），再点击“保存”按钮； 图四图五图六图七图八图九X 轴Y 轴注意：每次放入PCB 的方向必须与（图九）所示的丝印文字方向保持一致，以便实物扫描的区域与自动测试程序的目标扫描区域保持一致。

3.5.2点击“编辑当前程序”按钮（如图十二）；3.5.3输入PCB 尺寸等信息（如图十三），并确认其它参数无误后点击“确认”按钮（如十四、十五）； 图十图十一图十二图十三用直尺测量PCB 板X 轴和Y 轴的尺寸（如图七标示的X 、Y 周方向，单位：mm ）3.5.4寻找MARK 点：用鼠标左键点击导航图中PCB 板MARK 点的位置（如图十六），用鼠标右键点击显示画面中左下角的图像，将蓝色十字光标移动到MARK 点的中心位置（如图十七）；3.5.5编辑MARK 点：点击“编辑标记1”按钮（如图十八），然后选择适当的照明颜色、曝光率、阈值（如图十九、二十），观察显示画面中MARK 点的识别效果达到最佳时（如图二十一），点击“应用/识别”按钮（如图二十），然后点击“确定”按钮完成第一个MARK 点的编辑，点击“编辑标记2”按钮，用同样的方法完成PCB 对边（对角/同侧）另一个MARK 点的编辑； 图十四图十五图十六图十七3.5.6识别MARK 点：2个MARK 点编辑完成后，点击“识别标记”按钮进行MARK 点识别（如图二十二），当提示“自动识别失败”时，需重新修正MARK 点识别参数或重新选取MARK 点； 3.5.7编辑扫描程序：点击“目标”按钮，在左下角的视图中框选需要测试的目标范围，然后点击“参照”按钮，选择4个参考点（如图二十三、二十四），原则上4个参考点应选择在靠近目标测试区域的较大的覆铜线路上，以减小测量误差，最后点击“自动寻焦”按钮（如图二十五）并使用方向键指定聚焦的平面（原则上选择PCB 的阻焊层作为聚焦平面）；3.5.8添加扫描：目标测试区域和参考点选取后，点击“添加扫描”按钮，将目标添加到程序扫描顺序中，然后输入命名和拼板号，然后点击“应用编辑”按钮（如图二十六），完成1个目标测试区域的编辑，用同样的方法继续添加需要测试的目标区域，原则上每块拼板最少需要选择4个对角加1个中心作为目标测试区域，（备注：此处的命名指的是PCB 上的元器件名称（例如IC 用U1、U2……表示），拼板号代表的是程序的步骤，用自然数字1、2、3、4、5……表示），完成所需目标的添加后，点击“完成编辑”按钮，结束程序的编辑。
