2012年与2013年湖南大学机械原理考研真题

机械原理考研真题试卷一、选择题（每题2分，共20分）1. 机械原理中，机构的基本运动单元是：A. 杠杆B. 滑块C. 铰链D. 轮盘2. 以下哪个不是平面四杆机构的基本类型？A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 曲柄滑块机构3. 机械系统的动态响应分析中，通常使用哪种数学工具？A. 微分方程B. 积分方程C. 代数方程D. 几何方程...二、填空题（每空1分，共10分）1. 机械原理中，______是指机构在运动过程中，某些构件的相对位置和方向保持不变的特性。

2. 机械效率是指机械输出功率与______的比值。

3. 在平面连杆机构中，若最短杆长度为l1，最长杆长度为l2，则最短杆与最长杆长度之和应满足______。

...三、简答题（每题10分，共20分）1. 简述机械原理中运动副的概念及其分类。

2. 解释什么是机构的自由度，并举例说明如何计算一个机构的自由度。

...四、计算题（每题15分，共30分）1. 给定一个平面四杆机构，已知最短杆长度为100mm，最长杆长度为300mm，求该机构的自由度。

2. 假设有一个机械系统，其动态方程为m*x''(t) + c*x'(t) + k*x(t) = F(t)，其中m、c、k为常数，F(t)为外力。

若初始条件为x(0) = 0，x'(0) = 0，求该系统在F(t) = 10*sin(ωt)作用下的响应。

...五、论述题（共20分）1. 论述机械原理在现代机械设计中的应用及其重要性。

结束语机械原理是一门综合性很强的学科，它不仅要求学生掌握理论知识，还要求能够将这些知识应用到实际问题的解决中。

希望本试卷能够帮助考生更好地复习和准备考试。

《机械原理》测试题机构结构分析测试题单项选择题(每题2分,共10题)1、一种相同的机构___组成不同的机器。

A、可以B、不能C、不一定2、平面机构中若引入一个低副将带入___个约束A、1B、2C、33、机构中的构件是由一个或多个零件所组成，这些零件间___产生任何相对运动。

A、不能B、可以C、不一定4、基本杆组的自由度应为___。

A、-1B、0C、1D、25、平面机构中若引入一个高副将带入___个约束。

A、1B、2C、36、机构运动确定的条件是___。

A、F=1B、F＞1C、F=原动件数7、平面机构中自由度数目最少为___个。

A、1B、2C、38、杆组是自由度等于___的运动链。

A、原动件数B、1C、09、在机构中,某些不影响机构运动传递的重复部分所带入的约束为___。

A、虚约束B、局部自由度C、复合铰链10、有M个构件构成的复合铰链应包括___个转动副。

A、MB、M/2C、M-1D、M+1判断题(每题2分,共10题)11、平面机构的级别取决于机构能够分解出的基本杆组的级别。

12、任何机构的从动件系统的自由度都等于0。

13、机构能够运动的基本条件是其自由度必须大于零。

14、平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必须完全相同。

15、机构中的虚约束，如果制造、安装精度达不到时会成为真实约束。

16、当机构的自由度F＞0，且等于原动件数，则该机构即具有确定的相对运动。

17、在平面机构中一个低副引入一个约束。

18、具有局部自由度和虚约束的机构，在计算机构的自由度时，应当去除局部自由度和虚约束。

在机构的结构设计中应尽量避免采用虚。

19、高副低代是为了对含有高副的平面机构进行分析和研究。

20、任何机构都是由机架加原动件，再加自由度为零的基本杆组组成的。

KEY:ABABA CACAC YYYYY YNNYY凸轮机构测试题单项选择题(每题2分,共10题)1、凸轮机构中从动件作等加速等减速运动时将产生___冲击。

Me(Nm) 300 Mer
O
2 /3
4 /3
2

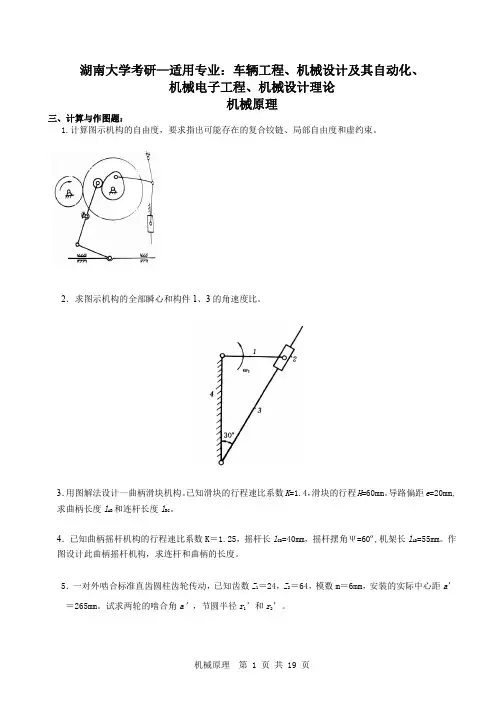

9．设计一铰链四杆机构，已知摇杆长度为 40mm，摆角为 40 度，行程速比系数 K 为 1.4，机架长度为 连杆长度与曲柄长度之差，用作图法求各个杆件的长度。 10．设计如题图所示铰链四杆机构，已知其摇杆 CD 的长度 lCD＝75mm，行程速度变化系数 k＝1.5，机 机械原理 第 2 页 共 19 页
架 AD 的长度 lAD＝100 mm，摇杆的一个极限位置与机架的夹角φ＝45°，用作图法求曲柄的长度 lAB 和 连杆的长度 lBC。
11．一正常齿制标准直齿轮 m =4, z=30, =20 ，计算其分度圆直径、基圆直径、齿距、齿顶圆直径及齿 顶圆上的压力角。
。
12．如图，已知 z1=6， z2=z2, =25， z3=57， z4=56，求 i14 ？
15．请在图中画出一个死点位置、最小传动角的位置以及图示位置的压力角。
16．已知机构行程速度变化系数 k＝1.25，摇杆长度 lCD＝400mm, 摆角Ψ＝30°，机架处于水平位置。 试用图解法设计确定曲柄摇杆机构其他杆件的长度。
17．已知一对标准安装的外啮合标准直齿圆柱齿轮的中心距 a=196mm，传动比 i=3.48，小齿轮齿数 Z1=25。确定这对齿轮的模数 m；分度圆直径 d1、d2；齿顶圆直径 da1、da2；齿根圆直径 df1、df2。 （10 分）
20．什么是重合度？其物理意义是什么？增加齿轮的模数对提高重合度有无好处？ 21．什么是标准中心距？一对标准齿轮的实际中心距大于标准中心距时，其传动比和啮合角分别有无变 化？ 一、填空题： 1.机构具有确定运动的条件是机构的自由度数等于 2.同一构件上各点的速度多边形必 。

2014年考研湖南大学805机械原理真题（回忆版）一、客观题共10题（顺序可能不太对）1.平底推杆盘形凸轮机构中，凸轮与推杆的瞬心位置2.将曲柄摇杆机构中连架杆与连杆相连的运动服扩大将得到什么机构？①正弦机构②偏心轮机构（③④忘了）3.棘轮机构中，常用？来阻止棘轮反转①止动爪②锁止弧（③④忘了）4.某一对齿廓曲线的齿轮传动比取决于？①齿轮接触点公法线与齿轮回转中心连线的交点②两轮齿数（③④忘了）5.滚子推杆盘形凸轮机构为了减小压力角可采取的办法①增大滚子半径②减小滚子半径③增大基圆半径④减小基圆半径8.蜗轮蜗杆机构中，当蜗杆导程角小于当量摩擦角时的特点①实现较大传动比②实现较小传动比③反行程具有自锁性（④忘了）9.机械中安装飞轮的目的是？①减小速度波动（②③④忘了）10.发动机曲轴的平衡计算需做什么平衡？①静平衡②静平衡和动平衡③动平衡主观题，二、自由度计算，常规题三、机械结构力分析，图示机构，虚线圆为摩擦圆，ψ是摩擦角，凸轮运动方向如图①画出从动推杆对凸轮的总反力R1②画出机架对凸轮的总反力R2四、凸轮偏置直动滚子推杆盘形凸轮机构，凸轮顺时针旋转，试用反转法原理，当凸轮转过40°时画出①从动推杆的位置②从动推杆的位移s③此机构的压力角α五、机械运动分析将图按1:1复制到答题纸上，曲柄滑块机构，曲柄角速度w=10rad/s。

图示位置时①画出瞬心P13②求滑块3的速度V3，所需长度直接在图中量取③已知滑块的质量m=0.2Kg，忽略其他构件的质量和转动惯量，以曲柄1为等效构件，求等效转动惯量Je。

六、轮系传动比计算如图轮系已知齿数z1,z2,z3,z4,z1',z2'(数值不记得了)①分析此轮系都有什么轮系构成②计算各构成轮系的传动比③计算传动比i1H七、齿轮齿轮齿条传动，已知齿轮模数m=5，齿数z=20，压力角α=20°，变为系数x=-0.2①按1:1在答题纸中画出齿轮分度圆、基圆②画出齿条分度线③画出啮合线八、平面机构摆动倒杆机构如图①画出导杆的的极限位置②画出极位夹角θ③图示位置机构的传动角γ。
