湖南大学《机械原理》期末试题AB卷【附部分答案】

《机械原理》测试题机构结构分析测试题单项选择题(每题2分,共10题)1、一种相同的机构___组成不同的机器。

A、可以B、不能C、不一定2、平面机构中若引入一个低副将带入___个约束A、1B、2C、33、机构中的构件是由一个或多个零件所组成，这些零件间___产生任何相对运动。

A、不能B、可以C、不一定4、基本杆组的自由度应为___。

A、-1B、0C、1D、25、平面机构中若引入一个高副将带入___个约束。

A、1B、2C、36、机构运动确定的条件是___。

A、F=1B、F＞1C、F=原动件数7、平面机构中自由度数目最少为___个。

A、1B、2C、38、杆组是自由度等于___的运动链。

A、原动件数B、1C、09、在机构中,某些不影响机构运动传递的重复部分所带入的约束为___。

A、虚约束B、局部自由度C、复合铰链10、有M个构件构成的复合铰链应包括___个转动副。

A、MB、M/2C、M-1D、M+1判断题(每题2分,共10题)11、平面机构的级别取决于机构能够分解出的基本杆组的级别。

12、任何机构的从动件系统的自由度都等于0。

13、机构能够运动的基本条件是其自由度必须大于零。

14、平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必须完全相同。

15、机构中的虚约束，如果制造、安装精度达不到时会成为真实约束。

16、当机构的自由度F＞0，且等于原动件数，则该机构即具有确定的相对运动。

17、在平面机构中一个低副引入一个约束。

18、具有局部自由度和虚约束的机构，在计算机构的自由度时，应当去除局部自由度和虚约束。

在机构的结构设计中应尽量避免采用虚。

19、高副低代是为了对含有高副的平面机构进行分析和研究。

20、任何机构都是由机架加原动件，再加自由度为零的基本杆组组成的。

KEY:ABABA CACAC YYYYY YNNYY凸轮机构测试题单项选择题(每题2分,共10题)1、凸轮机构中从动件作等加速等减速运动时将产生___冲击。

一. 判断题（正确的填写“ T”，错误的填写“ F”） 根据渐开线性质，基圆内无渐开线，所以渐开线齿轮根圆必须设计比基圆大。

对心的曲柄滑块机构，其行程速比系数 K 一定等于一。

（ 在平面机构中，一个高副引入二个约束。

（ 在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径， 1、 2、 3、 4、 则压力角将减小 （ 在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

在机械运动中，总有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

任何机构的从动件系统的自由度都等于零。

一对直齿轮啮合传动，模数越大，重合度也越大。

5、 6、 7、 8、 9、 10、 在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

11、 一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

12、 在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

13、 两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。

14、一对直齿轮啮合传动，模数越大，重合度也越大。

（F ） 15、 平面四杆机构有无急回特性取决于极位夹角是否大于零。

（T ） 16、 对于刚性转子，已满足动平衡者，也必满足静平衡。

（T ） 17、 滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

18、 在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

19、 当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

20、 对于单个标准齿轮来说，节圆半径就等于分度圆半径。

（F ） 二、 选择题 为了减小机器运转中周期性速度波动的程度，应在机器中安装（ A ）调速器； 重合度 £ a = 1.6 A ） 60% ； 1、 2、 3、 4、 5、 6、 B ）飞轮；C ）变速装置。

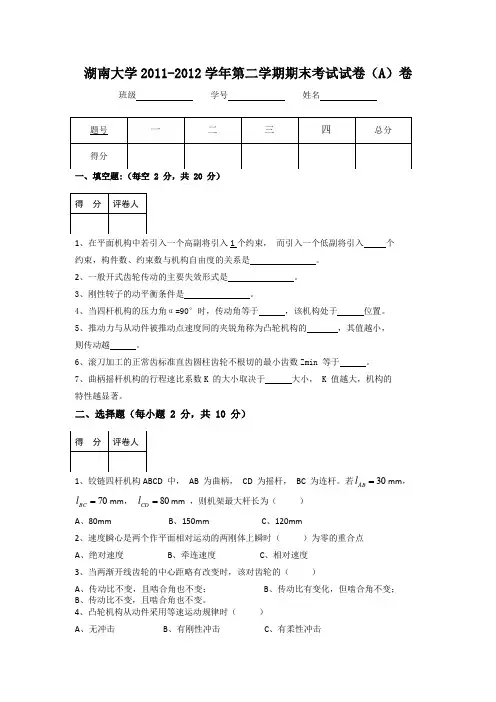

湖南大学2011-2012学年第二学期期末考试试卷（A ）卷班级 学号 姓名一、填空题:（每空 2 分，共 20 分）1、在平面机构中若引入一个高副将引入1个约束， 而引入一个低副将引入 个 约束，构件数、约束数与机构自由度的关系是 。

2、一般开式齿轮传动的主要失效形式是 。

3、刚性转子的动平衡条件是 。

4、当四杆机构的压力角α=90°时，传动角等于 ，该机构处于 位置。

5、推动力与从动件被推动点速度间的夹锐角称为凸轮机构的 ，其值越小， 则传动越 。

6、滚刀加工的正常齿标准直齿圆柱齿轮不根切的最小齿数Zmin 等于 。

7、曲柄摇杆机构的行程速比系数K 的大小取决于 大小， K 值越大，机构的 特性越显著。

二、选择题（每小题 2 分，共 10 分）1、铰链四杆机构ABCD 中， AB 为曲柄， CD 为摇杆， BC 为连杆。

若30=AB l mm ， 70=BC l mm ， 80=CD l mm ，则机架最大杆长为（ ）A 、80mmB 、150mmC 、120mm2、速度瞬心是两个作平面相对运动的两刚体上瞬时（ ）为零的重合点A 、绝对速度B 、牵连速度C 、相对速度3、当两渐开线齿轮的中心距略有改变时，该对齿轮的（ ）A 、传动比不变，且啮合角也不变；B 、传动比有变化，但啮合角不变；B 、传动比不变，且啮合角也不变。

4、凸轮机构从动件采用等速运动规律时（ ）A 、无冲击B 、有刚性冲击C 、有柔性冲击5、以mn 和mt 分别表示一个斜齿圆柱齿轮的法面和端面模数，则（ ）A 、t n m m =B 、n t m m < B 、t n m m <三、简答分析题（共 40 分）1、（8 分）图示机构，由曲柄1、连杆2、摇杆3 及机架6 组成铰链四杆机构，轮1′与曲柄1 固接，其轴心为B ，轮4 分别与轮1′和轮5 相切，轮5 活套于轴D 上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1 与轮5 的角速比51/ωω。

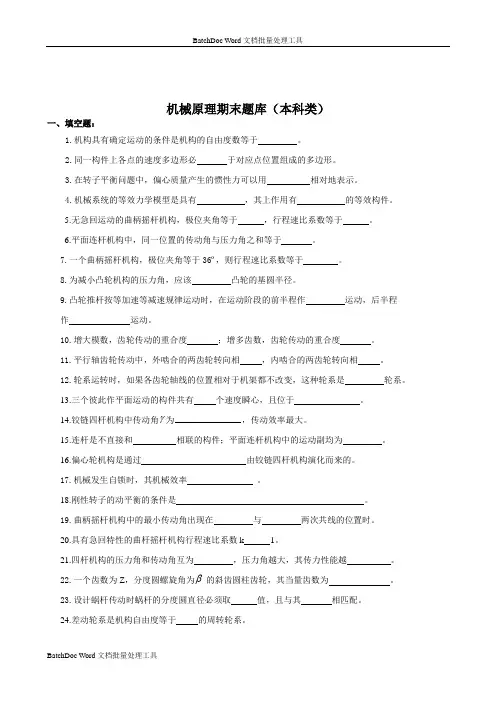

机械原理期末题库（本科类）一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。

2.同一构件上各点的速度多边形必于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。

4.机械系统的等效力学模型是具有，其上作用有的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。

8.为减小凸轮机构的压力角，应该凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。

10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。

11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。

13.三个彼此作平面运动的构件共有个速度瞬心，且位于。

14.铰链四杆机构中传动角γ为，传动效率最大。

15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。

16.偏心轮机构是通过由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率。

18.刚性转子的动平衡的条件是。

19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。

20.具有急回特性的曲杆摇杆机构行程速比系数k 1。

21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。

22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。

23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。

24.差动轮系是机构自由度等于的周转轮系。

25.平面低副具有个约束，个自由度。

26.两构件组成移动副，则它们的瞬心位置在。

27.机械的效率公式为，当机械发生自锁时其效率为。

28.标准直齿轮经过正变位后模数，齿厚。

29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。

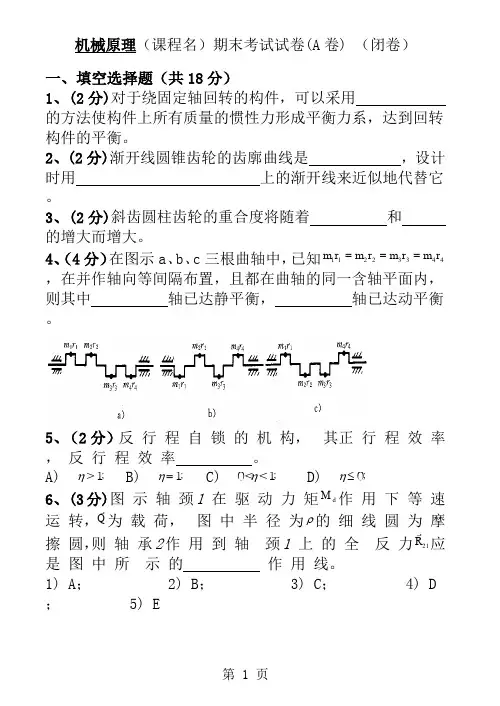

机械原理（课程名）期末考试试卷(A 卷) （闭卷）一、填空选择题（共18分）1、(2分)对于绕固定轴回转的构件，可以采用 的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。

2、(2分)渐开线圆锥齿轮的齿廓曲线是 ，设计时用 上的渐开线来近似地代替它。

3、(2分)斜齿圆柱齿轮的重合度将随着 和 的增大而增大。

4、（4分）在图示a 、b 、c 三根曲轴中，已知44332211r m r m r m r m ===，在并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中 轴已达静平衡， 轴已达动平衡。

5、（2分）反 行 程 自 锁 的 机 构， 其正 行 程 效 率 ， 反 行 程 效 率 。

A) η＞;1 B) η=1; C) 01＜＜;η D) η≤0; 6、 (3分)图 示 轴 颈1 在 驱 动 力 矩d M 作 用 下 等 速 运 转，Q 为 载 荷， 图 中 半 径 为ρ的 细 线 圆 为 摩 擦 圆，则 轴 承2作 用 到 轴 颈1 上 的 全 反 力21R 应 是 图 中 所 示 的 作 用 线。

1) A ； 2) B ； 3) C ； 4) D ； 5) E。

b图蜗杆的螺旋方向为。

(请将所有答案写在答题纸上)二、（10分）试求图示机构的自由度，进行高副低代和结构分析，并判别机构级别。

三、（10分）图示为一铰链四杆机构的运动简图、速度多边形和加速度多边形。

要求：(1)根据两个矢量多边形所示的矢量关系，标出多边形各杆所代表的矢量，并列出相应的矢量方程；(2)求出构件2上速度为零的点以及加速度为零的点。

四、（12分）在图示铰链四杆机构中，已知各构件的长度25=AB l mm ，55=BC l mm ，40=CD l mm ，50=AD l mm 。

（1）问该机构是否有曲柄，如有，指明哪个构件是曲柄；（2）该机构是否有摇杆，如有，用作图法求出摇杆的摆角范围；（3）以AB 杆为主动件时，该机构有无急回性？用作图法求出其极位夹角θ，并计算行程速度变化系数K ；（4）以AB 杆为主动件，确定机构的m a x α和min γ。

一、是非题，判断下列各题,对的画“√”，错的画“×”（每题2分，共10分） 1、Ⅱ级机构的自由度不能大于2； 2、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。

3、当凸轮机构的压力角过大时，机构易出现自锁现象。

4、国产标准斜齿圆柱齿轮的端面齿顶高等于法面齿顶高； 5、棘轮机构和槽轮机构都是间歇运动机构。

二、单项选择题（每小题2分，共10分）1、在铰链四杆机构中，取（ ）杆作为机架，则可得到双摇杆机构。

A ．最短杆；B ．最短杆的对边；C ．最长杆；D ．连杆 2、下列为空间齿轮机构的是（ ）机构。

A ．圆锥齿轮；B ．人字齿轮；C ．平行轴斜齿圆柱齿轮；D ．直齿圆柱齿轮3、表征蜗杆传动的参数和几何尺寸关系的平面应为（ ）。

A ．轴面；B ．端面；C ．中间平面；D ．法面4、在机构中原动件数目（ ）机构自由度时，该机构具有确定的运动。

A ．小于；B ．等于；C ．大于；D ．大于等于5、 作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是（ ）。

A ．0=v ，0=a ；B ．0≠v ，0=a ；C ．0=v ，0≠a ；D ．0≠v ，0≠a 。

三、填空题（每小题2分，共10分）1、为使凸轮机构结构紧凑，应选择较小的基圆半径，但会导致压力角_______ 。

2、构件是________的单元，而零件是制造的单元。

3、在摆动导杆机构中，导杆摆角 30ψ=，其行程速度变化系数K 的值为_______。

4、在周转轮系中，兼有_______的齿轮称为行星轮。

5、平面定轴轮系传动比的大小等于_______ 。

四、分析简答题（40分）1、（10分）计算图示机构的自由度。

确定机构所含杆组的数目和级别，并判定机构的级别。

机构中的原动件如图所示。

2、（10分）图示铰链四杆机构中，所标数字代表杆长，单位为cm 。

试求： 1）通过计算判断该机构属于铰链四杆机构中的何种类型；2）欲使该机构为曲柄摇杆机构，现调整AB 杆长，试确定出AB 杆长的取值范围。

一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。

(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。

( n )2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。

( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。

( n )4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。

( y )5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。

( y )6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。

( y )7．渐开线直齿圆锥齿轮的标准参数取在大端上。

( y )8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。

( n )9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。

( y )10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。

( y )二、填空题(将正确的答案填在题中横线上方空格处)。

(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。

2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。

3．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。

即假设凸轮静止不动，从动件作作绕凸轮轴线的反向转动(-ω1 方向转动)和沿从动件导路方向的往复移动的复合运动。

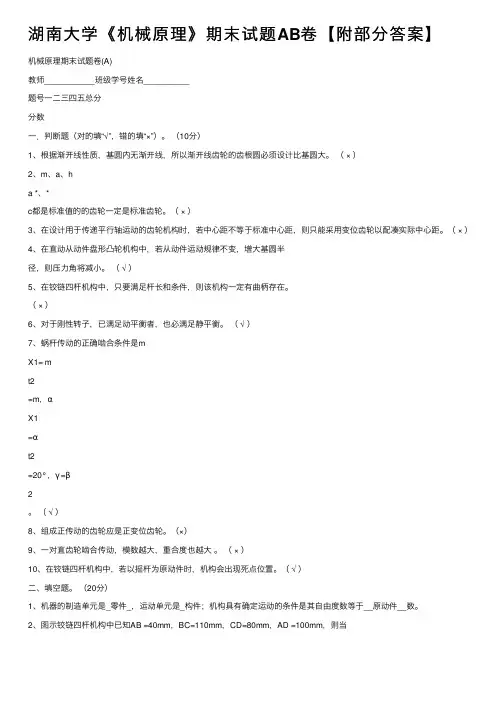

湖南⼤学《机械原理》期末试题AB卷【附部分答案】机械原理期末试题卷(A)教师___________班级学号姓名__________题号⼀⼆三四五总分分数⼀．判断题（对的填“√”，错的填“×”）。

（10分）1、根据渐开线性质，基圆内⽆渐开线，所以渐开线齿轮的齿根圆必须设计⽐基圆⼤。

（ × ）2、m、a、ha *、*c都是标准值的的齿轮⼀定是标准齿轮。

（ × ）3、在设计⽤于传递平⾏轴运动的齿轮机构时，若中⼼距不等于标准中⼼距，则只能采⽤变位齿轮以配凑实际中⼼距。

（ × ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增⼤基圆半径，则压⼒⾓将减⼩。

（ √ ）5、在铰链四杆机构中，只要满⾜杆长和条件，则该机构⼀定有曲柄存在。

（ × ）6、对于刚性转⼦，已满⾜动平衡者，也必满⾜静平衡。

（ √ ）7、蜗杆传动的正确啮合条件是mX1= mt2=m，αX1=αt2=20°，γ=β2。

（ √ ）8、组成正传动的齿轮应是正变位齿轮。

（×）9、⼀对直齿轮啮合传动，模数越⼤，重合度也越⼤。

（ × ）10、在铰链四杆机构中，若以摇杆为原动件时，机构会出现死点位置。

（ √ ）⼆、填空题。

（20分）1、机器的制造单元是_零件_，运动单元是_构件；机构具有确定运动的条件是其⾃由度数等于__原动件__数。

2、图⽰铰链四杆机构中已知AB =40mm，BC=110mm，CD=80mm，AD =100mm，则当AB为机架时是双曲柄机构机构；BC为机架时是曲柄摇杆机构机构；CD为机架时是双摇杆机构机构。

3、平⾯连杆机构当⾏程速⽐系数K_>1_时，机构就具有急回特性。

4、当主动件作等速连续转动，需要从动件作单向间歇转动时，可采⽤槽轮机构、棘轮机构、不完全齿轮机构。

5、周转轮系中，HABi表⽰的意思是转化机构的传动⽐，i AB表⽰的意思是构件A、B 的传动⽐。

《机械原理》试卷参考答案开课单位：机械工程学院，考试形式：闭卷，允许带 计算器、绘图仪器 入场一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”1、(× ) 当机构的自由度数小于机构的原动件数时，机构将具有确定的相对运动。

2、(√ ) 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平面内，分别适当地加一平衡质量，即可达到动平衡。

3、(× ) 在其他参数不变的前提下，槽面摩擦较平面摩擦的摩擦力较大，是因为前者摩擦系数较大。

4、(√) 在移动副中，当驱动力作用线在摩擦锥之内，则发生自锁。

5、(√ ) 对于单自由度的机械系统，若选定等效构件为移动件时，其等效质量是按等效前后动能相等的条件进行计算的。

二、填空题（共10分，每空11、飞轮主要用以调节 周期性 速度波动，若不考虑其他因素，只为了减小飞轮尺寸和重量，应将其安装在 高速 轴上。

2、刚性转子的静平衡就是要使 惯性力 之和为零；而刚性转子的动平衡则要使 惯性力 之和及 惯性力偶矩 之和均为零。

3、三个彼此作平面相对运动的构件共有 3 个瞬心，且必位于 同一直线 上。

4、在机构运动分析的速度多边形中，机架的速度影像是 极点 。

速度影像和加速度影像原理只适用 于 同一构件 。

5、当机械的效率0≤η时，机构则发生 自锁 。

三、（共10分）计算图1所示机构的自由度，并判断机构的运动确定性，如机构中存在复合铰链、局部自由度图1虚约束局部自由度复合铰链复合铰链b)a)四、（共20分）图2所示为铰链四杆机构的机构运动简图，已知连架杆1为主动件，匀速转动，角速度101=ωrad/s ，转向如图示。

各构件长度分别为：AB=30，BC=40，CD=50，AD=60 (单位为：mm)，构件AB 的方位角为60o ，ABE 为等边三角形。

试用图解法求解该运动位置： 1）构件1的速度影像；2）找出该瞬时在连杆2和摇杆3上，与连架杆1上E 2和E 3。

机械原理期末题库（本科类）一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。

2.同一构件上各点的速度多边形必于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。

4.机械系统的等效力学模型是具有，其上作用有的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。

6.平面连杆机构中，同一位置的传动角与压力角之和等于。

7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。

8.为减小凸轮机构的压力角，应该凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。

10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。

11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。

13.三个彼此作平面运动的构件共有个速度瞬心，且位于。

14.铰链四杆机构中传动角γ为，传动效率最大。

15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。

16.偏心轮机构是通过由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率。

18.刚性转子的动平衡的条件是。

19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。

20.具有急回特性的曲杆摇杆机构行程速比系数k 1。

21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。

22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。

23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。

24.差动轮系是机构自由度等于的周转轮系。

25.平面低副具有个约束，个自由度。

26.两构件组成移动副，则它们的瞬心位置在。

27.机械的效率公式为，当机械发生自锁时其效率为。

28.标准直齿轮经过正变位后模数，齿厚。

29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。

机械原理测试题一．判断题（正确的填写“T”，错误的填写“F”）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮根圆必须设计比基圆大。

（ F ）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。

（ T ）3、在平面机构中，一个高副引入二个约束。

（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（ T ）7、在机械运动中，总有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（ T ）8、任何机构的从动件系统的自由度都等于零。

（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（ F ）11、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（ F ）12、在曲柄滑块机构中，只要原动件是滑块，就必然有死点存在。

（ T ）13、两构件之间以点、线接触所组成的平面运动副称为高副，它产生两个约束，而保留一个自由度。

（ F ）14、一对直齿轮啮合传动，模数越大，重合度也越大。

（ F ）15、平面四杆机构有无急回特性取决于极位夹角是否大于零。

（ T ）16、对于刚性转子，已满足动平衡者，也必满足静平衡。

（ T）17、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上度量。

（ T ）18、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永远切于摩擦圆。

（ T ）19、当机构的自由度数大于零，且等于原动件数，则该机构具有确定的相对运动。

（ T ）20、对于单个标准齿轮来说，节圆半径就等于分度圆半径。

（ F ）二、选择题1、为了减小机器运转中周期性速度波动的程度，应在机器中安装（ B ）。

A）调速器； B）飞轮； C）变速装置。

2、重合度εα = 1.6 表示在实际啮合线上有（ C ）长度属于双齿啮合区。

湘潭大学2005年下学期2003级机械设计、制造及其自动化专业《机械设计》考试试卷B（考试时间：120分钟；试卷类型：闭卷。

）共4页的齿轮对Pbl>Pb2时，应对进行齿顶修缘。

3、螺栓、螺柱、螺钉的性能等级分为级，螺母的性能等级分为级，选用时，须注意所用螺母的性能等级与其相配螺栓的性能等级。

4、已知某V带传动所传递的功率P=5.5kw,带速V=8.8m/s,紧边拉力R与松边拉力F2的关系为F I=1.5F2O则其有效圆周力Fe为N,紧边拉力为N,松边拉力为N…5、型号为6200/P5的滚动轴承，其类型是轴承，内径为mm,尺寸系列为系列，公差等级为级。

6、在圆柱形螺旋弹簧中，弹性指数C越大，则弹簧的刚度7、工作中只承受弯矩而不承受转矩的轴叫,只承受转矩不承受弯矩的轴叫，同时承受弯矩和转矩的轴叫三、分析与计算题（共40分）1、（10分）在下图所示的蜗杆---斜齿圆柱齿轮传动装置中，已知输入轴I上的右旋蜗杆1的转动方向如图所示。

今欲使轴II上的两轮的轴向力抵消一部分：（1）确定蜗轮2、斜齿圆柱齿轮3、4的螺旋角方向（3分）；（2）在图上标出轴II、III的转动方向（3分）；（3）在图上标出蜗杆1、蜗轮2和斜齿圆柱齿轮3、4的三个分力的方向（4分）。

2、（15分）图示一支架，用四个地脚螺栓（1, 2, 3, 4）固定。

四个螺栓的相互距离如图所示。

支架上受到与水平面成45。

的作用力Q。

Q力作用点距离螺栓对称中心的水平距离为2a,距支架接合面的铅垂距离为2a,试指出哪个螺栓受力最大，并求出该螺栓所受的最大工作载荷。

3、(15分)通过计算，确定图中所示两轴承中寿命较短的轴承的寿命。

已知轴承型号为30312,其基本额定动载荷Cr=101000N, e=0.35；轴承所受径向载荷：Ri=16000N, R2=600N,圆锥齿轮轴向载荷：Fa=1000N,方向如图所示；轴的转速n=980r/min；轴承径向载荷系数和轴向载荷系数为：当A/RMe时，X=l, Y=0；当A/R>e时, X=0.4, Y=1.8；派生轴向力S=R/(2Y),载荷系数fp=l,温度系数£=1。
