2014年考研湖南大学《805机械原理》考研试题(回忆版)
- 格式:pdf
- 大小:135.88 KB
- 文档页数:1
考研机械原理试卷真题一、选择题(每题2分,共20分)1. 机械原理中,机构的自由度是指:A. 机构的零件数B. 机构的运动副数C. 机构能够实现的独立运动数D. 机构的约束数2. 以下哪个不是平面四杆机构的基本类型?A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 曲柄滑块机构3. 机械系统中,传动比是指:A. 驱动轮与从动轮的转速比B. 驱动轮与从动轮的直径比C. 驱动轮与从动轮的周长比D. 驱动轮与从动轮的力矩比4. 在机械设计中,静平衡是指:A. 零件在静止状态下的平衡B. 零件在运动状态下的平衡C. 零件在受到外力作用时的平衡D. 零件在受到内力作用时的平衡5. 以下哪个是机械传动中常见的传动方式?A. 齿轮传动B. 液压传动C. 磁力传动D. 风力传动6. 机械原理中,运动副的类型不包括:A. 转动副B. 滑动副C. 滚动副D. 振动副7. 机械原理中,平面机构的自由度计算公式是:A. F = 3n - 2p - φB. F = 3n - 2p + φC. F = 2n - p - φD. F = 2n - p + φ8. 以下哪个不是机械原理中常见的运动副?A. 铰链B. 螺旋C. 滑块D. 凸轮9. 机械原理中,平面四杆机构的死点位置是指:A. 曲柄的最低点B. 曲柄的最高点C. 曲柄的平衡位置D. 曲柄的任何位置10. 在机械设计中,动平衡是指:A. 零件在静止状态下的平衡B. 零件在运动状态下的平衡C. 零件在受到外力作用时的平衡D. 零件在受到内力作用时的平衡二、简答题(每题10分,共30分)1. 简述平面四杆机构的基本特性及其应用场景。
2. 描述机械传动比的计算方法及其在机械设计中的重要性。
3. 解释静平衡和动平衡的区别,并举例说明它们在机械设计中的应用。
三、计算题(每题25分,共50分)1. 已知一平面四杆机构,其中AB为曲柄,BC为连杆,CD为摇杆,AD为机架。
当AB的长度为200mm,BC的长度为300mm,CD的长度为400mm,求该机构的最小传动角,并说明其意义。
一、分析简答(24分,每题4分)1、试分析并简述车床加工阶梯轴时,刀架进给凸轮的工作工程对凸轮机构从动件运动规律有何要求,并画出机构工作远离草图。
2、试分析并简述根据给定两连架杆的位置设计四杆机构的过程。
3、根绝机构组成特点,举出两种能扩大从动件工作行程的机构,并画出机构草图。
4、试根据渐开线性质分析并简述渐开线齿轮齿廓的啮合传动能满足齿轮啮合基本定律的理由。
5、试推证渐开线齿轮的法向齿距Pn,基圆齿距Pb的关系:Pn=Pb=Pcosα=πmcosα。
6、试分析机构平衡与转子平衡的差别,简述机构平衡的原理及方法。
二、设计题(11分)1、(7分)机构杆长:lAB=160mm,lBC=260mm,lCD=200mm,lAD=80mm,lDE=65mm,lEF=120mm。
AB杆为主动件。
1)两个四杆巨构类型2)画出输出机构的最小传动角3)是否存在急回特性4)何条件下机构出现死点2、(4分)试利用凸轮机构的特点,在游乐场为儿童设计一种仿骑马奔腾效果的安全自行车,画出草图。
三、计算(40分)1、(8分)自由度计算2、(12分)一对外啮合渐开线直齿圆柱齿轮传动,Z1=17,Z2=118,m=5mm,α=20度,ha*=1,a’=337.5mm,小齿轮报废,大齿轮可用(沿齿厚方向的磨损量为0.75mm),拟修复使用,要求新设计小齿轮的齿顶厚尽量大,试设计这对齿轮,求其齿顶圆、齿根圆直径。
3、(8分)一对渐开线直齿圆柱齿轮传动,Z1=26,i12=5,m=3mm,α=20度,ha*=1,C*=0.25,对这对齿轮进行改造,提高效率,强度不变,压力角不变,传动比不变,改为斜齿轮,要求分度螺旋角<20度,求这对斜齿轮Z1、Z2、m4、(12分)齿轮1每分钟转19转,Z1=90,Z2=60,Z2‘=40,Z3=30,Z3‘=24,Z4=18,Z5=15,Z5‘=30,Z6=105,Z6’=35,Z7=32,求齿轮7的转速大小和方向。
填空题1.由M个构件组成的复合铰链应包括_____个运动副。
【武汉科技大学】2.在平面中,不受约束的构件自由度数等于_____,两构件组成移动副后的相对自由度等于_____。
【武汉理工大学】3.在机构中按给定的已知运动规律运动的构件称为_____;使机构的位置得以确定必须给定的独立广义坐标的数目称为是_____;为了使机构具有确定的运动,应使_____。
【西北工业大学】4.高副低代必须满足的条件是_____。
【青岛大学2010】5.运动链与机构的区别是_____。
【华东理工大学2005】6.根据机构的组成原理,任何机构都可以看成是由_____、_____以及_____所组成。
【重庆大学2004】7.铰链五杆机构是_____级机构【湖南大学2005】8.相对瞬心与绝对瞬心的相同点是_____,不同点是_____;在由N个构件组成的机构中,有_____个相对瞬心,有_____个绝对瞬心。
【西北工业大学】9.速度瞬心是两构件上的瞬时相对速度为_____,瞬时绝对速度_____的重合点。
【山东大学2005】10.下图所示两种情况下,载荷Q及摩擦系数f均相同,则转动件1时所需力矩为M1_____M2。
(填<、=或>)。
【清华大学】11.移动副的自锁条件是_____;转动副的自锁条件是_____;从效率的观点出发,机械的自锁条件是_____。
【哈尔滨工业大学2004】12.下两图所示转子中,S为总质心,图1中的转子具有_____不平衡,图2中的转子具有_____不平衡。
【哈尔滨工业大学2004】13.质径积是指转子的_____与_____的乘积;残余不平衡质径积相同,但质量不同的转子,质量_____的转子的平衡精度高。
【湖南大学2005】14.某机器主轴平均角速度ωm=100rad/s,机器运转的速度不均匀系数δ=0.05,则该机器的最大角度ωmax等于_____rad/s,最小角速度ωmin等于_____rad/s。
湖南大学机械原理考研真题一、选择题1. 机械原理是一门从物体宏观运动入手,通过___________和___________的研究,探讨物体的运动规律、力学性质的学科。
A. 机械设计;力学分析B. 效率计算;动力传递C. 实验验证;数学模型D. 工程应用;技术研究2. 关于虚功原理的描述,下列哪项是正确的?A. 外力对物体所做的虚功等于物体所做的虚功与其动能增量之和。
B. 外力对物体所做的虚功等于物体所做的虚功与其势能增量之和。
C. 内力对物体所做的虚功等于物体所做的虚功与其动能增量之和。
D. 物体对外界所做的虚功等于物体所做的虚功与其势能增量之和。
3. 静摩擦力和动摩擦力之间的关系是:A. 动摩擦力等于静摩擦力的一半。
B. 静摩擦力等于动摩擦力的一半。
C. 静摩擦力与动摩擦力没有固定关系,会根据摩擦材料的不同而变化。
D. 静摩擦力和动摩擦力之间不存在固定的关系。
4. 在机械原理中,动力学分析主要研究的内容是:A. 物体的力学性质和运动规律。
B. 物体的结构和外部环境的关系。
C. 物体的热力学性质和能量转换。
D. 物体的传动装置和精度控制。
5. 弹性变形产生的力学能量主要以什么形式储存?A. 动能B. 势能C. 热能D. 光能二、填空题1. 在力的作用下,物体发生加速度,根据牛顿第二定律,分析物体的运动状态需要考虑________、________和________三个因素。
2. 为了提高齿轮传动的传动效率,通常可以采取________的方式来减小摩擦损失。
3. 互相咬合的齿轮在传动过程中会引起________的问题,为了解决这个问题,可以通过增大齿轮的压力角或者增加________来改善。
4. 用静态平衡条件可以解决一些受力分析问题,但是在动态问题中,还需要考虑物体的________和________的作用。
5. 在摩擦力的作用下,物体发生运动,根据动摩擦力的定义,它与物体的正压力之间有________的关系。
机械原理考研试题及答案题目:机械原理考研试题及答案一、选择题(每题2分,共10分)1. 下列关于机构自由度的计算公式中,正确的是()。
A. F = 3(n-1)B. F = 2nC. F = 3n - 2pD. F = n - p答案:C2. 在平面四杆机构中,若两连架杆长度相等,则该机构为()。
A. 双曲柄机构B. 曲柄摇杆机构C. 双摇杆机构D. 无法确定答案:A3. 齿轮的节圆是指()。
A. 齿轮上两个相邻齿廓的切线所形成的圆B. 齿轮上任意两个齿廓的公切线所形成的圆C. 齿轮分度圆与齿距圆之间的圆D. 齿轮上用于确定齿距的基准圆答案:D4. 机械系统动态静不平衡力是由于()。
A. 质量不均匀分布B. 齿轮啮合误差C. 轴承摩擦D. 轴弯曲答案:A5. 在凸轮机构中,推杆的位移规律取决于()。
A. 凸轮的轮廓曲线B. 凸轮的转速C. 推杆的质量D. 凸轮的材料答案:A二、填空题(每题2分,共10分)6. 机械效率是指_________与_________的比值。
答案:有用功;总功7. 齿轮的模数m=_________,其中d为分度圆直径,p为齿距。
答案:m = d / p8. 机械运动的基本形式包括_________、_________和平移。
答案:旋转;摆动9. 机械系统的速度波动可以通过_________来实现。
答案:飞轮10. 机械系统的等效力矩是指系统中所有力矩的_________。
答案:矢量和三、简答题(每题10分,共20分)11. 简述机械系统设计中的强度计算的重要性。
答案:机械系统设计中的强度计算对于确保机械系统在使用过程中的安全性、可靠性和经济性至关重要。
强度计算可以预测机械零件在工作载荷下是否会发生破坏,从而避免因零件失效导致的事故和损失。
此外,合理的强度计算还能优化材料使用,减少不必要的成本开支,提高机械系统的整体性能。
12. 描述凸轮机构的工作原理及其在机械中的应用。
机械原理考研试题汇编及答案一、单项选择题(每题2分,共10分)1. 在平面机构中,若机构的自由度W大于0,则该机构()。
A. 确定运动B. 无确定运动C. 有确定运动D. 无法确定答案:C2. 机械系统中,用于将旋转运动转换为直线运动的机构是()。
A. 齿轮B. 凸轮C. 滑块D. 带传动答案:B3. 以下不属于齿轮失效形式的是()。
A. 磨损B. 塑性变形C. 疲劳点蚀D. 腐蚀答案:D4. 机械振动中,当阻尼系数增加时,系统的振动()。
A. 增强B. 减弱C. 不变D. 先增强后减弱答案:B5. 在机械设计中,为了提高机构的传动精度,通常采用()。
A. 增加传动比B. 减少传动比C. 增加摩擦D. 减少摩擦答案:D二、简答题(每题5分,共20分)1. 简述机械原理中机构自由度的概念及其计算公式。
答案:机构自由度是指在运动空间中,机构的独立运动参数的个数。
计算公式为 W = 3(n - 1) - 2p,其中 W 是自由度,n 是机构中活动件的数目,p 是低副的约束数。
2. 描述凸轮机构的工作原理及其优缺点。
答案:凸轮机构由凸轮、从动件和机架组成。
工作原理是凸轮的轮廓与从动件接触,通过凸轮的旋转带动从动件做往复直线运动或摆动。
优点包括结构简单、紧凑,能够实现复杂的运动规律。
缺点是容易磨损,且载荷和速度变化较大时,从动件的加速度较大,可能导致冲击。
3. 什么是齿轮的接触疲劳强度和弯曲疲劳强度?它们在齿轮设计中有何意义?答案:接触疲劳强度是指齿轮在重复接触应力作用下,不发生表面疲劳点蚀的最大应力。
弯曲疲劳强度是指齿轮在重复弯曲应力作用下,不发生断齿的最大应力。
在齿轮设计中,这两个强度指标是确保齿轮在长期使用过程中不发生失效的关键参数。
4. 机械系统的动力学分析通常包括哪些内容?答案:机械系统的动力学分析通常包括:确定系统的惯性参数,如质量、转动惯量;分析系统的动力学方程,包括牛顿第二定律、达朗贝尔原理等;计算系统的动态响应,如振动频率、振幅、阻尼比等;以及分析系统的稳定性和过渡过程。

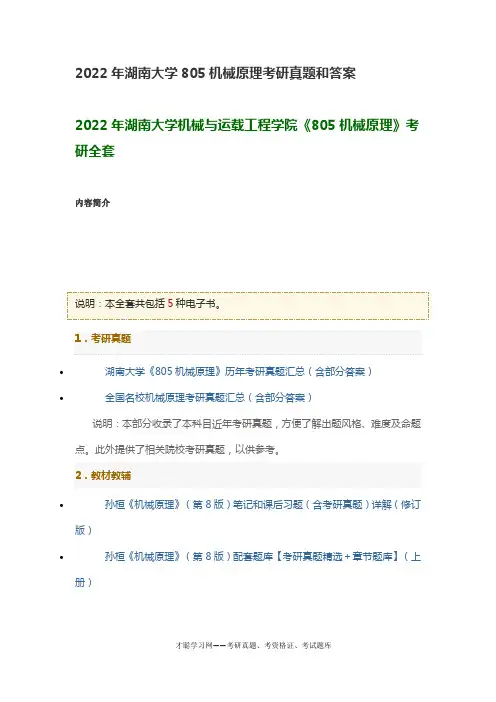

2022年湖南大学805机械原理考研真题和答案
2022年湖南大学机械与运载工程学院《805机械原理》考研全套
内容简介
•湖南大学《805机械原理》历年考研真题汇总(含部分答案)
•全国名校机械原理考研真题汇总(含部分答案)
说明:本部分收录了本科目近年考研真题,方便了解出题风格、难度及命题点。
此外提供了相关院校考研真题,以供参考。
2.教材教辅
•孙桓《机械原理》(第8版)笔记和课后习题(含考研真题)详解(修订版)
•孙桓《机械原理》(第8版)配套题库【考研真题精选+章节题库】(上册)
•孙桓《机械原理》(第8版)配套题库【考研真题精选+章节题库】(下册)
说明:以上为本科目参考教材配套的辅导资料。
•
试看部分内容
第1
章绪论
1.1 复习笔记
本章作为《机械原理》的开篇章节,简单介绍了本书的研究对象及内容、学习目的和学科的发展现状。
本章无重难点知识,只需了解即可。
研究对象及内容(见表1-1-1)
表1-1-1 研究对象及内容
1.2 课后习题详解
本章无课后习题。
1.3 名校考研真题详解
本章内容只是对整个课程的一个总体介绍,没有涉及到本章内容的考研试题,读者简单了解即可。
2014年考研湖南大学805机械原理真题(回忆版)
一、客观题共10题(顺序可能不太对)
1.平底推杆盘形凸轮机构中,凸轮与推杆的瞬心位置
2.将曲柄摇杆机构中连架杆与连杆相连的运动服扩大将得到什么机构?①正弦机构②偏心轮机构(③
④忘了)
3.棘轮机构中,常用?来阻止棘轮反转①止动爪②锁止弧(③④忘了)
4.某一对齿廓曲线的齿轮传动比取决于?①齿轮接触点公法线与齿轮回转中心连线的交点②两轮齿数(③④忘了)
5.滚子推杆盘形凸轮机构为了减小压力角可采取的办法①增大滚子半径②减小滚子半径③增大基圆半径④减小基圆半径
8.蜗轮蜗杆机构中,当蜗杆导程角小于当量摩擦角时的特点①实现较大传动比②实现较小传动比③反行程具有自锁性(④忘了)
9.机械中安装飞轮的目的是?①减小速度波动(②③④忘了)
10.发动机曲轴的平衡计算需做什么平衡?①静平衡②静平衡和动平衡③动平衡
主观题,
二、自由度计算,常规题
三、机械结构力分析,图示机构,虚线圆为摩擦圆,ψ是摩擦角,凸轮运动方向如图①画出从动推杆对凸轮的总反力R1②画出机架对凸轮的总反力R2
四、凸轮偏置直动滚子推杆盘形凸轮机构,凸轮顺时针旋转,试用反转法原理,当凸轮转过40°时画出①从动推杆的位置②从动推杆的位移s③此机构的压力角α
五、机械运动分析将图按1:1复制到答题纸上,曲柄滑块机构,曲柄角速度w=10rad/s。
图示位置时①画出瞬心P13②求滑块3的速度V3,所需长度直接在图中量取③已知滑块的质量m=0.2Kg,忽略其他构件的质量和转动惯量,以曲柄1为等效构件,求等效转动惯量Je。
六、轮系传动比计算如图轮系已知齿数z1,z2,z3,z4,z1',z2'(数值不记得了)①分析此轮系都有什么轮系构成②计算各构成轮系的传动比③计算传动比i1H
七、齿轮齿轮齿条传动,已知齿轮模数m=5,齿数z=20,压力角α=20°,变为系数x=-0.2①按1:1在答题纸中画出齿轮分度圆、基圆②画出齿条分度线③画出啮合线
八、平面机构摆动倒杆机构如图①画出导杆的的极限位置②画出极位夹角θ③图示位置机构的传动角γ。
