下载文档原格式
化金常见异常及改善常见问题的原因及处理方案1．漏镀产生原因及解决方案A、镍缸方面①．镍缸拖缸效果差，未能很好激发其活性：重新拖缸，拖缸时镍缸温度提升至82-85℃之间或负载加大或时间延长则可解决。
②．镍缸温度低于75℃或PH值低于4.0：检查温度和PH值，使其不脱离控制范围。
③．镍缸D剂含量过高：正确使用D剂，停产1天以上则额外补加1ml/L，平时按正常比例补加。
④．镍缸打气过强：适当调整其打气流量。
⑤．镍缸空载时间过长或负载不够：保证生产连续性，负载不足加挂拖缸板共镀。
⑥．镍缸加热管漏电：将漏电加热管换掉；B、活化方面①．活化Pd2+浓度低：添加钯水提高Pd2+浓度；②．活化温度太低（低於20℃）：加强检测频率，留意温控效果。
③．活化CU2+高，已到后期：更换新活化。
④．活化处理时间过短：正确掌握活化处理时间。
C、板子方面①．线路图形设计不合理，存在电位差，生产时产生化学电池效应出现漏镀：前处理磨板时仅磨板不过微蚀，适当延长活化时间并提高镍缸的活性。
②．阻焊油塞孔未塞满填平，生产中水洗不足，造成药水污染铜面：加大水洗流量。
③．板面铜层显影不净或毒钯处理时遭硫化物污染：检查前工序，毒钯处理应当在蚀刻后退锡前进行，生产此种板需加强磨刷和水平微蚀。
④．板面铜层退锡不净：重新剥锡至铜面干净。
⑤．挠性板溢胶：检查压合工序，控制压合品质。
D、其他方面①．板子活化后在空气中裸露太久钯钝化：防止板子裸露空气中，天车故障及时将板移入对应水洗槽。
②．活化后酸洗或水洗太久，促使钯剥离或铜面遭氧化：活化后酸洗和水洗总时间保持在3分钟以内。
③．新配后浸酸温度太高使钯剥离：新配后浸需将温度下降到30℃以下才可生产。
2．渗镀产生原因及预防改善对策A、活化时间过长或活化水洗不足：致使镀镍时出现长胖现象，严重的则表现为跨镀。
预防及改善：①．活化时间控制在工艺范围内。
②．加大活化后水洗流量，并且活化后水洗每班更新一次。
若中途停纯水则需停止生产，待有纯水后再生产。
如何改善化学镀镍的耐腐蚀性能化学镀技术能广为应用的原因之一是镀层具有优越的耐蚀性能，它是阴极性镀层，所以镀层厚度及完整性是保护基材效果好坏的关键，否则反而加快基材的腐蚀，这点必须充分予以重视。
Ni-P镀层耐蚀性能与磷量密切相关，高磷镀层耐蚀性能优越源于它的非晶态结构。
非晶态与晶态的本质区别在它们的原子排列是否周期性，由于固体化学键的作用从短程看二者都是有序的，非晶的特性是不存在长程有序，无平移周期性。
这种原子排列的长程无序，使非常均匀的Ni-P固溶体组织中不存在晶界、位错、孪晶或其他缺陷。
另外，非晶态镀层表面钝化膜性质也因为基体的特征，其组织也是高度均匀的非晶结构，无位错、层错等缺陷，韧性也好，不容易发生机械损伤。
与晶态合金对比，非晶态合金钝化膜形成速度快，破损后能立即修复而具有良好的保护性。
研究发现Ni-P合金在酸性介质中形成的钝化膜是磷化物膜，其保护能力比纯镍钝化膜强。
例如，Ni-P合金在稀盐酸中腐蚀，磷量低是磷促进镍的活性溶解。
小于8%P的镀层表面有黑灰色的腐蚀产物，用俄歇电子谱仪测定表面一定深度处发现Ni、P及O三种元素，光电子能谱仪进一步证实它是镍的磷酸盐膜。
但大于8%P的高磷镀层腐蚀后表面呈灰白色，一般尚能保持光洁，俄歇电子谱仪观测到约10Å深处有Ni、O，是氧化镍层，依次在20Å处是Ni、P及O共存，是磷酸盐层，内层则为富P的Ni、P层，P量约占20(重量)%，大体对应Ni2P。
含P≥8%的非晶态Ni-P镀层在HCl、FeCl3等介质中腐蚀后X射线从产物中检查出Ni2P。
光电子能谱定量分析发现腐蚀前Ni/P=3.4，腐蚀后Ni/P=1.2，即有磷在表面富集现象。
腐蚀过程的热效应也会使亚稳的非晶态结构晶化，形成Ni2P或NixPy。
Ni-8%P镀层在H2SO4中腐蚀后光电子能谱除了发现NixPy峰外，还发现PO43-。
非晶态Ni-P层表面形成的磷化物膜阻挡了腐蚀继续进行而提高了它的耐蚀性，但这层磷化物膜易被氧化性酸如HNO3溶解，所以Ni-P层不耐氧化性介质的腐蚀。
常见问题的原因及处理方案1．漏镀产生原因及解决方案A、镍缸方面①．镍缸拖缸效果差，未能很好激发其活性：重新拖缸，拖缸时镍缸温度提升至82-85℃之间或负载加大或时间延长则可解决。
②．镍缸温度低于75℃或PH值低于4.0：检查温度和PH值，使其不脱离控制范围。
③．镍缸D剂含量过高：正确使用D剂，停产1天以上则额外补加1ml/L，平时按正常比例补加。
④．镍缸打气过强：适当调整其打气流量。
⑤．镍缸空载时间过长或负载不够：保证生产连续性，负载不足加挂拖缸板共镀。
⑥．镍缸加热管漏电：将漏电加热管换掉；B、活化方面①．活化Pd2+浓度低：添加钯水提高Pd2+浓度；②．活化温度太低（低於20℃）：加强检测频率，留意温控效果。
③．活化CU2+高，已到后期：更换新活化。
④．活化处理时间过短：正确掌握活化处理时间。
C、板子方面①．线路图形设计不合理，存在电位差，生产时产生化学电池效应出现漏镀：前处理磨板时仅磨板不过微蚀，适当延长活化时间并提高镍缸的活性。
②．阻焊油塞孔未塞满填平，生产中水洗不足，造成药水污染铜面：加大水洗流量。
③．板面铜层显影不净或毒钯处理时遭硫化物污染：检查前工序，毒钯处理应当在蚀刻后退锡前进行，生产此种板需加强磨刷和水平微蚀。
④．板面铜层退锡不净：重新剥锡至铜面干净。
⑤．挠性板溢胶：检查压合工序，控制压合品质。
D、其他方面①．板子活化后在空气中裸露太久钯钝化：防止板子裸露空气中，天车故障及时将板移入对应水洗槽。
②．活化后酸洗或水洗太久，促使钯剥离或铜面遭氧化：活化后酸洗和水洗总时间保持在3分钟以内。
③．新配后浸酸温度太高使钯剥离：新配后浸需将温度下降到30℃以下才可生产。
2．渗镀产生原因及预防改善对策A、活化时间过长或活化水洗不足：致使镀镍时出现长胖现象，严重的则表现为跨镀。
预防及改善：①．活化时间控制在工艺范围内。
②．加大活化后水洗流量，并且活化后水洗每班更新一次。
若中途停纯水则需停止生产，待有纯水后再生产。
化学镀镍层的外观及镀层成分的分析方法化学镀镍层的外观及镀层成分的分析方法镀态下的主要表面的外观可为光亮、半光亮或无光泽。
除另有规定，当用目视检查时，表面应均匀，不应有麻点、裂纹、起泡、分层或结瘤等缺陷。
若用户规定了化学镀镍磷合金镀层的化学成分，应逐项分析，并提供其化学成分的数据。
其测定方法如下：（1）试样的制备在遮盖了一面的铝箔上沉积20～50um厚的镀层，除去遮盖层后将其浸入10%的氢氧化钠溶液中溶解，除净铝箔，可获分析用镀层试样。
另一种制备的方法是：在清洁的不锈钢片上沉积20～50um厚镀层，由于镀层与不锈钢表面结合强度较差，可剥取片状镀层试样。
（2）镍含量的测定（丁二酮肟重量法）原理将试样溶解于硝酸中，加入柠檬酸与存在的铁络合，中和，并用丁二酮肟使镍生成沉淀，然后过滤、干燥、称重。
试剂①（1：1）硝酸溶液；②丁二酮肟1%异丙醇或甲醇溶液；③柠檬酸；④（1：1）按水，密度大约为0.88g/mL的浓按水，用等体操作的蒸馏水稀释。
设备砂芯玻璃坩埚。
烘箱，能够保持温度为110±2℃。
方法步骤称取大约0.1g试样，精确至0.0001g，移至400mL的烧杯中。
将试样溶于20mL硝酸溶液，加热溶液至沸腾使二氧化氮挥发，冷却至室温，用水稀释至150mL，加入1g柠檬酸，再加氨水调整溶液PH值至8～9。
将溶液加热至60～70℃，并且在搅拌下加入30mL丁二酮肟溶液，混合后在60～70℃保温1h干燥，在干燥中冷却至室温；称量精确至0.001g。
结果表示镍含量按下列公式计算，以质量百分数表示Ni%=20.32(m2-m1)/m式中m——试样质量（g）m1——坩埙的质量（g）m2——坩埚和沉淀的质量（g）。
（3）磷含量的测定（分光光度法）原理将试样溶于硝酸中，用高锰酸钾氧化磷，并用亚硝酸钠溶解二氧化锰沉淀，再与钼酸铵或钒酸铵反应呈蓝色，在波长大约为420nm对该显色的络合物进行吸光度测量。
试剂①硝酸溶液，40%（V/V），将2份体积硝酸与3份体积的水混合而成；②亚硝酸溶液NaNO220g/L③高锰酸钾溶液KmnO47.6g/L④钼酸盐—钒酸盐溶液在热水中分别溶解20g钼酸铵和1g钒酸铵，将两种溶液混合，加入200mL硝酸（密度大约1.42g/mL）并用水稀释至1000mL，混合均匀。
化学镍金常见缺陷分析：1漏镀1.1.1 主要原因：体系活性（镍缸及钯缸）相对不足,铅锡等铜面污染。
1.1.2问题分析：漏镀的原因在于镍缸活性不满足该Pad位反应势能,导致沉镍化学反应中途停止，或者根本没有沉积金属镍漏镀的特点是：如果一个Pad位漏镀与其相连的所有Pad位都漏镀;出现漏镀问题，首先须区分是否由于污染板面所致。
若是，将该板进行水平微蚀或采用磨板方式除去污染。
影响体系活性的最主要原因是镍缸稳定剂的浓度，但由于难以操作控制，一般不采用降低稳定剂浓度解决该问题。
影响体系活性的主要原因镍缸温度，升高温度一定有利于漏镀的改善。
如果不考虑对部分环境以及内部稳定性，无限度的升高镍缸温度，应该能解决漏镀问题。
影响体系活性的次要因素是活化浓度，温度和时间。
延长活化的时间或提高活化浓度和温度，一定有利于漏镀的改善。
由于活化的温度和浓度太高会影响钯缸的稳定性，而且会影响其他制板的生产，所以，在这些次要因素中，延长时间是首选改善措施。
镍缸的PH值、次磷酸钠以及镍缸负载都会影响镍缸活性，但其影响程度较小，而且过程缓慢，所以不宜作为解决漏镀的主要方法。
1.2 渗镀1.2.1 主要原因体系活性太高，外界污染或前工序残渣；1.2.2问题分析渗镀的主要成因在于镍缸活性过高,导致选择性太差，不但使铜面发生化学沉积，同时其他区域（如基材、绿油侧边等）也发生化学沉积，造成不该出现沉积的地方沉积化学镍金。
出现渗镀问题，首先须区分是否由外界污染或残渣（如铜、绿油等）所致。
若是，将该板进行水平微蚀或其他的方法去除。
升高稳定剂浓度是改善体系活性太高的最直接的方法，但是，用漏镀问题改善一样，因难以操作控制而不宜采用。
降低镍缸温度是改善渗镀的最有效的方法，理论上无限度的降低温度，可以彻底解决渗镀问题。
降低钯缸温度和浓度，以及减少钯缸处理时间，可以降低体系活性，有效地改善渗镀的问题。
镍缸的PH值，次磷酸钠以及镍缸负载，降低其控制范围有利于渗镀的改善，但因其影响较小而且过程缓慢，不宜作为改善渗镀问题的主要方法。
化学镍金之镍腐蚀标准及改善在化学沉镍金表面处理工艺中，镍层作为金层和铜层之间的过渡层，起到阻挡铜和金相互扩散的作用，同时还起到焊接基底层的作用。
而镍腐蚀是化学沉镍金工艺一直以来面临的一个品质问题，镍腐蚀的存在会导致PCB的可焊性下降，造成焊点强度变差，甚至掉元器件等情况，降低了PCBA 产品的可靠性。
对于化学镍金工艺来说，其本质是一个置换反应，由于置换反应获得的金层为疏松多孔结构，且金原子体积大，在浸金反应后期，虽然金层厚度不再增加，但金原子间隙下的镍层仍然可以继续被置换。
镍过度置换产生的镍离子往往积累在金层下面，被氧化后就生成黑色氧化物，这也就是所谓的黑盘（镍腐蚀）。
镍氧化物浸润能力很差，因而黑盘对镍金层的可焊性会产生致命影响。

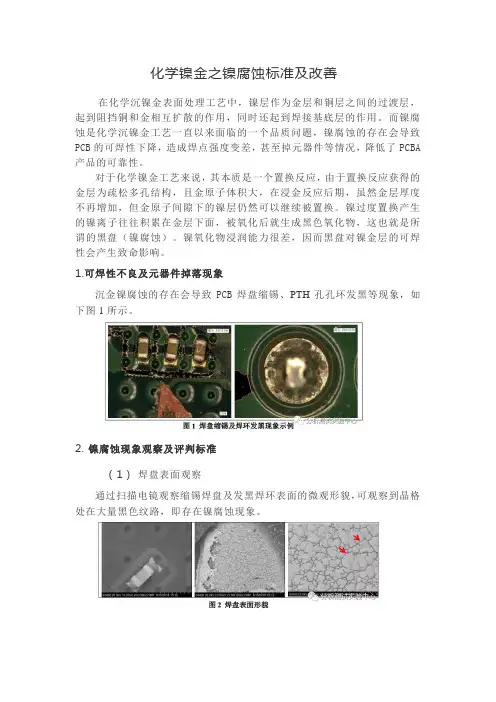

1.可焊性不良及元器件掉落现象沉金镍腐蚀的存在会导致PCB焊盘缩锡、PTH孔孔环发黑等现象，如下图1所示。
2.镍腐蚀现象观察及评判标准（1）焊盘表面观察通过扫描电镜观察缩锡焊盘及发黑焊环表面的微观形貌，可观察到晶格处在大量黑色纹路，即存在镍腐蚀现象。
（2）剥金后镍层水平观察采用无氰剥金药水将焊盘表面的金层剥离掉，观察剥金后的镍层表面形貌，可以观察到镍层表面存在大量黑点和裂纹，即为镍腐蚀。
（3）垂直切片镍层截面观察观察镍层截面处的形貌，可以观察到连续的镍腐蚀，进一步确认该可焊性不良板存在镍腐蚀现象。
镍腐蚀标准：(1)连续性的镍腐蚀不接受；(2)镍腐蚀深度≤1/3镍厚可接受；(3)局部单点接受判定：深度≤40%镍厚且10μm范围内点数≤2。
可知图4中的镍腐蚀不可接受。
（4）镍腐蚀对IMC的影响镍腐蚀处IMC生长不连续，导致可焊性不良，如图5所示。
3.可焊性验证为验证焊盘可焊性不良的根本原因，现对酸洗前后的PCB焊盘进行可焊性验证，结果如图6所示。
PCB裸板直接浸锡存在上锡不良的现象；经稀盐酸清洗后，上锡饱满。
稀盐酸清洗可以有效去除因镍腐蚀导致的镍面氧化层，改善了镍层的焊接性能，因此，经稀盐酸清洗后，PCB可焊性良好。
化学镀镍配方成分分析，镀镍原理及工艺技术导读：本文详细介绍了化学镍的研究背景，分类，原理及工艺等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。
禾川化学引进国外配方破译技术，专业从事化学镍成分分析、配方还原、研发外包服务，为化学镍相关企业提供一整套配方技术解决方案。
一、背景化学镀镍也叫做无电解镀镍，是在含有特定金属盐和还原剂的溶液中进行自催化反应，析出金属并在基材表面沉积形成表面金属镀层的一种优良的成膜技术。
化学镀镍工艺简便，成本低廉，镀层厚度均匀，可大面积涂覆，镀层可焊姓良好，若配合适当的前处理工艺，可以在高强铝合金和超细晶铝合金等材料上获得性能良好的镀层，因此在表面工程和精细加工领域得到了广泛应用。
禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。
有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二、化学镀工艺化学镀工艺流程为：试样打磨-清洗-封孔-布轮抛光-化学除油-水洗-硝酸除锈-水洗-活化-化学镀-水洗-钝化-水洗-热水封闭-吹干。
图1 化学镀的工艺流程图三、化学镀镍分类化学镀镍的分类方法种类多种多样，采用不同的分类规则就有不同的分类法。
四、化学镀镍原理目前以次亚磷酸盐为还原剂的化学镀镍的自催化沉积反应，已经提出的理论有羟基-镍离子配位理论、氢化物理论、电化学理论和原子氢态理论等，其中以原子氢态理论得到最为广泛的认同。
该理论认为还原镍的物质实质上就是原子氢。
在以次亚磷酸盐为还原剂还原Ni2+时，可以以下式子表示其总反应：3NaH2PO2+3H2O+NiSO4→3NaH2PO3+H2SO4+2H2+Ni（1）也可表达为：Ni2++H2PO2-+H2O→H2PO3-+2H++Ni（2）其过程可分为以下四步：首先，加热化学沉积镍-磷合金镀液，此时镀液并未马上反应，而是金属首先进行催化，H2PO2-在水溶液中发生脱氧生成了H2PO3-，同时释放出原子态活性氢。

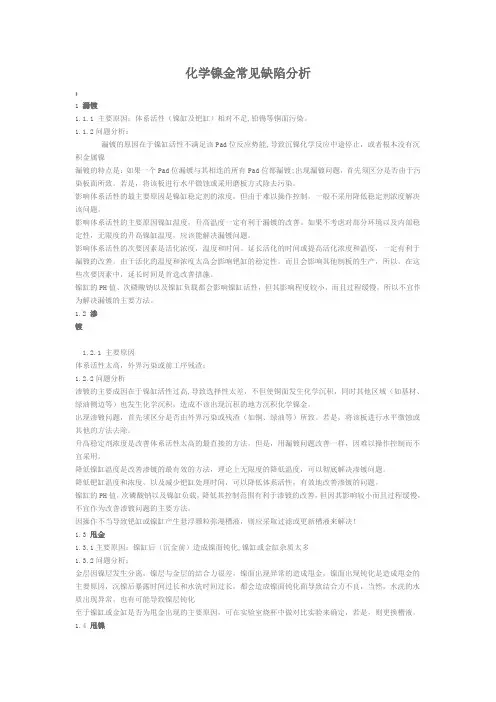

化学镍金常见缺陷分析
：
1漏镀
1.1.1 主要原因：体系活性（镍缸及钯缸）相对不足,铅锡等铜面污染。
漏镀的原因在于镍缸活性不满足该Pad位反应势能,导致沉镍化学反应中途停止，或者根本没有沉积金属镍
漏镀的特点是：如果一个Pad位漏镀与其相连的所有Pad位都漏镀;出现漏镀问题，首先须区分是否由于污染板面所致。
若是，将该板进行水平微蚀或采用磨板方式除去污染。
影响体系活性的最主要原因是镍缸稳定剂的浓度，但由于难以操作控制，一般不采用降低稳定剂浓度解决该问题。
影响体系活性的主要原因镍缸温度，升高温度一定有利于漏镀的改善。
如果不考虑对部分环境以及内部稳定性，无限度的升高镍缸温度，应该能解决漏镀问题。
影响体系活性的次要因素是活化浓度，温度和时间。
延长活化的时间或提高活化浓度和温度，一定有利于漏镀的改善。
由于活化的温度和浓度太高会影响钯缸的稳定性，而且会影响其他制板的生产，所以，在这些次要因素中，延长时间是首选改善措施。
镍缸的PH值、次磷酸钠以及镍缸负载都会影响镍缸活性，但其影响程度较小，而且过程缓慢，所以不宜作为解决漏镀的主要方法。
1.2 渗
镀
1.2.1 主要原因
体系活性太高，外界污染或前工序残渣；
渗镀的主要成因在于镍缸活性过高,导致选择性太差，不但使铜面发生化学沉积，同时其他区域（如基材、绿油侧边等）也发生化学沉积，造成不该出现沉积的地方沉积化学镍金。
出现渗镀问题，首先须区分是否由外界污染或残渣（如铜、绿油等）所致。
若是，将该板进行水平微蚀或其他的方法去除。
升高稳定剂浓度是改善体系活性太高的最直接的方法，但是，用漏镀问题改善一样，因难以操作控制而不宜采用。
降低镍缸温度是改善渗镀的最有效的方法，理论上无限度的降低温度，可以彻底解决渗镀问题。
降低钯缸温度和浓度，以及减少钯缸处理时间，可以降低体系活性，有效地改善渗镀的问题。
镍缸的PH值，次磷酸钠以及镍缸负载，降低其控制范围有利于渗镀的改善，但因其影响较小而且过程缓慢，不宜作为改善渗镀问题的主要方法。
因操作不当导致钯缸或镍缸产生悬浮颗粒弥漫槽液，则应采取过滤或更新槽液来解决！
1.3 甩金
,镍缸或金缸杂质太多
金层因镍层发生分离，镍层与金层的结合力很差，镍面出现异常的造成甩金，镍面出现钝化是造成甩金的主要原因，沉镍后暴露时间过长和水洗时间过长，都会造成镍面钝化面导致结合力不良，当然，水洗的水质出现异常，也有可能导致镍层钝化
至于镍缸或金缸是否为甩金出现的主要原因，可在实验室烧杯中做对比实验来确定，若是，则更换槽液。
1.4甩镍
1.4.1 主要原因：铜面不洁或活化钯层表面钝化，镍缸中加速剂失衡。
1.4.2 问题分析：
镍缸以前制程不良或不能除去铜面杂物（包括绿油残渣）,镍层与铜面结合力就会受到影响，从而就导致甩镍。
出现甩镍问题，首先须检查做过程中板面状况，区分铜面杂物还是活化后钯层表面钝化，若是后者，则追踪是否活化后空气中太长还是水洗时间太长。
如果铜面杂物引起甩镍，则检查前处理水平微蚀是否正常，同时须检查前处理之前铜面是否正常，另外，前处理中硫脲药液残留铜面，轻则出现沉镍金色粗糙，重则甩镍。
镍缸中加速剂（如Na2S2O3）太多则会导致镍沉积松散，造成镍层剥落，此时多伴镍面哑色出现（失去光泽），出现这种情况，用拖缸板（镍板）消耗掉多余加速剂，即可重新进行生产。
1.5 非导通孔上金
1.5.1 主要原因：直接电镀或化学沉铜残留的钯太多，或镍缸活性太高
1.6 金面粗糙
，铜面不洁，镍缸药水失衡
1.6.2 问题分析:
电镀产生的铜面粗糙，只能在电镀通过调整光剂或电流密度来改善，至于沉金线，水平微蚀也不能明显改变其粗糙程度；
对于铜面不洁则考虑用磨板或水平微蚀的方式加以改善，可以做到解决铜面不洁造成的金面粗糙。
镍缸药水失衡也会导致沉积松散或粗糙，影响沉积粗糙的主要原因是加速剂太高或稳定剂太少，至于改善对策，则可在实验烧杯加入稳定剂，按1m/L，2ml/L，3m/L做对比实验。
这时就会发现镍面逐渐变得光亮，找出适当的比例将稳定剂加入镍缸即可试板和重新生产。
需要注意的是，药水往往是加药过程中出现偏差，中要纠正错误偏差，调整稳定剂并不是一危险操作：
1.7角位平镀﹝启镀不良﹞
镍缸温度局部过高
镍缸稳定剂浓度过高,加速剂量不够
1.7.2 问题分析:
角位平镀是指化学沉镍过程中,出现Pad的角位不沉积镍的现象，它通常具有方向性的特征，例如圆型Pad则出现同一方向的月芽形不上镍，方型Pad则出现一边完好,对边严重不上镍,两个侧边逐渐变差。
对于镍缸循环局部过快，往往是镍缸药液循环设计不合理或出水管变形造成，它特点是镍缸某个角落固定出现该问题，当然，不合理的打气冲击板面出会导致该问题的出现。
对于镍缸温度局部过热，往往出现在副溢流的镍缸设计，当水位不足的时候，副缸温度往往比主缸高出5℃以上，溢流的热水流量在偏小的同时，往往只扩散在主缸的顶层，造成生产板顶部出现角位平镀的现象。
对于镍缸稳定剂浓度过高，只要不是来料（供应药水）出现太大的质量问题，通过补加适量的加速剂或拖缸，均能解决该问题的出现。
1.8金面颜色不良
，金层厚度严重不足，金缸使用寿命太长或水洗不净。
1.8.2 问题分析
金面颜色不良主要有两种形式，一种是由于金缸稳定剂（络合剂）太多或金层厚度严重不足而形式的金面颜色发白，另一种是由于金缸使用寿命太长或水洗不净造成金面氧化。
当金缸稳定剂补充过多时，往往会出现金面发白而金厚正常的现象，此状况多发生在新开缸初期。
遇到这种情况，只要不拘于化验分析的控制范围，几次补药，颜色就会逐渐转为金黄色。
当然，将金缸温度升高，也会一定程度的改善金面颜色。
对于金层厚度严重不是导致的颜色发白，主要是金缸温度低于下限太多或金盐浓度严重不足，使金层不能将镍的颜色完全覆盖，以至出现白色
对于沉金缸后的水洗过程，残留药水会对金面造成污染，尤其是回收缸，浸洗时间控制在半分钟左右为佳，金面污染的制板，当经过干燥后，金面就会出现棕色的斑痕，用酸洗或普通橡皮擦少除去。
当金缸使用寿命太长，槽液积聚的杂质就会越来越多，金面棕色斑痕就容易出现，所以沉金后水洗一定严重控制，尤其是回收缸药水浓度不能太高。
1.9渗漏镀(这是指渗镀和漏镀在同一块板上同时出现)
1.9.1 问题分析：
渗镀和漏是沉镍金工序最常见问题，首先区分是否外界污染或残留渣（包括残铜）导致问题出现，若是，则采用磨板或水中微蚀的方式去除。
对于漏镀和渗镀在同一块板上同时出现，这说明体态活性不能满足该制板的需求，升高活性，会加剧渗镀的出现，而降低活性则又会导致漏镀的加剧，所以改善对策出现从渗镀、漏镀的特性调整钯缸和镍缸。
首先漏镀的成因在于镍缸选择性太强，导致活性效果不佳的Pad位沉镍化学反应中途停止或镍根本不能沉积，所以唯一能做的就是大幅度提高活化效果（不考虑调节加速剂和稳定剂浓度）缩小Pad位间活化效果差异，方能调整镍缸的空间。
渗镀的成因在于镍缸的选择性太差，降低镍缸的温度可解决该问题出现，一般来讲，将活化时间延长一倍，适应时可以考虑升高活化缸温度（最好不要超过30℃）Pd2+浓度也可以考虑升高10-20PPM，同时将镍缸温度降低到适当值则可解决漏镀和渗镀同时出现的问题。
解决渗镀和漏镀的方法表面看起来好像很矛盾，其实从化学反应原理去看待，则不难理解。
首先，拉的两个问题同时存在，说明单从镍缸入手根本没有调整的空间，其次，活化缸是Pd2+和Cu的置换反应，其反应初期各Pad位有Pd的沉积，随着Pd层的加厚，化学反应速度逐渐减慢，沉钯快的Pad位（Pd较厚）反应趋于停止，而沉钯快的Pad位仍然继续沉积，因而就缩小了各Pad间的活化效果的差异，为解决该矛盾的问题提供调整空间。
化学Ni/Au 问题与对策。
