化学镍金制程分析

1.概述化学镍金又叫沉镍金,业界常称为无电镍金(Elestrolss Nickel ImnersionGold又称为沉镍浸金。

PCB化学镍金是指在裸铜表面上化学镀镍,然后化学浸金的一种可焊性表面涂覆工艺,它既有良好的接触导通性,具有良好的装配焊接性能,同时它还可以同其他表面涂覆工艺配合使用,随着日新日异的电子业的发展,化学镍金工艺所显现的作用越来越重要。

2.化学镍金工艺原理2.1 化学镍金催化原理2.1.1催化作为化学镍金的沉积,必须在催化状态下,才能发生选择性沉积,VⅢ族元素以及Au等多金属都可以为化学镍金的催化晶体,铜原子由于不具备化学镍金沉积的催化晶种的特性,所以通过置换反应可使铜面沉积所需要的催化晶种;PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂,在活化制程中,化学镍反应如下:Pd2++Cu Cu2++Pd 2.2化学镍原理2.2.1 在Pd(或其他催化晶体的催化作用下,Ni2+被NaH2PO2还原沉积在将铜表面,当Ni沉积覆盖Pd催化晶体时,自催化反应继续进行,直到所需的Ni层厚度2.2.2化学反应在催化条件下,化学反应产生的Ni沉积的同时,不但随着氢析出,而且产生H 2的溢出主反应:Ni2++2H2PO2-+2H2O Ni+2HPO32-+4H++H2副反应:4H2PO2- 2HPO32-+2P+2H2O+H22.2.3 反应机理H2PO2-+H2O H++HPO32-+2HNi2++2H Ni+2H2 H2PO2-+H H2O+OH-+PH 2PO2-+H2O H++HPO32-+H22.2.4作用化学镍的厚度一般控制在3-5um,其作用同金手指电镍一样不但对铜面进行有效保护,防止铜的迁移,而且备一定硬度和耐磨性能,同时拥有良好的平整度,在镀镍浸金保护后,不但可以取代拔插频繁的金手指用途(如电脑的内存条,同时还可避免金手指附近的导电处斜边时所遗留裸铜切口2.3 浸金原理2.3.1浸金是指在活性镍表面,通过化学置换反应沉积薄金化应式:2Au(CH2-+Ni 2Au+Ni2++4CN-2.3.2 作用浸金的厚度一般控制在0.03-0.1um,其对镍面有良好的保护作用,而且具备很好的接触导通性能,很多需按键接触的电子器械(如手机、电子字典都采用化学浸金来保护镍面3.化学Ni/Au的工艺流程3.1 工艺流程简介作为化学镍金流程,只要具备6个工作站就可满足生产要求3-7分钟 1-2分钟 0.5-4.5分钟 2-6分钟除油微蚀活化预浸沉Au沉Ni20-30分钟 7-11分钟3.2 工艺控制3.2.1除油缸一般情况下,PCB沉镍金采用酸性除油剂处理制板,其作用在于除掉铜面的轻度油脂及氧化物,达到清洁及增加湿润效果的目的,它应当具备不伤SOiderMask(绿油以及低泡型易水洗的特点。

化镍金生产流程及工艺简介目前PCB业界流行的表面处理制程有喷锡、抗氧化（OSP）、电镍金、化镍金、化银、化锡等几种。

化镍金（ENIG=electroless nickel and immersion gold）制程主要应用于笔记本电脑主板、各种电脑内存条、声卡、显卡、路由器、手机板、数码相机主板、各种存储块以及摄相机等高难度线路板的制造。

化镍金制程优点1、表面平坦；2、可焊接，可打线；3、可接触导通；4、可散热（高温不氧化）；5、可耐多次回流焊。

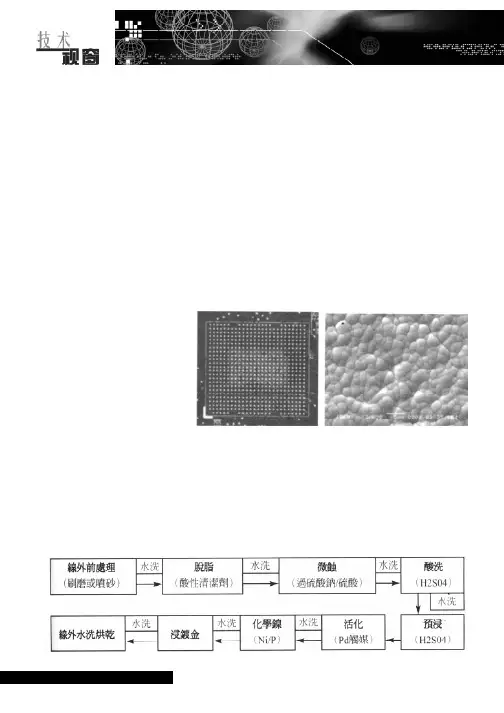

几种PCB表面处理对比化镍金流程简介1、一般化镍金流程：水平前处理→上料→除油→水洗→水洗→微蚀→水洗→水洗→酸洗→纯水洗→纯水洗→预浸→活化→纯水洗→纯水洗→纯水洗→化学镍→纯水洗→纯水洗→化金→回收→纯水洗→纯水洗→下料→洗板→检板2、厚化金流程水平前处理→上料→除油→水洗→水洗→微蚀→水洗→水洗→酸洗→纯水洗→纯水洗→预浸→活化→纯水洗→纯水洗→纯水洗→化学镍→纯水洗→纯水洗→预浸金→厚化金→回收→纯水洗→纯水洗→下料→洗板→检板化镍金各工序原理及说明1、水平前处理通过水平前处理将铜面的过度氧化及污染，以机械法和化学法相结合的方法去除，协助清洁能力不太强的除油槽，使后续的沉镍金得以顺利进行。

常见的方法有微蚀+尼龙磨刷，微蚀+喷砂，纯微蚀水平前处理等等。

2、除油去除铜面轻微氧化及污染,降低槽液的表面张力,使药水在对象表面扩张,达到浸润的效果。

除油剂一般为有机酸型，容易滋生霉菌，保养时要注意槽壁的清洗。

由于含有界面活性剂，因此其后的第一道水洗不开打气或轻微开打气，槽液本身更无需空气搅拌，防止气泡过多不易清洗。

除油槽液要求充分的循环过滤，避免出现浑浊现象。

CuO +2 H+ →Cu2++ H2O3、微蚀去除铜面氧化，使铜表面微粗化，并化学镍层保持良好的结合力。

NaS2O8 + H2O → Na2SO4 + H2SO5H2SO5 + H2O → H2S O4 + H2O2H2O2 + Cu → CuO + H2OCuO + H2SO4 → CuSO4 + H2O为了保持比较稳定的微蚀速率，溶液中的铜离子一般要求控制在3-20g/l，因此在配新槽时需要保留1/5-1/3的母液，或添加适量的硫酸铜。

∙化学镍金工艺探讨∙化学镍金镀层集可焊接、可接触导通，可打线、可散热等功能于一身，是PCB板面单一处理却具有多用途的湿制程。

目前尚无其它的工艺可与之抗衡。

但该制程不好做已时日已久，问题常常出现且不易重工，问题的解决须从源头开始。

对此，本人将工作过程中遇到的品质问题同业界前辈探讨一下。

首先从化学镍金的反应机理入手。

一、化镍镍盐：以硫酸镍为主，也有氯化镍、乙酸镍还原剂：次磷酸二氢钠，NaH2PO2反应机理：说明：①次磷酸二氢钠的次磷酸根离子水解并氧化成磷酸根，同时放出两个活性氢原子吸附在铜底钯面上。

②镍离子在活化钯面上迅速还原镀出镍金属。

③小部分次磷酸根在催化氢的刺激下，产生磷原子并沉积在镍层中。

④部分次磷酸根在催化环境下，自己也会氧化并生成氢气从镍面上向外冒出。

∙二、化金当PCB板面镀好镍层放入金槽后，其镍面即受到槽液的攻击而溶出镍离子，所抛出的两个电子被金氰离子获得而在镍面上沉积出金层。

反应机理：Ni→Ni2+2eAu(CN)2-+e→Au+2CN-由此可知，一个镍原子溶解可获得两个金原子的沉积，又因金层上有许多疏瓦，故表面虽已盖满了金层，但仍可让疏孔的镍面溶解而继续镀出金层，只是速度越来越慢而已。

其次，化学镍金各流程的管控。

一、前处理。

1．刷磨：使用高目数的尼龙刷（1000-1200目）对板面进行轻刷（刷磨电流2.0±0.2A）除去访垢和氧化物.在刷磨后接板时必须戴干净的手套避免接触成型线内的待镀区,以免后续做板出来后板面上有花斑。

2．去脂：去徐油脂及有机物，只能采用非离子型遥介面活性剂，仅具润湿效果而已，不能用太强的板子型活性剂，以防止防焊漆表面或基材上带有静电而上镍或损伤水性碱液显影的防焊漆而溶出碳份污染槽液。

3．微蚀：通常只咬铜30-40µm即可，如果发现有星点露铜现名象，很可能为湿膜制程之显影不洁或显影后水洗不净造成。

此时可适当延长微蚀时间以便除之。

4．酸洗：去除微蚀生成的铜盐。

化学镍金常见缺陷分析：1漏镀1.1.1 主要原因：体系活性（镍缸及钯缸）相对不足,铅锡等铜面污染。

1.1.2问题分析：漏镀的原因在于镍缸活性不满足该Pad位反应势能,导致沉镍化学反应中途停止，或者根本没有沉积金属镍漏镀的特点是：如果一个Pad位漏镀与其相连的所有Pad位都漏镀;出现漏镀问题，首先须区分是否由于污染板面所致。

若是，将该板进行水平微蚀或采用磨板方式除去污染。

影响体系活性的最主要原因是镍缸稳定剂的浓度，但由于难以操作控制，一般不采用降低稳定剂浓度解决该问题。

影响体系活性的主要原因镍缸温度，升高温度一定有利于漏镀的改善。

如果不考虑对部分环境以及内部稳定性，无限度的升高镍缸温度，应该能解决漏镀问题。

影响体系活性的次要因素是活化浓度，温度和时间。

延长活化的时间或提高活化浓度和温度，一定有利于漏镀的改善。

由于活化的温度和浓度太高会影响钯缸的稳定性，而且会影响其他制板的生产，所以，在这些次要因素中，延长时间是首选改善措施。

镍缸的PH值、次磷酸钠以及镍缸负载都会影响镍缸活性，但其影响程度较小，而且过程缓慢，所以不宜作为解决漏镀的主要方法。

1.2 渗镀1.2.1 主要原因体系活性太高，外界污染或前工序残渣；1.2.2问题分析渗镀的主要成因在于镍缸活性过高,导致选择性太差，不但使铜面发生化学沉积，同时其他区域（如基材、绿油侧边等）也发生化学沉积，造成不该出现沉积的地方沉积化学镍金。

出现渗镀问题，首先须区分是否由外界污染或残渣（如铜、绿油等）所致。

若是，将该板进行水平微蚀或其他的方法去除。

升高稳定剂浓度是改善体系活性太高的最直接的方法，但是，用漏镀问题改善一样，因难以操作控制而不宜采用。

降低镍缸温度是改善渗镀的最有效的方法，理论上无限度的降低温度，可以彻底解决渗镀问题。

降低钯缸温度和浓度，以及减少钯缸处理时间，可以降低体系活性，有效地改善渗镀的问题。

镍缸的PH值，次磷酸钠以及镍缸负载，降低其控制范围有利于渗镀的改善，但因其影响较小而且过程缓慢，不宜作为改善渗镀问题的主要方法。

1.概述化学镍金又叫沉镍金,业界常称为无电镍金(Elestrolss Nickel Imnersion Gold又称为沉镍浸金。

PCB化学镍金是指在裸铜表面上化学镀镍,然后化学浸金的一种可焊性表面涂覆工艺,它既有良好的接触导通性,具有良好的装配焊接性能,同时它还可以同其他表面涂覆工艺配合使用,随着日新日异的电子业的发展,化学镍金工艺所显现的作用越来越重要。

2.化学镍金工艺原理2.1 化学镍金催化原理2.1.1催化作为化学镍金的沉积,必须在催化状态下,才能发生选择性沉积,VⅢ族元素以及Au等多金属都可以为化学镍金的催化晶体,铜原子由于不具备化学镍金沉积的催化晶种的特性,所以通过置换反应可使铜面沉积所需要的催化晶种;PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂,在活化制程中,化学镍反应如下:Pd2++Cu Cu2++Pd 2.2化学镍原理2.2.1 在Pd(或其他催化晶体的催化作用下,Ni2+被NaH2PO2还原沉积在将铜表面,当Ni沉积覆盖Pd催化晶体时,自催化反应继续进行,直到所需的Ni层厚度2.2.2化学反应在催化条件下,化学反应产生的Ni沉积的同时,不但随着氢析出,而且产生H 2的溢出主反应:Ni2++2H2PO2-+2H2O Ni+2HPO32-+4H++H2副反应:4H2PO2- 2HPO32-+2P+2H2O+H22.2.3 反应机理H2PO2-+H2O H++HPO32-+2HNi2++2H Ni+2H2 H2PO2-+H H2O+OH-+PH 2PO2-+H2O H++HPO32-+H22.2.4作用化学镍的厚度一般控制在3-5um,其作用同金手指电镍一样不但对铜面进行有效保护,防止铜的迁移,而且备一定硬度和耐磨性能,同时拥有良好的平整度,在镀镍浸金保护后,不但可以取代拔插频繁的金手指用途(如电脑的内存条,同时还可避免金手指附近的导电处斜边时所遗留裸铜切口2.3 浸金原理2.3.1浸金是指在活性镍表面,通过化学置换反应沉积薄金化应式:2Au(CH2-+Ni 2Au+Ni2++4CN-2.3.2 作用浸金的厚度一般控制在0.03-0.1um,其对镍面有良好的保护作用,而且具备很好的接触导通性能,很多需按键接触的电子器械(如手机、电子字典都采用化学浸金来保护镍面3.化学Ni/Au的工艺流程3.1 工艺流程简介作为化学镍金流程,只要具备6个工作站就可满足生产要求3-7分钟 1-2分钟 0.5-4.5分钟 2-6分钟除油微蚀活化预浸沉Au沉Ni20-30分钟 7-11分钟3.2 工艺控制3.2.1除油缸一般情况下,PCB沉镍金采用酸性除油剂处理制板,其作用在于除掉铜面的轻度油脂及氧化物,达到清洁及增加湿润效果的目的,它应当具备不伤SOiderMask(绿油以及低泡型易水洗的特点。

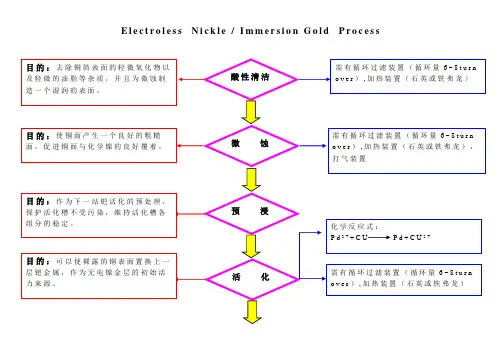

E l e c t r o l e s s N i c k l e/I m m e r s i o n G o l d P r o c e s s■化学镀镍/金可焊性控制1金层厚度对可焊性和腐蚀的影响在化学镀镍/金上，不管是施行锡膏熔焊或随后的波峰焊，由于金层很薄，在高温接触的一瞬间，金迅速与锡形成“界面合金共化物”（如A u S n、A u S n2、A u S n3等）而熔入锡中。

故所形成的焊点，实际上是着落在镍表面上，并形成良好的N i-S n合金共化物N i3S n4，而表现固着强度。

换言之，焊接是发生在镍面上，金层只是为了保护镍面，防止其钝化（氧化）。

因此，若金层太厚，会使进入焊锡的金量增多，一旦超过3%，焊点将变脆性反而降低其粘接强度μμμm时，镍层里发生强烈的不可控制的腐蚀。

2镍层中磷含量的影响化学镀镍层的品质决定于磷含量的大小。

磷含量较高时，可焊性好，同时其抗蚀性也好，一般可控制在7~9%。

当镍面镀金后，因N i-A u层A u层薄、疏松、孔隙多，在潮湿的空气中，N i为负极，A u为正极，由于电子迁移产生化学电池式腐蚀，又称焦凡尼式腐蚀，造成镍面氧化生锈。

严重时，还会在第二次波峰焊之后发生潜伏在内的黑色镍锈，导致可焊性劣化与焊点强度不足。

原因是A u面上的助焊剂或酸类物质通过孔隙渗入镍层。

如果此时镍层中磷含量适当（最佳7%），情况会改善。

3镍槽液老化的影响镍槽反应副产物磷酸钠（根）造成槽液“老化”，污染溶液。

镍层中磷含量也随之升高。

老化的槽液中，阻焊膜渗出的有机物量增高，沉积速度减慢，镀层可焊性变坏。

这就需要更换槽液，一般在金属追加量达4~5M T O时，应更换。

4P H值的影响过高的P H，使镀层中磷含量下降，镀层抗蚀性不良，焊接性变坏。

对于安美特公司之A u r o t e c h（酸性）镀镍/金体系，一般要求P H不超过 5.3，必要时可通过稀硫酸降低P H。

5稳定剂的影响稳定剂可阻止在阻焊C u焊垫之间的基材上析出镍。
