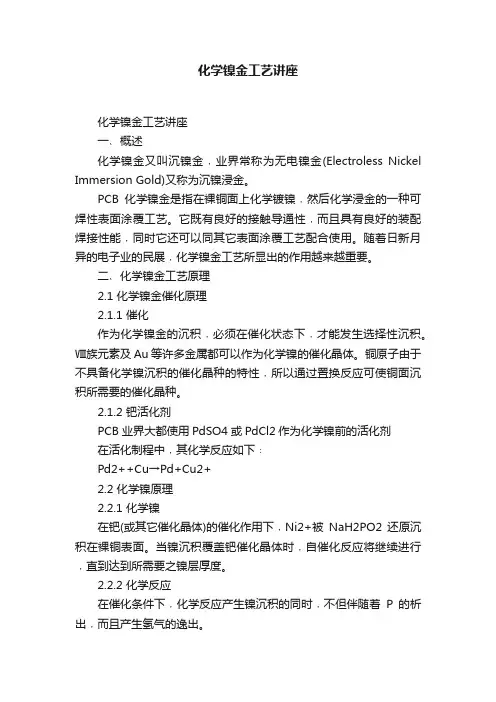

化学镍金工艺讲座化学镍金工艺讲座一﹑概述化学镍金又叫沉镍金﹐业界常称为无电镍金(Electroless Nickel Immersion Gold)又称为沉镍浸金。

PCB化学镍金是指在裸铜面上化学镀镍﹐然后化学浸金的一种可焊性表面涂覆工艺。

它既有良好的接触导通性﹐而且具有良好的装配焊接性能﹐同时它还可以同其它表面涂覆工艺配合使用。

随着日新月异的电子业的民展﹐化学镍金工艺所显出的作用越来越重要。

二﹑化学镍金工艺原理2.1 化学镍金催化原理2.1.1 催化作为化学镍金的沉积﹐必须在催化状态下﹐才能发生选择性沉积。

Ⅷ族元素及Au等许多金属都可以作为化学镍的催化晶体。

铜原子由于不具备化学镍沉积的催化晶种的特性﹐所以通过置换反应可使铜面沉积所需要的催化晶种。

2.1.2 钯活化剂PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂在活化制程中﹐其化学反应如下﹕Pd2++Cu→Pd+Cu2+2.2 化学镍原理2.2.1 化学镍在钯(或其它催化晶体)的催化作用下﹐Ni2+被NaH2PO2还原沉积在裸铜表面。

当镍沉积覆盖钯催化晶体时﹐自催化反应将继续进行﹐直到达到所需要之镍层厚度。

2.2.2 化学反应在催化条件下﹐化学反应产生镍沉积的同时﹐不但伴随着P的析出﹐而且产生氢气的逸出。

主反应﹕Ni2＋+2H2PO2－+2H2O→Ni+2HPO32－+4H＋+H2↑副反应﹕4H2PO2－→2HPO32－-+2P+2 H2O+H22.2.3 反应机理H2PO2－+H2O→H＋+HPO32－+2HNi2＋+2H→Ni+2H＋H2PO2－+H→H2O+OH－+PH2PO2－+H2O→H＋+HPO32－+H2↑2.2.4 作用化学镍的厚度一般控制在3~5μm﹐其作用同金手指电镀镍一样﹐不但对铜面进行有效保护﹐防止铜的迁移﹐而且具备一定硬度和耐磨性能﹐同时拥有良好的平整度。

在镀件浸金保护后﹐不但可以取代拨插不频繁的金手指用途(如计算机内存条)﹐同时还可以避免金手指附近连接导电处斜边时所遗留裸铜切口。

1.概述化学镍金又叫沉镍金,业界常称为无电镍金(Elestrolss Nickel ImnersionGold又称为沉镍浸金。

PCB化学镍金是指在裸铜表面上化学镀镍,然后化学浸金的一种可焊性表面涂覆工艺,它既有良好的接触导通性,具有良好的装配焊接性能,同时它还可以同其他表面涂覆工艺配合使用,随着日新日异的电子业的发展,化学镍金工艺所显现的作用越来越重要。

2.化学镍金工艺原理2.1 化学镍金催化原理2.1.1催化作为化学镍金的沉积,必须在催化状态下,才能发生选择性沉积,VⅢ族元素以及Au等多金属都可以为化学镍金的催化晶体,铜原子由于不具备化学镍金沉积的催化晶种的特性,所以通过置换反应可使铜面沉积所需要的催化晶种;PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂,在活化制程中,化学镍反应如下:Pd2++Cu Cu2++Pd 2.2化学镍原理2.2.1 在Pd(或其他催化晶体的催化作用下,Ni2+被NaH2PO2还原沉积在将铜表面,当Ni沉积覆盖Pd催化晶体时,自催化反应继续进行,直到所需的Ni层厚度2.2.2化学反应在催化条件下,化学反应产生的Ni沉积的同时,不但随着氢析出,而且产生H 2的溢出主反应:Ni2++2H2PO2-+2H2O Ni+2HPO32-+4H++H2副反应:4H2PO2- 2HPO32-+2P+2H2O+H22.2.3 反应机理H2PO2-+H2O H++HPO32-+2HNi2++2H Ni+2H2 H2PO2-+H H2O+OH-+PH 2PO2-+H2O H++HPO32-+H22.2.4作用化学镍的厚度一般控制在3-5um,其作用同金手指电镍一样不但对铜面进行有效保护,防止铜的迁移,而且备一定硬度和耐磨性能,同时拥有良好的平整度,在镀镍浸金保护后,不但可以取代拔插频繁的金手指用途(如电脑的内存条,同时还可避免金手指附近的导电处斜边时所遗留裸铜切口2.3 浸金原理2.3.1浸金是指在活性镍表面,通过化学置换反应沉积薄金化应式:2Au(CH2-+Ni 2Au+Ni2++4CN-2.3.2 作用浸金的厚度一般控制在0.03-0.1um,其对镍面有良好的保护作用,而且具备很好的接触导通性能,很多需按键接触的电子器械(如手机、电子字典都采用化学浸金来保护镍面3.化学Ni/Au的工艺流程3.1 工艺流程简介作为化学镍金流程,只要具备6个工作站就可满足生产要求3-7分钟 1-2分钟 0.5-4.5分钟 2-6分钟除油微蚀活化预浸沉Au沉Ni20-30分钟 7-11分钟3.2 工艺控制3.2.1除油缸一般情况下,PCB沉镍金采用酸性除油剂处理制板,其作用在于除掉铜面的轻度油脂及氧化物,达到清洁及增加湿润效果的目的,它应当具备不伤SOiderMask(绿油以及低泡型易水洗的特点。

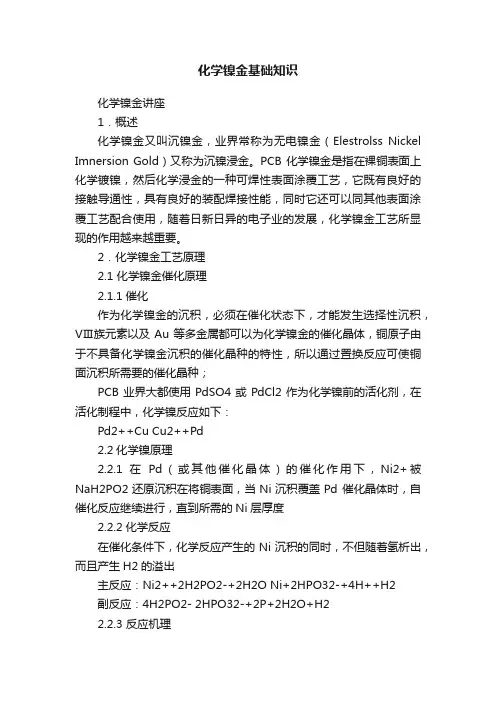

化学镍金基础知识化学镍金讲座1．概述化学镍金又叫沉镍金，业界常称为无电镍金（Elestrolss Nickel Imnersion Gold）又称为沉镍浸金。

PCB 化学镍金是指在裸铜表面上化学镀镍，然后化学浸金的一种可焊性表面涂覆工艺，它既有良好的接触导通性，具有良好的装配焊接性能，同时它还可以同其他表面涂覆工艺配合使用，随着日新日异的电子业的发展，化学镍金工艺所显现的作用越来越重要。

2．化学镍金工艺原理2.1 化学镍金催化原理2.1.1催化作为化学镍金的沉积，必须在催化状态下，才能发生选择性沉积，VⅢ族元素以及Au等多金属都可以为化学镍金的催化晶体，铜原子由于不具备化学镍金沉积的催化晶种的特性，所以通过置换反应可使铜面沉积所需要的催化晶种；PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂，在活化制程中，化学镍反应如下：Pd2++Cu Cu2++Pd2.2化学镍原理2.2.1 在Pd（或其他催化晶体）的催化作用下，Ni2+被NaH2PO2还原沉积在将铜表面，当Ni沉积覆盖Pd 催化晶体时，自催化反应继续进行，直到所需的Ni层厚度2.2.2化学反应在催化条件下，化学反应产生的Ni沉积的同时，不但随着氢析出，而且产生H2的溢出主反应：Ni2++2H2PO2-+2H2O Ni+2HPO32-+4H++H2副反应：4H2PO2- 2HPO32-+2P+2H2O+H22.2.3 反应机理H2PO2-+H2O H++HPO32-+2HNi2++2H Ni+2H2H2PO2-+H H2O+OH-+PH2PO2-+H2O H++HPO32-+H22.2.4作用化学镍的厚度一般控制在3-5um，其作用同金手指电镍一样不但对铜面进行有效保护，防止铜的迁移，而且备一定硬度和耐磨性能，同时拥有良好的平整度，在镀镍浸金保护后，不但可以取代拔插频繁的金手指用途（如电脑的内存条）,同时还可避免金手指附近的导电处斜边时所遗留裸铜切口2.3 浸金原理2.3.1浸金是指在活性镍表面,通过化学置换反应沉积薄金化应式：2Au（CH）2-+Ni 2Au+Ni2++4CN-2.3.2 作用浸金的厚度一般控制在0.03-0.1um，其对镍面有良好的保护作用，而且具备很好的接触导通性能，很多需按键接触的电子器械(如手机、电子字典)都采用化学浸金来保护镍面3．化学Ni／Au的工艺流程3.1 工艺流程简介作为化学镍金流程，只要具备6个工作站就可满足生产要求3-7分钟 1-2分钟 0.5-4.5分钟 2-6分钟除油微蚀活化预浸沉Au沉Ni20-30分钟 7-11分钟3.2 工艺控制3.2.1除油缸一般情况下，PCB沉镍金采用酸性除油剂处理制板，其作用在于除掉铜面的轻度油脂及氧化物，达到清洁及增加湿润效果的目的，它应当具备不伤SOiderMask(绿油）以及低泡型易水洗的特点。

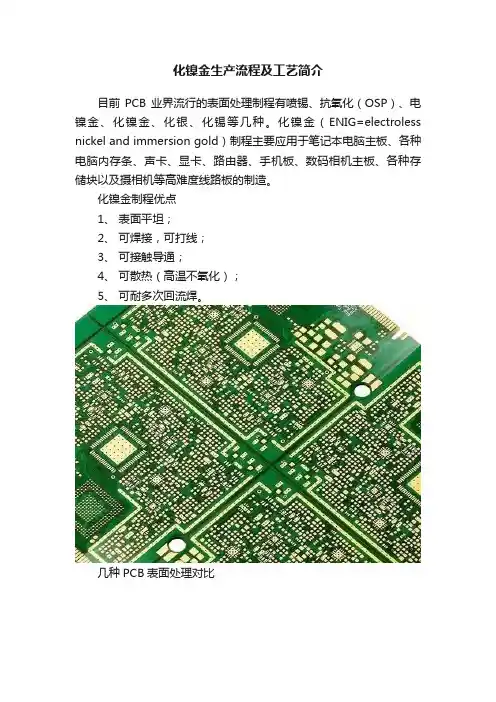

化镍金生产流程及工艺简介目前PCB业界流行的表面处理制程有喷锡、抗氧化（OSP）、电镍金、化镍金、化银、化锡等几种。

化镍金（ENIG=electroless nickel and immersion gold）制程主要应用于笔记本电脑主板、各种电脑内存条、声卡、显卡、路由器、手机板、数码相机主板、各种存储块以及摄相机等高难度线路板的制造。

化镍金制程优点1、表面平坦；2、可焊接，可打线；3、可接触导通；4、可散热（高温不氧化）；5、可耐多次回流焊。

几种PCB表面处理对比化镍金流程简介1、一般化镍金流程：水平前处理→上料→除油→水洗→水洗→微蚀→水洗→水洗→酸洗→纯水洗→纯水洗→预浸→活化→纯水洗→纯水洗→纯水洗→化学镍→纯水洗→纯水洗→化金→回收→纯水洗→纯水洗→下料→洗板→检板2、厚化金流程水平前处理→上料→除油→水洗→水洗→微蚀→水洗→水洗→酸洗→纯水洗→纯水洗→预浸→活化→纯水洗→纯水洗→纯水洗→化学镍→纯水洗→纯水洗→预浸金→厚化金→回收→纯水洗→纯水洗→下料→洗板→检板化镍金各工序原理及说明1、水平前处理通过水平前处理将铜面的过度氧化及污染，以机械法和化学法相结合的方法去除，协助清洁能力不太强的除油槽，使后续的沉镍金得以顺利进行。

常见的方法有微蚀+尼龙磨刷，微蚀+喷砂，纯微蚀水平前处理等等。

2、除油去除铜面轻微氧化及污染,降低槽液的表面张力,使药水在对象表面扩张,达到浸润的效果。

除油剂一般为有机酸型，容易滋生霉菌，保养时要注意槽壁的清洗。

由于含有界面活性剂，因此其后的第一道水洗不开打气或轻微开打气，槽液本身更无需空气搅拌，防止气泡过多不易清洗。

除油槽液要求充分的循环过滤，避免出现浑浊现象。

CuO +2 H+ →Cu2++ H2O3、微蚀去除铜面氧化，使铜表面微粗化，并化学镍层保持良好的结合力。

NaS2O8 + H2O → Na2SO4 + H2SO5H2SO5 + H2O → H2S O4 + H2O2H2O2 + Cu → CuO + H2OCuO + H2SO4 → CuSO4 + H2O为了保持比较稳定的微蚀速率，溶液中的铜离子一般要求控制在3-20g/l，因此在配新槽时需要保留1/5-1/3的母液，或添加适量的硫酸铜。

化学镍金讲座1．概述化学镍金又叫沉镍金，业界常称为无电镍金（Elestrolss Nickel Imnersion Gold）又称为沉镍浸金。

PCB 化学镍金是指在裸铜表面上化学镀镍，然后化学浸金的一种可焊性表面涂覆工艺，它既有良好的接触导通性，具有良好的装配焊接性能，同时它还可以同其他表面涂覆工艺配合使用，随着日新日异的电子业的发展，化学镍金工艺所显现的作用越来越重要。

2．化学镍金工艺原理2.1 化学镍金催化原理2.1.1催化作为化学镍金的沉积，必须在催化状态下，才能发生选择性沉积，VⅢ族元素以及Au等多金属都可以为化学镍金的催化晶体，铜原子由于不具备化学镍金沉积的催化晶种的特性，所以通过置换反应可使铜面沉积所需要的催化晶种；PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂，在活化制程中，化学镍反应如下：Pd2++Cu Cu2++Pd2.2化学镍原理2.2.1 在Pd（或其他催化晶体）的催化作用下，Ni2+被NaH2PO2还原沉积在将铜表面，当Ni沉积覆盖Pd 催化晶体时，自催化反应继续进行，直到所需的Ni层厚度2.2.2化学反应在催化条件下，化学反应产生的Ni沉积的同时，不但随着氢析出，而且产生H2的溢出主反应：Ni2++2H2PO2-+2H2O Ni+2HPO32-+4H++H2副反应：4H2PO2- 2HPO32-+2P+2H2O+H22.2.3 反应机理H2PO2-+H2O H++HPO32-+2HNi2++2H Ni+2H2H2PO2-+H H2O+OH-+PH2PO2-+H2O H++HPO32-+H22.2.4作用化学镍的厚度一般控制在3-5um，其作用同金手指电镍一样不但对铜面进行有效保护，防止铜的迁移，而且备一定硬度和耐磨性能，同时拥有良好的平整度，在镀镍浸金保护后，不但可以取代拔插频繁的金手指用途（如电脑的内存条）,同时还可避免金手指附近的导电处斜边时所遗留裸铜切口2.3 浸金原理2.3.1浸金是指在活性镍表面,通过化学置换反应沉积薄金化应式：2Au（CH）2-+Ni 2Au+Ni2++4CN-2.3.2 作用浸金的厚度一般控制在0.03-0.1um，其对镍面有良好的保护作用，而且具备很好的接触导通性能，很多需按键接触的电子器械(如手机、电子字典)都采用化学浸金来保护镍面3．化学Ni／Au的工艺流程3.1 工艺流程简介作为化学镍金流程，只要具备6个工作站就可满足生产要求3-7分钟 1-2分钟 0.5-4.5分钟 2-6分钟除油微蚀活化预浸沉Au沉Ni20-30分钟 7-11分钟3.2 工艺控制3.2.1除油缸一般情况下，PCB沉镍金采用酸性除油剂处理制板，其作用在于除掉铜面的轻度油脂及氧化物，达到清洁及增加湿润效果的目的，它应当具备不伤SOiderMask(绿油）以及低泡型易水洗的特点。

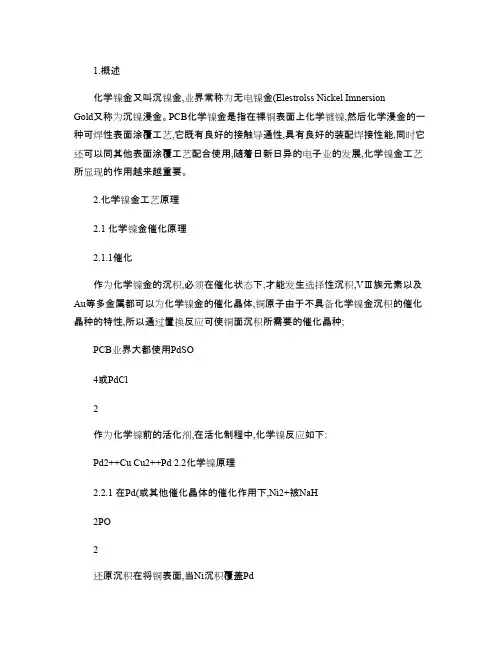

1.概述化学镍金又叫沉镍金,业界常称为无电镍金(Elestrolss Nickel Imnersion Gold又称为沉镍浸金。

PCB化学镍金是指在裸铜表面上化学镀镍,然后化学浸金的一种可焊性表面涂覆工艺,它既有良好的接触导通性,具有良好的装配焊接性能,同时它还可以同其他表面涂覆工艺配合使用,随着日新日异的电子业的发展,化学镍金工艺所显现的作用越来越重要。

2.化学镍金工艺原理2.1 化学镍金催化原理2.1.1催化作为化学镍金的沉积,必须在催化状态下,才能发生选择性沉积,VⅢ族元素以及Au等多金属都可以为化学镍金的催化晶体,铜原子由于不具备化学镍金沉积的催化晶种的特性,所以通过置换反应可使铜面沉积所需要的催化晶种;PCB业界大都使用PdSO4或PdCl2作为化学镍前的活化剂,在活化制程中,化学镍反应如下:Pd2++Cu Cu2++Pd 2.2化学镍原理2.2.1 在Pd(或其他催化晶体的催化作用下,Ni2+被NaH2PO2还原沉积在将铜表面,当Ni沉积覆盖Pd催化晶体时,自催化反应继续进行,直到所需的Ni层厚度2.2.2化学反应在催化条件下,化学反应产生的Ni沉积的同时,不但随着氢析出,而且产生H 2的溢出主反应:Ni2++2H2PO2-+2H2O Ni+2HPO32-+4H++H2副反应:4H2PO2- 2HPO32-+2P+2H2O+H22.2.3 反应机理H2PO2-+H2O H++HPO32-+2HNi2++2H Ni+2H2 H2PO2-+H H2O+OH-+PH 2PO2-+H2O H++HPO32-+H22.2.4作用化学镍的厚度一般控制在3-5um,其作用同金手指电镍一样不但对铜面进行有效保护,防止铜的迁移,而且备一定硬度和耐磨性能,同时拥有良好的平整度,在镀镍浸金保护后,不但可以取代拔插频繁的金手指用途(如电脑的内存条,同时还可避免金手指附近的导电处斜边时所遗留裸铜切口2.3 浸金原理2.3.1浸金是指在活性镍表面,通过化学置换反应沉积薄金化应式:2Au(CH2-+Ni 2Au+Ni2++4CN-2.3.2 作用浸金的厚度一般控制在0.03-0.1um,其对镍面有良好的保护作用,而且具备很好的接触导通性能,很多需按键接触的电子器械(如手机、电子字典都采用化学浸金来保护镍面3.化学Ni/Au的工艺流程3.1 工艺流程简介作为化学镍金流程,只要具备6个工作站就可满足生产要求3-7分钟 1-2分钟 0.5-4.5分钟 2-6分钟除油微蚀活化预浸沉Au沉Ni20-30分钟 7-11分钟3.2 工艺控制3.2.1除油缸一般情况下,PCB沉镍金采用酸性除油剂处理制板,其作用在于除掉铜面的轻度油脂及氧化物,达到清洁及增加湿润效果的目的,它应当具备不伤SOiderMask(绿油以及低泡型易水洗的特点。

一、工艺简介沉金工艺之目的的是在印制线路表面上沉积颜色稳定，光亮度好，镀层平整，可焊性良好的镍金镀层。

基本可分为四个阶段：前处理（除油，微蚀，活化、后浸），沉镍，沉金，后处理（废金水洗，DI水洗，烘干）。

二、前处理沉金前处理一般有以下几个步骤：除油（30%AD-482），微蚀（60g/InaPS,2%H2SO4）,活化（10%Act-354-2），后浸（1%H2S04）。

以除去铜面氧化物，并在铜面沉钯，以作沉镍活化中心。

其中某个环节处理不好，将会影响随后的沉镍和沉金，并导致批量性的报废。

生产过程中，各种药水必须定期分析和补加，控制在要求范围内。

较重要的比如：微蚀速率应控制在“25U—40U”，活化药水铜含量大于800PPM时必须开新缸，药水缸的清洁保养对联PCB的品质影响也较大，除油缸，微蚀缸，后浸缸应每周换缸，各水洗缸也应每周清洗。

三、沉镍沉镍药水的主要成分为Ni2+(5.1-5.8g/1)和还原剂次磷酸钠（25-30g/1）以及稳定剂，由于化学镍对药水成分范围要求比较严格，在生产过程中必须每班分析化验两次，并依生产板的裸铜面积或经验补加Ni2还原剂，补加料时，应遵循少量，分散多次补料的原则，以防止局部镀液反应剧烈，导致镀液加速老化，PH值，镀液温度对镍厚影响比较大，镍药水温度抄袭控制在85℃-90℃。

PH在5.3-5.7,镍缸不生产时，应将镍缸温度降低至70℃左右，以减缓镀液老化，化学镍镀液对杂质比较敏感，很多化学成分对化学镍有害，可分为以下几类：抑制剂：包括Pb.Sn..Hg.Ti.Bi(低熔点的重金属)，有机杂质包括S2，硝酸及阴离子润湿剂。

所有这些物质都会降低活性，导致化学镀速度降低并漏镀，严惩时，会导致化学镀镍工艺完全停止。

有机杂质：包括：除以上所提到的有机的稳定剂以外，还有塑料剂以及来自于设备和焊锡的杂质。

尽管可通过连续镀清除一部分杂质，但不能完全清除。

不稳定剂：包括Pd和少量的铜，这两种成分造在化学镍不稳定，使镀层粗糙，而且过多地镀在槽壁及加热器上。
